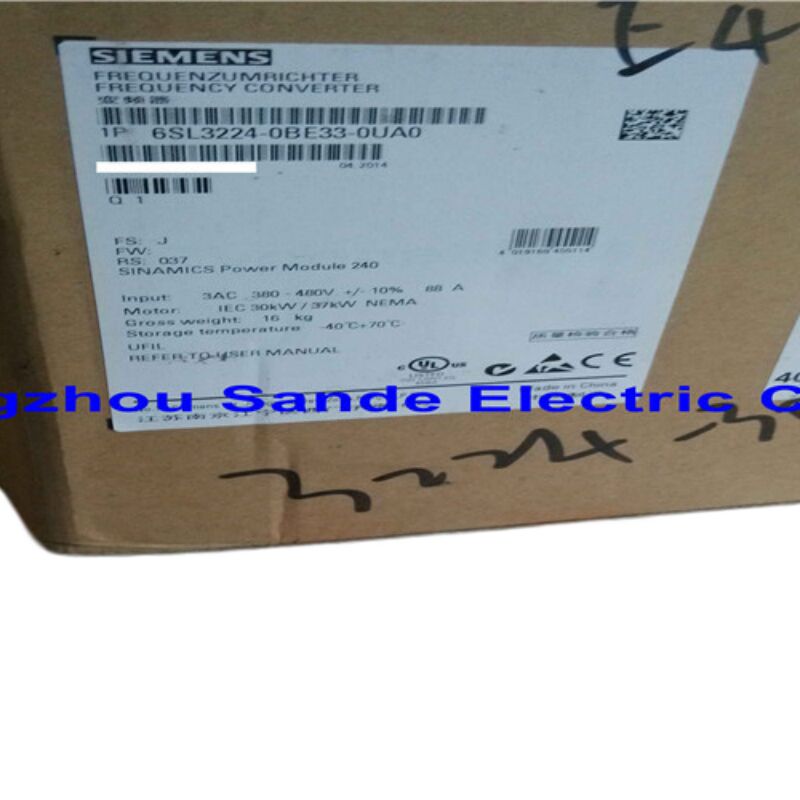

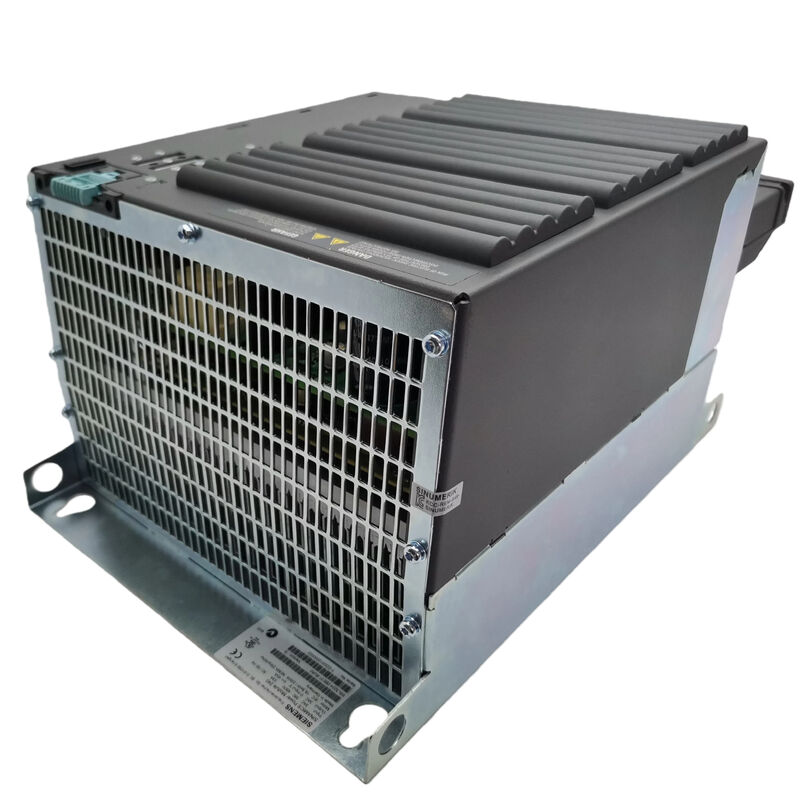

Siemens 6SL3224-0BE33-0UA0 SINAMICS G120 PM240 Power Module, 30 kW / 480V, Tidak Difilter dengan Braking Chopper

Gambaran umum

Peraturan6SL3224-0BE33-0UA0adalah modul daya 30 kW dari keluarga drive SINAMICS G120 Siemens salah satu platform drive frekuensi variabel (VFD) yang paling banyak digunakan dalam otomatisasi industri.Varian PM240: tidak disaring, dengan helikopter pengereman terintegrasi, dirancang untuk aplikasi AC tiga fase di pita tegangan 380~480 V.

Pada intinya, PM240 adalah otot dari sistem G120.dan menghasilkan output frekuensi variabel yang mengontrol kecepatan motor dan torsiKecerdasan kontrol tinggal di Unit Kontrol terpisah (seri CU230/CU240), yang langsung terhubung ke PM240 melalui antarmuka standar.Pendekatan modular ini adalah salah satu kekuatan yang menentukan G120: Anda dapat menukar, meningkatkan, atau mengkonfigurasi ulang drive tanpa menyentuh tahap daya atau kabel ulang panel.

Spesifikasi teknis utama

Overload Tinggi vs. Low Overload Mana Mode yang Berlaku untuk Anda?

Ini adalah detail yang menangkap pengguna pertama kali G120, jadi layak dijelaskan dengan jelas.

Mode Overload Tinggi (HO)Ini adalah pilihan yang tepat untuk beban yang membutuhkan puncak torsi pendek dan tajam √ sistem conveyor yang harus dimulai dengan beban penuh, angkat, ekstruder,atau aplikasi manapun di mana motor mungkin perlu mendorong jauh di luar rating keadaan stabilnya selama beberapa detik pada suatu waktuDrive akan mempertahankan 200% arus nominal hingga 3 detik, dan 150% hingga 57 detik, sebelum pembatasan termal dimulai.

Modus Low Overload (LO)Dengan mendesain untuk profil overload yang lebih lembut, mesin ini dapat menghemat daya yang dibutuhkan untuk memompa torsi.Siemens memungkinkan PM240 yang sama untuk melayani motor yang secara fisik lebih besar dalam aplikasi ini, memanfaatkan perangkat keras yang sudah Anda miliki.

Perbedaan ini penting pada saat pemilihan motor, bukan selama instalasi.

Helikopter Brem Terintegrasi

Penggerak frekuensi variabel standar membuang energi regeneratif (dari beban perlambatan) kembali ke bus DC. Tanpa tempat untuk energi itu pergi, tegangan bus DC naik sampai drive gagal.PM240 memecahkan masalah ini dengansirkuit rem helikopter di atas, yang mengarahkan energi berlebih ke resistor rem eksternal (dijual secara terpisah, ukuran sesuai dengan aplikasi).

Hal ini membuat PM240 sangat cocok untuk aplikasi dengan:

• Siklus perlambatan yang sering atau cepat
• Beban inersia tinggi (rotor besar, sentrifugal, sistem penggulungan/penggulungan)
• Beban vertikal atau sistem pengangkut dimana beban dapat mendorong motor sebagai generator

Jika aplikasi Anda berjalan dalam arah steady-state tanpa permintaan pengereman regeneratif yang signifikan, helikopter hanya tetap tidak aktif.

Apa yang Tidak Termasuk dalam PM240

Sebelum memesan, perhatikan apa kapal dengan 6SL3224-0BE33-0UA0:

• Tidak ada Unit Kontrol.PM240 membutuhkan CU yang kompatibel (seperti CU240E-2, CU230P-2, atau yang lain dalam jajaran G120) untuk berfungsi.
• Tidak ada BOP (Basis Operator Panel).Pengaturan parameter lokal membutuhkan BOP-2 opsional atau koneksi ke alat pengoperasian seperti STARTER atau Startdrive.
• Tidak ada filter jalur EMC.Persis "0UA0" dalam nomor bagian menunjukkan unit yang tidak disaring.Filter garis eksternal harus ditambahkan atau varian yang disaring (sufiks "0AA0") harus ditentukan..

Aplikasi Tipikal

6SL3224-0BE33-0UA0 ditemukan di berbagai lingkungan otomatisasi proses dan pabrik:

• Sistem pompa dan kipas(beroperasi dalam mode LO untuk nomor motor maksimum)
• Jalur konveyor dan penanganan bahan(mengambil keuntungan dari mode HO untuk memulai tergantung beban)
• Kompresor dan mesin pencampur
• Mesin alat bantu
• Mesin pengemasan
• Unit pengolahan udara HVACdi bangunan komersial atau industri yang lebih besar

Kisaran daya 30/37 kW mencakup ukuran motor yang berada di perbatasan antara drive kecepatan variabel yang lebih kecil dan yang lebih besar,sistem penggerak yang dipasang di lemari, membuat G120 menjadi pilihan praktis di mana ruang panel dan fleksibilitas instalasi penting.

Pertanyaan yang Sering Diajukan

T1: Apakah modul daya ini bekerja dengan semua SINAMICS G120 Control Units?

Sebagian besar Unit Kontrol G120 dari keluarga CU230P-2 dan CU240E-2 dipasang langsung ke PM240. not every CU-PM combination is valid — Siemens publishes a compatibility matrix in the G120 system manual (available on the Siemens Industry Online Support portal) that confirms which combinations are approved. Jika Anda mengganti drive yang sebelumnya bekerja, mencocokkan nomor bagian CU dari instalasi yang ada daripada mengasumsikan setiap CU akan bekerja dengan PM240.

T2: Apa perbedaan antara 6SL3224-0BE33-0UA0 (tidak disaring) dan 6SL3224-0BE33-0AA0 (disaring)?

Perangkat keras di dalam kedua unit pada dasarnya sama sama ukuran bingkai, kekuatan rating yang sama, helikopter pengereman yang sama.membuatnya lebih tinggi secara fisik (635 mm vs. 497 mm) dan lebih cocok untuk instalasi di mana emisi elektromagnetik yang dilakukan harus memenuhi persyaratan EN 61800-3 Kategori C2.0UA0 yang tidak disaring ditentukan jika filter eksternal sudah ada di panel, di mana drive terhubung ke pasokan industri yang dikecualikan dari persyaratan EMC yang ketat, atau di mana jejak yang lebih kecil adalah prioritas.

T3: Dapatkah drive ini digunakan pada pasokan 480 V, seperti yang ditentukan dalam judul produk?

Ya. Rentang input nominal 380 ∼ 480 V 3AC (± 10%) berarti drive dirancang untuk beroperasi dengan benar pada tegangan pasokan nominal antara 380 V dan 480 V. Sebuah pasokan 480 V berada dalam kisaran ini.Toleransi ± 10% berarti drive akan menangani tegangan transisi hingga sekitar 528 V tanpa kesalahan berguna dalam sistem pasokan di mana regulasi tegangan tidak sempurna.

T4: Apakah 6SL3224-0BE33-0UA0 masih diproduksi?

Nomor bagian khusus ini telah terdaftar oleh beberapa distributor sebagai dihentikan atau transisi.dan konfigurasi penerus dapat membawa nomor bagian diperbarui yang mencerminkan revisi perangkat keras direvisiUntuk proyek yang sedang berlangsung, disarankan untuk mengkonfirmasi ketersediaan saat ini dan memeriksa apakah nomor bagian pengganti langsung berlaku.Unit yang direnovasi dan diganti dari pemasok otomatisasi industri terkemuka tetap menjadi pilihan praktis untuk aplikasi pemeliharaan.

T5: Resistor rem apa yang harus dipasangkan dengan modul ini?

Resistor pengereman yang tepat tergantung pada kekuatan pengereman yang dibutuhkan aplikasi Anda, khususnya kekuatan pengereman puncak, siklus kerja kejadian pengereman,dan total energi yang akan terbuang per siklus. Siemens menerbitkan panduan ukuran resistor dalam manual instalasi perangkat keras SINAMICS G120 (nomor dokumen 6SL3097-4AL00-0BP3 atau setara untuk versi firmware Anda).resistor harus dinilai untuk kekuatan puncak PM240 dan ukuran termal untuk tingkat pengulangan siklus decelerasi Anda. Undersizing resistor adalah kesalahan pengoperasian umum yang menyebabkan pemadaman termal dini.

Catatan: Modul daya 6SL3224-0BE33-0UA0 disediakan tanpa Control Unit atau panel operator.Selalu periksa spesifikasi dengan lembar data produk Siemens sebelum instalasi.
