Berkinerja tinggi Siemens Simodrive 611 Kontrol Digital 6SN1118-0DK23-0AA2

Siemens 6SN1118-0DK23-0AA2 — SIMODRIVE 611 Digital High Performance 2-Axis Control Loop Block dengan Sistem Pengukuran Langsung, Sin/Cos 1 Vpp

Apa Modul Ini

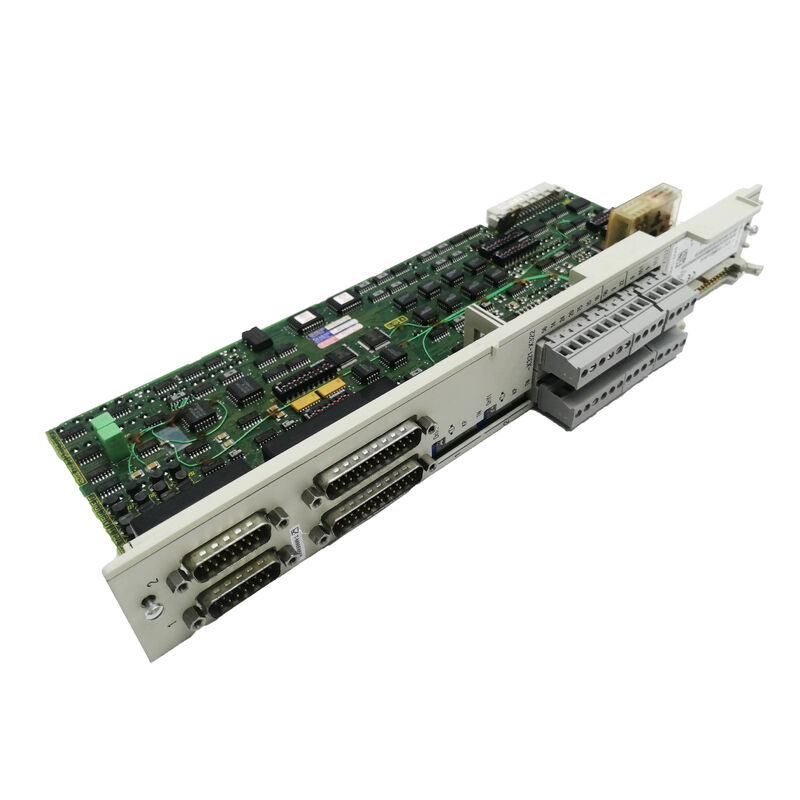

The Siemens 6SN1118-0DK23-0AA2 adalah papan kontrol loop tertutup berkinerja tinggi dua sumbu untuk sistem penggerak digital SIMODRIVE 611. Deskripsi resmi Siemens untuk nomor pesanan ini adalah: SIMODRIVE 611 Digital Control Loop Block High Performance 2 Axes Sin/Cos 1 Vpp Direct Measuring System NC Software, Diperlukan mulai 06.04.09.

Papan kontrol ini adalah kecerdasan di dalam sumbu penggerak SIMODRIVE 611. Papan ini terpasang pada bagian daya penggerak, memproses umpan balik encoder dari motor dan sistem pengukuran langsung terpisah, menjalankan loop kontrol arus dan kecepatan secara digital, dan berkomunikasi dengan pengontrol CNC atau host melalui bus penggerak. Akhiran -0AA2 mengidentifikasi ini sebagai revisi perangkat keras terbaru dari seri 0DK23 — menggantikan revisi -0AA1 sebelumnya — dan merupakan suku cadang pengganti yang tepat untuk mesin yang awalnya menentukan salah satu revisi.

Spesifikasi Terverifikasi

Arsitektur Digital SIMODRIVE 611

SIMODRIVE 611 adalah sistem penggerak bus DC modular Siemens, dibangun sebagai deretan modul yang berbagi bus daya umum di dalam kabinet kontrol mesin. Modul infeed/regeneratif di salah satu ujung deretan memasok bus DC; modul daya individual dan rakitan papan kontrol di hilir masing-masing menangani satu atau dua sumbu motor. Papan kontrol adalah unit plug-in terpisah di dalam setiap modul penggerak — dapat dilepas dan diganti secara fisik tanpa mengganggu kabel daya, kabel motor, atau koneksi encoder. Arsitektur ini merupakan keuntungan praktis di lapangan: papan kontrol yang rusak dapat ditukar dalam hitungan menit, sementara sisa perangkat keras penggerak tetap di tempatnya.

Dalam varian digital SIMODRIVE 611, papan kontrol sepenuhnya digital dari input encoder hingga output bus penggerak. Tidak ada koneksi setpoint kecepatan analog ke CNC eksternal; sebaliknya, SINUMERIK 840D atau 810D berkomunikasi dengan setiap papan kontrol melalui bus penggerak digital berkecepatan tinggi, mengunduh firmware ke papan pada setiap siklus daya dan bertukar data posisi, kecepatan, dan arus secara real time selama operasi. Integrasi digital yang erat antara CNC dan penggerak ini adalah salah satu karakteristik yang menentukan dari sistem digital SIMODRIVE 611 dan merupakan sumber sinkronisasi yang tepat yang dibutuhkan oleh pusat permesinan kelas atas.

Kelas Kinerja Tinggi: Apa Artinya dalam Praktik

Dalam jangkauan digital SIMODRIVE 611, papan kontrol tersedia dalam dua tingkat kinerja: Standar Tinggi dan Kinerja Tinggi. Perbedaannya tidak kosmetik — ada perbedaan fungsional konkret yang menentukan kelas mana yang dibutuhkan mesin tertentu.

Perbedaan yang paling signifikan adalah dukungan motor spindel. Kontrol dua sumbu dengan motor spindel utama 1PH (spindel tipe induksi) hanya dimungkinkan dengan kelas Kinerja Tinggi. Papan dua sumbu Standar Tinggi terbatas pada motor penggerak umpan (servo) di kedua saluran. Dalam pusat permesinan CNC yang khas di mana satu modul penggerak dibagi antara sumbu umpan dan spindel utama, papan Kinerja Tinggi adalah wajib.

Papan Kinerja Tinggi juga membawa ruang komputasi tambahan yang menguntungkan aplikasi umpan berkinerja tinggi — mesin gerinda, pusat penggilingan berkecepatan tinggi, dan sel permesinan lima sumbu di mana bandwidth loop posisi dan waktu siklus loop arus secara langsung memengaruhi hasil akhir permukaan dan akurasi kontur.

6SN1118-0DK23-0AA2 adalah varian Kinerja Tinggi, 2 sumbu, dengan-DMS — konfigurasi paling mampu dalam jangkauan seri 0DK.

Sistem Pengukuran Langsung: Saluran Encoder Kedua

Fitur perangkat keras yang menentukan dari 0DK23 relatif terhadap 0DJ23 (pasangannya tanpa DMS) adalah antarmuka Sistem Pengukuran Langsung. Setiap saluran sumbu pada 6SN1118-0DK23-0AA2 menerima dua input encoder secara bersamaan:

Encoder motor (pengukuran tidak langsung): Encoder sin/cos 1 Vpp yang dipasang pada poros motor. Encoder ini memberi daya pada loop kontrol kecepatan dan arus serta menyediakan sinyal umpan balik utama untuk komutasi motor dan kontrol torsi.

Sistem pengukuran langsung (skala linier atau putar): Encoder sin/cos 1 Vpp kedua yang secara fisik terletak pada sumbu mesin itu sendiri — skala kaca linier, skala magnetik, atau encoder putar berakurasi tinggi yang dipasang pada sekrup bola atau meja. Sinyal ini memberi daya pada loop kontrol posisi pada tingkat CNC.

Alasan keduanya ada secara bersamaan adalah kepatuhan termal dan mekanis mesin. Bahkan sekrup bola presisi meregang di bawah beban, murnya memiliki kelonggaran, dan seluruh transmisi mekanis antara poros motor dan meja sedikit berubah bentuk dengan suhu. Encoder motor saja mengukur sudut poros motor dan menyimpulkan posisi meja melalui rasio mekanis yang diketahui — ia tidak dapat mendeteksi atau mengoreksi kesalahan transmisi ini. Sistem pengukuran langsung mengukur posisi meja aktual secara independen dari transmisi mekanis, dan CNC menutup loop posisi pada sinyal ini sementara papan penggerak menutup loop kecepatan pada encoder motor. Hasilnya adalah bahwa ekspansi termal, kelonggaran, dan kesalahan pitch sekrup timbal terus dikoreksi secara real time, tidak hanya dikalibrasi pada saat pemanasan mesin.

Untuk operasi permesinan presisi — membosankan, gerinda jig, pembubutan halus, dan kontur simultan multi-sumbu — kemampuan DMS dari 6SN1118-0DK23-0AA2 sangat penting. Mesin yang ditentukan tanpa kemampuan DMS tidak dapat memanfaatkan umpan balik skala linier terlepas dari skala apa yang dipasang secara mekanis; papan kontrol harus mendukungnya.

Persyaratan Perangkat Lunak NC: Versi 06.04.09 dan Lebih Baru

Catatan spesifikasi Perangkat Lunak NC Diperlukan Mulai 06.04.09 mengacu pada rilis perangkat lunak NC SINUMERIK minimum: versi 6.4.9 dari perangkat lunak CNC SINUMERIK 810D atau 840D. Papan kontrol dalam seri revisi ini memperkenalkan fitur — termasuk algoritma pemrosesan DMS tertentu dan peningkatan protokol bus penggerak — yang memerlukan dukungan perangkat lunak NC yang sesuai. CNC yang menjalankan rilis perangkat lunak yang lebih lama tidak akan menginisialisasi atau mengoperasikan papan kontrol ini dengan benar.

Ini adalah pertimbangan tingkat komisioning, bukan alasan untuk menghindari modul. Mesin yang awalnya dibangun dengan sistem SINUMERIK 840D powerline biasanya telah menjalankan perangkat lunak jauh di atas versi 6.4.9 selama bertahun-tahun. Persyaratan ini terutama penting saat mencari papan pengganti untuk mesin lama: jika perangkat lunak NC mesin mendahului versi 6.4.9, perangkat lunak harus diperbarui sebelum atau bersamaan dengan penggantian papan. Ini adalah praktik pemeliharaan standar untuk setiap SINUMERIK 840D CNC dan tercakup dalam dokumentasi komisioning standar Siemens.

Keluarga Motor yang Kompatibel

6SN1118-0DK23-0AA2 mendukung seluruh rangkaian motor servo dan spindel Siemens yang digunakan dalam sistem digital SIMODRIVE 611:

Motor servo sinkron (penggerak umpan): 1FT6, 1FK6/1FK7, 1FN1, 1FN3 (motor linier), 1FE1 (motor terintegrasi), 1FM6 (motor torsi), 2SP1 (motor spindel)

Motor induksi asinkron (penggerak spindel utama): 1PH4, 1PH6, 1PH7 — motor spindel. Seperti yang disebutkan di atas, operasi spindel 1PH dua sumbu memerlukan kelas Kinerja Tinggi, yang disediakan oleh papan ini.

Semua keluarga motor ini menggunakan sinyal encoder sin/cos 1 Vpp sebagai standar, yang sesuai dengan antarmuka encoder 6SN1118-0DK23-0AA2.

Arsitektur Unduh Firmware

Satu aspek praktis dari sistem digital SIMODRIVE 611 yang mengejutkan para insinyur yang tidak mengenalnya: papan kontrol itu sendiri berisi tidak ada firmware penggerak persisten. Pada setiap siklus daya atau reset, SINUMERIK 840D mengunduh perangkat lunak penggerak lengkap ke RAM papan kontrol melalui bus penggerak. Papan ini adalah platform perangkat keras; kepribadian penggerak berasal dari CNC.

Arsitektur ini memiliki implikasi pemeliharaan yang penting. Mengganti papan kontrol tidak memerlukan pemuatan perangkat lunak ke papan baru. CNC menangani ini secara otomatis pada siklus daya berikutnya. Yang dibutuhkan adalah data penggerak — parameter motor, batas arus, penguatan pengontrol kecepatan, parameter encoder, dan semua pengaturan spesifik sumbu — disimpan dengan benar dalam set data NC CNC dan akan ditulis ulang ke papan baru saat startup. Sebelum melepas papan yang rusak, pencadangan data parameter penggerak NC ke Kartu PC atau media eksternal adalah praktik standar.

Matriks Varian — Seri 0DK23

6SN1118-0DK23-0AA2 kompatibel pin-demi-pin dan fungsional dengan 6SN1118-0DK23-0AA1. Di mana revisi -0AA1 sebelumnya ditentukan dalam daftar suku cadang mesin, -0AA2 adalah padanan modern yang tepat.

FAQ

Q1: Apa perbedaan antara 6SN1118-0DK23-0AA2 (Kinerja Tinggi) dan 6SN1118-0DH23-0AA2 (Standar Tinggi), dan bisakah salah satunya menggantikan yang lain?

Perbedaan fungsional inti adalah kemampuan motor spindel dan kinerja pemrosesan. Dengan papan Kinerja Tinggi (0DK23), operasi dua sumbu menggunakan motor spindel utama tipe induksi 1PH pada salah satu salurannya didukung. Dengan papan Standar Tinggi (0DH23), kedua saluran terbatas pada motor penggerak umpan (servo); motor spindel 1PH pada sumbu mana pun tidak diizinkan dalam konfigurasi dua sumbu. Kedua papan menerima Sistem Pengukuran Langsung pada varian 0DK23/0DH23. Dalam mesin yang menggunakan satu saluran untuk sumbu umpan dan satu untuk motor spindel utama, hanya papan Kinerja Tinggi (0DK23) yang kompatibel — papan Standar Tinggi tidak dapat menggantikannya. Dalam mesin yang menggunakan kedua saluran murni untuk sumbu umpan servo tanpa motor spindel yang terlibat, kedua papan secara fungsional dapat dipertukarkan, meskipun selalu lebih aman untuk mengganti yang sama dengan kelas kinerja yang sama yang awalnya ditentukan.

Q2: Mesin saya memiliki sistem pengukuran langsung (skala linier) pada sumbu, tetapi saat ini tidak aktif. Apakah penggunaan papan ini secara otomatis mengaktifkan DMS, atau diperlukan konfigurasi tambahan?

6SN1118-0DK23-0AA2 menyediakan antarmuka perangkat keras — konektor encoder DMS — tetapi fungsi tersebut harus diaktifkan secara eksplisit dalam konfigurasi CNC SINUMERIK. Input DMS perlu ditetapkan ke sumbu yang benar dalam data mesin penggerak, dan loop kontrol posisi harus dialihkan dari encoder motor ke umpan balik DMS dalam parameter sumbu CNC. Jika mesin dikirim dengan perangkat keras DMS terpasang tetapi kontrol DMS tidak diaktifkan, papan saja tidak mengubah jalur umpan balik aktif. Mengaktifkan DMS memerlukan sesi komisioning yang mencakup data mesin sumbu, penetapan parameter encoder, dan potensi penyesuaian ulang pengontrol kecepatan/posisi setelah loop posisi ditutup pada skala daripada encoder motor. Prosedur yang relevan tercakup dalam dokumentasi komisioning sumbu SINUMERIK 840D.

Q3: Papan ini memerlukan versi perangkat lunak NC 06.04.09. Bagaimana cara memeriksa apakah SINUMERIK 840D saya memenuhi persyaratan ini?

Versi perangkat lunak NC pada SINUMERIK 840D dapat dibaca dari panel operator dengan menavigasi ke tampilan diagnostik sistem — biasanya dapat diakses di bawah menu Layanan. String versi akan ditampilkan dalam format x.x.xx; nilai 6.4.09 atau lebih tinggi mengonfirmasi kompatibilitas. Pada sistem SINUMERIK 840D powerline, yang memperkenalkan generasi perangkat keras powerline pada awal tahun 2000-an, tingkat perangkat lunak biasanya jauh di atas ambang batas ini pada mesin mana pun yang dipelihara dengan pembaruan perangkat lunak berkala. Jika mesin telah menjalankan perangkat lunak yang lebih lama pada papan kontrol asli, pembaruan perangkat lunak diperlukan sebelum memasang 6SN1118-0DK23-0AA2. Dalam situasi ini, pencadangan data NC harus dilakukan sebelum pembaruan perangkat lunak, bukan sesudahnya, untuk memastikan set parameter kompatibel.

Q4: Apakah papan ini kompatibel dengan sistem CNC SINUMERIK 810D dan 840D?

Ya. 6SN1118-0DK23-0AA2 kompatibel dengan sistem CNC SINUMERIK 810D dan SINUMERIK 840D / 840D powerline, asalkan keduanya menjalankan perangkat lunak NC versi 6.4.9 atau lebih baru. SINUMERIK 810D mengintegrasikan antarmuka NC, PLC, dan penggerak pada satu platform perangkat keras CCU, sementara 840D menggunakan modul NCU terpisah, tetapi keduanya berkomunikasi dengan papan kontrol digital SIMODRIVE 611 menggunakan protokol bus penggerak yang sama. Pemasangan papan, komisioning sumbu, dan manajemen parameter mengikuti prosedur yang sama pada kedua CNC. Jika mesin adalah SINUMERIK 810D, perlu dicatat bahwa jumlah maksimum sumbu penggerak yang dapat dihubungkan ke satu 810D CCU lebih terbatas daripada pada 840D — konsultasikan data konfigurasi perangkat keras 810D sebelum menambahkan sumbu.

Q5: Bisakah 6SN1118-0DK23-0AA2 bekas atau yang diperbaharui dipasang dengan aman di mesin produksi, dan pemeriksaan apa yang harus dilakukan sebelum pemasangan?

Papan kontrol yang diperbaharui atau bekas yang teruji adalah pendekatan yang sah dan banyak digunakan untuk pemeliharaan SIMODRIVE 611, mengingat papan tersebut tidak menyimpan data persisten dan menerima firmware penggerak lengkapnya dari CNC saat siklus daya. Kondisi utama adalah: papan harus telah diuji di bawah beban pada bus penggerak SIMODRIVE 611 (bukan hanya diberi daya secara terpisah), semua pin konektor harus utuh, dan papan tidak boleh menunjukkan tanda-tanda stres termal, komponen terbakar, atau kerusakan fisik pada area konektor encoder. Sebelum memasang papan pengganti apa pun, cadangkan data penggerak NC lengkap ke media eksternal. Setelah pemasangan, konfirmasikan bahwa CNC berhasil mengunduh firmware ke papan saat siklus daya, verifikasi bahwa kedua saluran encoder membaca dengan benar menggunakan tampilan diagnostik CNC, dan lakukan uji coba sumbu dengan kecepatan rendah sebelum mengembalikan mesin ke produksi penuh. Jangan lakukan tes megohm pada konektor sinyal encoder dengan papan terpasang.
