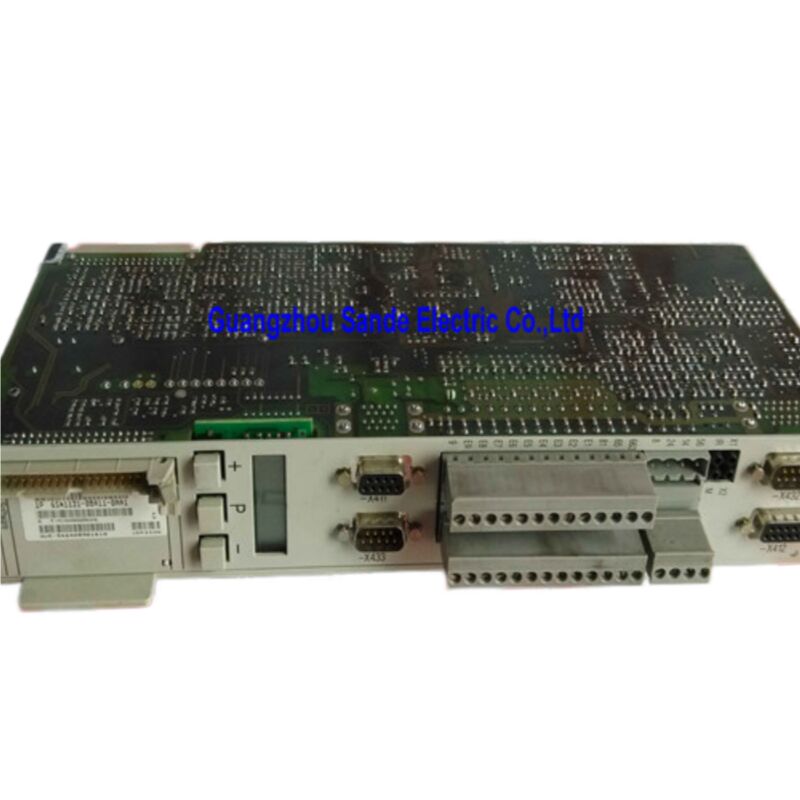

Unit Kontrol Driver Servo Loop Tertutup Simodrive 6SN1121-0BA11-0AA1

Unit kontrol Siemens 6SN1121-0BA11-0AA1 SIMODRIVE 611-A

Kontrol Loop Tutup. Drive Spindle Utama. Motor 1PH. Versi Universal. Plug-In Module.

Di Mana Pengendalian Spindle Dimulai

Pada setiap alat mesin CNC dibangun di sekitar Siemens SIMODRIVE 611 platform, unit kontrol loop tertutup adalah kecerdasan di balik elektronik kekuatan.menjalankan algoritma kontrol arus dan kecepatan, mengelola antarmuka setpoint dengan pengontrol CNC, dan menentukan apakah spindle mempercepat dengan lancar ke kecepatan yang diprogram atau perjalanan ke keadaan kesalahan.Modul daya menyediakan arus tetapi unit kontrol ini memutuskan persis bagaimana menggunakannya.

6SN1121-0BA11-0AA1 adalah SIMODRIVE 611-A plug-in closed-loop control unit dalam versi Universal, khusus dibangun untuk drive spindle utama yang dilengkapi dengan motor asinkron 1PH.Ini terhubung langsung ke modul daya SIMODRIVE 611, terhubung ke CNC SINUMERIK melalui bus drive, dan membawa kemampuan kontrol spindle loop tertutup penuh dari platform 611-A ke poros mesin yang biasanya melakukan pekerjaan yang paling menuntut:spindel pemotong.

Spesifikasi Teknis

Arsitektur 611-A: Analog Setpoint, Keandalan Industri

SIMODRIVE 611-A mengacu pada varian antarmuka setpoint analog dari keluarga kontrol loop tertutup 611 sebagai yang berbeda dari seri 611-D (digital).perintah kecepatan dan torsi bergerak dari SINUMERIK CNC ke modul drive sebagai sinyal tegangan analog ± 10VArsitektur ini mendahului adopsi bus drive digital yang luas,dan itu adalah pendekatan standar di seluruh sejumlah besar SINUMERIK-dilengkapi mesin alat yang dibangun melalui 1990 dan ke 2000.

Hasil praktisnya adalah bahwa 6SN1121-0BA11-0AA1 tetap menjadi bagian pengganti yang tepat untuk basis mesin yang dipasang yang sangat besar saat ini dalam layanan produksi.Antarmuka analog tidak lebih buruk untuk aplikasi spindle utama di mana CNC memerintah kecepatan dan drive menutup loop, ia memberikan kinerja yang sepenuhnya memadai, dan kesederhanaan arsitektur berarti lebih sedikit titik ketidakcocokan firmware potensial selama penggantian.

Antarmuka X432: Bertujuan ganda dan kritis secara operasional

Konektor X432 adalah fitur yang paling spesifik aplikasi dari unit kontrol ini, dan itu layak memahami apa yang ia lakukan sebelum mengoperasikan atau mengganti papan.

Menurut Siemens' SIMODRIVE 611 Planning Guide, X432 melayani dua fungsi yang saling eksklusif tergantung pada bagaimana mesin dikonfigurasi:

sebagai input pengkode spindle untuk penentuan posisi:Sinyal enkoder spindle terhubung ke X432, memberikan unit kontrol umpan balik yang dibutuhkan untuk melakukan orientasi spindle stop (posisi sumbu C).Hal ini penting pada pusat pemutar dan pusat pemesinan di mana spindle harus berhenti pada posisi sudut yang ditentukan untuk memungkinkan perubahan alat otomatis, pergeseran gigi, atau operasi memutar kontur.

Sebagai antarmuka WSG (output posisi putar ke NC):Dalam konfigurasi ini, X432 output sinyal posisi rotor kembali ke SINUMERIK CNC, memungkinkan NC untuk menggunakan data posisi spindle untuk operasi terkoordinasi di mana sumbu pakan dan spindle harus bergerak dalam sinkronisasi sudut yang tepat.

Hanya satu fungsi yang beroperasi pada suatu waktu. Dokumentasi Siemens menentukan bahwa hanya sirkuit PELV (Protective Extra Low Voltage) yang harus terhubung ke X432 pin 15 dan X433 pin 3.Untuk sirkuit non-PELV di AS1 dan AS2, pengkodean konektor harus diterapkan untuk mencegah tempat duduk konektor yang salah sesuai dengan EN 60204-1, Bagian 6.4.

Kombinasi Motor dan Drive yang Kompatibel

The 6SN1121-0BA11-0AA1 is designed for use with SIEMENS 1PH series asynchronous motors — the main spindle motor family that has been the standard on SINUMERIK-controlled machining centers and lathes for decadesSeri 1PH4, 1PH6, dan 1PH7 adalah pendamping khas.

Unit kontrol dipasangkan dengan modul daya SIMODRIVE 611 (seri 6SN1123) yang dipilih sesuai dengan nilai arus motor spindle yang diperlukan.Perangkat gabungan unit kontrol ditambah modul daya terhubung ke SINUMERIK 840D atau 840Di CNC melalui bus drive. Selama fase inisialisasi (power-up atau reset), SINUMERIK 840D mengunduh perangkat lunak drive ke papan kontrol melalui bus drive secara otomatis,Artinya tidak ada loading perangkat lunak manual atau perangkat pemrograman terpisah biasanya diperlukan selama pengoperasian penggantian.

Kontroler CNC yang kompatibel meliputi:

• SINUMERIK 840D dan 840D
• SINUMERIK 840Di
• SINUMERIK 810D

Versi Universal: Apa yang Tercakup

Penghargaan "Universal" dalam deskripsi produk membedakan unit kontrol ini dari varian "High Performance".tetapi versi Universal mencakup seluruh aplikasi spindle standar kontrol kecepatan dengan setpoint analog, orientasi spindle, WSG output tanpa kemampuan respon dinamis diperluas dan bandwidth yang lebih tinggi kontrol arus dari versi Performance Tinggi.

Untuk sebagian besar pusat pemesinan CNC dan pusat pemutar di mana spindle berjalan pada kecepatan yang diprogram, melakukan orientasi perubahan alat, dan menjalankan siklus tapping yang disinkronkan,versi Universal adalah spesifikasi yang benar dan tepat. The High Performance version adds value primarily in applications requiring extremely rapid speed transients or very high dynamic stiffness against load disturbances — less common in general-purpose machine tool spindle applications.

Catatan pemasangan dan penggantian

Desain plug-in berarti penggantian adalah operasi board-swap: modul daya tetap di kabinet, dan hanya unit kontrol yang ditukar.

SINUMERIK CNC men-download perangkat lunak drive ke unit kontrol baru pada pertama power-up melalui bus drive.batas pemantauan) disimpan di SINUMERIK NC dan dikirim kembali ke unit kontrol baru selama proses iniSebuah tes komprehensif fungsi spindle termasuk orientasi jika digunakan harus dilakukan sebelum mengembalikan mesin ke produksi.Memverifikasi kabel X432 adalah benar untuk mesin spindle encoder tertentu atau konfigurasi WSG.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan antara 6SN1121-0BA11-0AA1 dan 6SN1121-0BA11-0AA0?

Keduanya adalah SIMODRIVE 611-A versi universal unit kontrol untuk 1PH drive spindle utama.AA1 adalah revisi berikutnya dan merupakan referensi pengganti standarDalam kebanyakan kasus, AA1 menggantikan AA0 sebagai peningkatan perangkat keras langsung tanpa perbedaan fungsional dari perspektif sistem drive.Konfirmasi dengan dokumentasi alat mesin jika hardware khusus revisi kompatibilitas adalah perhatian untuk versi SINUMERIK CNC Anda.

T2: Dapatkah unit kontrol ini juga digunakan dengan servo motor 1FT6 atau 1FK untuk aplikasi sumbu pakan?

No. 6SN1121-0BA11-0AA1 dirancang khusus untuk aplikasi penggerak spindle utama dengan motor asinkron 1PH. Untuk kontrol servo sumbu feed menggunakan 1FT6, 1FK atau servo motor serupa,produk yang benar adalah SIMODRIVE 611-D atau 611 Universal digital closed-loop control unit (seri 6SN1118)Menggunakan unit kontrol spindle untuk sumbu servo feed akan mengakibatkan perilaku kontrol yang salah dan tidak boleh dicoba.

T3: Setelah mengganti papan, parameter apa yang perlu diatur pada SINUMERIK CNC?

Jika penggantian adalah swap serupa (nomor bagian yang sama),SINUMERIK CNC harus secara otomatis men-download parameter drive yang disimpan sebelumnya ke unit kontrol baru selama power-up initialization. Sangat penting bahwa cadangan parameter mesin saat ini sebelum pertukaran papan. Setelah penggantian, memverifikasi bahwa semua parameter spindle-spesifiknilai pemantauan telah ditransfer dengan benar dan mengkonfirmasi fungsi spindle termasuk orientasi berhenti jika mesin menggunakannya.

T4: Alarm apa di SINUMERIK biasanya menunjukkan unit kontrol ini gagal?

Alarm terkait drive yang menunjuk ke hardware sumbu spindle adalah indikator yang paling umum. alarm 300501 (drive tidak siap), alarm 300507 (output speed controller terbatas),Alarm kerusakan perangkat keras pada sumbu spindle, atau kegagalan lengkap untuk menginisialisasi drive spindle pada power-up biasanya memerlukan penyelidikan unit kontrol.koneksi bus drive aman, dan modul daya spindle itu sendiri bukan sumber kesalahan.

T5: Bagian itu dihentikan ̇ apakah masih dilayani dan diperbaiki?

Siemens membatalkan 6SN1121-0BA11-0AA1 dari produksi standar pada September 2018, tetapi SIMODRIVE 611-A spindle drive tetap digunakan pada sejumlah besar mesin di seluruh dunia.Kedua unit stok baru dan tua yang berlebih dan papan yang disertifikasi diperbarui terus tersedia secara luas melalui spesialis suku cadang otomatisasi industri yang mendukung platform SIMODRIVE 611Layanan renovasi profesional menguji papan ini dalam kondisi beban penuh pada sistem penggerak 611 yang sebenarnya,membuat unit yang direnovasi dengan benar menjadi pilihan pemeliharaan yang dapat diandalkan untuk umur yang dapat diprediksi dari mesin yang dilengkapi dengan unit kontrol ini.
