Siemens Simodrive 611 Power Module 6SN1123-1AA00-0BA2

Kondisi:Baru · Kemasan Asli

Nomor Bagian:6SN1123-1AA00-0BA2

Seri:SIMODRIVE 611. Metode pendinginan: Internal (Self-Cooled)

Gambaran umum

Platform yang terbukti, pendingin internal, siap untuk masuk.

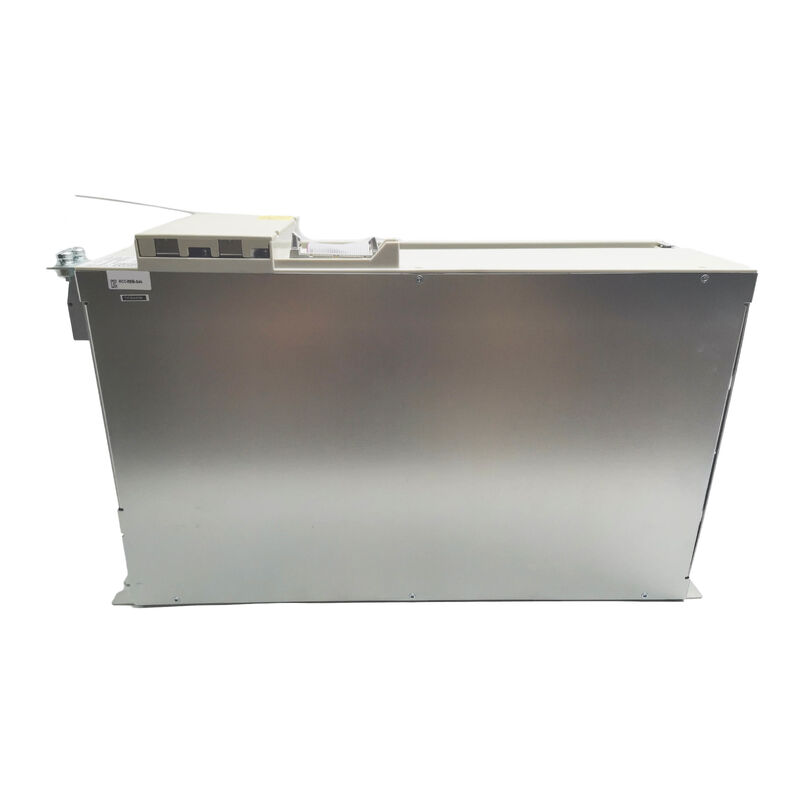

Siemens 6SN1123-1AA00-0BA2 adalah modul daya dari seri SIMODRIVE 611, salah satu sistem penggerak yang paling banyak digunakan di lingkungan CNC industri dan otomatisasi di seluruh dunia.Dirancang untuk pendinginan internal, ia terintegrasi langsung ke dalam SIMODRIVE 611 drive line-ups tanpa memerlukan heat sink eksternal atau infrastruktur pendingin udara paksa di luar apa yang disediakan kabinet.

Platform SIMODRIVE 611 telah menjadi tulang punggung instalasi mesin alat berbasis Siemens selama beberapa dekade.dan proyek rekonstruksi sistem terutama untuk fasilitas produksi yang menjalankan pusat pemesinan yang dikendalikan SINUMERIK yang tidak dijadwalkan untuk penggantian sistem penggerak penuh.

Spesifikasi Utama

Pendinginan Internal ⁠ Apa Maknanya dalam Praktik

Tidak semua lemari mesin diatur untuk pendinginan cairan atau konfigurasi pemanas panas eksternal.menggunakan aliran udara sekitar lemari daripada membutuhkan saluran pendingin khusus atau penukar panas yang dipasang di panel belakang.

Itu membuatnya spesifikasi yang benar untuk:

• Lemari tertutup standardengan ventilasi yang memadai di mana infrastruktur pendingin cair tidak ada
• Skenario retrofit dan penggantiandi mana instalasi yang ada dibangun di sekitar modul pendingin internal
• Tata letak panel terbatas ruangdi mana menambahkan perangkat keras pendingin eksternal akan membutuhkan pengolahan ulang desain kabinet

Untuk instalasi yang sudah menggunakan modul pendingin internal SIMODRIVE 611,6SN1123-1AA00-0BA2 adalah pengganti langsung yang sesuai dengan konfigurasi mekanik dan listrik yang ada tanpa modifikasi.

Mengapa modul SIMODRIVE 611 Masih Diperlukan

Siemens memperkenalkan platform SIMODRIVE 611 sebagai tulang punggung drive untuk sistem CNC SINUMERIK, dan menjadi standar di seluruh generasi mesin alat dari OEM utama.Banyak dari mesin-mesin tersebut adalah pusat penggilingan, mesin bubut, mesin penggilingan, jalur transfer masih diproduksi saat ini, dan operator mereka tidak berniat untuk mengganti peralatan yang berfungsi sepenuhnya lebih awal dari jadwal.

Ketika modul daya gagal pada salah satu mesin ini, pilihannya mudah: ganti modul dan melanjutkan produksi, atau menghadapi pengeluaran modal besar untuk penggantian sistem drive penuh.Sebuah diverifikasi, modul pengganti yang ditentukan dengan benar seperti 6SN1123-1AA00-0BA2 adalah apa yang membuat pilihan itu sederhana.

Basis instalasi yang luas.Sistem SIMODRIVE 611 dipasang di seluruh fasilitas manufaktur otomotif, aerospace, mesin presisi, dan umum di seluruh dunia.

SINUMERIK kompatibilitas.6SN1123-1AA00-0BA2 beroperasi di dalam arsitektur kontrol SINUMERIK yang mapan 840D, 810D, dan sistem terkait tanpa memerlukan konfigurasi ulang perangkat lunak di tingkat drive.

Integrasi kelompok drive.SIMODRIVE 611 modul slot ke dalam bus DC arsitektur umum, berbagi feed / pasokan regeneratif dengan modul lain dalam kelompok.Mengganti satu modul daya yang gagal mengembalikan sumbu tanpa mempengaruhi drive berdekatan.

Aplikasi Tipikal

Pusat Mesin CNCAxis drive pada pusat penggilingan, pengeboran, dan memutar yang dibangun pada platform kontrol SINUMERIK di mana SIMODRIVE 611 adalah sistem drive standar.

Mesin penggiling¢ Penggerak feed dan roda kepala di mana kontrol kecepatan yang halus dan tepat pada kondisi beban yang bervariasi sangat penting untuk permukaan.

Jalur Transfer & Sistem Manufaktur Fleksibel¢ Instalasi multi-sumbu di mana penggantian modul individu lebih disukai daripada downtime seluruh sistem.

Robot & Sistem Penanganan¢ Poros gerak dalam peralatan penanganan yang didorong oleh Siemens yang terintegrasi ke dalam jalur produksi bersama dengan alat mesin CNC.

Inventaris Bagian CadanganTim pemeliharaan yang mengelola armada mesin yang dilengkapi SIMODRIVE 611 yang membutuhkan stok baru yang telah diverifikasi untuk meminimalkan paparan waktu henti yang tidak direncanakan.

Pertanyaan yang Sering Diajukan

T1: Apakah 6SN1123-1AA00-0BA2 kompatibel dengan pengontrol SINUMERIK 840D dan 810D?

A: Ya. 6SN1123-1AA00-0BA2 adalah bagian dari platform SIMODRIVE 611, yang dirancang untuk beroperasi dengan sistem kontrol SINUMERIK 840D sl, 840D, dan 810D.Memverifikasi parameter penugasan sumbu dan konfigurasi penggerak di NCU sebelum mengoperasikan modul pengganti.

T2: Apa perbedaan antara versi pendingin internal dan eksternal dari 6SN1123?

A: Modul pendingin internal mengelola panas di dalam lemari menggunakan aliran udara sekitar tidak diperlukan ruang pemanas panel belakang atau sirkuit pendingin cairan.Versi pendingin eksternal memasang heat sink melalui panel belakang lemariGunakan versi yang sesuai dengan konfigurasi pendingin instalasi yang ada.

T3: Dapatkah modul ini digunakan sebagai pengganti langsung untuk unit yang rusak tanpa mengkonfigurasi ulang sistem penggerak?

A: Dalam kebanyakan kasus, ya asalkan modul pengganti memiliki nomor urutan yang sama dengan yang asli.Setelah pemasangan fisik, unduhan parameter dari NCU atau alat konfigurasi drive mengembalikan pengaturan sumbu.

T4: Apakah 6SN1123-1AA00-0BA2 termasuk papan kontrol drive?

A: Tidak. 6SN1123 adalah modul daya (perangkat keras yang menangani output arus aktual ke motor).Papan kontrol penggerak yang membawa parameter sumbu dan berkomunikasi dengan pengontrol SINUMERIK adalah komponen terpisah yang dipasang pada modul dayaKedua harus hadir dan fungsional agar poros beroperasi.

T5: Apa yang harus diperiksa sebelum memasang modul daya SIMODRIVE 611 pengganti?

A: Pastikan bus DC benar-benar terisi sebelum menangani setiap modul.Periksa bahwa papan kontrol drive yang terletak di modul baru dikonfigurasi dengan benar atau dipindahkan dari unit yang gagalSetelah pemasangan, lakukan uji coba terkontrol pada beban berkurang sebelum mengembalikan poros ke produksi penuh.
