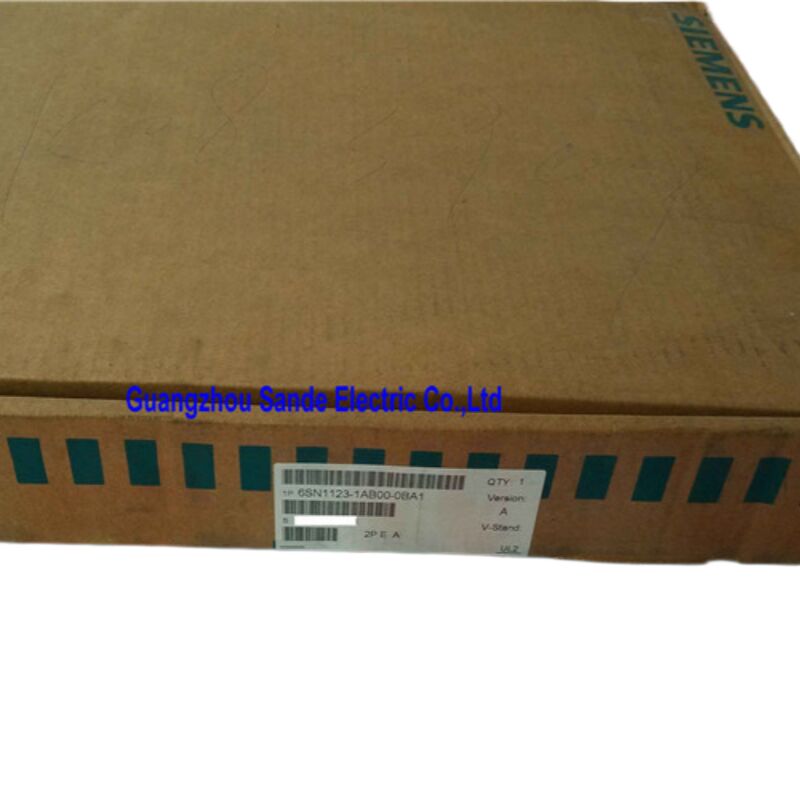

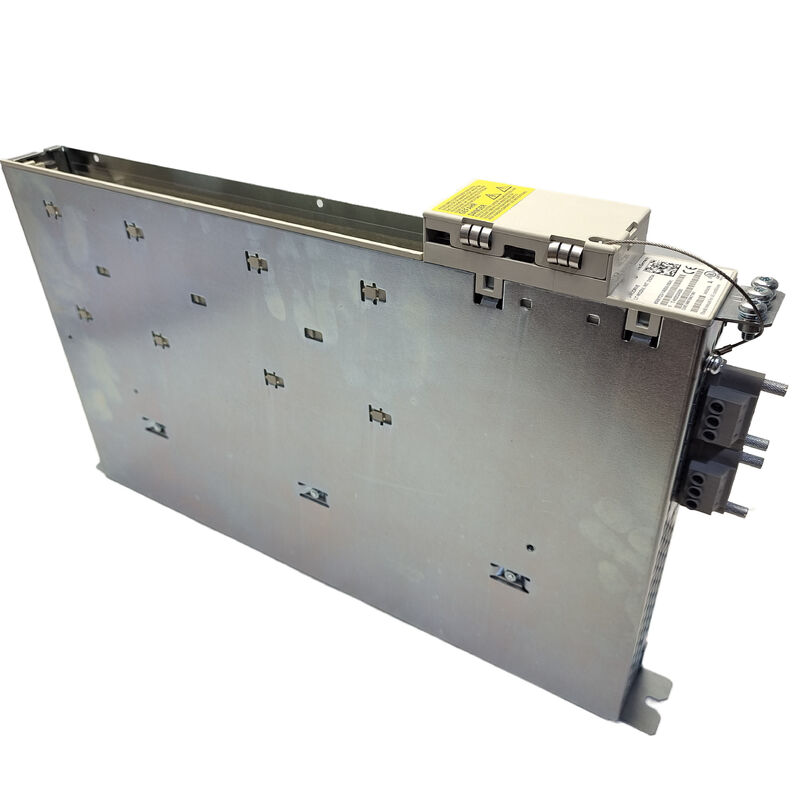

Siemens 6SN1123-1AB00-0BA1 — Modul Daya SIMODRIVE 611, 2-Sumbu, 25A, Pendinginan Internal

Ikhtisar Produk

The 6SN1123-1AB00-0BA1 adalah modul daya dua sumbu dari platform servo drive SIMODRIVE 611 Siemens yang sudah lama berdiri — sebuah sistem yang telah memberdayakan perkakas mesin CNC di seluruh dunia selama beberapa dekade. Dengan peringkat output gabungan 25 A dan kemampuan untuk menggerakkan dua sumbu motor secara bersamaan dari satu modul, unit ini mewakili kepraktisan rekayasa yang membuat seri SIMODRIVE 611 menjadi perlengkapan standar di pusat permesinan, sel pemesinan, dan mesin gerinda yang menjalankan kontrol SINUMERIK.

Modul menangani pekerjaan konversi daya tinggi: ia mengambil energi bus DC yang disuplai oleh modul infeed SIMODRIVE 611, mengubahnya menjadi output AC tiga fasa yang dikontrol secara presisi, dan mengirimkan output tersebut ke motor servo atau spindel yang terpasang. Kecerdasan — kontrol loop arus, regulasi kecepatan, pemosisian — berada di modul kontrol yang dipasang di sebelahnya di rel drive. Bersama-sama mereka membentuk sumbu drive yang lengkap.

Spesifikasi Teknis

Bagaimana Sistem SIMODRIVE 611 Terstruktur — dan Di Mana Modul Ini Berada

Memahami apa yang dilakukan modul ini memerlukan tinjauan singkat tentang bagaimana kabinet SIMODRIVE 611 diatur.

Grup drive SIMODRIVE 611 yang lengkap dimulai dengan modul infeed/regeneratif, yang memperbaiki suplai listrik tiga fasa yang masuk dan memelihara bus DC bersama. Setiap modul daya di kabinet mengambil dari bus tersebut. 6SN1123-1AB00-0BA1 masuk ke dalam grup ini, duduk di rel drive, dan terhubung ke bus DC melalui sistem interkoneksi modul — tidak diperlukan kabel daya individual antar modul.

Dipasang langsung pada modul daya ini adalah modul kontrol (dipesan secara terpisah), yang memproses umpan balik encoder dan menutup loop kecepatan dan arus. Pasangan modul daya dan modul kontrol membentuk sumbu drive yang lengkap — atau dalam kasus ini, dua sumbu yang lengkap dalam satu lebar modul. Desain dua sumbu itu bukanlah kompromi; itu adalah fitur penghemat ruang yang disengaja yang memungkinkan dua sumbu berarus lebih rendah untuk berbagi satu slot, menjaga kabinet drive tetap ringkas.

Modul juga berinteraksi dengan elemen pelindung dan switching di kabinet: kontaktor saluran, reaktor komutasi, dan filter saluran. Semua ini berada di hulu dan merupakan bagian dari desain sistem SIMODRIVE 611.

Pendinginan Internal — Apa Artinya dalam Praktik

Penunjukan "1AB00" dalam nomor suku cadang mengidentifikasinya sebagai varian disipasi panas internal, berbeda dengan konfigurasi heatsink eksternal atau berpendingin cairan yang tersedia dalam jangkauan SIMODRIVE 611 yang lebih luas.

Dengan pendinginan internal, panas limbah dibuang ke interior kabinet drive daripada melalui heatsink belakang yang dipasang di luar dinding panel. Ini menyederhanakan pemasangan kabinet — tidak diperlukan potongan di panel belakang — tetapi ini menempatkan tuntutan yang lebih besar pada sistem ventilasi kabinet. Catu daya menghasilkan panas sebagai produk sampingan dari fungsi normal, sehingga kipas atau sistem pendingin alternatif diperlukan untuk menjaga seluruh sistem berjalan lancar. Kabinet yang berventilasi baik dengan pendinginan udara paksa adalah praktik standar. Mengoperasikan modul di luar suhu sekitar terukurnya sebesar 45 °C akan memicu perlindungan termal dan akhirnya menyebabkan kesalahan drive.

Motor dan Modul Kontrol yang Kompatibel

6SN1123-1AB00-0BA1 dirancang untuk menggerakkan berbagai jenis motor servo dan spindel Siemens, termasuk:

• Seri 1FT5 dan 1FT6 motor servo sinkron (aplikasi laju umpan)
• Seri 1PH motor spindel asinkron
• Motor induksi asinkron standar (ketika inverter dikonfigurasi untuk frekuensi switching yang sesuai — 4 kHz atau 8 kHz untuk mode MA)
• Seri 1PM motor spindel berlubang untuk aplikasi penggerak langsung
• Motor non-Siemens, asalkan memenuhi persyaratan kesesuaian modulasi sinusoidal sesuai dengan dokumentasi produsen motor

Jangkauan kompatibilitas motor ini mencerminkan penggunaan modul di berbagai konfigurasi perkakas mesin — dari gerinda presisi hingga pemesinan berat — selama arus motor yang diperlukan tetap berada dalam batas 9 A (umpan) dan 8 A (spindel) per sumbu.

Varian pendahulu dan penerus yang kompatibel termasuk 6SN1123-1AB00-0BA0 (revisi perangkat keras sebelumnya) dan 6SN1123-1AB00-0BA2 (revisi selanjutnya), yang memiliki peringkat listrik yang sama.

Aplikasi Mesin Khas

Ukuran modul daya spesifik ini — 2-sumbu 25 A — adalah pilihan umum untuk sumbu bantu dan sekunder di mana arus motor sedang. Kasus penggunaan umum meliputi:

• Pusat permesinan CNC: Sumbu X, Y, Z, atau putar pada konfigurasi spindel yang lebih kecil
• Pusat pemesinan: Pemosisian turret dan sumbu sub-spindel
• Mesin gerinda: Umpan kepala roda dan penggerak kepala kerja
• Mesin bor dan mesin pemotong roda gigi menjalankan kontrol SINUMERIK 840D atau 810D

Format dua sumbu sangat praktis di mana dua sumbu berbagi permintaan arus yang serupa — ini mengurangi jumlah slot modul yang dibutuhkan dibandingkan dengan dua unit satu sumbu.

Catatan Pengadaan — Status Dihentikan

6SN1123-1AB00-0BA1 memiliki klasifikasi dihentikan dari Siemens, yang berarti tidak lagi dalam produksi aktif. Hal ini diharapkan untuk platform SIMODRIVE 611, yang telah digantikan oleh keluarga drive SINAMICS S120 untuk pembangunan mesin baru.

Namun, untuk aplikasi pemeliharaan, sistem SIMODRIVE 611 tetap beroperasi di basis terpasang yang sangat besar dari mesin CNC yang ada — dan modul pengganti tersedia secara luas melalui pemasok suku cadang otomatisasi industri khusus, biasanya sebagai stok baru yang belum terjual atau unit yang diperbaiki/ditukar secara profesional. Saat mencari, cari pemasok yang melakukan pengujian fungsional pada bangku uji motor sebelum dijual, karena ini memberikan jaminan yang berarti bahwa tahap daya modul dan antarmuka kontrol berfungsi dengan benar.

Pertanyaan yang Sering Diajukan

T1: Modul kontrol apa yang kompatibel dengan 6SN1123-1AB00-0BA1?

Modul daya ini menerima seluruh rangkaian modul kontrol SIMODRIVE 611, termasuk papan kontrol standar dan universal seri 6SN1118 untuk aplikasi umpan dan spindel. Modul kontrol yang benar tergantung pada jenis motor (sinkron atau asinkron), sistem umpan balik (resolver, encoder, atau sistem pengukuran langsung), dan fungsi kontrol yang diperlukan. Pasangan harus dikonfirmasi terhadap manual sistem SIMODRIVE 611 atau konfigurasi mesin yang ada — modul daya dan modul kontrol tidak dapat dipertukarkan secara universal meskipun kompatibel secara fisik.

T2: Apakah modul ini pengganti langsung untuk varian 6SN1123-1AB00-0BA0 dan 0BA2?

Dalam banyak kasus, ya. Akhiran BA0, BA1, dan BA2 menunjukkan revisi perangkat keras dari produk dasar yang sama. Peringkat listrik, faktor bentuk, dan posisi konektor konsisten di seluruh revisi. Namun, versi firmware tertentu pada modul kontrol dapat berinteraksi secara berbeda dengan revisi perangkat keras tertentu dalam beberapa kasus ekstrem. Saat mengganti unit yang rusak, catat revisi asli dan cocokkan jika memungkinkan. Jika revisi yang tepat tidak tersedia, varian BA1 umumnya diterima sebagai kompatibel dengan sistem yang awalnya dilengkapi dengan BA0 atau BA2.

T3: Mesin menunjukkan kesalahan drive setelah memasang modul pengganti — apa yang harus diperiksa terlebih dahulu?

Mulai dengan tegangan bus DC. Jika modul infeed tidak diberi daya atau sinyal siapnya tidak ada, modul daya tidak akan beroperasi terlepas dari kondisinya. Selanjutnya, verifikasi bahwa modul kontrol terpasang dengan benar dan sinyal aktifnya (AS1/AS2 dan pulse enable) aktif. Ketidakcocokan parameter — terutama set data motor jika modul kontrol juga diganti — adalah penyebab umum lainnya. Terakhir, periksa kode kesalahan sisa yang tersimpan di kontrol; beberapa kontrol SINUMERIK menyimpan riwayat alarm yang mengarah langsung ke urutan kesalahan.

T4: Apa yang terjadi jika pendinginan kabinet gagal saat modul ini berjalan?

Perlindungan termal internal modul akan aktif sebelum kerusakan permanen terjadi dalam kondisi kesalahan normal. Drive akan mengeluarkan peringatan suhu pada ambang batas yang ditentukan, diikuti oleh shutdown terkontrol jika suhu terus meningkat. Batas operasional adalah 45 °C ambien; operasi berkelanjutan di atas tingkat ini menurunkan umur komponen bahkan tanpa memicu kesalahan segera. Setelah shutdown termal, biarkan waktu pendinginan yang memadai sebelum memulai kembali — menyalakan kembali segera ke kabinet yang masih panas adalah kesalahan umum yang menyebabkan kesalahan berulang.

T5: Bisakah modul ini diperbaiki daripada diganti?

Perbaikan khusus adalah pilihan yang mapan untuk modul SIMODRIVE 611, dengan beberapa penyedia layanan Eropa dan Amerika Utara menawarkan program pertukaran yang teruji. Perbaikan berkualitas harus mencakup penggantian kapasitor dan komponen pasif sensitif usia lainnya — bukan hanya komponen yang rusak — bersama dengan pengujian fungsional penuh dalam kondisi beban. Pendekatan ini biasanya berbiaya jauh lebih sedikit daripada unit baru yang setara atau unit rekondisi bermutu tinggi. Untuk mesin di mana platform SIMODRIVE 611 akan tetap beroperasi selama beberapa tahun ke depan, memiliki setidaknya satu modul cadangan yang teruji di rak adalah strategi pemeliharaan yang praktis mengingat status penghentian lini produk.

6SN1123-1AB00-0BA1 dipasok hanya sebagai modul daya. Modul kontrol SIMODRIVE 611 yang kompatibel diperlukan untuk fungsi drive penuh dan harus dipesan secara terpisah. Selalu rujuk ke manual sistem Siemens SIMODRIVE 611 untuk prosedur pemasangan, penetapan parameter, dan commissioning.
