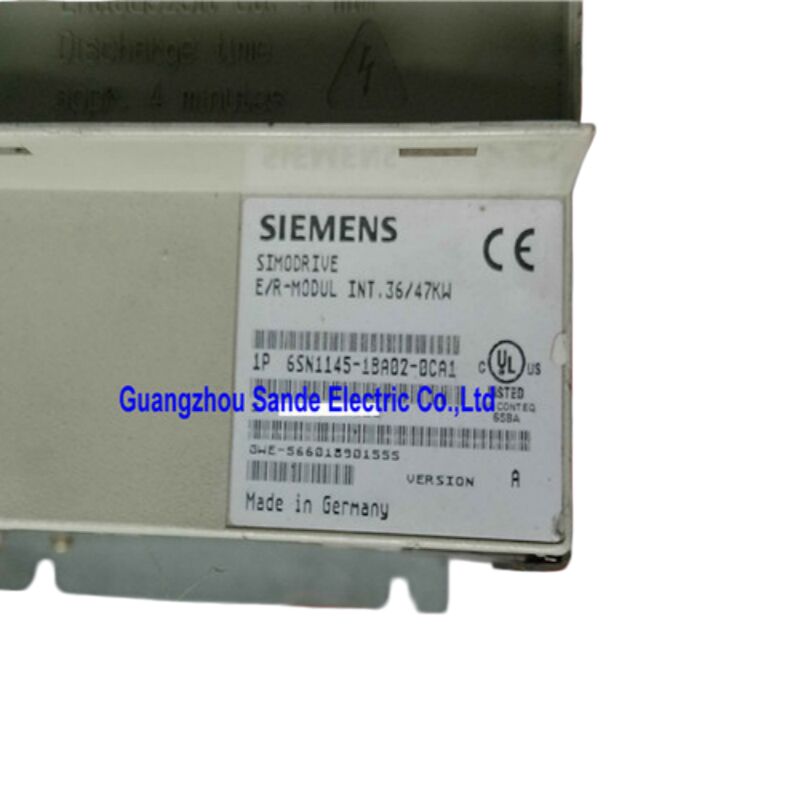

Siemens 6SN1145-1BA02-0CA0 — Modul Input / Regeneratif Umpan Balik SIMODRIVE 611, 36/47 kW, Kontrol Loop Tertutup

Modul Daya Jenis Lain

Sebagian besar modul input untuk sistem penggerak servo melakukan satu hal: mengambil daya dari jaringan listrik dan memasukkannya ke bus DC. Modul 6SN1145-1BA02-0CA0 melakukan sesuatu yang jauh lebih canggih. Sebagai modul input / umpan balik regeneratif (I/R) yang diatur dalam platform SIMODRIVE 611, modul ini tidak hanya memasok bus DC — modul ini secara aktif mengontrol tegangan bus melalui regulasi loop tertutup, dan ketika sumbu yang terhubung melambat, modul ini memulihkan energi kinetik yang dihasilkan dan mengembalikannya ke pasokan jaringan listrik daripada membakarnya dalam resistor.

Perbedaan itu penting dalam lingkungan produksi nyata. Ini berarti konsumsi energi yang lebih rendah di seluruh siklus pemesinan, bus DC yang lebih bersih dan lebih stabil untuk semua penggerak yang terhubung, dan penghapusan resistor pengereman dari desain kabinet. Untuk mesin perkakas multi-sumbu yang menjalankan siklus akselerasi/deselerasi yang sering — misalnya, pusat pemesinan lima sumbu di tengah program, atau mesin gerinda berkecepatan tinggi yang berputar di antara suku cadang — fungsi pemulihan energi diterjemahkan menjadi pengurangan biaya listrik yang terukur dari waktu ke waktu.

Spesifikasi Teknis

Modul I/R vs. Modul UI yang Tidak Diatur — Mengapa Penting

Jika Anda menentukan penggantian atau membandingkan opsi dalam jangkauan SIMODRIVE 611, memahami perbedaan ini menghemat waktu dan menghindari kesalahan spesifikasi.

Modul tidak diatur — seperti 6SN1145-1AA00-0CA0 — menghasilkan tegangan bus DC yang sebanding dengan tegangan jaringan yang masuk. Modul ini memperbaiki pasokan secara pasif, dan selama deselerasi sumbu, energi yang diregenerasi tidak memiliki tempat lain untuk pergi kecuali ke resistor pengereman eksternal. Kesederhanaan sirkuit adalah keuntungan dalam hal biaya dan ketahanan, tetapi menempatkan tuntutan termal pada resistor dan membuang energi yang diregenerasi.

Modul I/R (produk ini) menggunakan pensaklaran aktif dan regulasi tegangan loop tertutup untuk mempertahankan bus DC yang stabil terlepas dari perubahan beban atau fluktuasi jaringan minor. Yang terpenting, ketika energi regeneratif muncul di bus — dari sumbu yang melambat — jembatan IGBT modul dapat membalikkan aliran arus dan mengembalikan energi tersebut ke pasokan tiga fasa. Tidak diperlukan resistor pengereman untuk siklus deselerasi normal. Kabinet berjalan lebih dingin, pemborosan energi diminimalkan, dan tegangan bus DC tetap lebih konsisten di bawah kondisi beban dinamis.

Untuk aplikasi dengan pengereman yang sering, beban inersia tinggi, atau beberapa sumbu yang berputar pada fase yang berbeda dari profil geraknya, modul I/R adalah pilihan rekayasa yang tepat.

Kontrol Loop Tertutup: Apa yang Sebenarnya Dilakukan Regulasi

Deskriptor "kontrol loop tertutup" dalam deskripsi produk secara khusus mengacu pada regulasi tegangan tautan DC — bukan pada kontrol motor, yang terjadi di modul daya sumbu individual. 6SN1145-1BA02-0CA0 terus memantau tegangan bus DC dan menyesuaikan pola pensaklarannya untuk menjaganya pada nilai target sekitar 600–625 V DC.

Dalam praktiknya, perilaku yang diatur ini memiliki beberapa manfaat bagi grup penggerak yang terhubung:

Tegangan bus tetap dalam pita sempit bahkan ketika beberapa sumbu secara bersamaan berakselerasi, yang sebaliknya akan menyebabkan penurunan tegangan bus. Sebaliknya, pengereman simultan dari beberapa sumbu tidak menghasilkan lonjakan tegangan berlebih. Modul penggerak sumbu yang beroperasi dari bus yang diatur secara stabil memberikan respons torsi yang lebih dapat diprediksi, terutama pada kecepatan tinggi di mana margin antara back-EMF motor dan tegangan bus yang tersedia menjadi ketat. Untuk aplikasi presisi — gerinda silinder, pemesinan profil roda gigi, pembosongan presisi — stabilitas tegangan ini memiliki efek langsung pada konsistensi respons servo.

Kontaktor Jaringan Terintegrasi dengan Kontak Putus

Salah satu fitur yang membedakan 6SN1145-1BA02-0CA0 dari beberapa varian lain dalam jangkauan input SIMODRIVE 611 adalah kontaktor jaringan terintegrasi dengan kontak putus NC (normally closed).

Kontaktor bawaan ini berfungsi sebagai elemen pensaklaran utama antara pasokan tiga fasa dan penyearah input. Ketika mesin dinyalakan dalam urutan yang benar, sistem SIMODRIVE 611 menutup kontaktor ini dalam kondisi terkontrol — membatasi arus masuk dan memastikan bus DC terisi secara bertahap daripada melalui langkah yang tidak terkontrol. Kontak putus NC memberikan sinyal umpan balik ke sistem kontrol yang mengonfirmasi status kontaktor, yang digunakan dalam logika siap pakai mesin dan dalam deteksi kesalahan.

Mengintegrasikan kontaktor ke dalam modul menyederhanakan desain kabinet: tidak ada kontaktor eksternal terpisah yang diperlukan untuk koneksi jaringan. Ini mengurangi kompleksitas pengkabelan, menghemat ruang panel, dan menghilangkan satu lagi potensi sumber kesalahan dalam urutan daya hidup.

Pendinginan Internal — Implikasi Desain Kabinet

Akhiran "0CA0" dalam nomor suku cadang ini menentukan disipasi panas internal — modul mendisipasikan kerugian operasinya ke udara interior kabinet daripada melalui heatsink eksternal yang menonjol melalui panel belakang.

Konfigurasi ini cocok untuk instalasi di mana kabinet kontrol tidak dapat dimodifikasi untuk pendinginan tembus panel belakang, atau di mana desain selungkup mesin tidak memungkinkan akses heatsink eksternal. Konsekuensinya adalah kabinet harus berukuran dan berventilasi memadai. Pada throughput 36–47 kW, modul ini menghasilkan beban termal yang berarti bersama dengan modul daya sumbu yang terhubung.

Desain kabinet untuk grup SIMODRIVE 611 yang didinginkan secara internal biasanya memerlukan ventilasi udara paksa yang dihitung terhadap total disipasi daya dari semua modul yang terpasang. Ventilasi yang tidak memadai menyebabkan penurunan peringkat termal dan akhirnya trip kesalahan — gejala yang dapat disalahartikan sebagai kesalahan penggerak jika sistem pendingin kabinet tidak diperiksa terlebih dahulu.

Penempatan Sistem dan Konfigurasi Grup Penggerak

Dalam grup penggerak SIMODRIVE 611, modul input selalu menempati posisi paling kiri pada rel modul. Di sebelah kanannya terdapat kotak NCU (jika kontrol numerik SINUMERIK digunakan), diikuti oleh modul penggerak spindel dalam urutan arus menurun, kemudian modul daya sumbu penggerak yang diatur serupa.

6SN1145-1BA02-0CA0 terhubung ke bus DC bersama melalui backplane modul — tidak diperlukan pengkabelan arus tinggi terpisah antar modul yang berdekatan. Beban bus DC total dari semua modul daya yang terhubung tidak boleh melebihi kemampuan puncak 47 kW yang terukur dari modul input, dengan memperhitungkan siklus kerja, faktor kebetulan, dan pembebanan spesifik aplikasi. Melebihi batas ini memicu perlindungan arus berlebih input, yang dapat membingungkan untuk didiagnosis jika sistem tidak diukur dengan benar saat instalasi.

Modul ini memerlukan reaktor komutasi HF dan filter saluran yang ditentukan dengan benar di hulu. Untuk pasokan jaringan selain sistem pentanahan TN standar, transformator isolasi dengan grup vektor Yyn0 juga wajib. Persyaratan ini tidak opsional — mereka melindungi jembatan penyearah dan memastikan kepatuhan EMC.

Aplikasi Mesin Khas

Peringkat 36/47 kW dari modul ini menempatkannya di rentang menengah hingga atas dari keluarga input SIMODRIVE 611 — cukup besar untuk mendukung konfigurasi multi-sumbu yang menuntut, cukup ringkas untuk desain kabinet kontrol standar. Modul ini secara rutin ditemukan di:

• Pusat pemesinan CNC multi-sumbu dengan penggerak spindel berdaya tinggi dan tiga atau lebih sumbu penggerak
• Pusat pemesinan 5-sumbu dan gabungan di mana gerakan multi-sumbu simultan menuntut bus DC yang stabil
• Mesin gerinda CNC yang menjalankan program siklus tinggi dengan peristiwa deselerasi yang sering
• Pusat putar dan milling dengan konfigurasi C-axis besar atau perkakas yang digerakkan
• Mesin hobbing roda gigi dan gerinda profil yang membutuhkan regulasi torsi yang tepat

Kompatibilitas ganda dengan sistem SIMODRIVE 611A (kontrol analog) dan SIMODRIVE 611D (kontrol digital) menjadikan modul ini berguna di berbagai basis mesin perkakas yang terpasang — sangat relevan ketika mesin telah menjalani peningkatan kontrol parsial.

Realitas Pengadaan untuk Modul yang Dihentikan

Platform SIMODRIVE 611 telah mencapai status akhir produksi aktif di Siemens, beralih ke keluarga SINAMICS S120 untuk instalasi baru. 6SN1145-1BA02-0CA0 memiliki klasifikasi dihentikan / suku cadang, yang berarti stok baru dari pabrik tidak dapat dijamin melalui saluran standar.

Untuk aplikasi pemeliharaan, ada tiga rute pengadaan yang praktis. Unit stok baru-lama menawarkan keyakinan tertinggi pada kondisi komponen tetapi dikenakan premi harga yang signifikan dan ketersediaan tidak dapat dijamin. Unit yang diperbaharui secara profesional atau unit pertukaran dari pemasok spesialis CNC terkemuka — yang menguji pada bangku uji penggerak langsung di bawah beban, bukan hanya pemeriksaan daya hidup — menawarkan alternatif yang hemat biaya dengan jaminan kualitas yang berarti. Perbaikan unit asli yang rusak layak dilakukan ketika kerusakan terbatas pada kegagalan komponen yang dapat diidentifikasi; bengkel perbaikan berkualitas akan mengganti kapasitor dan komponen sensitif usia lainnya secara proaktif, bukan hanya suku cadang yang terlihat rusak.

Mengingat peran penting modul input dalam seluruh grup penggerak, pengadaan suku cadang yang teruji untuk stok adalah praktik pemeliharaan yang bijaksana pada mesin apa pun di mana modul ini dipasang.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan fungsional antara 6SN1145-1BA02-0CA0 dan modul input tidak diatur 6SN1145-1AA00-0CA0?

Perbedaan inti terletak pada cara setiap modul menangani tegangan bus DC dan apa yang terjadi pada energi regeneratif. 6SN1145-1AA00-0CA0 adalah modul tidak diatur (UI) — ia memperbaiki pasokan jaringan secara pasif, dan tegangan bus DC berfluktuasi dengan perubahan jaringan dan beban. Energi regeneratif dari sumbu pengereman harus dibuang melalui resistor pengereman eksternal. Sebaliknya, 6SN1145-1BA02-0CA0 menggunakan regulasi loop tertutup aktif untuk menjaga bus DC pada 600–625 V DC yang konsisten, dan tahap inverter berbasis IGBT-nya dapat mengembalikan energi pengereman regeneratif ke pasokan jaringan. Ini menghilangkan kebutuhan akan resistor pengereman di sebagian besar aplikasi dan mengurangi beban termal kabinet. Untuk mesin dengan siklus pengereman yang sering atau berenergi tinggi, modul I/R adalah pilihan yang tepat.

T2: Apakah kontaktor jaringan terintegrasi di 6SN1145-1BA02-0CA0 menggantikan kebutuhan akan kontaktor saluran eksternal?

Ya, untuk koneksi input. Kontaktor jaringan terintegrasi menangani pensaklaran terkontrol pasokan tiga fasa ke jembatan penyearah modul, termasuk urutan pengisian lunak kapasitor bus DC. Kontak putus NC memberikan sinyal status ke kontrol mesin untuk interlock. Tidak perlu memasang kontaktor jaringan eksternal terpisah untuk grup penggerak SIMODRIVE 611 saat menggunakan modul ini. Namun, perangkat pelindung hulu — sekering saluran, pemutus sirkuit, reaktor komutasi HF, dan filter saluran — masih diperlukan secara terpisah dan harus diberi peringkat dengan benar untuk arus input maksimum modul.

T3: Bisakah modul ini beroperasi pada pasokan 480 V serta pasokan 400 V?

Ya. Rentang tegangan input 380–480 V AC (±10%) mencakup kedua standar pasokan industri umum. Pada pasokan nominal 400 V, bus DC menetap di sekitar 600 V DC; pada pasokan nominal 480 V, keluaran yang diatur bertahan hingga sekitar 625 V DC. Toleransi ±10% mengakomodasi variasi tegangan pasokan yang khas tanpa memengaruhi kinerja modul. Untuk tegangan pasokan di luar rentang 380–480 V — seperti sistem 200 V, 220 V, atau 575 V — diperlukan transformator pencocokan yang diberi peringkat dengan tepat, seperti yang ditentukan dalam dokumentasi konfigurasi SIMODRIVE 611.

T4: Apakah revisi perangkat keras CA0, CA1, dan CA2 dari modul ini sepenuhnya dapat dipertukarkan untuk tujuan penggantian?

Dalam sebagian besar situasi pemeliharaan, ya. Akhiran CA0, CA1, dan CA2 menunjukkan tingkat revisi perangkat keras berurutan dalam produk yang sama. Peringkat listrik, dimensi fisik, posisi konektor, dan perilaku antarmuka sistem konsisten di ketiga revisi. Saat mengganti CA0 yang rusak dengan unit CA1 atau CA2, biasanya tidak diperlukan perubahan parameter atau konfigurasi ulang. Pengecualian utama yang perlu diperhatikan adalah kompatibilitas firmware pada sistem SIMODRIVE 611A yang sangat awal, di mana revisi perangkat keras yang sangat akhir mungkin memerlukan versi firmware kontrol minimum. Jika perangkat lunak kontrol mesin mutakhir, kasus tepi ini jarang terjadi.

T5: Mesin terus trip dengan kesalahan tegangan berlebih bus DC selama deselerasi — mungkinkah modul inputnya rusak?

Mungkin, tetapi gejala ini memiliki beberapa penyebab potensial yang harus disingkirkan sebelum menyalahkan modul. Pertama, pastikan fungsi umpan balik regeneratif modul diaktifkan dengan benar dalam konfigurasi sistem — pada beberapa mesin, parameter atau pengaturan perangkat keras dapat menonaktifkan mode umpan balik regeneratif, mengembalikan sistem ke perilaku yang tidak diatur. Kedua, periksa apakah total beban sumbu yang terhubung selama peristiwa deselerasi melebihi kemampuan regeneratif puncak 47 kW modul; dalam sistem yang sangat terbebani, pengereman simultan dari beberapa sumbu berdaya tinggi dapat membanjiri modul input apa pun. Ketiga, periksa pasokan jaringan pada saat kesalahan — koneksi pasokan impedansi tinggi atau reaktor komutasi yang rusak dapat mencegah pengembalian energi yang tepat. Jika semua faktor ini diperiksa dan kesalahan tetap ada, jembatan IGBT modul atau sirkuit kontrol umpan balik mungkin telah menurun, dan pengujian profesional di bangku uji penggerak adalah langkah selanjutnya.

6SN1145-1BA02-0CA0 adalah modul daya industri yang dipasang di kabinet dengan peringkat IP00. Modul ini harus dipasang di kabinet kontrol yang tertutup dan berventilasi memadai. Reaktor komutasi HF yang diberi peringkat dengan benar dan filter saluran diperlukan di hulu. Semua pekerjaan instalasi, komisioning, dan penggantian harus dilakukan oleh personel yang berkualifikasi mengikuti prosedur keselamatan kelistrikan yang berlaku dan dokumentasi sistem SIMODRIVE 611 yang relevan.
