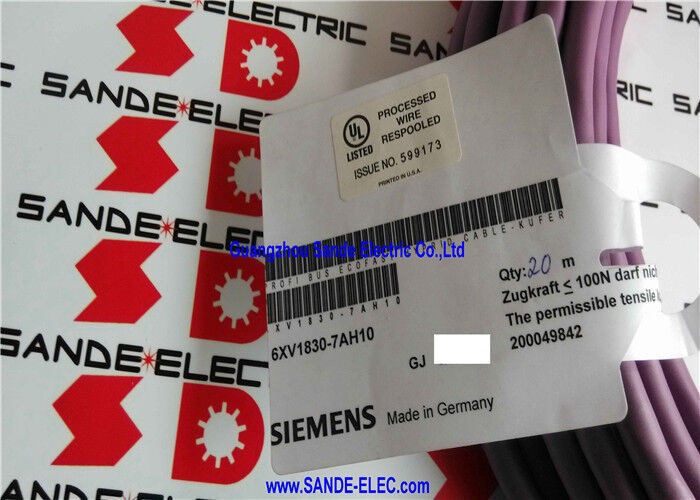

SIMATIC NET, PROFIBUS ECOFAST HYBRID CABLE, 6XV1830-7AH10 6XV1 830-7AH10 6XV183O-7AH1O

Siemens 6XV1830-7AH10 | Kabel Trail Hibrid PROFIBUS ECOFAST — 6-Kawat / 4×1,5mm² + 2×0,64mm / Bebas Halogen / Dijual per Meter

Satu Kabel untuk Listrik dan Data — Desain Hibrida ECOFAST

6XV1830-7AH10 adalah kabel trailing hybrid PROFIBUS ECOFAST dari Siemens — kabel tunggal yang secara bersamaan membawa koneksi data fieldbus PROFIBUS DP dan catu daya untuk perangkat lapangan yang terhubung. Desain "hibrida" ini adalah ciri khas konsep ECOFAST: alih-alih menjalankan kabel daya dan kabel PROFIBUS terpisah dari kabinet kontrol ke setiap perangkat lapangan, satu kabel hibrida ECOFAST menangani kedua fungsi tersebut.

Konstruksi kabel mencerminkan peran ganda ini. Empat konduktor tembaga berukuran 1,5 mm² membawa arus catu daya ke perangkat lapangan — penampang yang lebih besar menangani kapasitas arus yang diperlukan untuk daya perangkat. Kedua konduktor 0,64 mm membawa pasangan data diferensial PROFIBUS DP, yang dilindungi secara individual dengan aluminium foil yang tumpang tindih dan layar jalinan luar dari tembaga berlapis timah. Pelindung pasangan PROFIBUS mengisolasi sinyal data dari konduktor daya dalam jaket luar yang sama.

Penunjukan tipe tambahan menegaskan bahwa kabel ini dirancang untuk pemasangan dinamis — rantai penarik kabel, lengan mesin yang bergerak, dan aplikasi di mana kabel dilenturkan berulang kali selama pengoperasian. Kabel PROFIBUS standar diperuntukkan hanya untuk pemasangan tetap; konstruksi fleksibel kabel trailing dan geometri untai mentolerir siklus pembengkokan mekanis pada instalasi bergerak tanpa kegagalan kelelahan.

Spesifikasi Utama

Catatan Pemesanan dan Pemasangan

6XV1830-7AH10 dijual per meter dengan jumlah pesanan minimum 20 meter per pengiriman. Panjang maksimum terus menerus per pengiriman adalah 1000 meter. Pesanlah panjang kabel terpasang yang sebenarnya ditambah kelonggaran perutean — kabel tidak dapat disambung di tengah proses dalam pemasangan PROFIBUS standar.

Selubung luar berwarna ungu mengikuti konvensi warna PROFIBUS, yang membedakan kabel PROFIBUS dari jenis kabel industri lainnya pada saluran kabel. Pada diameter luar 11 mm, pastikan radius tekukan minimum rantai tarik kabel dan rasio pengisian mengakomodasi spesifikasi kabel ini sebelum pemasangan.

Pertanyaan Umum

Q1: Apa itu sistem ECOFAST dan mengapa menggunakan kabel hybrid?

ECOFAST (Sistem Instalasi Lapangan Energi dan Komunikasi) adalah konsep Siemens untuk mendistribusikan daya dan komunikasi PROFIBUS DP ke perangkat lapangan dalam infrastruktur kabel tunggal, menggunakan konektor koneksi cepat standar. Kabel hibrid memiliki kedua fungsi dalam satu selubung, mengurangi jumlah kabel, pengisian saluran, dan waktu pemasangan dibandingkan dengan menjalankan kabel daya dan PROFIBUS terpisah ke setiap perangkat.

Q2: Dapatkah 6XV1830-7AH10 digunakan sebagai kabel PROFIBUS standar tanpa konduktor daya tersambung?

Ya. Pasangan data PROFIBUS (2 × 0,64 mm, berpelindung) berfungsi sebagai kabel PROFIBUS DP standar terlepas dari apakah konduktor daya digunakan. Konduktor daya dapat dibiarkan tidak tersambung pada kedua ujungnya jika pemasangan hanya memerlukan tautan data fieldbus. Putuskan konduktor daya yang tidak terpakai dengan benar di kedua ujung kabel untuk mencegah kontak dengan konduktor lain.

Q3: Berapa panjang pemasangan maksimum per segmen kabel untuk PROFIBUS pada kabel ini?

Panjang segmen PROFIBUS DP bergantung pada baud rate dan karakteristik kabel, bukan hanya jenis kabel. Pada 12 Mbps (kecepatan PROFIBUS DP maksimum), panjang segmen maksimum adalah 100m. Pada 1,5 Mbps, jarak maksimum dapat mencapai 200m, dan pada baud rate yang lebih rendah, jarak yang lebih jauh dapat dicapai. Konfirmasikan baud rate spesifik yang digunakan dalam instalasi terhadap tabel panjang segmen PROFIBUS DP untuk jenis kabel 6XV1830-7AH10.

Q4: Apakah 6XV1830-7AH10 cocok untuk dipasang di rantai tarik kabel (misalnya, Igus)?

Ya — sebutan "kabel tambahan" secara khusus mengidentifikasi kabel ini dirancang untuk aplikasi rantai tarik dan kabel bergerak. Bahan konduktor dalam yang terdampar dan jaket luar dipilih untuk ketahanan lelah siklus lentur yang diperlukan dalam aplikasi kabel trailing. Konfirmasikan persyaratan radius tekukan minimum dari produsen rantai tarik terhadap radius tekuk minimum terukur kabel.

Q5: Konektor apa yang digunakan dengan 6XV1830-7AH10 di ujung perangkat lapangan?

Sistem ECOFAST menggunakan konektor sambungan cepat melingkar standar di ujung perangkat lapangan. Seri konektor ECOFAST dari Siemens berpasangan dengan perangkat lapangan dan modul I/O yang kompatibel dengan ECOFAST. Konektor ini mengakomodasi konduktor daya dan terminasi pasangan data PROFIBUS dalam satu koneksi. Pesan konektor secara terpisah berdasarkan jenis koneksi perangkat lapangan (pria atau wanita, panel atau kabel).
