Gambaran umum

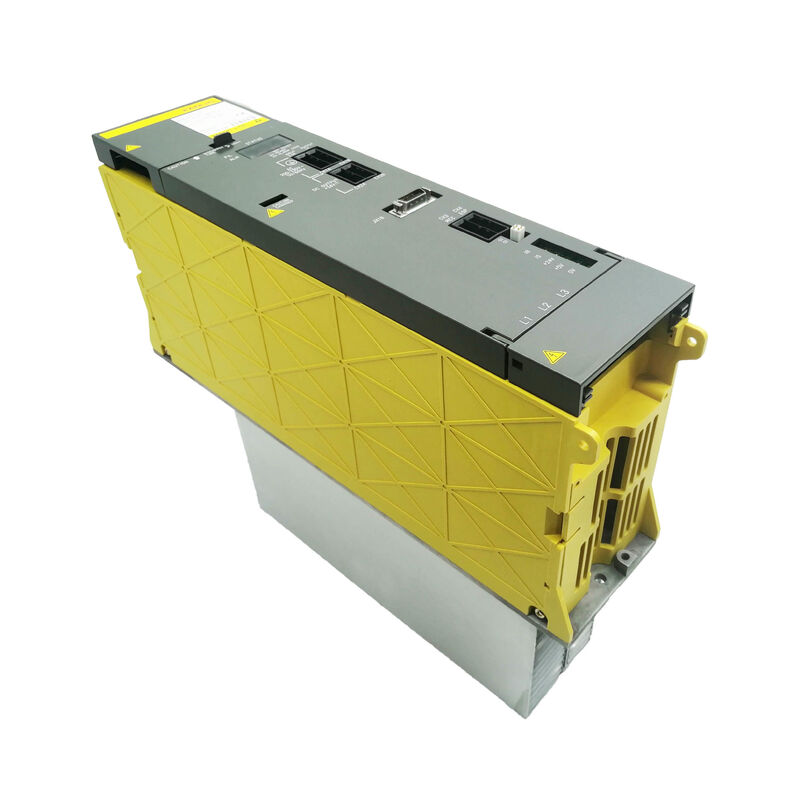

PeraturanFanuc A06B-6077-H111adalah 90mm lebar, 13,2 kW seri alfa modul catu daya yang daya kompak sistem penggerak alfa di dua domain aplikasi yang berbeda: alat mesin CNC dan Fanuc robot industri.

Itu jejak aplikasi ganda penting ketika sumber unit pengganti,karena PSM-11 yang dihapus dari pusat pemesinan yang tidak digunakan mungkin telah mengumpulkan sejarah operasi yang sangat berbeda dari yang dihapus dari instalasi robot, pola kerja yang berbeda, kondisi lingkungan yang berbeda.

Memahami spesifikasi modul dan variabel yang terlibat dalam sumber pengganti dengan percaya diri adalah fokus dari artikel ini.

PSM-11 berisi satu modul transistor 150A secara internal.

Ini adalah detail praktis yang membedakannya dari PSM-5.5 yang lebih kecil (A06B-6077-H106) dan dari seri A06B-6087 yang lebih besar yang dimulai di PSM-15.

Transistor 150A menyediakan modul dengan headroom arus transisi pada input AC 49A, transistor beroperasi jauh di bawah kapasitas puncaknya,yang berkontribusi pada umur layanan modul yang umumnya baik dalam kondisi operasi normal.

Rating output terus-menerus 13,2kW adalah apa yang dapat ditanggung transistor secara termal, bukan batas listrik dari perangkat switching itu sendiri.

Ada dua revisi perangkat keras.

Revisi Amenggunakan papan kabel A16B-2202-0461.

Revisi Bmenggunakan A16B-2202-0661. kedua revisi menggunakan kontrol PCB yang sama (A16B-2202-0420).kedua revisi setara dalam mesin perbedaan revisi terutama mencerminkan perubahan desain internal, bukan perbedaan kompatibilitas di tingkat sistem.

Untuk pembeli yang mencari pengganti, baik perbaikan bekerja di mesin.Revisi ini hanya relevan untuk pekerjaan perbaikan tingkat papan di mana papan pengganti yang benar harus dicocokkan dengan unit tertentu yang sedang diperbaiki.

Satu informasi yang banyak standar daftar produk yang dilewatkan tetapi penting secara operasional:PSM-11 hadir dalam dua konfigurasi heatsink yang berbeda, dan keduanya secara fisik identik secara eksternal kecuali untuk geometri pemasangan heatsink di dasar unit.

Jika varian yang salah dipesan, itu tidak akan secara mekanis sesuai dengan pengaturan pemasangan modul di lemari listrik.

Sebelum memesan pengganti A06B-6077-H111, tentukan varian heat sink yang digunakan modul asli dan konfirmasi bahwa pengganti itu cocok.

Spesifikasi Utama

90mm Housing Dimensi Fisik dalam Konteks

Rumah PSM-11 yang lebarnya 90 mm adalah karakteristik fisik yang menentukan ketika dipasang ke dalam lemari listrik.

PSM-5.5 yang lebih kecil (A06B-6077-H106) menggunakan sasis 60 mm. PSM-15 (A06B-6087-H115) melangkah hingga 90 mm, dan PSM-26 dan di atas menggunakan 150 mm.

PSM-11, pada 90mm, menempati lebar slot yang sama dengan PSM-15 di lemari yang tidak dirancang khusus di sekitar 60mm PSM-5.5 yang lebih sempit.

Hal ini penting untuk keputusan retrofit dan upgrade.

Mesin yang awalnya dibangun dengan PSM-5.5 memiliki lemari listrik yang dirancang di sekitar slot 60mm ̇ upgrade ke sasis 90mm PSM-11 mungkin atau mungkin tidak mungkin tergantung pada komponen yang berdekatan dan ruang lateral yang tersedia.

Sebaliknya, mesin yang dibangun untuk PSM-15 dapat menerima PSM-11 di slot yang sama dengan ruang lateral tambahan yang tersisa.

Dalam situasi retrofit ruang lemari terbatas, dimensi slot fisik sering menjadi faktor penentu antara model PSM yang tersedia.

Tinggi dan kedalaman modul mengikuti format PSM alfa standar, sehingga PSM-11 dapat dipasang di struktur rak yang sama yang digunakan oleh modul seri alfa lainnya.

Heat sink eksternal membentang di luar tubuh modul, geometri yang tepat adalah apa yang bervariasi antara dua varian heat sink yang disebutkan di atas.

Dua Variasi Heatsink Mengapa Ini Penting Sebelum Memesan

Keberadaan dua konfigurasi heatsink yang berbeda secara fisik pada A06B-6077-H111 tidak didokumentasikan secara luas dalam daftar produk standar,tapi itu praktis penting bagi siapa saja yang memasang penggantian ke mesin.

Heatsink dipasang di bagian bawah/belakang modul dan berhubung dengan struktur pemasangan lemari listrik.

Kedua varian memiliki pola lubang pemasangan yang berbeda atau geometri pemasangan yang tidak dapat ditukar tanpa modifikasi pemasangan kabinet, yang bukan pendekatan perbaikan yang tepat.

Sebelum memesan penggantian A06B-6077-H111, foto geometri pemasangan sumur panas modul asli dari belakang dan bagian bawah, dan berikan informasi ini kepada pemasok.Spesialis pertukaran PSM-11 terkemuka akan dapat mengkonfirmasi varian mana yang mereka sediakan..

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

Jika konfigurasi heatsink modul asli tidak dapat dikonfirmasi (modul telah dihapus dan informasi tidak tersedia),seorang spesialis dengan unit fisik untuk perbandingan adalah sumber yang paling dapat diandalkan.

PSM-11 vs PSM-5.5: Memilih Kelas Daya yang Tepat

PSM-11 dan PSM-5.5 (A06B-6077-H106) melayani arsitektur seri A06B-6077 yang sama dan kategori ukuran mesin yang sama.

Penunjukan 5.5 mewakili sekitar 5,5 kW output nominal dibandingkan dengan PSM-11 yang 13.2 kW.

Pemilihan antara mereka adalah perhitungan kapasitas daya,bukan masalah kompatibilitas fungsional kedua modul menghasilkan bus DC 283 325V yang sama dan kompatibel dengan keluarga penguat alpha SVM dan SPM yang sama.

Perhitungan dimulai dengan mengidentifikasi setiap modul SVM dan SPM pada bus DC mesin dan menemukan daya output terus menerus nominalnya.

Jumlahkan nilai-nilai ini, kemudian gunakan faktor simultanitas biasanya 0,7 hingga 0.8, yang mencerminkan kenyataan bahwa tidak semua poros bekerja dengan beban penuh secara bersamaan selama siklus pemotongan normal.

Jika hasilnya kurang dari sekitar 5kW, PSM-5.5 memiliki ukuran yang sesuai.

Jika jatuh antara 5kW dan 12kW, PSM-11 adalah pilihan yang benar. Jika melebihi 12kW, mesin membutuhkan PSM-15 (A06B-6087-H115) atau lebih besar.

Pertimbangan kedua di luar daya terus-menerus adalah arus bus puncak selama akselerasi sumbu simultan.

Transistor 150A PSM-11 menyediakan cadangan arus puncak untuk transisi ini, tapi jika kombinasi SVM/SPM mesin membutuhkan arus puncak yang sangat tinggi secara bersamaan untuk durasi pendek,bank bus kondensator PSM-11 harus menangani kesenjangan antara transistor pengiriman terus menerus dan permintaan sementara.

Hal ini jarang menjadi masalah dalam aplikasi PSM-11 oleh desain, tetapi perlu dihitung pada mesin dengan beberapa sumbu inersia tinggi.

Aplikasi Robot Profil Operasi yang Berbeda

A06B-6077-H111 digunakan tidak hanya dalam mesin alat CNC tetapi juga dalam sistem robot industri Fanuc.Aplikasi robot memberlakukan profil operasi yang berbeda pada PSM-11 dibandingkan dengan pusat pemesinan CNC.

Gerakan lengan robot melibatkan percepatan dan perlambatan sering dari beberapa sendi secara bersamaan,dengan energi regenerasi dari sendi decelerating dikembalikan ke bus DC dan digunakan kembali atau dikembalikan ke catu daya AC melalui ujung depan aktif PSM.

Siklus kerja ∙ fraksi waktu sistem beroperasi di bawah beban ∙ sering lebih tinggi dalam aplikasi robot daripada dalam penggilingan CNC,di mana spindle dan poros dapat ditahan pada pakan konstan untuk melewati pemotongan yang diperpanjang.

Apa artinya ini untuk PSM-11 bekas di aftermarket: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

Keduanya memiliki nomor bagian yang sama, tapi sejarah kemasan mereka berbeda.Menanyakan kepada pemasok apakah modul berasal dari mesin CNC atau aplikasi robot adalah pertanyaan skrining yang masuk akal.

Secara fungsional, PSM-11 dalam sistem robot melakukan secara identik dengan peran mesin CNC-nya - fisika bus DC sama, alarm sama, konfigurasi papan sama.Konteks aplikasi mempengaruhi harapan umur layanan, bukan instalasi atau operasi.

Pertukaran, Surplus, dan Perbaikan Perbandingan Jalur Sumber

Pertukaran:Model layanan purna jual yang paling umum untuk PSM-11.

Modul yang rusak dikirim ke spesialis; pengganti yang diuji dan dijamin dikirim kembali sebelum atau bersamaan dengan unit yang rusak.Kolam pertukaran dipelihara oleh spesialis yang memperbaiki unit yang rusak yang masuk ke kolam, sehingga siklus bertahan selama inti yang dapat diperbaiki tersedia.

Pertukaran biasanya merupakan jalan tercepat menuju pengganti yang berfungsi dan nilai terbaik ketika unit yang diuji dan dijamin adalah prioritas.

Jaminan pertukaran 12 bulan adalah standar; beberapa spesialis menawarkan lebih lama.

Surplus:Unit yang dikeluarkan dari mesin yang tidak digunakan dan dijual dengan pekerjaan perbaikan terbatas atau tidak dilakukan.

Satuan surplus dapat tidak diuji, hanya diuji, atau dibersihkan dan diuji. Deskripsi kondisi bervariasi menurut pemasok.Surplus adalah biaya yang lebih rendah daripada pertukaran tetapi membawa risiko yang lebih tinggi menerima unit yang perlu diperbaiki sebelum akan berjalan dengan andal.

Berguna ketika jendela waktu henti mesin tidak mendesak dan pengujian masuk tersedia di dalam rumah.

Perbaikan:Unit asli yang rusak dikirim ke spesialis untuk diagnosis dan perbaikan tingkat komponen.

Biaya perbaikan biasanya lebih rendah daripada pertukaran, tetapi waktu pengembalian lebih lama (biasanya beberapa hari hingga seminggu atau lebih).

Perbaikan adalah pendekatan yang benar ketika unit diketahui memiliki kesalahan tertentu yang dapat dipulihkan (kipas yang gagal, modul transistor yang diketahui gagal) dan mesin dapat membayar waktu perbaikan.

PSM-11 adalah modul yang dapat diperbaiki. Modul transistor 150A di dalamnya tersedia sebagai suku cadang terpisah dan dapat diganti.

Kipas (A90L-0001-0422) adalah standar dan tersedia. Tidak ada papan utama yang dijual secara terpisah, sehingga kegagalan tingkat papan rute ke pertukaran atau ke spesialis dengan kemampuan perbaikan papan tingkat komponen.

FAQ

T1: Ada dua varian heat sink ️ bagaimana saya tahu mesin saya memiliki yang mana sebelum memesan pengganti?

Pendekatan yang paling dapat diandalkan adalah memotret bagian belakang dan bawah PSM-11 asli saat masih berada di mesin, menunjukkan geometri pemasangan radiator dengan jelas.Email foto-foto ini ke pemasok yang Anda inginkan dan meminta mereka untuk mengkonfirmasi kompatibilitas dengan unit yang mereka miliki.

Jika modul telah dihapus dan perbandingan fisik tidak mungkin, skema listrik asli mesin atau dokumentasi OEM dapat merujuk pada varian tertentu.

Sebagai solusi terakhir, spesialis PSM-11 dengan stok kedua varian dapat memandu identifikasi melalui telepon berdasarkan rincian pengaturan kabinet.

P2: PSM-11 asli mesin saya adalah revisi A (A16B-2202-0461 papan kabel).

Ya. output fungsional dari kedua revisi adalah identik - sama DC bus tegangan, pengiriman daya yang sama, perilaku alarm yang sama.

Perubahan revisi mencerminkan pembaruan desain internal Fanuc, bukan perbedaan tingkat sistem yang mempengaruhi kompatibilitas dengan modul SVM dan SPM yang terhubung atau kontrol CNC.PSM-11 Revisi B dapat mengganti unit Revisi A tanpa perubahan parameter atau modifikasi kabel.

Perbedaan ini hanya relevan ketika melakukan perbaikan pada tingkat papan dan perlu mendapatkan papan kabel pengganti yang benar.

T3: Mesin menggunakan PSM-11 untuk daya satu SVM1-40 (A06B-6079-H103) dan satu SPM kecil. Apakah PSM-11 memiliki ukuran yang memadai, atau apakah PSM-5.5 cukup?

arus sumbu SVM1-40 berupa sekitar 5,5 ̊7 kW output servo motor tergantung pada motor tertentu yang terhubung.beban gabungan hampir pasti melebihi PSM-5.5 ~ 5.5 kW dengan operasi simultan.

PSM-11 dengan 13.2kW mencakup kombinasi ini dengan ruang kepala yang berarti.

PSM-5.5 akan berukuran kecil dan kemungkinan menghasilkan alarm penurunan tegangan AL04 selama periode beban berat secara bersamaan.

T4: PSM-11 ini akan dimasukkan ke dalam robot Fanuc, bukan mesin CNC. Apakah ada perbedaan konfigurasi?

Tidak, PSM-11 dalam instalasi robot menggunakan hardware yang sama, menghasilkan bus DC yang sama, dan beroperasi dengan kode alarm yang sama seperti dalam aplikasi CNC.

Pengontrol robot berinteraksi dengan modul SVM pada bus daripada kartu servo CNC, tetapi peran PSM-11 menyediakan dan mengatur bus DC identik.

Tidak ada jumper, saklar, atau parameter dalam PSM-11 yang berbeda antara aplikasi CNC dan robot.

P5: Seorang pemasok menawarkan PSM-11 yang digambarkan sebagai "diuji, tidak ada alarm". Apakah ini jaminan yang cukup untuk mesin produksi?

"Diuji, tidak ada alarm" pada tenaga statik bangku adalah titik data yang berguna tetapi bukan jaminan yang komprehensif.

Sebuah tes statis mengkonfirmasi modul berjalan tanpa kesalahan dan bahwa tegangan bus muncul dalam spesifikasi tanpa beban.

Ini tidak memverifikasi kinerja transistor di bawah arus beban aktual, kecukupan aliran udara kipas pada suhu operasi,atau perilaku pra-muatan di seluruh kisaran suhu modul akan melihat dalam operasi.

Untuk mesin produksi di mana keandalan sangat penting, source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation, bukan hanya dari tanggal pengiriman).

Perbedaan harga antara unit surplus yang diuji statis dan unit pertukaran yang diuji beban adalah nyata, tetapi demikian juga perbedaan kepercayaan.
