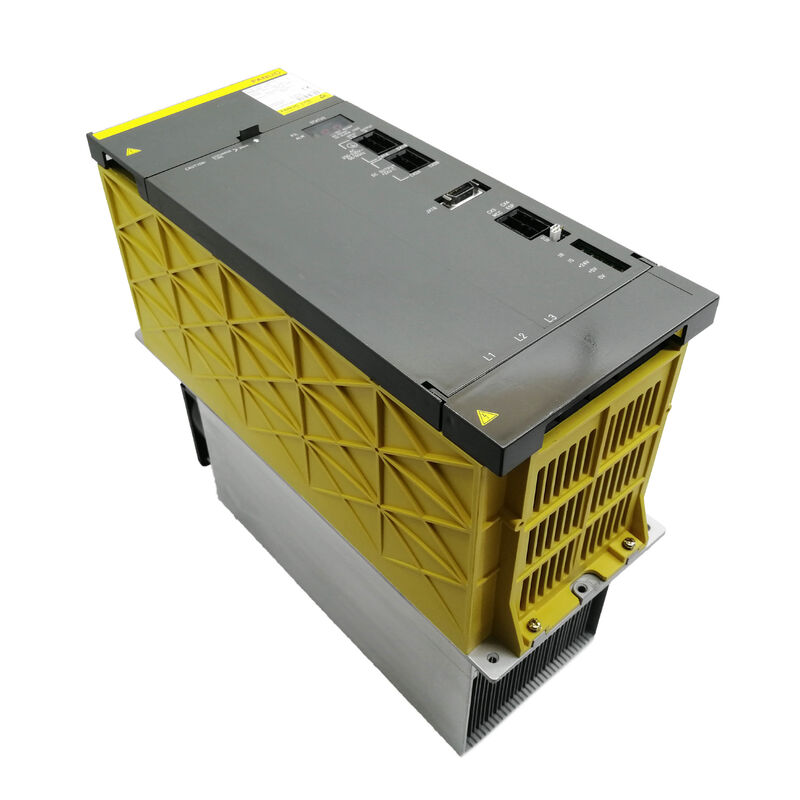

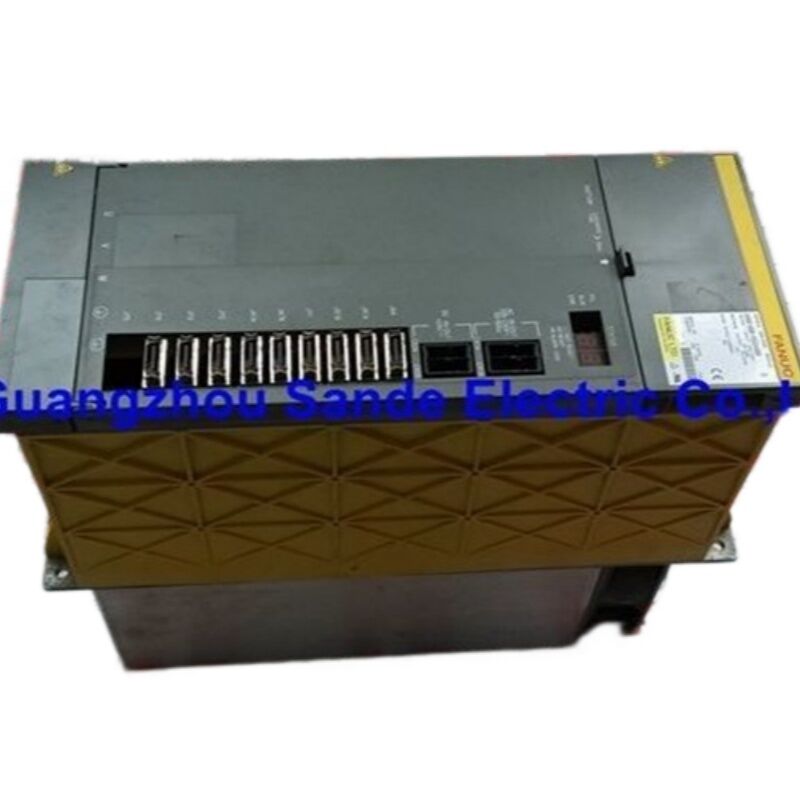

Modul Penguat Spindel A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

Modul Penguat Spindel Alpha FANUC A06B-6088-H222#H500

SPM-22 | 25,2 kW | Antarmuka Tipe 1 | Input 283–325 VDC | Output 230 VAC / 95A | Motor Spindel Alpha aP40 / Model 22 | Seri 200V | PCB Internal: A16B-2202-0432 + A20B-1006-0481

Drive yang Menjalankan Spindel

Dalam rantai perangkat keras antara kontrol CNC dan spindel pemotong, modul penguat spindel menempati posisi yang paling menuntut. Modul ini mengambil daya bus DC dari modul catu daya, mengubahnya menjadi AC tiga fasa yang diatur secara presisi pada frekuensi dan arus yang diperintahkan, dan mengirimkannya ke motor spindel pada kecepatan apa pun yang diminta oleh kontrol — baik itu 200 RPM lambat untuk lintasan ulir atau pemotongan akhir kecepatan penuh 8.000 RPM. Segala sesuatu yang mendefinisikan kinerja spindel: akselerasi ke kecepatan, akurasi kecepatan di bawah beban pemotongan yang bervariasi, presisi penghentian orientasi, dan torsi pada poros motor — berjalan melalui modul ini.

FANUC A06B-6088-H222#H500 adalah varian SPM-22 dalam seri Alpha A06B-6088: penguat spindel antarmuka Tipe 1 berperingkat 25,2 kW untuk sistem AC 200V, yang dirancang untuk menggerakkan motor spindel AC FANUC Alpha aP40 dan Model 22. Ini adalah salah satu drive spindel yang paling banyak digunakan dalam keluarga modul FANUC Alpha, dan mesin yang menggunakannya — pusat permesinan, pusat pembubutan, dan mesin penggilingan dari periode produksi era Alpha — tetap aktif di lantai bengkel secara global.

Spesifikasi Teknis

Keluarga Modul Alpha A06B-6088: Tempat H222 Berada

Sistem drive modul Alpha FANUC mengorganisir penguat spindel berdasarkan daya output terperingkatnya, dengan setiap "nomor H" dalam nomor suku cadang sesuai dengan kelas daya. Seri A06B-6088 mencakup seluruh rentang drive spindel Alpha 200V — dari unit yang lebih kecil melalui SPM-22 (penunjukan 22 kW, peringkat aktual 25,2 kW) hingga modul yang lebih besar dalam format pemasangan kabinet yang sama.

Dalam keluarga tersebut, H222 adalah drive utama untuk motor spindel di kelas motor 15–22 kW. Modul ini umum ditemukan menggerakkan motor spindel aP40 — spindel AC seri Alpha berkinerja tinggi yang muncul pada berbagai pusat permesinan dari pembuat mesin Jepang, Jerman, dan Taiwan. Motor spindel yang lebih besar memerlukan peningkatan ke H226 (SPM-26) atau H230 (SPM-30); kebutuhan spindel yang lebih kecil ditangani oleh H215 (SPM-15) atau H211 (SPM-11).

Semua modul ini berbagi format slot kabinet fisik yang sama dan pengaturan koneksi bus DC, yang merupakan bagian dari apa yang membuat sistem modul Alpha praktis bagi pembuat mesin — modul catu daya memberi daya pada bus DC, modul penguat servo dan modul penguat spindel menarik daya dari bus tersebut, dan seluruh tumpukan drive muat dalam tata letak selungkup standar.

Antarmuka Tipe 1: Apa Artinya untuk Integrasi Sistem

Akhiran #H500 pada modul ini mengidentifikasinya sebagai unit antarmuka Tipe 1. FANUC mengklasifikasikan modul penguat spindel Alpha ke dalam empat tipe antarmuka (1 hingga 4), dengan setiap tipe mendukung fungsi spindel yang semakin canggih:

Tipe 1 — varian yang digunakan dalam H222#H500 — adalah antarmuka dasar. Modul ini mendukung fungsi kontrol spindel standar yang dibutuhkan oleh sebagian besar aplikasi pusat permesinan: kontrol kecepatan variabel, orientasi spindel (M19), pergantian pemilihan roda gigi, sinkronisasi spindel dalam konfigurasi dasar, dan umpan balik kecepatan/posisi ke CNC. Antarmuka Tipe 1 berkomunikasi melalui tautan serial antara CNC dan SPM dan kompatibel dengan keluarga kontrol CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i, dan 21i yang berlaku saat generasi modul ini digunakan.

Apa yang tidak didukung oleh Tipe 1 adalah kontrol kontur Cs canggih (yang memerlukan Tipe 4 dan sensor magnetik resolusi tinggi), dan beberapa mode sinkronisasi khusus. Untuk sebagian besar pusat permesinan vertikal dan horizontal di mana modul ini digunakan, kemampuan Tipe 1 adalah semua yang dibutuhkan aplikasi.

Signifikansinya untuk pemeliharaan: saat mengganti H222#H500, unit pengganti juga harus Tipe 1 (#H500, #H501, atau akhiran #H508) — varian Tipe 3 atau Tipe 4 tidak dapat diganti meskipun peringkat daya dan motor cocok, karena koneksi antarmuka dan perangkat lunak secara fundamental berbeda.

PCB Internal: Dua Papan yang Mendefinisikan Modul

Berbeda dengan drive daya monolitik, A06B-6088-H222#H500 dibangun di sekitar dua PCB utama yang fungsinya berbeda:

PCB Kontrol (A16B-2202-0432 atau A16B-2203-033x): Papan ini menangani kecerdasan drive spindel — komunikasi serial dengan CNC, perhitungan loop kecepatan dan posisi, pembuatan perintah arus, pemantauan dan pelaporan alarm melalui tampilan 7 segmen di panel depan, dan semua penyimpanan parameter. Ketika alarm spindel terjadi yang terkait dengan perangkat lunak atau komunikasi (alarm dalam rentang AL-13 hingga AL-28), ini biasanya papan yang sedang diperiksa.

PCB Daya (A20B-1006-0481 atau A20B-1006-0487): Papan ini mengelola konversi daya aktual — sirkuit drive gerbang IGBT, pemantauan bus DC, penginderaan arus, dan koneksi antara perintah arus papan kontrol dan tahap daya yang menggerakkan motor. Alarm 12 (arus berlebih tautan DC) dan Alarm 30 (sirkuit daya arus berlebih) menunjuk ke PCB daya dan transistor IGBT terkaitnya.

Spesialis FANUC dan pusat perbaikan terkemuka menangani papan ini sebagai sub-komponen yang tidak dapat dipisahkan dari modul lengkap — mereka tidak dijual atau diganti secara independen. Modul diservis sebagai satu unit.

Akhiran #H500 dan Kompatibilitas Versi Perangkat Lunak

Akhiran setelah tanda pagar pada nomor suku cadang FANUC untuk penguat spindel mengkodekan versi perangkat lunak yang terpasang pada PCB kontrol. Untuk keluarga H222, versi Tipe 1 yang didokumentasikan adalah:

• #H500 — versi perangkat lunak produksi awal, yang paling umum di basis terpasang
• #H501 — versi perangkat lunak yang direvisi dengan pembaruan pada parameter kontrol tertentu
• #H508 — revisi perangkat lunak lebih lanjut

Versi perangkat lunak ini tidak dapat dipertukarkan. Mesin yang awalnya dikomisikan dengan H222#H500 memiliki parameter spindel dan konfigurasi antarmuka CNC yang cocok dengan versi perangkat lunak tersebut. Memasang H222#H501 sebagai pengganti langsung memerlukan verifikasi parameter dan mungkin memerlukan penyesuaian parameter penyetelan spindel saat pengoperasian kembali. Spesialis FANUC secara seragam menyarankan untuk menentukan akhiran yang tepat saat memesan pengganti, dan memverifikasi akhiran pada unit apa pun yang diterima sebelum pemasangan.

Varian #500CS juga muncul di beberapa daftar pemasok — ini adalah varian spesifikasi khusus dan harus diperlakukan terpisah dari H500 standar.

Kode Alarm Umum dan Arah Diagnostiknya

Tampilan LED 7 segmen di panel depan A06B-6088-H222#H500 menampilkan kode alarm dua digit ketika terjadi kesalahan. Yang paling sering ditemui di lapangan:

AL-03 (Sekring Tautan DC Putus) dan AL-04 (Sekring Input Putus): Sering disebabkan oleh kesalahan fasa-ke-fasa atau fasa-ke-tanah motor pada belitan motor spindel. Diagnosis standar adalah melepaskan kabel daya motor U/V/W dan memeriksa isolasi megohm ke PE sebelum menyatakan drive rusak.

AL-09 (Pemanasan Berlebih Semikonduktor Daya) dan AL-56 (Kipas Pendingin Internal Berhenti): Ini menunjukkan masalah sistem pendingin — kipas eksternal 12mm yang rusak atau kipas internal 60mm yang tersumbat/rusak. Kedua kipas adalah komponen yang dapat diganti dan merupakan pemeriksaan pertama ketika alarm ini muncul.

AL-12 (Arus Berlebih Tautan DC) dan AL-30 (Sirkuit Daya Arus Berlebih): Ini adalah alarm yang paling serius, menunjukkan tekanan atau kegagalan transistor IGBT. Urutan diagnostik yang didokumentasikan oleh spesialis FANUC dimulai dengan melepaskan kabel motor dan memerintahkan spindel — jika AL-12 tetap ada tanpa motor terhubung, modul IGBT di tahap daya kemungkinan adalah penyebabnya.

AL-24 / AL-25 (Kesalahan Transfer Serial/Berhenti): Kesalahan komunikasi antara CNC dan SPM. Diagnosis dimulai dari kabel dan konektor antara unit kontrol CNC dan penguat spindel, dan meluas ke PCB kontrol.

Pertanyaan yang Sering Diajukan

T1: Bisakah A06B-6088-H222#H501 digunakan sebagai pengganti langsung untuk #H500, atau harus akhiran cocok persis?

Akhiran #H500 dan #H501 menunjukkan versi perangkat lunak yang berbeda pada PCB kontrol. Meskipun keduanya adalah modul antarmuka Tipe 1 dengan peringkat daya perangkat keras yang identik, perbedaan perangkat lunak dapat memengaruhi kompatibilitas parameter spindel dan perilaku penyetelan pada CNC. Spesialis pemeliharaan FANUC secara konsisten menyarankan untuk mencocokkan akhiran persis saat mencari pengganti, terutama untuk pertukaran darurat di mana tidak ada waktu untuk verifikasi ulang parameter. Dalam konteks pemeliharaan terencana di mana spesialis dapat memeriksa dan memverifikasi semua parameter spindel saat pengoperasian kembali, beralih dari #H500 ke #H501 dimungkinkan tetapi memerlukan konfirmasi bahwa semua pengaturan parameter benar untuk versi perangkat lunak baru. Jangan pernah berasumsi keduanya dapat dipertukarkan plug-and-play tanpa verifikasi parameter.

T2: Motor spindel apa yang kompatibel dengan A06B-6088-H222#H500?

Modul ini ditentukan untuk motor spindel AC FANUC Alpha aP40 dan Alpha Model 22, keduanya menggunakan umpan balik sensor Alpha standar (sensor tipe M atau MZ). Peringkat 25,2 kW mencakup persyaratan daya berkelanjutan dari varian motor spindel ini dalam aplikasi pusat permesinan tipikal. Menggunakan H222 dengan motor di luar spesifikasi ini — baik motor yang jauh lebih kecil, yang berisiko ketidakstabilan kontrol karena ketidakcocokan parameter, atau motor yang lebih besar yang melebihi peringkat arus 95A modul — tidak didukung dan dapat mengakibatkan kerusakan pada penguat, motor, atau keduanya. Data parameter motor disimpan dalam NVRAM penguat spindel dan harus cocok dengan motor yang terhubung.

T3: Modul menunjukkan AL-12 dengan motor spindel terputus. Apa artinya ini?

Alarm 12 (Arus Berlebih Tautan DC) dengan kabel motor terputus dari terminal U/V/W berarti kondisi arus berlebih terjadi di dalam penguat itu sendiri, bukan di sirkuit motor. Ini menunjukkan kegagalan transistor daya IGBT di tahap daya — modul yang melakukan konversi DC-ke-AC aktual. Kegagalan IGBT pada drive spindel biasanya disebabkan oleh tekanan termal kumulatif dari degradasi sistem pendingin, korsleting sisi motor yang memberi tekanan pada transistor sebelum sekering pelindung beroperasi, atau degradasi terkait usia. Kondisi kesalahan ini umumnya memerlukan perbaikan tingkat komponen pada PCB daya oleh pusat perbaikan drive FANUC yang berkualifikasi, mengganti modul IGBT dan memeriksa sirkuit drive gerbang.

T4: Apa perbedaan praktis antara A06B-6088-H222 dan A06B-6088-H222 dalam seri HV 400V?

Seri A06B-6088 secara eksklusif kelas 200V (input tautan DC 283–325V, berasal dari suplai tiga fasa AC 200–230V). Penguat spindel Alpha kelas 400V memiliki awalan nomor suku cadang yang berbeda dalam seri A06B-6102 atau A06B-6111, dengan "HV" dalam penunjukannya dan tegangan bus DC dalam kisaran 500–700V. Kedua seri tidak dapat dipertukarkan — mereka memerlukan modul catu daya yang berbeda, varian motor yang berbeda yang diberi peringkat untuk kelas tegangan yang sesuai, dan pengkabelan kabinet yang berbeda. Jika mesin beroperasi pada suplai AC 400V dan menggunakan sistem spindel Alpha HV, A06B-6088-H222#H500 sama sekali bukan modul yang tepat. Konfirmasikan tegangan suplai mesin dan jenis modul catu daya sebelum menentukan penguat spindel Alpha apa pun.

T5: Apa tindakan pemeliharaan preventif yang direkomendasikan untuk modul ini untuk menghindari kegagalan yang tidak terjadwal?

Dua item pemeliharaan yang paling penting adalah kipas pendingin. Kipas eksternal 12mm (A90L-0001-0335/B) dan kipas internal 60mm (A90L-0001-0422) keduanya mengalami keausan seiring jam operasi, dan kegagalan kipas secara langsung menyebabkan alarm termal dan akhirnya kerusakan IGBT akibat suhu berlebih. Penggantian kipas proaktif secara terjadwal — biasanya setiap 2–3 tahun operasi berat, atau pada tanda-tanda aliran udara berkurang atau kebisingan abnormal — adalah praktik standar di antara departemen pemeliharaan mesin perkakas. Selain kipas, inspeksi berkala jalur ventilasi modul untuk akumulasi serpihan atau kontaminasi kabut pendingin, memeriksa semua koneksi terminal daya bus DC dan motor untuk korosi atau kelonggaran, dan memeriksa konektor kabel encoder/sensor adalah item rutin lainnya. Ketika drive telah disimpan, sebaiknya dinyalakan secara bertahap jika memungkinkan, karena kapasitor elektrolitik pada drive yang disimpan lama dapat mengalami masalah arus bocor yang bermanifestasi sebagai anomali bus DC saat pertama kali dinyalakan.
