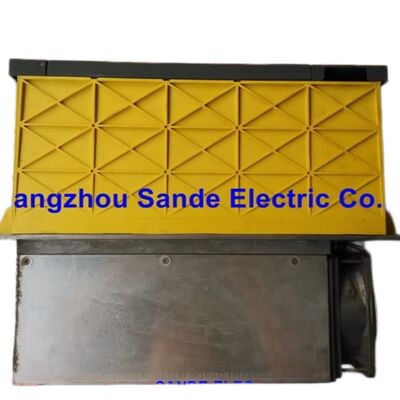

Modul Penguat Spindel Alpha FANUC A06B-6088-H226#H500

SPM-26 | Antarmuka Tipe 1 | Input 283–325 VDC | Output 230 VAC / 111A | Motor Spindel Alpha aP40 / Model 26 | Seri 200V | PCB Internal: A16B-2202-0432 + A20B-1006-0482

Satu Tingkat Lebih Tinggi dalam Tumpukan — dan Itu Terlihat

Dalam keluarga penggerak spindel FANUC Alpha, setiap peningkatan tingkat daya membawa peningkatan terukur pada arus yang dapat ditahan oleh spindel mesin. A06B-6088-H226#H500 berada tepat di atas SPM-22 dalam seri A06B-6088, membawa antarmuka Tipe 1 yang sama dan arsitektur kelas 200V yang sama, tetapi memberikan arus keluaran terukur 111A daripada 95A pada SPM-22. Peningkatan 17% dalam arus yang tersedia itulah yang menjadikan H226 modul yang tepat untuk tingkat berikutnya dari motor spindel FANUC Alpha — yang membutuhkan torsi berkelanjutan lebih banyak dan kapasitas transien lebih tinggi daripada yang dapat disediakan oleh SPM-22.

Penunjukan SPM-26 menandai modul ini sebagai unit kelas menengah dalam keluarga A06B-6088. Ini adalah penggerak yang biasanya dipasangkan dengan motor spindel FANUC Alpha Model 26 dan aP40, keduanya umum pada pusat permesinan horizontal dan vertikal yang menuntut kemampuan penghilangan logam yang serius di seluruh siklus produksi yang diperpanjang.

Spesifikasi Teknis

H226 vs. H222: Memahami Peningkatan

Baik SPM-22 (A06B-6088-H222) maupun SPM-26 (A06B-6088-H226) berbagi PCB kontrol yang sama — A16B-2202-0432 — dan arsitektur antarmuka Tipe 1 yang sama. Mereka berada dalam format slot kabinet fisik yang sama, terhubung ke bus DC dengan cara yang sama, dan berkomunikasi dengan CNC melalui tautan serial yang sama. Teknisi yang terbiasa dengan salah satunya akan segera merasa nyaman dengan yang lain.

Perbedaannya ada pada tahap daya. H226 menggunakan papan daya A20B-1006-0482 daripada A20B-1006-0481 pada H222 — rakitan yang secara fisik serupa tetapi secara elektrik berbeda yang mendukung peringkat keluaran berkelanjutan 111A yang lebih tinggi. Batas arus yang lebih tinggi ini berarti SPM-26 dapat menahan tuntutan torsi motor spindel Alpha yang lebih besar tanpa mencapai batas termal penguat selama pemotongan yang diperpanjang. Pada mesin yang menjalankan frais muka berdiameter besar, operasi pembubutan berat, atau siklus penguliran umpan tinggi pada material yang keras, ruang kepala arus tambahan itulah yang memisahkan operasi berkelanjutan yang lancar dari alarm kelebihan beban yang mengganggu.

Kedua modul tidak dapat diganti satu sama lain tanpa verifikasi parameter dan konfirmasi kompatibilitas motor — parameter motor spindel yang disimpan dalam penggerak harus sesuai dengan motor yang terhubung, dan menggunakan SPM-22 sebagai pengganti SPM-26 akan membatasi torsi spindel yang tersedia jika motor memerlukan arus yang lebih tinggi.

Kompatibilitas Motor: Alpha Model 26 dan aP40

Lini produk motor spindel seri Alpha FANUC dibangun berdasarkan pencocokan tahap daya tertentu dengan amplop kinerja motor tertentu. A06B-6088-H226#H500 adalah penggerak yang tepat untuk motor spindel Alpha Model 26 dan aP40 — keduanya adalah motor spindel AC kelas menengah yang muncul di berbagai spesifikasi OEM mesin perkakas selama tahun-tahun produksi platform Alpha.

aP40 khususnya adalah pilihan motor spindel yang umum digunakan untuk produsen pusat permesinan yang membangun mesin dalam kelas daya spindel 15–30 kW. Kombinasi rentang kecepatan torsi konstan dan daya konstan, umpan balik sensor Alpha terintegrasi, dan kompatibilitas dengan sistem modul Alpha 200V menjadikannya pasangan standar pada mesin yang dijual ke aplikasi kedirgantaraan, cetakan dan mati, serta bengkel umum. Di mana spindel mesin membawa motor ini, H226#H500 adalah modul yang ditentukan.

Antarmuka sensor Tipe 1 pada modul ini mendukung sensor M, pengkode posisi, dan sensor magnetik yang digunakan untuk orientasi spindel — kelengkapan penuh opsi umpan balik yang diharapkan oleh kontrol CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, dan 21i ketika berkomunikasi dengan konfigurasi motor spindel ini.

Regenerasi Daya dalam Arsitektur A06B-6088

Salah satu fitur desain yang disorot oleh FANUC di seluruh keluarga modul Alpha adalah regenerasi sumber daya — kemampuan untuk mengembalikan energi pengereman dari motor spindel kembali ke jalur catu daya daripada membuangnya sebagai panas dalam resistor pengereman. Ketika spindel inersia tinggi melambat dari kecepatan maksimum ke berhenti, energi kinetik motor harus pergi ke suatu tempat. Dalam arsitektur penggerak yang lebih tua, energi itu menjadi panas dalam bank resistor. Dalam sistem modul Alpha, Modul Catu Daya (PSM) menangani regenerasi, dan modul penguat spindel mengirimkan arus pengereman kembali melalui bus DC ke PSM, yang memasukkannya kembali ke catu daya AC.

Untuk H226, arsitektur ini penting secara praktis. Motor spindel di kelas Model 26 memiliki inersia rotor yang signifikan. Energi yang dilepaskan selama deselerasi cepat dari 8.000 RPM tidak sepele. Tanpa regenerasi, beban energi itu akan membutuhkan resistor pengereman besar yang didedikasikan dengan manajemen termal terkait. Dengan arsitektur PSM regeneratif, energi bersirkulasi kembali ke catu daya, mengurangi pembangkitan panas di kabinet dan menurunkan konsumsi energi bersih mesin sepanjang hari produksi.

Modul H226 itu sendiri tidak melakukan regenerasi secara independen — ini adalah fungsi tingkat sistem yang didistribusikan antara SPM dan PSM. Memastikan kapasitas regeneratif PSM sesuai dengan tuntutan servo dan spindel gabungan mesin adalah bagian dari penentuan ukuran sistem yang tepat.

PCB Internal: Dua Papan, Dua Fungsi

Secara fisik, A06B-6088-H226#H500 menampung dua papan sirkuit utama yang bekerja bersama.

Referensi Alarm: Membaca Tampilan Panel DepanPCB daya A20B-1006-0482 mengelola konversi daya bus DC menjadi AC tiga fasa pada amplitudo dan frekuensi yang diperintahkan. Ini berisi sirkuit penggerak gerbang untuk transistor IGBT, penginderaan bus DC, pengukuran arus pada fasa keluaran, dan sirkuit perlindungan perangkat keras yang mendeteksi kelebihan arus dan tegangan berlebih pada tingkat silikon sebelum dapat merusak transistor. Alarm 3, 9, 11, 12, dan 30 semuanya menunjuk ke tahap daya dan komponen terkaitnya.Tidak ada papan yang dijual atau diganti sebagai komponen terpisah — spesialis FANUC memasok dan melayani rakitan modul lengkap.

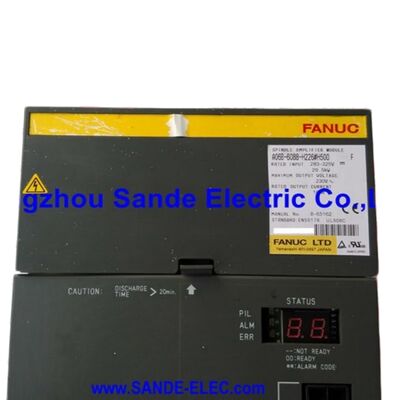

Referensi Alarm: Membaca Tampilan Panel DepanTampilan LED 7-segmen ganda pada panel depan H226 mengkomunikasikan status modul dalam dua karakter, mengikuti struktur pengkodean alarm yang sama dengan sisa keluarga Alpha SPM. Kode yang paling sering ditemui di lapangan:AL-01

(Motor Terlalu Panas) — Sakelar termal motor spindel telah trip. Periksa kipas pendingin motor dan jalur ventilasi sebelum menyalahkan modul.

AL-03

(Sekring pada DC Link Putus) — Menunjuk ke sekring DC link internal SPM, biasanya disebabkan oleh peristiwa kelebihan arus pada tahap daya. Diagnosis akar penyebab sebelum mengganti sekring.

AL-09(Semikonduktor Daya Terlalu Panas) — Suhu heatsink IGBT telah melebihi batas. Periksa kedua kipas pendingin — kipas eksternal 12mm dan kipas internal 60mm — dan verifikasi aliran udara melalui kabinet.

AL-12(Kelebihan Arus pada Sirkuit Daya) — Alarm paling serius, menunjukkan tekanan IGBT. Protokol diagnostik standar: lepaskan kabel motor U/V/W dan perintahkan spindel. Jika AL-12 hilang, kesalahan ada pada belitan motor atau kabel. Jika tetap ada, transistor tahap daya dicurigai.

AL-24 / AL-25(Kesalahan Transfer Serial / Berhenti) — Kesalahan komunikasi antara CNC dan SPM. Mulai diagnosis pada kabel dan konektor tautan serial; lanjutkan ke PCB kontrol jika integritas kabel dikonfirmasi.

Versi Perangkat Lunak #H500: Mengapa Tidak Bisa DiabaikanAkhiran setelah tanda pagar pada nomor suku cadang penguat spindel FANUC bukanlah renungan. Untuk keluarga H226, versi yang didokumentasikan adalah #H500 (rilis asli), #H501 (perangkat lunak yang direvisi), dan #500CS (spesifikasi khusus). Versi ini berisi firmware yang berbeda pada PCB kontrol A16B-2202-0432, dan perbedaannya memengaruhi kompatibilitas parameter spindel, perilaku fungsi, dan dalam beberapa kasus ketersediaan fitur spindel tertentu.

Spesialis FANUC dan pusat perbaikan CNC secara konsisten menandai peringatan yang sama: akhiran yang tepat harus cocok saat mencari pengganti. Mesin yang dikomisikan dengan H226#H500 memiliki parameter spindelnya yang cocok dengan firmware tersebut. Mengganti #H501 menimbulkan risiko ketidakcocokan parameter yang dapat menghasilkan perilaku spindel yang tidak terduga, anomali penyetelan, atau alarm langsung saat pertama kali dinyalakan setelah penggantian. Dalam konteks pemeliharaan terencana di mana teknisi yang berkualifikasi akan memverifikasi dan menyetel ulang parameter spindel, substitusi dapat dikelola. Dalam skenario kerusakan darurat, ini adalah komplikasi yang secara khusus berusaha dihindari oleh insinyur pemeliharaan FANUC yang terampil dengan menyimpan dan mencari versi akhiran yang tepat.Pertanyaan yang Sering Diajukan

Q1: Motor spindel apa yang dirancang untuk didorong oleh A06B-6088-H226#H500, dan dapatkah ia menggantikan SPM-22 (H222) dalam instalasi yang ada?

Modul ini ditentukan untuk motor spindel FANUC Alpha Model 26 dan aP40, keduanya membutuhkan arus keluaran terukur 111A yang disediakan oleh modul ini. Mengganti H226 dengan H222 (95A) pada mesin yang menggunakan motor aP22 atau lebih kecil secara teknis dimungkinkan dari sudut pandang kelistrikan — modul dengan peringkat lebih tinggi akan beroperasi pada pemanfaatan yang lebih rendah — tetapi memerlukan verifikasi parameter untuk memastikan data motor spindel yang dimuat dalam modul pengganti sesuai dengan motor yang terhubung. Arah sebaliknya — menempatkan H222 di mana H226 ditentukan — akan membatasi arus spindel yang tersedia dan tidak disarankan. Selalu cocokkan peringkat SPM dengan spesifikasi motor.

Q2: Baik H222 maupun H226 menggunakan papan kontrol A16B-2202-0432 yang sama. Apakah ini berarti kedua modul dapat dipertukarkan?

Tidak. Meskipun mereka berbagi nomor suku cadang PCB kontrol yang sama, papan daya berbeda (A20B-1006-0481 untuk H222 vs. A20B-1006-0482 untuk H226), dan parameter motor yang disimpan dalam NVRAM dicocokkan dengan peringkat motor yang berbeda. Selain itu, versi firmware memengaruhi perilaku fungsi spindel. Memasukkan H222 di mana H226 diperlukan akan membatasi keluaran arus dan dapat menghasilkan alarm kelebihan beban pada beban spindel normal. Substitusi terbalik juga tidak disarankan tanpa verifikasi ulang parameter penuh. Modul-modul ini harus diperlakukan sebagai rakitan yang cocok dengan motor, bukan sebagai tahap daya yang dapat dipertukarkan.

Q3: Apa arti penunjukan antarmuka Tipe 1 dalam istilah praktis untuk kompatibilitas sistem CNC?

Tipe 1 adalah spesifikasi antarmuka dasar dalam keluarga Alpha SPM, mendukung fungsi kontrol spindel standar yang digunakan dalam sebagian besar aplikasi pusat permesinan: kecepatan variabel, orientasi spindel (M19), pemilihan roda gigi, sinkronisasi spindel dasar, dan umpan balik kecepatan/posisi ke CNC. Ini berkomunikasi melalui tautan spindel serial FANUC dan kompatibel dengan generasi CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i, dan 30i/31i/32i. Apa yang tidak didukung adalah kontrol kontur Cs (yang memerlukan Tipe 4 dan sensor resolusi tinggi) dan mode sinkronisasi multi-spindel canggih tertentu. Untuk sebagian besar penggerak spindel pusat permesinan, kemampuan Tipe 1 adalah persis apa yang dibutuhkan aplikasi, dan menentukan jenis antarmuka yang lebih kompleks akan menambah biaya tanpa manfaat fungsional.

Q4: AL-09 (Semikonduktor Daya Terlalu Panas) terus muncul pada modul ini. Apa yang harus diperiksa terlebih dahulu?

A06B-6088-H226#H500 bergantung pada kipas eksternal 12mm (A90L-0001-0335/B) dan kipas pendingin internal 60mm (A90L-0001-0422) untuk menjaga heatsink IGBT dalam batas suhu. Kegagalan kipas adalah penyebab paling umum dari AL-09, dan kedua kipas harus segera diperiksa — memastikan mereka berputar bebas, pada kecepatan yang benar, dan bahwa bilah kipas serta saluran udara tidak terhalang oleh serpihan yang menumpuk atau residu kabut pendingin. Suhu ambien kabinet dan aliran udara melalui tumpukan penggerak adalah pemeriksaan sekunder. Jika kedua kipas dipastikan beroperasi dan alarm tetap ada, suhu ambien yang tinggi di kabinet listrik atau beban yang sebagian korsleting yang meningkatkan disipasi daya mungkin menjadi penyebabnya. Penggantian kipas proaktif secara terjadwal — biasanya setiap dua hingga tiga tahun operasi berat — adalah pemeliharaan pencegahan standar untuk penggerak spindel modul Alpha.

Q5: Apakah versi #H500 dari H226 tersedia baru, atau hanya sebagai unit yang diperbaharui/diperbaiki?

Seri A06B-6088 Alpha adalah lini produk yang matang, dan produksi pabrik baru H226#H500 tidak tersedia secara andal melalui saluran distribusi normal. Pasar pasokan terdiri dari unit yang diperbaharui yang diproses oleh pusat perbaikan spesialis FANUC, unit stok lama-baru dari distributor resmi yang telah menyimpan inventaris, dan unit bekas yang diuji yang dilepas dari mesin yang dinonaktifkan. Spesialis perbaikan FANUC yang bereputasi menguji modul-modul ini pada motor spindel FANUC yang sebenarnya dan kontrol CNC — bukan hanya pada catu daya bench — untuk memverifikasi kinerja di bawah kondisi termal dan listrik operasi nyata. Saat mencari pengganti, mengkonfirmasi metode pengujian dan ketentuan garansi dari pemasok adalah uji tuntas yang tepat sebelum pembelian. Varian #H501 dan #500CS juga beredar di pasar, dan mengkonfirmasi bahwa akhiran yang tepat cocok dengan yang asli sebelum menerima pengiriman sangat penting.
