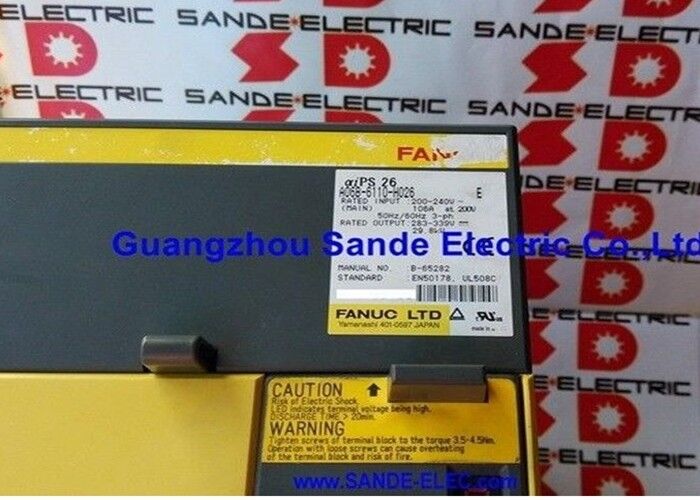

Fanuc A06B-6110-H026 | Modul Catu Daya Alpha i PSM-26i (aiPS-26) — 29,8kW, 3-Fase AC 200–240V, 106A, Bus DC 283–339V, Regenerasi Aktif — Digantikan oleh A06B-6140-H026

Gambaran Umum

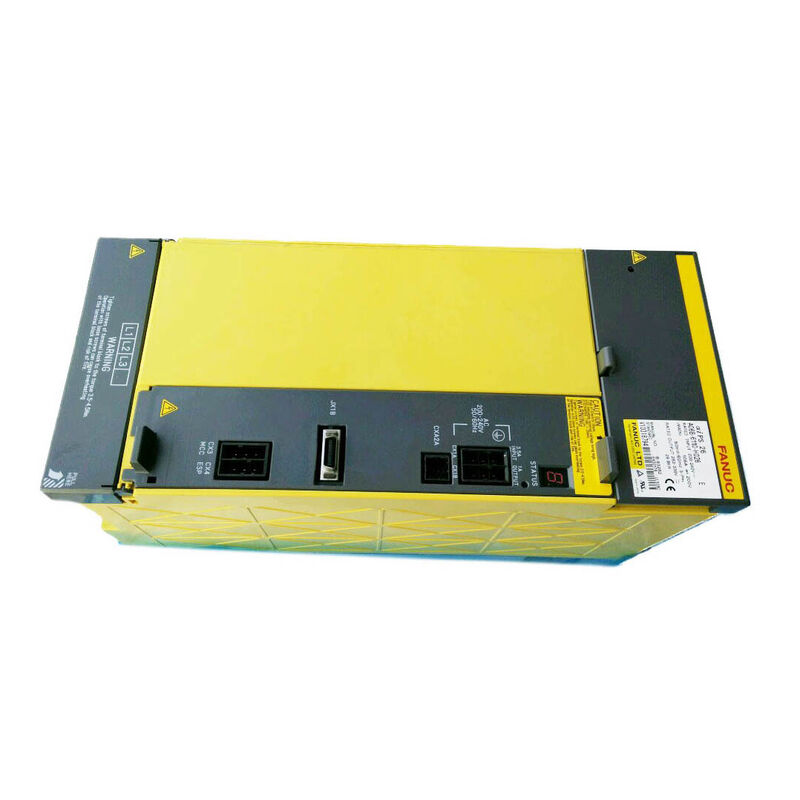

Fanuc A06B-6110-H026 adalah PSM-26i — modul catu daya 29,8kW dalam seri catu daya alpha i (A06B-6110) generasi pertama Fanuc.

Modul ini menempati posisi yang sama dalam sistem penggerak alpha i seperti yang ditempati PSM-26 (A06B-6087-H126) dalam sistem alpha asli: catu daya kelas menengah yang mencakup konfigurasi mesin paling umum, di mana spindel daya menengah dan beberapa sumbu servo menarik daya secara bersamaan dalam batas 29,8kW kontinu.

Perbedaan antara seri alpha i A06B-6110 dan seri alpha A06B-6087 bersifat arsitektural, bukan sekadar generasi. Kedua keluarga modul ini melayani generasi sistem penggerak yang secara fundamental berbeda.

PSM-26 A06B-6087 memberi daya pada amplifier SVM alpha asli (seri A06B-6079, A06B-6096) dan amplifier spindel SPM alpha asli.

PSM-26i A06B-6110-H026 memberi daya pada amplifier SVM alpha i (seri A06B-6114) dan amplifier spindel SPM alpha i (seri A06B-6120) — modul yang berkomunikasi dengan kontrol CNC 16i/18i/0i melalui bus servo optik FSSB daripada antarmuka listrik Tipe A/B yang lebih lama.

Mesin CNC tidak dapat mengganti satu keluarga catu daya dengan keluarga lain; arsitektur bus DC dan sirkuit distribusi daya kontrol berbeda.

A06B-6110-H026 adalah generasi pertama catu daya alpha i, dan telah digantikan dalam lini produk aktif Fanuc oleh A06B-6140-H026 — padanannya generasi kedua. Kedua modul melayani sistem penggerak alpha i yang sama, memberikan kelas output 29,8kW yang sama, dan mempertahankan kompatibilitas dengan amplifier SVM A06B-6114 dan amplifier SPM A06B-6120 hilir yang sama.

Transisi dari H026 ke H140-H026 membawa desain papan yang direvisi dan peningkatan daya tahan komponen, tetapi mesin yang menjalankan modul A06B-6110-H026 terus beroperasi dengan dukungan aktif dari pasar purna jual spesialis.

Spesifikasi Utama

Alpha i vs Alpha — Apa yang Dihasilkan Perubahan Generasi

Transisi dari sistem penggerak alpha asli ke generasi alpha i membawa peningkatan yang penting bagi pembuat mesin dan operator: resolusi encoder yang lebih tinggi pada motor (dari 65.536 menjadi 1.000.000 dan akhirnya 16.000.000 hitungan per putaran), komunikasi serat optik FSSB menggantikan antarmuka servo listrik yang lebih lama, bandwidth loop servo yang lebih tinggi memungkinkan kinerja kesalahan pelacakan yang lebih ketat, dan peningkatan teknologi transistor IPM pada amplifier.

Peran modul catu daya dalam memberikan peningkatan ini tidak langsung tetapi penting — A06B-6110-H026 menyediakan bus DC yang bergantung pada amplifier SVM dan SPM alpha i yang ditingkatkan.

Rentang output bus DC 283–339V PSM-26i sedikit lebih lebar di ujung atas daripada 283–325V PSM-26 asli. Ini mencerminkan regulasi catu daya yang disempurnakan pada generasi alpha i, memberikan lebih banyak ruang untuk penanganan energi regeneratif sebelum perlindungan tegangan lebih tinggi perlu campur tangan.

Koreksi faktor daya di atas 0,98 juga merupakan peningkatan rekayasa yang berarti — seri PSM alpha asli beroperasi pada faktor daya yang lebih rendah, dan konten arus harmonik yang dikembalikan ke pasokan fasilitas lebih tinggi.

Sirkuit PFC PSM-26i menyajikan beban faktor daya yang hampir menyatu ke pasokan tiga fase, yang mengurangi permintaan daya semu relatif terhadap daya nyata yang dikonsumsi, dan mengurangi distorsi harmonik pada bus pasokan fasilitas.

Pemantauan Kipas Ganda — AL-2 dan AL-A

A06B-6110-H026 adalah salah satu dari sedikit modul catu daya keluarga alpha dengan kode alarm terpisah untuk kipas pendingin eksternal (AL-A) selain alarm kipas internal (AL-2). Perbedaan ini signifikan secara operasional:

AL-2 — Kipas pendingin internal (A90L-0001-0441#39) berhenti. Kipas internal mengelola aliran udara di dalam rumah modul, mendinginkan papan kontrol dan elektronik daya. AL-2 memerlukan penggantian kipas segera.

AL-A — Kipas pendingin eksternal (A90L-0001-0509) berhenti. Kipas eksternal dipasang pada heatsink dan menarik udara melalui sirip untuk menghilangkan panas dari modul transistor IGBT. Tanpa kipas eksternal, suhu heatsink naik menuju shutdown AL-3 (suhu berlebih).

AL-A juga memerlukan penggantian kipas segera.

Membedakan antara AL-2 dan AL-A pada tampilan modul memungkinkan teknisi pemeliharaan untuk mengidentifikasi kipas mana yang rusak tanpa membuka modul — AL-2 berarti kipas internal, AL-A berarti kipas pendingin eksternal.

Kedua kipas tersedia secara terpisah sebagai suku cadang dan dapat diganti tanpa menukar modul lengkap.

Deteksi Kebocoran dan Efisiensi Regenerasi

Sirkuit deteksi kebocoran bawaan memantau arus gangguan tanah di bus DC dan kabel motor yang terhubung. Dalam sistem alpha i, resolusi encoder yang lebih tinggi dan kinerja servo yang lebih ketat dari modul SVM A06B-6114 berarti bahwa kesalahan posisi kecil dan ketidakaturan kecepatan yang disebabkan oleh degradasi isolasi belitan motor menjadi terlihat di CNC sebelum kegagalan belitan total terjadi.

Sirkuit deteksi kebocoran memberikan peringatan dini tahap daya yang melengkapi ini — mendeteksi jalur arus yang terbentuk ke tanah saat isolasi rusak.

Koreksi faktor daya >0,98 berarti A06B-6110-H026 menarik arus dari pasokan tiga fase dalam bentuk gelombang yang hampir sinusoidal, sangat sefasa dengan tegangan pasokan. Dari perspektif infrastruktur daya fasilitas, ini berarti daya semu (kVA) yang ditarik oleh PSM-26i sangat dekat dengan daya nyata (kW) yang sebenarnya dikonsumsinya.

Ini penting untuk fasilitas industri dengan penalti faktor daya dalam tarif listrik mereka, dan untuk instalasi yang ditenagai generator di mana kemampuan arus reaktif terbatas.

FAQ

Q1: Bisakah A06B-6110-H026 menggantikan A06B-6087-H126 (PSM-26, seri alpha) jika modul lama rusak?

Tidak. Modul catu daya alpha (A06B-6087) dan alpha i (A06B-6110) tidak dapat dipertukarkan.

Arsitektur distribusi daya kontrol dan antarmuka bus DC antara PSM dan amplifier SVM/SPM berbeda antar generasi.

A06B-6110-H026 dirancang untuk beroperasi dengan amplifier SVM A06B-6114 dan amplifier SPM A06B-6120; A06B-6087-H126 beroperasi dengan amplifier SVM A06B-6079/6096 dan amplifier SPM A06B-6088/6102.

Mesin yang menjalankan amplifier alpha asli harus menggunakan keluarga PSM alpha asli.

Q2: A06B-6110-H026 telah digantikan oleh A06B-6140-H026 — apakah H026 masih memadai untuk mesin yang beroperasi, atau haruskah ditingkatkan ke H140?

A06B-6110-H026 sepenuhnya memadai untuk mesin yang dilayaninya saat ini — ia memberikan output 29,8kW yang sama, mempertahankan bus DC 283–339V yang sama, dan mendukung keluarga amplifier A06B-6114/A06B-6120 yang sama seperti pengganti A06B-6140-H026.

H140 adalah penunjukan produksi saat ini dengan desain papan internal yang direvisi untuk daya tahan yang lebih baik, tetapi bukan peningkatan fungsional dalam arti operasional yang berarti untuk mesin yang berjalan dengan benar dengan H026.

Ketika H026 akhirnya memerlukan penggantian, H140 adalah penerus alami dan kompatibel secara plug-and-play dengan rak penggerak yang sama.

Q3: Alarm CNC apa yang muncul pada kontrol 16i atau 18i ketika PSM-26i mengalami kesalahan?

Alarm modul catu daya alpha i muncul pada tampilan panel depan modul sebagai AL-1 hingga AL-7 dan AL-A, AL-E. Di layar CNC, tampilan alarm yang sesuai bergantung pada apakah kesalahan tersebut juga menyebabkan modul SVM atau SPM yang terhubung beralarm.

Jika bus PSM runtuh (AL-4, penurunan tegangan) atau PSM mati, semua sumbu servo yang terhubung kehilangan daya dan SV-0401 (pemutusan amplifier servo) atau alarm SP (pemutusan spindel) muncul secara bersamaan untuk semua sumbu — pola alarm serentak di semua sumbu ini sendiri merupakan diagnostik kesalahan tingkat PSM daripada kesalahan amplifier sumbu individu.

Periksa tampilan panel depan PSM secara langsung untuk kode alarm PSM tertentu.

Q4: Ketentuan kelistrikan fasilitas apa yang diperlukan untuk input terukur 106A A06B-6110-H026?

Input terukur kontinu 106A pada 200V memerlukan pemutus sirkuit yang diberi peringkat 125–150A, dengan karakteristik trip yang mengakomodasi transien lonjakan startup tanpa operasi yang mengganggu. Penampang kabel untuk 106A pada suhu sekitar instalasi harus mematuhi standar kelistrikan yang relevan.

Reaktor AC yang sesuai untuk kelas arus ini direkomendasikan untuk membatasi injeksi arus harmonik dan mengurangi lonjakan startup.

Transformator fasilitas yang memberi daya pada sirkuit ini harus memiliki kapasitas yang memadai untuk permintaan daya nyata 29,8kW ditambah daya reaktif yang ditarik selama startup.

Q5: Bisakah A06B-6110-H026 memberi daya pada unit amplifier servo beta i (seri A06B-6130) selain modul SVM alpha i?

Unit amplifier servo Beta i (seri A06B-6130) memiliki catu daya mandiri dan tidak menarik daya dari bus PSM utama — mereka terhubung langsung ke pasokan AC dan menghasilkan bus DC internal mereka sendiri.

Bus PSM-26i alpha i hanya memasok modul SVM alpha i A06B-6114 dan modul SPM alpha i A06B-6120. Unit Beta i terhubung ke rantai FSSB CNC bersama dengan amplifier alpha i tetapi diberi daya secara independen.

A06B-6110-H026 tidak perlu diukur atau dipilih berdasarkan permintaan daya unit beta i apa pun.
