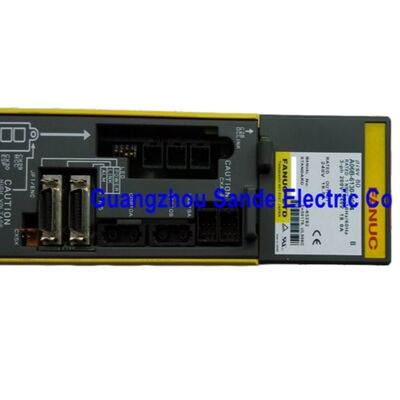

FANUC A06B-6130-H004 — Penguat Servo Sumbu Tunggal Seri Beta i, Antarmuka FSSB, 80A

Identifikasi Produk

Nomor Suku Cadang: A06B-6130-H004

Seri: Seri FANUC MELSERVO Beta i (βi)

Penunjukan Model: SVM1-80i (Modul Servo Sumbu Tunggal, kelas 80A)

Antarmuka: FSSB — FANUC Servo Serial Bus (serat optik)

Manual Referensi: B-65322

Apa Unit Ini

Di antara jajaran penguat servo Beta i FANUC, A06B-6130-H004 menempati peran yang spesifik dan terdefinisi dengan baik: ini adalah modul sumbu tunggal 80A — unit dengan kapasitas terbesar dalam seri SVM1 Beta i generasi pertama. Sementara varian H001 (20A) dan H002 (40A) yang lebih kecil menangani sumbu tugas ringan, H004 dibuat untuk sumbu yang menuntut arus tinggi yang berkelanjutan dan respons akselerasi yang cepat: pengubah alat otomatis, mekanisme pengindeksan turret, dan sumbu putar atau linier presisi yang umum pada mesin EDM.

Apa yang membedakan seluruh keluarga penguat Beta i dari seri Alpha iSV adalah arsitekturnya. A06B-6130-H004 bukanlah modul dalam arti tradisional — ia membawa bagian catu daya terintegrasinya sendiri, membuatnya mandiri secara elektrik. Hal ini memungkinkannya untuk dipasang di mana saja pada mesin perkakas, terlepas dari unit catu daya PSM eksternal. Bagi pembuat mesin yang merancang kabinet kontrol yang ringkas atau memposisikan penggerak di dekat sumbu yang dilayaninya, kemandirian ini adalah keuntungan praktis yang nyata.

Komunikasi dengan CNC FANUC berjalan melalui FSSB — FANUC Servo Serial Bus — menggunakan kabel serat optik. Koneksi serat menghilangkan kerentanan kebisingan kabel sinyal listrik pada jarak yang umum dalam instalasi mesin perkakas, dan komunikasi sinkron berkecepatan tinggi dari protokol FSSB adalah yang memungkinkan keluarga kontrol 0i-C dan 0i-D mencapai sinkronisasi posisi multi-sumbu yang ketat di semua penggerak yang terhubung secara bersamaan.

Spesifikasi Teknis

Catu Daya Bawaan: Mengapa Penting di Lantai Pabrik

Arsitektur standar untuk penguat servo FANUC Alpha i melibatkan Modul Catu Daya (PSM) bersama yang mengkondisikan daya bus DC untuk beberapa modul SVM yang dirangkai secara berurutan pada bus umum. Seri Beta i SVM1, termasuk A06B-6130-H004, mengambil pendekatan yang sama sekali berbeda. Setiap unit menggabungkan tahap penyearah dan bus DC-nya sendiri — tidak diperlukan PSM eksternal.

Dari perspektif desain mesin, arsitektur mandiri ini memiliki konsekuensi nyata. Pemasangan lebih sederhana: satu set koneksi input tiga fasa, satu jalur suplai kontrol 24V DC, dan satu kabel serat FSSB. Tidak ada urutan tegangan bus, tidak ada PSM bersama yang perlu diukur terhadap kombinasi beban sumbu, dan tidak ada risiko kegagalan PSM yang mematikan beberapa sumbu secara bersamaan. Jika A06B-6130-H004 mengalami kegagalan, mesin kehilangan satu sumbu — bukan semua sumbu yang berbagi catu daya bersama.

Untuk tim pemeliharaan, logika yang sama berlaku. Mengganti A06B-6130-H004 adalah penggantian yang mudah: putuskan input tiga fasa, output daya motor, serat FSSB, suplai kontrol 24V, dan kabel rem jika terpasang. Unit pengganti datang dengan catu daya sendiri yang sudah terintegrasi. Tidak ada perhitungan ukuran PSM, tidak ada re-komisioning bus.

Komunikasi FSSB: Tautan CNC

FSSB — FANUC Servo Serial Bus — adalah protokol komunikasi serial berkecepatan tinggi milik FANUC untuk menghubungkan CNC ke penguat servo. A06B-6130-H004 terhubung ke port FSSB CNC melalui kabel serat optik, dan media serat optik bukanlah detail yang tidak penting. Lingkungan mesin perkakas menghasilkan interferensi elektromagnetik yang signifikan: penggerak frekuensi variabel, pemanasan induksi, kumparan relai, dan catu daya switching semuanya menciptakan kebisingan yang dapat merusak kabel tembaga tingkat sinyal pada jalur kabinet ke sumbu yang panjang. Serat tidak membawa potensial listrik dan kebal terhadap semuanya.

Di sisi komunikasi, FSSB beroperasi secara sinkron dengan siklus interpolasi CNC. Setiap perintah posisi, setiap paket umpan balik encoder, dan setiap pertukaran parameter antara CNC dan A06B-6130-H004 terjadi secara terkunci dengan siklus komputasi CNC — biasanya 1ms pada sistem 0i standar, dengan opsi siklus yang lebih cepat tersedia pada kontrol seri 30i. Tautan sinkron ini adalah yang memungkinkan gerakan sumbu terkoordinasi yang mulus dan akurat, karena CNC mengetahui secara tepat kapan setiap penggerak akan mengeksekusi setiap peningkatan posisi.

Aplikasi Mesin Perkakas Khas

Sumbu Pengubah Alat Otomatis (ATC). Lengan ATC pada pusat pemesinan vertikal — mekanisme yang secara fisik menarik alat dari spindel, berayun ke majalah alat, dan mengembalikan alat baru — harus menyelesaikan siklusnya dengan cepat dan berulang, sepanjang giliran kerja. Akselerasi cepat ke posisi yang ditentukan, deselerasi dan penghentian yang tajam, penahan rem positif saat alat ditukar. Kemampuan arus puncak 80A dari A06B-6130-H004 memberikan ruang kepala torsi akselerasi yang dibutuhkan sumbu ATC, dan tautan FSSB memberikan latensi konfirmasi posisi yang diperlukan untuk mengunci gerakan ATC dengan orientasi spindel dan urutan penguncian/pembukaan kunci alat.

Sumbu pengindeksan turret bubut CNC. Pengindeksan alat turret pada pusat pemesinan putar serupa dalam karakter dengan operasi ATC: gerakan pendek, cepat, presisi ke posisi terindeks, dieksekusi berkali-kali per jam. Arus puncak tinggi untuk akselerasi cepat, penahanan posisi yang baik setelah terindeks, dan pemulihan yang andal dari beban ujung alat selama pemotongan. Bubut seri FANUC 0i dengan turret dalam rentang ukuran motor βiS berada dalam amplop aplikasi A06B-6130-H004.

Mesin kawat dan sinker EDM. Mesin EDM kawat dan EDM sinker menggunakan sumbu servo untuk mengontrol posisi elektroda pada resolusi yang sangat halus dan dengan respons yang teredam dengan baik. Beban sumbu seringkali rendah tetapi persyaratan bandwidth posisi tinggi — CNC membutuhkan penggerak untuk merespons dengan cepat terhadap perintah koreksi posisi halus. Tautan komunikasi FSSB dan rantai umpan balik encoder βiS menjaga latensi perintah-ke-respons tetap ketat.

Sumbu keempat dan kelima pada pusat pemesinan. Aksesori meja putar dan meja miring pada pusat pemesinan memerlukan sumbu servo yang sesuai dengan motor yang menggerakkan meja. Untuk meja putar yang lebih kecil dalam rentang motor βiS, A06B-6130-H004 menyediakan peringkat arus yang tepat dikombinasikan dengan antarmuka FSSB yang terintegrasi secara alami ke dalam konfigurasi kontrol seri 0i atau 30i yang ada.

Perangkat Keras Internal: Apa yang Ada di Dalam

A06B-6130-H004 dibangun di sekitar tiga rakitan fungsional. Tahap daya berisi satu modul transistor 50A (IGBT) yang menangani inversi PWM dari bus DC ke output motor tiga fasa. Papan pengkabelan — A16B-3200-051x — menyediakan lapisan interkoneksi antara tahap daya, konektor, dan papan kontrol. PCB kontrol — A20B-2101-005x — menangani komunikasi FSSB, pemrosesan loop arus, dekoding umpan balik encoder, dan semua pemantauan perlindungan.

Dari ketiga ini, modul transistor adalah satu-satunya komponen daya yang tersedia secara terpisah untuk perbaikan tingkat papan. Kedua PCB tidak tersedia sebagai suku cadang mandiri melalui saluran standar; jika salah satu papan gagal, jalur yang ekonomis adalah pertukaran unit lengkap atau perbaikan spesialis dengan peralatan pengujian yang sesuai. Sekring dan kipas pendingin internal juga dapat diservis sebagai komponen individual, yang mencakup item pemeliharaan terkait usia yang paling umum.

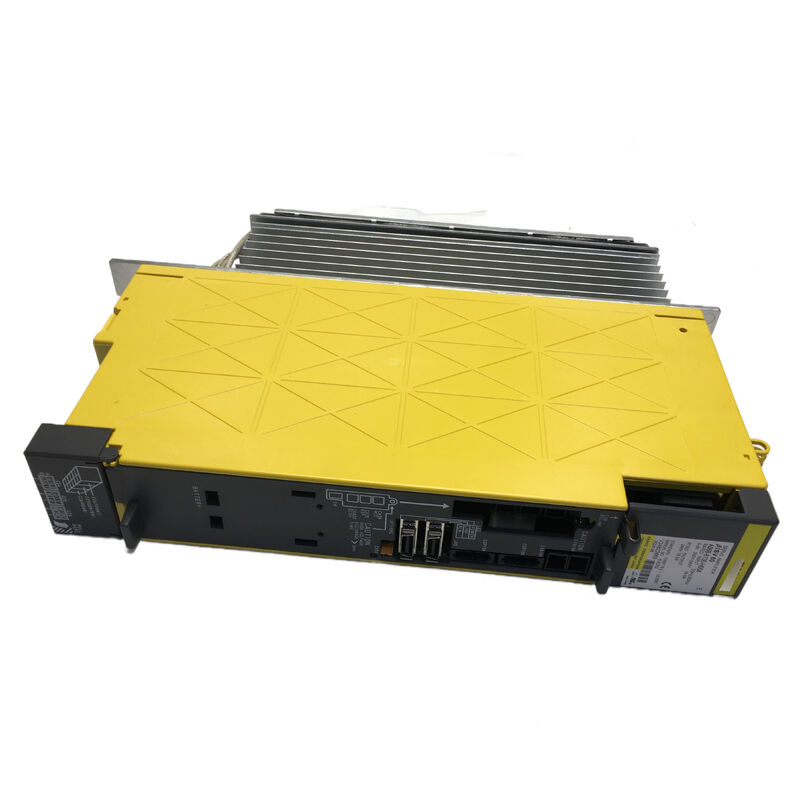

Bentuk faktor 263 × 335 × 59mm — sempit dan tinggi — mencerminkan jejak pemasangan rel kabinet standar FANUC Beta i. Unit dipasang secara vertikal dengan sirip heatsink diorientasikan untuk konveksi alami vertikal, dilengkapi oleh kipas udara paksa internal. Kedalaman 59mm memungkinkan tata letak kabinet yang relatif ringkas bahkan ketika beberapa unit dipasang berdampingan.

Konteks Seri Beta i: Keluarga A06B-6130

Seri A06B-6130 mencakup seluruh jajaran penguat SVM1 sumbu tunggal Beta i generasi pertama. H004 adalah varian arus tertinggi:

Keempatnya berbagi antarmuka serat FSSB yang sama, arsitektur catu daya mandiri yang sama, dan rentang operasi 0°C–55°C yang sama. Pemilihan di antara mereka ditentukan oleh arus terukur dan puncak motor servo yang digerakkan. Mencocokkan peringkat arus penguat dengan motor sangat penting: penguat yang terlalu kecil akan mencapai batas arus puncaknya selama akselerasi dan memicu alarm arus berlebih, sementara penguat yang terlalu besar tidak memberikan manfaat dan membuang ruang kabinet.

Sorotan Pemasangan dan Pemeliharaan

Jarak pendinginan. Kipas internal menarik udara melalui sirip heatsink. Pedoman pemasangan Mitsubishi dan FANUC untuk penggerak yang dipasang di rak jenis ini umumnya meminta jarak minimum di atas dan di bawah unit untuk aliran udara — jarak yang terhalang menyebabkan suhu heatsink meningkat dan degradasi modul transistor prematur. Verifikasi bahwa posisi pemasangan memberikan ventilasi yang memadai sesuai dengan manual B-65322.

Daya kontrol 24V DC. Pasokan 24V DC untuk papan kontrol harus bersumber dari rel 24V utama mesin, tetapi dengan sekering individual untuk setiap penguat untuk mencegah kegagalan papan kontrol menarik seluruh rel 24V dan merusak sirkuit kontrol lainnya secara bersamaan.

Penanganan kabel serat. Kabel serat FSSB memiliki spesifikasi radius tikungan minimum. Tikungan tajam pada konektor atau di sepanjang jalur kabel menyebabkan kehilangan penyisipan yang akhirnya menyebabkan kesalahan komunikasi — alarm deteksi sumbu atau kesalahan komunikasi sinkron pada tampilan CNC. Saat merutekan serat, hindari mengikatnya erat-erat pada tepi logam atau melalui sudut tajam.

Pemeliharaan kipas. Kipas pendingin internal memiliki masa pakai terbatas, biasanya disebutkan dalam dokumentasi pemeliharaan FANUC sekitar 20.000–30.000 jam operasi. Pada mesin yang berjalan dua atau tiga giliran, ini berarti interval inspeksi atau penggantian kipas yang direkomendasikan beberapa tahun. Kegagalan kipas menyebabkan trip termal pada tingkat beban yang lebih rendah dari yang diharapkan dan, pada akhirnya, kerusakan modul transistor akibat suhu berlebih yang berkelanjutan.

Pemeriksaan parameter setelah penggantian. Saat pertama kali dinyalakan setelah pertukaran A06B-6130-H004, CNC akan menjalankan urutan inisialisasi servo melalui FSSB. Verifikasi bahwa parameter tipe motor servo diatur dengan benar untuk motor sumbu, bahwa umpan balik encoder aktif, dan bahwa posisi referensi sumbu ditetapkan kembali jika mesin menggunakan sistem encoder absolut.

FAQ

Q1: Sistem CNC apa yang kompatibel dengan A06B-6130-H004?

A06B-6130-H004 berkomunikasi melalui antarmuka serat optik FSSB (FANUC Servo Serial Bus) dan kompatibel dengan keluarga CNC FANUC Seri 0i-C, 0i-D, 30i, 31i, dan 32i. Ini tidak kompatibel dengan kontrol FANUC yang lebih lama yang mendahului FSSB, atau dengan penguat SVM seri Alpha i yang berbagi bus DC dengan modul catu daya PSM.

Q2: Motor servo apa yang digerakkan oleh A06B-6130-H004?

Ini dirancang untuk motor servo seri FANUC βiS (Beta i S) dalam rentang arus yang sesuai — terutama model seperti βiS 12/3000 dan βiS 22/3000. Motor harus dicocokkan dengan kemampuan arus puncak 80A / terukur 18.5A penguat. Mencoba menggerakkan motor yang lebih besar yang membutuhkan arus puncak lebih dari 80A akan menyebabkan kesalahan perlindungan arus berlebih.

Q3: Apakah A06B-6130-H004 memerlukan modul catu daya PSM FANUC eksternal?

Tidak. Berbeda dengan penguat seri Alpha iSV, A06B-6130-H004 memiliki catu daya terintegrasi sendiri dan terhubung langsung ke input daya 200–240VAC tiga fasa. Tidak diperlukan modul PSM eksternal, yang menyederhanakan pemasangan listrik dan tata letak kabinet.

Q4: Alarm apa yang menunjukkan A06B-6130-H004 yang gagal, dan apa hal pertama yang harus diperiksa?

Indikator kesalahan yang paling umum adalah alarm inverter (alarm SV 401/421 pada FANUC 0i), alarm arus berlebih, dan kesalahan deteksi sumbu pada tampilan CNC. Sebelum menganggap penguat telah gagal, periksa hal berikut: verifikasi kabel serat FSSB terpasang sepenuhnya dan tidak rusak; konfirmasikan suplai kontrol 24V DC ada dan dalam toleransi; periksa kipas pendingin internal berputar; dan periksa sekering input. Jika semua ini diperiksa, kesalahan lebih mungkin terjadi di dalam penguat — modul transistor, papan kontrol, atau papan daya.

Q5: Bisakah papan internal (A20B-2101-005x, A16B-3200-051x) diganti secara terpisah?

PCB ini tidak tersedia sebagai suku cadang mandiri melalui saluran standar. Untuk kegagalan tingkat papan, pilihan praktisnya adalah perbaikan unit lengkap oleh fasilitas perbaikan yang berpengalaman FANUC, atau pertukaran untuk A06B-6130-H004 yang diperbaharui. Modul transistor internal, sekering, dan kipas pendingin dapat diservis secara terpisah dan mencakup kegagalan terkait keausan yang paling umum.
