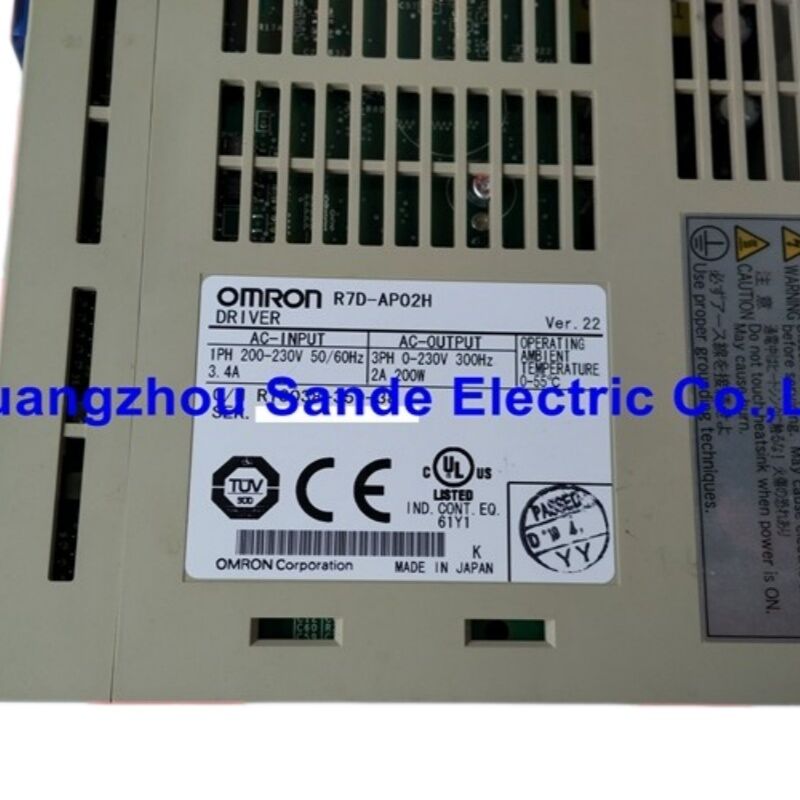

OMRON R7D-AP02H SmartStep Servo Drive Seri A

Ketika Motor Stepper Tidak Cukup Lagi

Ada momen tertentu dalam desain mesin ketika motor stepper yang tampak seperti pilihan yang tepat mulai mengungkapkan batasnya. langkah yang terlewatkan di bawah beban, overheating pada kecepatan berkelanjutan,atau getaran yang muncul di bagian yang selesai.Omron R7D-AP02Hdibangun khusus untuk saat itu.

Bagian dari OMRONSmartStep Seri A, R7D-AP02H adalah200W AC servo drivedirancang untuk menempati kelompok biaya yang sama dan kesederhanaan kabel sebagai sistem stepper, sambil memberikan kinerja loop tertutup dari servo sejati. accept a pulse-string command from any general-purpose controller with pulse output — the same type of signal a stepper driver receives — and drive a brushless AC servo motor with real-time position feedback, penyetelan gain otomatis, dan perlindungan terhadap stall dan overload yang stepper tidak bisa menawarkan.

Hasilnya adalah drive yang cocok dengan arsitektur gerak yang ada tanpa menulis ulang kode PLC,sementara memecahkan keakuratan posisi dan masalah keandalan bahwa sistem berbasis stepper berkembang di bawah beban dunia nyata.

SmartStep A: Apa yang dirancang untuk diselesaikan

OMRON menempatkan seri SmartStep A pada celah tertentu di pasar otomatisasi:aplikasi yang cukup kompleks untuk membutuhkan kinerja servo tetapi cukup mudah bahwa biaya dan kedalaman pemrograman dari SGDH-kelas drive penuh tidak dibenarkanMesin pengemasan, stasiun pelabelan, konveyor kecil, tabel pengindeksan, dan sistem pick-and-place sederhanadan profil gerak pada dasarnya hanya pergi-ke-posisi.

SmartStep A drive beroperasi padainput pulsa-stringPengendali output arah dan impuls langkah, drive mengeksekusi gerakan dan memverifikasi penyelesaian melalui loop umpan balik encoder.Pengemudi servo menangani semua servo matematika loop tertutup secara internalDari perspektif PLC, antarmuka tidak lebih kompleks daripada kabel driver stepper; perbedaan kinerja sepenuhnya berada di dalam drive.

Panel depanSaklar DIPMengelola konfigurasi dasar ?? jenis input denyut, arah motor, perilaku pengereman dinamis tanpa memerlukan perangkat lunak atau unit parameter untuk pengaturan standar.Ini adalah keputusan desain yang disengaja: Drive SmartStep A dimaksudkan untuk dikonfigurasi oleh insinyur pemeliharaan di lantai pabrik, bukan spesialis servo.

Spesifikasi Teknis

Memahami Nomor Model: R7D-AP02H

Nomor bagian SmartStep A OMRON mengikuti logika yang konsisten yang perlu diketahui saat melakukan referensi silang atau sumber alternatif:

R7DSmartStep Servo Driver
APModel standar (tipe input string pulsa)
02Kelas daya 200W (01 = 100W, 04 = 400W, 08 = 750W)
HKelas tegangan 200V AC (sufiks L akan menunjukkan 100V AC)

H/L sufiks tidak dapat ditukarkan. R7D-AP02L secara listrik tidak kompatibel dengan kabel pasokan 200V dan dirancang untuk lingkungan distribusi AC 100V terpisah.Sufiks tegangan harus sesuai dengan instalasi.

Servo motor yang kompatibel

R7D-AP02H cocok dengan OMRON200W SmartStep A servo motorDua gaya tubuh tersedia untuk kebutuhan instalasi mekanis yang berbeda:

Badan silinder (standar):

• R7M-A20030-S1 ?? dengan tombol poros, tanpa rem
• R7M-A20030-BS1 ?? dengan kunci poros, dengan rem mati daya 24V DC

Gaya datar (tubuh pendek):

• R7M-AP20030-S1 ?? versi jejak kompak
• R7M-AP20030-BS1 ?? bodi datar dengan opsi rem

Kedua keluarga motor memiliki nilai listrik 200W yang sama:0.637 N·m torsi nominal,3,000 r/menit kecepatan nominal, dan4,500 r/menit kecepatan maksimum sementara. torsi puncak mencapai1.91 N·m sekitar tiga kali torsi nominal  untuk permintaan akselerasi singkat.2,000 denyut per putaranpada fase A dan B, dengan satu impuls Z per putaran untuk referensi homing.

Panjang kabel encoder antara motor dan drive mempengaruhi kekebalan sistem terhadap kebisingan.OMRON merekomendasikan kabel standar untuk rute tetap dan kabel robot (konstruksi fleksibel) untuk instalasi di mana kabel harus bergerak dengan motor.

Otomatis Real-Time Tuning

Komisioning servo tradisional melibatkan penyesuaian keuntungan loop iteratif: jalankan motor, amati respons pada osiloskop atau analizer gerak, sesuaikan keuntungan proporsional dan integral, ulangi.SmartStep A drive mengotomatisasi proses ini.

PeraturanAuto real-time tuningFungsi terus memantau karakteristik inersia dan beban motor selama operasi yang sebenarnya.Penggerak menyesuaikan keuntungan kontrol internalnya secara real time untuk mempertahankan respons servo yang optimal saat kondisi beban berubah fitur yang penting di mesin di mana beban bervariasi berdasarkan siklus, seperti peralatan kemasan yang menangani produk dengan berat yang bervariasi atau konveyor dengan pemuatan intermiten.

Untuk mesin dengan beban yang konsisten dan dapat diulang, drive juga dapat beroperasi dalam mode fixed-gain setelah keuntungan ditetapkan, yang memberikan perilaku yang dapat diprediksi dan dapat diulang di seluruh siklus daya.

Input Command Flexibility dan Control I/O

R7D-AP02H menerimaperintah posisi string pulsadalam tiga format, dapat dipilih melalui saklar DIP panel depan:

• Denyut + ArahPerhitungan pulsa terpisah dan sinyal arah (format output PLC yang paling umum)
• Pulsa CW / CCW¢ Pelan-pelan pulsa maju dan mundur terpisah
• 90° Perbedaan Faseinput gaya encoder A/B kuadrat

Frekuensi input pulsa maksimum adalah500 kpp(kilo-pulsa per detik), yang menetapkan batas atas seberapa cepat perintah posisi dapat dikirim ke drive.kecepatan perintah 500 kpps sesuai dengan kecepatan maksimum yang diperintahkan 15,000 r/menit baik di atas batas fisik motor, sehingga pulsa laju input tidak pernah kinerja kemacetan dalam aplikasi SmartStep A khas.

Kontrol I/O mencakup sinyal servo interlock standar:Servo ON,alarm reset,Batas hambatan penggerak maju/belakang, danInput dan output tujuan umumuntuk konfirmasi posisi dan status alarm.output monitor analog(CN4) memberikan sinyal tegangan real-time yang proporsional dengan kecepatan motor dan torsi arus yang berguna untuk diagnostik osiloskop tanpa menghubungkan perangkat lunak PC.

Komunikasi serial: RS-232C dan RS-422A

Kedua port serial hadir dan fungsional pada R7D-AP02H.Port RS-232C(CN3) terhubung ke PC yang menjalankan perangkat lunak Unit Parameter OMRON untuk akses parameter penuh, pemantauan, dan pengaturan drive.Antarmuka RS-422Amendukung multi-drop wiring, memungkinkan satu PC atau HMI untuk berkomunikasi dengan beberapa drive pada bus bersama

Untuk pengoperasian dasar dan penyesuaian parameter di lapangan, OMRONR7A-PR02A Unit Parameter genggamterhubung langsung ke CN3 tanpa laptop.Ini adalah alat yang membuat SmartStep A benar-benar dapat dirawat di lingkungan industri di mana PC tidak selalu di lantai ketika kesalahan perlu dibersihkan.

Brem Dinamis dan Regenerasi

Ketika servo motor melambat, ia bertindak sebagai generator, mengembalikan energi ke DC bus drive.penyerapan energi regeneratifkapasitas nominal pada37.1 JUntuk sebagian besar aplikasi 200W dengan beban inersia sedang dan ramp decelerasi normal, penyerapan internal cukup.

Untuk aplikasi dengan beban inersia yang lebih tinggi atau siklus decelerasi yang sering dan cepat,resistor regenerasi eksternaldapat dihubungkan ke terminal B1 dan B2 untuk menyediakan kapasitas disipasi tambahan.

Brem Dinamis rem resistif yang diaktifkan ketika drive gagal atau kehilangan daya  dapat dikonfigurasi melalui saklar DIP. Ini menentukan seberapa agresif motor melambat untuk berhenti pada kehilangan daya,yang memiliki implikasi langsung terhadap keselamatan mesin dan tekanan mekanis pada drivetrain.

Status Produsen dan Catatan Sumber

R7D-AP02H adalahdihentikan oleh OMRONSmartStep seri A telah digantikan oleh kemudian OMRON servo platform dengan diperluas fitur set dan kemampuan jaringan.basis terpasang sistem SmartStep A di lapangan tetap besar drive dijual secara global sepanjang tahun 2000-an ke 2010, dan banyak mesin yang dibangun di sekitar mereka terus beroperasi.

Unit penggantian diperoleh darisurplus industri dan saluran peralatan yang direnovasiSaat membeli, konfirmasi bahwa unit telah diuji fungsi di bawah beban dan bukan hanya diperiksa secara visual,dan memverifikasi bahwa versi firmware kompatibel dengan aplikasi Anda jika parameter migrasi dari drive yang ada direncanakan. Fungsionalitas inti dari R7D-AP02H didokumentasikan dengan baik dalam OMRON Manual Pengguna (Cat. No. I533-E1-04) dan Manual Konfigurasi Sistem,Keduanya tetap tersedia untuk umum dari arsip dokumentasi OMRON.

Pertanyaan yang Sering Diajukan

T1: Jenis pengontrol apa yang dapat mengontrol R7D-AP02H, dan apakah itu membutuhkan PLC OMRON sendiri?

Tidak ada pengontrol khusus OMRON yang diperlukan.input perintah string pulsa standar jenis output sinyal yang sama oleh hampir semua PLC dengan fungsi output pulsa built-in, pengendali gerak khusus, sistem CNC, dan indeks stepper.atau 90° perbedaan fase) dipilih oleh saklar DIP pada panel depan drive. Antarmuka perintah drive adalah controller-agnostic: jika controller Anda dapat output pulsa digital dan sinyal arah hingga 500 kpps, itu dapat memerintah drive ini.PLC OMRON sendiri dan pengontrol gerak bekerja secara alami dengan drive ini, tetapi pengontrol pihak ketiga dari Mitsubishi, Keyence, Panasonic, atau produsen lain sama-sama kompatibel selama tingkat sinyal output pulsa berada dalam spesifikasi input drive.

T2: Apa perbedaan antara R7D-AP02H dan R7D-AP02L, dan dapatkah mereka diganti?

Satu-satunya perbedaan antara kedua model ini adalahKelas tegangan masukan:

• R7D-AP02H¢ Fase tunggal200/230V AC(170~253V), 50/60 Hz
• R7D-AP02L¢ Fase tunggal100/115V AC, 50/60 Hz

Mereka adalahtidak kompatibel secara listrikdan tidak dapat digantikan satu sama lain tanpa juga mengubah kabel catu daya. varian H dan L juga berpasangan dengan set yang berbeda dari servo motor,tapi parameter motor yang sensitif tegangan berbeda antara kelas tegangan. kabel servo kompatibel di kedua varian.selalu mencocokkan huruf akhiran dengan kelas tegangan dari instalasi asli.

T3: Drive menunjukkan kode alarm. Bagaimana saya mendiagnosis dan mengatur ulang tanpa perangkat lunak PC?

R7D-AP02H memilikilayar LED 7-segmen panel depanKetika alarm terjadi, layar menunjukkan kode dua karakter (misalnya, AL.14, AL.21, AL.40) yang mengidentifikasi kategori kesalahan spesifik: kesalahan encoder, overvoltage, undervoltage, overcurrent, overload, kesalahan regenerasi, overspeed, atau kelebihan penyimpangan posisi, antara lain.OMRON SmartStep A User Manual (I533-E1-04) berisi tabel kode alarm lengkap dengan penyebab dan tindakan korektif untuk setiap kodeSetelah menyelesaikan penyebab akar, alarm dapat diatur kembali dengan sementara mengaktifkanMasukan reset alarmpada strip terminal kontrol drive tidak diperlukan PC untuk ini. Jangan berulang kali mengatur ulang dan memulai kembali tanpa menyelesaikan penyebab yang mendasari; alarm yang terus-menerus biasanya menunjukkan kesalahan kabel,penyumbatan mekanis, pengaturan gain yang salah, atau komponen hardware yang gagal yang tidak akan membersihkan sendiri.

T4: Dapatkah saya menggunakan R7D-AP02H dengan servo motor dari produsen yang berbeda, atau apakah itu membutuhkan motor R7M OMRON?

R7D-AP02H dirancang dan dikalibrasi untukR7M-A20030 dan R7M-AP20030Servo motor 200W, yang menggunakan encoder tambahan 2.000 pulsa/revolusi khusus dengan skema konektor dan kabel yang dicocokkan dengan input encoder CN2 drive.Menggunakan servo motor pihak ketiga dengan tipe encoder yang berbeda, induktansi gulungan yang berbeda, atau kabel konektor yang berbeda akan membutuhkan verifikasi kompatibilitas listrik yang cermat dan tidak didukung oleh OMRON. substituting a non-OMRON motor onto this drive in a production environment is not recommended — the drive's auto-tuning algorithm and protection thresholds are calibrated to the motor parameters of the R7M series, dan ketidakcocokan dapat menyebabkan perilaku servo yang tidak stabil atau kesalahan drive.jalur yang benar adalah penggantian OMRON yang tepat atau motor kompatibel yang diuji yang ditentukan oleh OMRON untuk keluarga drive ini.

T5: Mesin ini memiliki beberapa drive R7D-AP02H. Apakah saya perlu koneksi PC terpisah ke setiap drive untuk pemantauan, atau dapat mereka jaringan?

Beberapa drive dapat berbagi koneksi pemantauan tunggal menggunakanKonfigurasi multi-drop RS-422A. Port RS-422A pada setiap drive (CN3) mendukung kabel bus di mana beberapa drive terhubung dalam topologi daisy-chain atau bintang ke antarmuka host RS-422A tunggal.Setiap drive ditugaskan alamat unit yang unik melalui front-panel switch putar, memungkinkan perangkat lunak pemantauan PC OMRON untuk menjangkau dan berkomunikasi dengan drive individu pada bus bersama.Ini berarti konverter RS-232 ke RS-422 tunggal pada PC pemantauan dapat menjangkau semua drive secara bersamaan, perbandingan parameter di seluruh sumbu, atau mengunggah set parameter ke semua drive dari satu file.Port RS-232C adalah koneksi titik ke titik untuk akses drive tunggal saja dan tidak mendukung operasi multi-drop.

OMRON R7D-AP02H adalah bagian dari seri servo drive SmartStep A (Cat. No. I533). Model ini dihentikan dari lini produksi saat ini OMRON. Selalu verifikasi riwayat alarm drive,Kondisi kabel encoder, dan kompatibilitas motor sebelum pemasangan. Lihat OMRON Manual Pengguna I533-E1-04 untuk dokumentasi kabel lengkap, parameter, dan pemecahan masalah.
