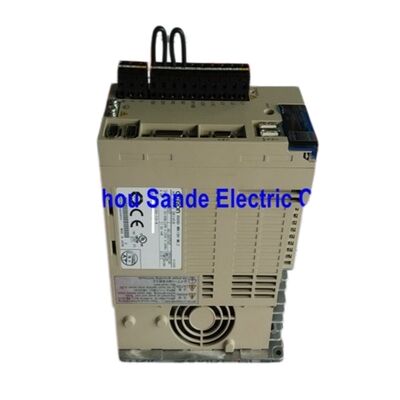

OMRON R88D-WN10H-ML2 — OMNUC W-Series 1 kW Servo Drive dengan MECHATROLINK-II Terintegrasi

Ringkasan

R88D-WN10H-ML2 adalah servo drive AC 1 kW dari OMRON Seri OMNUC W, yang dibedakan oleh antarmuka komunikasi MECHATROLINK-II yang terintegrasi di pabrik. Di mana drive Seri W yang lebih lama memerlukan modul aplikasi FNY-NS115 terpisah untuk berpartisipasi dalam jaringan MECHATROLINK-II, keluarga WN-ML2 menyematkan kemampuan tersebut langsung ke dalam rumah drive — mengurangi jejak panel sekitar 60% dibandingkan dengan unit seri WT yang setara dengan modul tambahan.

Dinilai untuk input AC 200–230 V tiga fasa dan berpasangan secara native dengan motor servo Seri W 1 kW yang berjalan pada 3.000 r/min, drive ini mencakup berbagai tugas kontrol gerakan: cam elektronik, pick-and-place throughput tinggi, jalur pengemasan multi-sumbu terkoordinasi, dan penanganan semikonduktor presisi. Semua data kontrol — perintah posisi, referensi kecepatan, batas torsi, status I/O — berjalan melalui bus MECHATROLINK-II daripada melalui kabel diskrit, menyederhanakan desain kabinet dan menghilangkan banyak masalah kebisingan analog yang umum dalam instalasi pulse-train tradisional.

Spesifikasi Listrik

Dimensi & Berat

R88D-WN10H-ML2 berbagi rumahnya dengan R88D-WN05H-ML2 500 W, keduanya berukuran sekitar 125 mm (L) × 170 mm (T) × 105,5 mm (D) dalam konfigurasi pemasangan di dinding. Berat perkiraan adalah 1,9 kg. Dua lubang pemasangan M5 disediakan di pelat belakang untuk pemasangan panel; jarak minimum antara drive yang berdekatan adalah 10 mm di setiap sisi untuk menjaga aliran udara yang memadai.

Motor Servo yang Kompatibel

Drive ini dicocokkan di pabrik hanya dengan motor servo Seri W berikut. Substitusi motor pihak ketiga tidak didukung — protokol encoder, tabel parameter motor, dan pengaturan gain semuanya telah dikonfigurasi sebelumnya untuk kombinasi Seri W.

Motor rangka standar 3.000 r/min:

• R88M-W1K030H-@ — 1 kW, terukur 3,18 N·m, encoder inkremental
• R88M-W1K030T-@ — 1 kW, terukur 3,18 N·m, encoder absolut 16-bit

Kedua varian mencapai kecepatan maksimum 4.500 r/min dan menghasilkan torsi puncak 9,55 N·m (sesaat). Sufiks "@" mengakomodasi opsi poros (lurus, kunci-dan-ketuk), varian rem, dan spesifikasi segel oli — semuanya dapat dipilih dari katalog aksesori Seri W standar.

MECHATROLINK-II Terintegrasi — Apa yang Diubah dalam Praktik

Inti dari desain WN-ML2 adalah pengontrol slave MECHATROLINK-II terintegrasinya, yang dapat diakses melalui dua konektor bergaya RJ45: CN6A (hulu, ke master) dan CN6B (hilir, ke slave berikutnya). Hingga 30 sumbu dapat berbagi satu jaringan MECHATROLINK-II, dengan setiap drive diberi alamat node unik melalui sakelar putar di panel depan.

Bus berjalan pada 10 Mbps dengan siklus transmisi 0,5 ms atau 1 ms, memungkinkan pengontrol gerakan memperbarui setiap sumbu secara bersamaan daripada meminta setiap drive secara berurutan. Untuk aplikasi multi-sumbu — gantry X-Y, pick-and-place empat sumbu, indexer putar enam stasiun — model pembaruan sinkron ini merupakan keuntungan signifikan dibandingkan arsitektur analog atau pulse-train tradisional.

Pengontrol gerakan OMRON yang kompatibel:

• CS1W-MCH71 / CJ1W-MCH71 (Unit Kontrol Gerakan, kontrol sinkron)
• CJ1W-NCF71 / CS1W-NCF71 (Unit Kontrol Posisi, titik-ke-titik dan interpolasi)

Mode Kontrol dan Kinerja

R88D-WN10H-ML2 beroperasi dalam tiga mode berbeda, dapat dipilih melalui set perintah MECHATROLINK-II tanpa pengkabelan ulang perangkat keras:

Mode posisi — Drive mengeksekusi perintah posisi yang dikirim oleh pengontrol master melalui bus. Waktu penyelesaian diminimalkan oleh fungsi kontrol kurang-deviasi terintegrasi yang mengurangi kesalahan posisi selama deselerasi, dan algoritma kontrol prediktif yang mengkompensasi kepatuhan mekanis sebelum servo menerima umpan balik.

Mode kecepatan — Nilai referensi kecepatan ditransmisikan secara digital melalui ML-II; rentang kontrol kecepatan 1:5.000 drive menangani segalanya mulai dari pengindeksan umpan lambat hingga rotasi kontinu berkecepatan tinggi tanpa kehilangan resolusi yang melekat pada referensi analog 10 V.

Mode torsi — Perintah torsi dikeluarkan langsung dari pengontrol, menjadikan mode ini cocok untuk aplikasi penggulungan, perakitan press-fit, dan sistem kontrol tegangan di mana pengulangan gaya lebih penting daripada akurasi posisi.

Peta Konektor

monitor analog CN5 sangat berguna selama komisioning: osiloskop yang terhubung ke pin monitor kecepatan (SP) atau pin monitor torsi (IM) memberikan visibilitas real-time ke perilaku drive tanpa memerlukan laptop atau master MECHATROLINK-II yang aktif di jaringan.

Catatan Instalasi

• Filter saluran: Filter kebisingan eksternal diperlukan untuk kepatuhan EMC (CE). OMRON merekomendasikan pemilihan dari seri filter jejak R88A-FIW@ berdasarkan arus suplai.
• Resistor regeneratif: R88D-WN10H-ML2 menyertakan resistor regenerasi internal. Aplikasi dengan deselerasi yang sering dari kecepatan tinggi atau beban inersia tinggi mungkin memerlukan resistor regenerasi eksternal (seri R88A-RR@) untuk tetap dalam batas termal.
• Grounding: Ground rangka harus terhubung ke bumi kelas-3 (100 Ω atau kurang). Lingkaran ground bersama antara beberapa drive di kabinet yang sama harus dihindari.
• Perangkat lunak parameter: CX-Drive (Windows) terhubung melalui CN3 untuk unggah/unduh parameter, pelacakan osiloskop, penyetelan otomatis, dan peninjauan riwayat alarm.
• Manual referensi: No. Ktg. I544-E1-06, Motor Servo AC Seri OMNUC W/Driver Servo dengan Komunikasi MECHATROLINK-II Terintegrasi

Catatan ketersediaan: R88D-WN10H-ML2 telah dihentikan oleh OMRON. Stok tersedia melalui distributor otomatisasi industri dan pemasok surplus bersertifikat. Untuk desain baru, Seri G5 OMRON (R88D-KN10H-ML2) menawarkan padanan MECHATROLINK-II langsung dengan dukungan encoder yang diperbarui dan set parameter yang diperluas.

FAQ

Q1: Apa perbedaan antara R88D-WN10H-ML2 dan R88D-WT10H?

Keduanya adalah drive Seri W 1 kW, 200 V yang berpasangan dengan motor servo R88M-W1K030 yang sama. WT10H menggunakan antarmuka pulse-train / analog (input perintah CN1) dan memerlukan Modul Aplikasi MECHATROLINK-II FNY-NS115 terpisah untuk bergabung dengan sistem jaringan. WN10H-ML2 memiliki MECHATROLINK-II yang terintegrasi langsung ke dalam PCB drive, menghilangkan modul tambahan dan mengurangi area panel yang dibutuhkan sekitar 60%. Jika pengontrol gerakan Anda berkomunikasi melalui MECHATROLINK-II — CS1W-MCH71, CJ1W-NCF71, atau yang serupa — WN-ML2 adalah pilihan yang tepat.

Q2: Bisakah R88D-WN10H-ML2 berjalan tanpa master MECHATROLINK-II yang terhubung?

Drive memerlukan master MECHATROLINK-II yang aktif untuk menerima perintah gerakan dan mengaktifkan servo. Drive ini tidak dapat diperintahkan melalui input analog atau pulse-train mandiri seperti drive seri WT konvensional. Untuk komisioning tanpa pengontrol gerakan, perangkat lunak CX-Drive (terhubung melalui CN3 / RS-232C) menyediakan fungsi uji coba dan mode JOG yang memungkinkan operasi motor dasar dan verifikasi parameter.

Q3: Baterai encoder absolut mana yang digunakan R88D-WN10H-ML2, dan berapa lama daya tahannya?

Ketika dipasangkan dengan motor encoder absolut (R88M-W1K030T-@), baterai lithium 3,6 V terhubung ke CN8 untuk menyimpan data posisi encoder selama periode mati listrik. OMRON menentukan masa pakai baterai tipikal sekitar lima tahun dalam kondisi normal. Penggantian baterai harus dilakukan saat daya sirkuit utama menyala — mematikan drive sepenuhnya sebelum mengganti baterai akan menyebabkan encoder kehilangan referensi posisi absolutnya, memerlukan prosedur re-homing.

Q4: Berapa banyak drive R88D-WN10H-ML2 yang dapat berbagi satu jaringan MECHATROLINK-II?

Spesifikasi MECHATROLINK-II mendukung hingga 30 perangkat slave per segmen jaringan. Setiap R88D-WN10H-ML2 (dan slave yang kompatibel dengan ML2 lainnya seperti unit I/O atau jenis drive lainnya) menempati satu alamat node, diatur melalui sakelar putar di panel depan. Drive dirangkai daisy-chain melalui konektor CN6A dan CN6B, dan resistor terminasi (FNY-W6022) diperlukan pada slave terakhir dalam rantai. Jarak kabel maksimum antara dua node adalah 50 m; panjang jaringan total (tanpa repeater) adalah 50 m.

Q5: Apa pengganti yang direkomendasikan untuk R88D-WN10H-ML2 dalam desain baru?

R88D-KN10H-ML2 Seri G5 OMRON adalah penerus fungsionalnya. Ia mempertahankan komunikasi MECHATROLINK-II dan kompatibel dengan keluarga pengontrol OMRON yang sama (CS1W-MCH71, CJ1W-NCF71, dll.), sambil menambahkan antarmuka encoder 23-bit beresolusi lebih tinggi, filter penekan getaran yang diperluas, dan algoritma penyetelan otomatis yang diperbarui. Kabel motor tidak dapat dipertukarkan secara langsung — G5 menggunakan motor servo R88M-K dengan konektor yang berbeda — jadi penggantian motor diperlukan bersamaan dengan penggantian drive.
