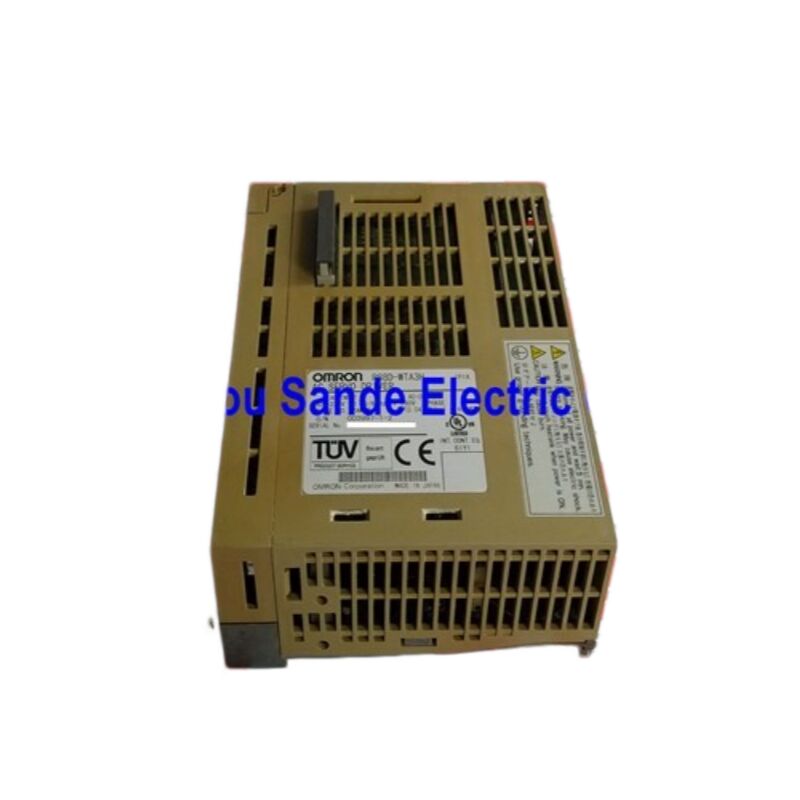

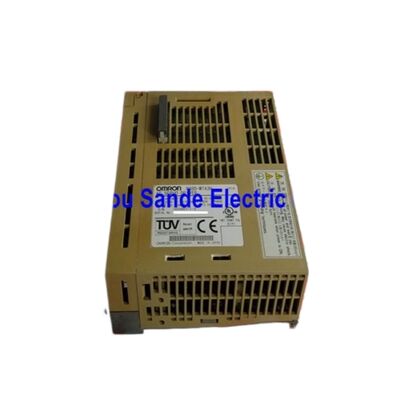

OMRON R88D-WTA3H — OMNUC W-Series 30W AC Servo Driver, Fase Tunggal 200V

Drive Terkecil dalam Keluarga Servo Serius

Tiga puluh watt terdengar tidak banyak sampai Anda mempertimbangkan apa yang sebenarnya ditawarkan oleh R88D-WTA3H. Ini adalah titik masuk daya minimum dari OMRON OMNUC W-Series — sebuah platform servo yang membentang dari unit ringkas 30W ini hingga 15 kW, berbagi arsitektur kontrol tiga mode yang sama, antarmuka encoder serial yang sama, dan lingkungan pemrograman yang sama di seluruh jangkauan. Membeli drive terkecil dalam keluarga ini tidak berarti menerima produk yang dikurangi. Anda mendapatkan kontrol posisi, kontrol kecepatan, dan kontrol torsi dalam perangkat keras yang sama, kompatibilitas encoder serial dengan motor inkremental dan absolut, dan port komunikasi RS-232C / RS-422A — set fitur W-Series lengkap, hanya diskalakan ke beban 30W.

Untuk pembuat mesin yang bekerja dengan sumbu presisi kecil — kereta aplikator label, kepala dispensing ringkas, tahap penyelarasan optik, atau mekanisme pengindeksan miniatur — R88D-WTA3H tepat sasaran. Mengover-sizing drive servo membuang ruang panel dan menambah biaya yang tidak perlu; WTA3H ada karena beberapa aplikasi benar-benar membutuhkan kinerja servo 30W dan tidak lebih.

Spesifikasi Teknis

Motor yang Cocok: R88M-W03030H

R88D-WTA3H secara khusus dicocokkan dengan seri R88M-W03030H motor servo silinder 30W, 3.000 rpm — anggota terkecil dari keluarga motor W-Series.

Pada kondisi terukur, R88M-W03030H menghasilkan 0,0955 N·m torsi berkelanjutan, berputar pada 3.000 rpm. Kecepatan puncak sesaat mencapai 4.500 rpm, dan torsi puncak yang tersedia selama lonjakan percepatan kira-kira tiga kali lipat angka terukur — konsisten dengan desain motor W-Series di semua kelas daya. Poros motor berjalan tersegel ke IP67, yang berarti dapat menahan paparan pencucian langsung di lingkungan manufaktur yang berdekatan dengan makanan dan pencucian meskipun drive yang lebih kecil ini tetap aman di dalam panel tertutup.

Dua konfigurasi motor tersedia untuk drive ini:

• R88M-W03030H-□ — encoder inkremental, resolusi 13-bit
• R88M-W03030T-□ — encoder multi-putaran absolut, resolusi 16-bit

Motor dengan akhiran T mempertahankan posisi absolutnya di seluruh siklus daya menggunakan baterai cadangan di konektor CN8 drive. Pilih motor inkremental dengan akhiran H ketika homing pada setiap startup dapat diterima dan pengurangan biaya adalah prioritas. Pilih motor absolut dengan akhiran T ketika mesin tidak mampu melakukan siklus homing — atau ketika jalur homing dibatasi secara mekanis oleh aplikasi.

Untuk instalasi di mana panjang aksial terbatas, motor 30W OMRON berbadan datar (profil ramping) menawarkan kinerja listrik yang sama dalam rangka motor yang lebih pendek, dan sepenuhnya kompatibel dengan driver ini.

Tiga Mode Kontrol, Tanpa Perubahan Perangkat Keras

Yang membedakan OMNUC W-Series dari platform servo yang lebih dasar adalah arsitektur tiga mode tipe T yang tertanam di setiap drive di seluruh keluarga — termasuk unit 30W ini. Kontrol posisi, kecepatan, dan torsi bukanlah varian produk terpisah; mereka adalah mode operasi yang dipilih berdasarkan parameter. Satu R88D-WTA3H dapat melayani salah satu dari tiga peran kontrol ini dalam sebuah mesin.

Kontrol posisi memproses perintah string pulsa dari pengontrol host dan menutup loop posisi secara internal menggunakan umpan balik encoder. Fungsi roda gigi elektronik menskalakan input pulsa perintah, sehingga pengontrol tidak perlu mengeluarkan serangkaian pulsa frekuensi tinggi untuk mencapai resolusi pemosisian yang halus. Tiga format input pulsa didukung: Pulsa + Arah, CW/CCW, dan perbedaan fase 90°. Fleksibilitas ini berarti drive menerima perintah langsung dari unit pemosisian OMRON sendiri serta pengontrol pihak ketiga dengan konvensi output yang berbeda.

Kontrol kecepatan mengatur kecepatan poros motor secara proporsional dengan referensi tegangan analog, biasanya ±10V DC. Rentang kontrol kecepatan 1:5.000 adalah spesifikasi yang sama yang dibawa oleh drive W-Series yang lebih besar — model 30W tidak menerima kinerja yang dikurangi hanya karena peringkat dayanya yang lebih rendah. Di ujung lambat dari rentang itu, motor berputar dengan lancar dan terkendali tanpa berburu, yang penting dalam aplikasi kontrol tegangan dan umpan di mana stabilitas kecepatan rendah menentukan kualitas output.

Kontrol torsi mengatur torsi output motor secara proporsional dengan sinyal input analog, dengan batas kecepatan yang dapat dikonfigurasi untuk mencegah lepas kendali pada poros yang tidak terbebani. Mode ini digunakan di mana pun mesin perlu mengontrol gaya daripada gerakan — tegangan lilitan, gaya penjepitan, atau operasi penyisipan gaya terkontrol.

Mengganti mode adalah perubahan parameter, didokumentasikan dalam manual pengguna W-Series standar. Perancang mesin dapat mengkonfigurasi drive untuk pengujian pengembangan dalam mode kecepatan, kemudian beralih ke mode posisi untuk komisioning akhir, menggunakan perangkat keras yang sama di seluruh proses.

Encoder Serial: Resolusi Lebih Tinggi dari Generasi Sebelumnya

Kombinasi motor-drive W-Series menggunakan antarmuka encoder serial daripada sinyal kuadratur A/B/Z inkremental tradisional. Ini adalah perbedaan penting dari platform servo yang lebih tua.

Motor encoder inkremental dalam W-Series (motor akhiran H) menggunakan encoder serial 13-bit, menghasilkan 8.192 hitungan per putaran umpan balik posisi di dalam loop servo drive. Motor encoder absolut (akhiran T) menggunakan encoder serial absolut 16-bit, menyediakan 65.536 hitungan per putaran dalam satu putaran, ditambah pelacakan multi-putaran untuk posisi absolut di atas jumlah putaran berapa pun.

Tautan encoder serial antara motor dan drive juga lebih tahan terhadap kebisingan daripada kabel kuadratur paralel. Satu kabel membawa data posisi, data kecepatan, status encoder, dan pembacaan termistor motor sebagai aliran data serial. Ini mengurangi jumlah pin konektor, menyederhanakan perutean kabel, dan menghilangkan degradasi sinyal diferensial yang dapat disebabkan oleh jalur kabel panjang pada encoder inkremental beresolusi tinggi. Untuk aplikasi 30W ringkas di mana motor mungkin dekat dengan peralatan penghasil sinyal, kekebalan kebisingan ini adalah manfaat praktis daripada yang teoretis.

Tata Letak Konektor dan Fungsi Setiap Port

Memahami tata letak fisik drive sangat bermanfaat selama instalasi dan pemecahan masalah.

Filter saluran CN8 berada di bawah penutup atas. Jika motor encoder absolut (akhiran T) digunakan, baterai cadangan dipasang di sini. Tanpa baterai yang terisi, encoder absolut tidak dapat mempertahankan jumlah posisi multi-putaran dan posisi dalam putaran selama daya mati. Drive akan menampilkan alarm baterai saat startup dan meminta pengembalian titik referensi jika baterai ini habis sepenuhnya.

CN5 menyediakan output monitor analog — sinyal tegangan waktu nyata yang proporsional dengan kecepatan dan arus motor yang dapat diamati pada osiloskop standar. Ini adalah koneksi diagnostik tercepat selama komisioning: tanpa menghubungkan PC apa pun, osiloskop pada CN5 segera menunjukkan respons kecepatan aktual dan arus torsi saat sumbu bergerak. Overshoot, osilasi, dan perilaku penyelesaian semuanya terlihat langsung.

CN3 adalah port komunikasi serial. Unit parameter genggam R88A-PR02W terhubung di sini untuk pemrograman lapangan dan diagnosis kesalahan tanpa memerlukan laptop. Pemantauan berbasis PC menggunakan perangkat lunak WmonWin OMRON melalui koneksi RS-232C yang sama, menyediakan akses parameter penuh, pemantauan waktu nyata, dan kemampuan pencatatan data.

CN1 adalah terminal I/O kontrol — input perintah pulsa, referensi kecepatan/torsi analog, servo ON/OFF, reset alarm, input batas maju dan mundur, dan sinyal output termasuk status dalam posisi, kecepatan nol, dan alarm.

CN2 adalah input umpan balik encoder. Kabel encoder berjalan langsung dari encoder serial motor ke CN2; panjang kabel memengaruhi kekebalan kebisingan sistem dan kabel standar serta robot yang ditentukan OMRON harus digunakan untuk koneksi ini.

Instalasi Panel: Jejak Bersama, Pengkabelan Bersih

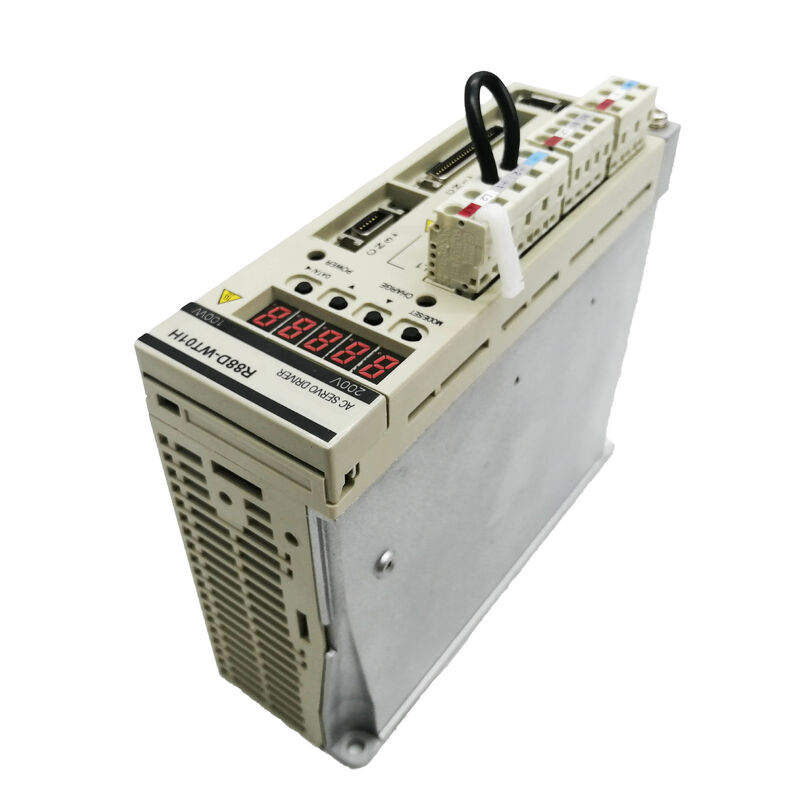

R88D-WTA3H berbagi jejak panel 55 × 160 × 130 mm dengan model WTA5H, WT01H, dan WT02H — semua drive fase tunggal W-Series 200V dari 30W hingga 200W menempati dimensi pemasangan yang sama. Ini penting untuk desain panel: mesin yang mungkin perlu diskalakan dari sumbu 30W ke sumbu 100W dalam revisi selanjutnya tidak memerlukan potongan panel baru atau bundel kabel saat drive ditingkatkan.

Pemasangan di dinding menggunakan dua sekrup M4. Pemasangan panel depan (memasukkan drive melalui lubang panel dengan braket) juga didukung untuk instalasi di mana tampilan dan keypad drive perlu diakses dari permukaan panel tanpa membuka pintu kabinet.

Kepatuhan EMC dan Penyaringan Saluran

Filter saluran jejak R88A-FIW104-E adalah filter EMC yang direkomendasikan untuk R88D-WTA3H. Filter gaya jejak dipasang pada rel DIN panel tepat di belakang drive, dengan drive dipasang rata terhadap terminal output filter — ini meminimalkan panjang kabel yang tidak tersaring antara filter dan drive, yang merupakan faktor utama dalam seberapa baik interferensi EMC yang terkonduksi benar-benar ditekan.

Manual instalasi W-Series menentukan kondisi pengkabelan untuk kepatuhan dengan arahan EMC. Mengikuti kondisi ini — khususnya persyaratan grounding, perutean kabel, dan instalasi filter — memungkinkan sistem untuk memenuhi batas emisi industri EN 55011 Kelas A Grup 1. Tanpa filter saluran, emisi yang terkonduksi dan dipancarkan dari switching IGBT drive akan melebihi batas ini.

Pencarian Suku Cadang: Apa yang Harus Dicari

R88D-WTA3H telah dihentikan dari lini produksi aktif OMRON karena W-Series digantikan oleh platform G-Series dan 1S-Series. Unit pengganti tersedia melalui pasar surplus otomasi industri. Saat mencari unit bekas atau yang direkondisi, beberapa pemeriksaan praktis berlaku.

Konfirmasikan unit telah diuji beban dengan motor aktual di bawah gerakan yang diperintahkan — bukan hanya dinyalakan dan diperiksa kesalahannya. Drive dapat tampak sehat saat dinyalakan di bangku kerja sambil memiliki degradasi IGBT atau penuaan kapasitor yang hanya muncul di bawah beban motor. Verifikasi bahwa kompartemen baterai CN8 utuh dan telah menerima baterai pengganti jika drive telah disimpan untuk waktu yang lama. Periksa versi firmware jika drive akan diimpor ke sistem multi-sumbu di mana kompatibilitas parameter antar drive penting.

Manual pengguna W-Series (OMRON No. Katalog I531) tetap tersedia untuk umum dari arsip dokumentasi OMRON dan mencakup semua kode alarm, tabel parameter, dan diagram pengkabelan untuk R88D-WTA3H.

Pertanyaan yang Sering Diajukan

T1: Motor servo apa yang dipasangkan dengan R88D-WTA3H, dan bisakah saya menggunakan motor 30W lain dari produsen lain?

R88D-WTA3H dirancang untuk bekerja dengan motor servo 30W, 3.000 rpm OMRON R88M-W03030H (encoder inkremental) dan R88M-W03030T (encoder absolut) dari keluarga W-Series. Motor-motor ini menggunakan antarmuka encoder serial OMRON yang proprietary — sinyal yang ditransmisikan melalui kabel CN2 bukanlah sinyal kuadratur A/B/Z diferensial standar tetapi protokol data serial khusus untuk encoder W-Series. Motor pihak ketiga dengan encoder kuadratur standar tidak kompatibel dengan input CN2 drive ini. Mengganti motor non-OMRON akan memerlukan verifikasi kompatibilitas induktansi belitan, penulisan ulang parameter drive, dan penerimaan bahwa algoritma perlindungan OMRON — yang dikalibrasi dengan karakteristik termal dan listrik motor seri R88M-W — mungkin tidak berfungsi dengan benar. Dalam praktiknya, memasangkan drive ini dengan apa pun selain motor R88M-W03030 yang cocok tidak disarankan untuk peralatan produksi.

T2: Apakah R88D-WTA3H memerlukan PLC atau unit pemosisian OMRON sendiri, atau akankah ia bekerja dengan pengontrol pihak ketiga?

Tidak diperlukan pengontrol OMRON. Dalam mode kontrol posisi, drive menerima input string pulsa — pengontrol, PLC, atau kartu gerak apa pun yang mampu mengeluarkan pulsa Pulsa+Arah, CW/CCW, atau format kuadratur dapat memerintahkan drive ini. Pengontrol dari Mitsubishi, Keyence, Panasonic, Delta, dan lainnya secara rutin digunakan dengan drive W-Series dalam mode ini. Dalam mode kontrol kecepatan dan torsi, drive menerima referensi analog ±10V DC, yang merupakan standar sinyal universal yang kompatibel dengan hampir semua modul PLC output analog. Satu-satunya komunikasi khusus OMRON adalah melalui port CN3 RS-232C / RS-422A untuk akses parameter — dan bahkan itu dapat diakses dengan perangkat lunak terminal standar jika protokol komunikasi dikonfigurasi dengan benar. Untuk pengaturan parameter di lapangan, unit genggam R88A-PR02W adalah alat yang paling praktis terlepas dari merek PLC yang mengontrol sumbu.

T3: R88D-WTA3H menunjukkan alarm. Bagaimana cara mengidentifikasi kesalahan tanpa menghubungkan PC?

Panel depan drive memiliki layar LED 7-segmen yang menampilkan kode alarm dua karakter secara langsung. Ketika terjadi kesalahan, tampilan bergantian antara kode alarm dan kata "AL" secara bergantian sehingga kode dapat dibaca tanpa alat atau perangkat lunak apa pun. Kode umum untuk kelas drive ini termasuk tegangan rendah (AL.10), tegangan lebih (AL.40), arus lebih (AL.30), beban berlebih (AL.71), kesalahan encoder (AL.74), dan luapan deviasi posisi (AL.26). Manual Pengguna OMRON W-Series (No. Katalog I531) berisi tabel alarm lengkap dengan kemungkinan penyebab dan tindakan korektif untuk setiap kode. Setelah menyelesaikan akar penyebabnya, alarm dihapus dengan mengaktifkan input reset alarm pada strip terminal CN1 — satu pulsa dari pengontrol atau kontak sesaat dari tombol tekan. Menghapus dan memulai ulang berulang kali tanpa mengatasi penyebabnya tidak akan menyelesaikan kesalahan perangkat keras dan dapat menyebabkan kerusakan lebih lanjut.

T4: Apakah R88D-WTA3H kompatibel dengan motor encoder absolut, dan apa yang diperlukan dalam hal perangkat keras?

Ya — drive sepenuhnya mendukung motor W-Series inkremental (akhiran H) dan absolut (akhiran T). Untuk operasi encoder absolut, baterai cadangan R88A-BAT01W harus dipasang di kompartemen baterai CN8 drive. Baterai ini mempertahankan penghitung posisi multi-putaran encoder dan data posisi dalam putaran saat daya mesin mati. Saat startup, drive segera membaca posisi yang tersimpan dari encoder dan melaporkan posisi sumbu saat ini ke pengontrol tanpa siklus homing apa pun. Satu-satunya persyaratan pemeliharaan berkelanjutan adalah penggantian baterai ketika tegangan baterai turun — drive akan menampilkan alarm peringatan baterai sebelum baterai mencapai tingkat kritis, memberikan pemberitahuan di muka sebelum data posisi berisiko. Jika baterai benar-benar habis dan encoder kehilangan referensi posisinya, prosedur pengembalian titik referensi satu kali akan membangun kembali posisi absolut dan sistem akan melanjutkan operasi absolut normal.

T5: R88D-WTA3H telah dihentikan. Apa opsi pengganti yang paling praktis untuk mesin yang ada?

Untuk penggantian pemeliharaan murni — memulihkan drive yang rusak di mesin yang ada tanpa mendesain ulang sumbu — pilihan pertama adalah mencari R88D-WTA3H yang teruji dari pasar surplus industri dan mentransfer set parameter asli dari dokumentasi mesin. Ini menjaga semua pengkabelan, kabel, dan pemrograman PLC tetap tidak berubah. Jika unit W-Series benar-benar tidak tersedia, platform penerus terdekat untuk migrasi adalah OMRON G5-Series, khususnya rentang R88D-KNA5H atau R88D-KN01H tergantung pada output terukur. Motor G5-Series secara fisik mirip dengan motor W-Series dan OMRON memproduksi motor G5-Series 30W yang kompatibel. Namun, kabel encoder, pengkabelan CN1, dan struktur parameter berbeda antar generasi, sehingga pertukaran kabel langsung tidak mungkin dilakukan — perubahan pengkabelan dan entri ulang parameter diperlukan. 1S-Series yang lebih baru (berbasis EtherCAT) mewakili perubahan yang lebih besar dalam pendekatan komisioning dan struktur program PLC dan lebih cocok untuk desain mesin baru daripada untuk penggantian pemeliharaan drive individu dalam instalasi W-Series yang ada.

OMRON R88D-WTA3H adalah bagian dari sistem servo AC OMNUC W-Series (Manual Pengguna No. Katalog I531). Model ini dihentikan dari katalog produksi OMRON saat ini. Selalu verifikasi kompatibilitas model motor dan kelas tegangan sebelum memesan pengganti. Tunggu minimal lima menit setelah memutus daya utama sebelum menangani pengkabelan atau konektor internal.
