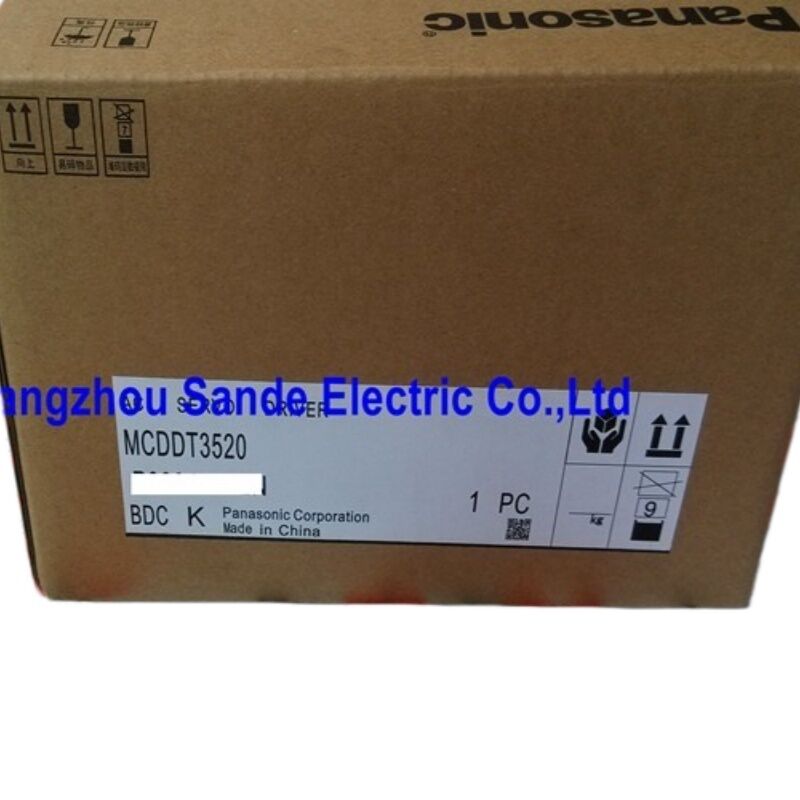

Panasonic MCDDT3520 — MINAS A4 Series 750W AC Servo Driver, C-Frame, Single/Three-Phase 200–240V

Dibuat untuk Kecepatan, Disesuaikan untuk Presisi

Mesin yang paling menuntut dari servo driver adalah mesin yang berjalan paling cepat, berhenti paling mendadak, dan mengulang siklus tersebut ribuan kali sehari. Panasonic merancang seri MINAS A4 dengan mempertimbangkan lingkungan tersebut — dan MCDDT3520 berada di posisi 750W dalam jajaran tersebut, membawa arsitektur A4 penuh dalam bodi C-frame yang ringkas.

Apa yang membedakan A4 dari generasi pendahulunya adalah adopsi inti pemrosesan yang lebih cepat. Platform ini mencapai frekuensi respons kecepatan 1 kHz, angka yang mencerminkan seberapa cepat loop kontrol driver dapat bereaksi terhadap gangguan dan perubahan perintah. Dalam mesin pick-and-place berkecepatan tinggi, indexer putar, atau sistem cam elektronik multi-sumbu, kecepatan respons tersebut adalah perbedaan antara servo yang mengikuti profil gerakan yang diperintahkan dengan setia dan servo yang mengakumulasi kesalahan kelambatan di bawah beban dinamis. MCDDT3520 memberikan bandwidth respons 1 kHz yang sama dalam kelas 750W.

Spesifikasi Teknis

Empat Mode Kontrol dalam Satu Driver

MCDDT3520 bukanlah servo driver mode tunggal. Kontrol posisi, kecepatan, torsi, dan tertutup penuh semuanya terintegrasi dalam perangkat keras yang sama — mode operasi dipilih berdasarkan parameter, yang berarti satu suku cadang yang disimpan dapat mencakup berbagai jenis aplikasi di fasilitas.

Kontrol posisi adalah mode yang paling umum digunakan untuk sumbu mesin: pengontrol host mengeluarkan rangkaian pulsa, driver menutup loop posisi menggunakan umpan balik encoder, dan motor mengeksekusi profil yang diperintahkan dengan fungsi roda gigi elektronik yang menskalakan rasio perintah ke persyaratan resolusi aplikasi. Tiga format input pulsa diterima — Pulsa + Tanda, CW/CCW, dan kuadratur — sehingga MCDDT3520 menerima perintah dari hampir semua PLC atau kartu gerak tanpa perangkat keras konversi sinyal.

Kontrol kecepatan mengatur kecepatan poros secara proporsional terhadap input tegangan analog, biasanya ±10V DC. Loop kontrol beroperasi pada bandwidth penuh seri A4, yang memberikan regulasi kecepatan yang halus dan stabil bahkan ketika torsi beban bervariasi dalam satu siklus — penting untuk spindel penggilingan, rol umpan, dan aplikasi penggulungan yang dikontrol ketegangan di mana penyimpangan kecepatan terlihat pada produk jadi.

Kontrol torsi mengatur torsi output motor secara proporsional terhadap sinyal perintah analog, dengan batas kecepatan maksimum yang dapat diprogram. Mode ini melayani mekanisme penjepit, peralatan penyisipan terbatas torsi, dan sistem penggulungan di mana manajemen gaya adalah tujuan kontrol utama.

Kontrol tertutup penuh adalah kemampuan unggulan seri A4 untuk aplikasi mesin perkakas presisi. Encoder sekunder — biasanya skala linier atau encoder putar resolusi tinggi — dipasang di sisi beban drivetrain mekanis dan memberikan umpan balik posisi beban aktual daripada posisi poros motor. Driver menutup loop posisi di sekitar umpan balik eksternal ini, menghilangkan kesalahan pemosisian yang timbul dari kesalahan pitch sekrup timbal, ekspansi termal, dan kepatuhan mekanis antara motor dan beban. Untuk mesin perkakas dan peralatan semikonduktor di mana akurasi sumbu harus dipertahankan di seluruh rentang perjalanan penuh, kontrol tertutup penuh adalah yang membuat perbedaan.

Dukungan Encoder: Inkremental dan Absolut pada Driver yang Sama

MCDDT3520 mendukung kedua jenis encoder seri A4 Panasonic, dan kedua populasi motor yang kompatibel berbeda dalam apa yang mereka tawarkan.

Motor yang dilengkapi dengan encoder inkremental 2.500 P/r adalah pilihan yang lebih murah dan konfigurasi default dalam seri A4. Encoder mengeluarkan sinyal kuadratur hitungan 2.500 baris, yang diinterpolasi secara internal oleh driver untuk perhitungan kontrol posisi dan kecepatan. Saat dinyalakan, motor ini memerlukan siklus pengembalian titik referensi untuk menetapkan posisi absolut — perilaku mesin yang singkat dan dapat diprediksi yang dirancang ke dalam urutan startup.

Motor dengan encoder absolut 17-bit (131.072 hitungan per putaran) mempertahankan posisi absolut multi-putaran penuhnya di seluruh siklus daya, menggunakan baterai cadangan yang terhubung ke driver. Parameter Pr0B mengalihkan penanganan encoder driver antara mode inkremental dan absolut. Yang terpenting, encoder absolut 17-bit juga dapat beroperasi dalam mode inkremental tanpa baterai — ini berguna ketika retensi posisi absolut multi-putaran tidak diperlukan tetapi resolusi encoder yang lebih tinggi masih diinginkan. Pengaturan default driver dikirimkan untuk operasi inkremental (Pr0B = 1); beralih ke mode absolut memerlukan pengaturan Pr0B ke 0 dan pemasangan baterai cadangan.

Penyetelan Gain Otomatis dan Kontrol Peredam

Penyetelan loop servo manual pada mesin dengan inersia tinggi atau fleksibilitas mekanis adalah pekerjaan yang memakan waktu. Seri MINAS A4 mengatasi hal ini melalui penyetelan gain otomatis — driver mengamati respons aktual motor terhadap perintah gerakan selama urutan penyetelan otomatis dan menghitung gain proporsional, integral, dan derivatif yang sesuai dengan karakteristik beban mekanis. Untuk mesin dengan beban yang konsisten dan dapat diprediksi, penyetelan otomatis biasanya menghasilkan respons servo yang berperilaku baik pada percobaan pertama, secara signifikan memperpendek waktu komisioning.

Seri A4 juga mencakup kontrol peredam — fitur yang ditujukan untuk sistem mekanis dengan kekakuan rendah di mana getaran sisa terjadi di akhir gerakan pemosisian. Struktur mesin dengan bentangan yang tidak didukung panjang, kopling fleksibel, atau kepatuhan roda gigi cenderung beresonansi pada frekuensi resonansinya setelah motor berhenti. Kontrol peredam menerapkan kompensasi tersaring ke perintah kecepatan untuk menekan resonansi ini tanpa ketidakstabilan yang timbul dari peningkatan gain derivatif. Hasilnya adalah penyelesaian posisi yang lebih bersih, pengulangan posisi yang lebih baik, dan lebih sedikit tekanan mekanis pada drivetrain.

Motor yang Kompatibel

MCDDT3520 mencakup kelas output terukur 750W di beberapa seri motor dalam keluarga A4 Panasonic. Seri motor dan karakteristik aplikasinya adalah:

MSMD — Inersia rendah, kecepatan terukur 3.000 r/min. Pilihan standar untuk aplikasi kontrol gerakan umum di mana akselerasi cepat dan ukuran motor ringkas adalah prioritas. Motor MSMD 750W berpasangan langsung dengan MCDDT3520 dan merupakan kombinasi yang paling umum dalam peralatan pengemasan, perakitan, dan penanganan material.

MSMA — Inersia rendah, rentang output terukur lebih tinggi. Untuk aplikasi yang membutuhkan torsi lebih tinggi pada kecepatan terukur dalam kelas daya yang sama.

MFMA — Inersia sedang, 3.000 r/min. Pencocokan inersia yang lebih baik untuk beban dengan massa berputar yang signifikan, mengurangi kecenderungan resonansi dan overshoot pada sistem di mana inersia beban secara substansial melebihi inersia rotor motor.

MGMA — Inersia sedang, 2.000 r/min. Untuk aplikasi di mana kecepatan dasar yang lebih rendah dan torsi yang lebih tinggi pada kecepatan tersebut lebih sesuai daripada kelas 3.000 r/min standar.

MHMA — Inersia tinggi, 3.000 r/min. Dirancang untuk aplikasi seperti rol berdiameter besar dan meja putar di mana inersia dominan berada pada beban.

Setiap motor tersedia dalam konfigurasi encoder inkremental atau encoder absolut, dengan pilihan rem dan gaya poros yang berbeda. Kombinasi driver dan motor harus diverifikasi terhadap tabel kompatibilitas seri A4 Panasonic sebelum memesan — output terukur driver harus sesuai dengan kelas output terukur motor, dan jenis encoder harus sesuai dengan parameter konfigurasi driver.

Perangkat Lunak PANATERM dan Pengaturan Panel Depan

Komisioning MCDDT3520 tidak memerlukan laptop jika pekerjaan itu mudah. Panel depan driver mencakup tampilan LED 5 digit dan tombol navigasi untuk akses parameter, operasi JOG (uji coba), pemantauan kecepatan putar, dan tinjauan riwayat alarm. Untuk aplikasi standar di mana penyetelan gain otomatis menangani pengaturan gain loop, ini seringkali cukup untuk komisioning lengkap.

Untuk pengaturan yang lebih kompleks, cadangan parameter, atau manajemen armada beberapa driver, PANATERM — perangkat lunak pengaturan servo berbasis Windows dari Panasonic — terhubung ke driver melalui port RS-232C CN X3. PANATERM menyediakan akses baca/tulis parameter penuh, pemantauan gelombang kecepatan dan torsi gaya osiloskop waktu nyata, pengambilan log alarm, dan fungsi salin parameter untuk mentransfer pengaturan antar driver. Kemampuan multi-drop RS-485 pada konektor yang sama memungkinkan satu PC untuk menjangkau beberapa driver pada bus bersama.

Konsol opsional (unit parameter genggam) terhubung langsung ke konektor panel depan dan menyediakan akses parameter, operasi JOG, dan fungsi salin yang sama seperti panel depan — tetapi dari luar kabinet kontrol tertutup, yang penting selama pengaturan mesin ketika pintu kabinet perlu tetap tertutup.

Pemasangan Panel: Dimensi dan Jarak Bebas C-Frame

Bodi C-frame MCDDT3520 menggunakan pemasangan dasar (pemasangan belakang) sebagai orientasi standar — driver dipasang ke panel belakang kabinet kontrol melalui serangkaian pengencang M4. Terminal bumi pelindung adalah M4, dengan torsi pengencangan yang ditentukan sebesar 0,39 hingga 0,59 N·m.

Persyaratan jarak bebas di sekitar driver: minimal 100 mm di atas dan di bawah untuk aliran udara, dan minimal 10 mm di setiap sisi. Angka-angka ini berlaku untuk peralatan yang berdekatan di dalam kabinet yang sama — aliran udara yang memadai di sekitar bodi C-frame adalah mekanisme manajemen termal utama, dan jarak yang tidak mencukupi menyebabkan kenaikan suhu lingkungan yang memperpendek masa pakai driver dan akhirnya memicu kesalahan perlindungan termal.

Untuk instalasi di mana pemasangan dasar tidak praktis, braket pemasangan opsional mengubah driver ke orientasi pemasangan panel depan.

Ketinggian operasi dibatasi hingga di bawah 1.000 m tanpa penurunan kinerja. Di atas ketinggian ini, penurunan kepadatan udara mengurangi efisiensi pendinginan konvektif, dan panduan produsen harus diikuti untuk instalasi ketinggian yang lebih tinggi.

Catatan Pengadaan dan Pemeliharaan

Panasonic secara resmi menghentikan MCDDT3520, dengan dokumentasi akhir masa pakai tertanggal September 2016. Unit pengganti diperoleh melalui pasar surplus dan perbaikan otomatisasi industri. Saat mengevaluasi MCDDT3520 bekas atau yang diperbaiki, pastikan unit telah diuji di bawah beban motor aktual — penyalaan bangku tanpa motor yang terhubung tidak menguji tahap output IGBT atau loop kontrol arus yang paling rentan terhadap kegagalan pada driver yang berfungsi.

Periksa apakah set parameter driver telah didokumentasikan. Driver pengganti yang tiba dengan parameter default pabrik perlu dikonfigurasi ulang agar sesuai dengan kelas inersia motor asli, jenis encoder, dan penyetelan spesifik mesin. Jika dokumentasi mesin asli tidak tersedia, penyetelan gain otomatis dapat membangun kembali gain loop, tetapi parameter spesifik aplikasi seperti rasio roda gigi elektronik, konstanta waktu akselerasi/deselerasi, dan logika I/O harus dimasukkan kembali secara manual.

Pertanyaan yang Sering Diajukan

T1: Motor servo apa yang kompatibel dengan MCDDT3520, dan bagaimana cara mengonfirmasi pasangan yang benar?

MCDDT3520 dicocokkan dengan motor servo Panasonic seri A4 750W di beberapa keluarga motor: MSMD, MSMA, MFMA, MGMA, dan MHMA pada tingkat output terukur 750W. Kompatibilitas bergantung pada tiga faktor: output terukur (harus 750W), spesifikasi tegangan (kelas 200V untuk driver ini), dan jenis encoder (baik 2.500 P/r inkremental atau 17-bit absolut/inkremental). Nomor model motor mengkodekan ketiganya — periksa pelat nama motor atau penunjukan katalog terhadap tabel kombinasi seri A4 Panasonic dalam manual instruksi. Contoh umum adalah MSMD082S1T, motor inersia rendah 750W dengan encoder 17-bit. Menggunakan driver ini dengan motor di luar kombinasi terukurnya — kelas daya yang berbeda atau kelas tegangan yang berbeda — akan menghasilkan penskalaan gain yang salah, kemungkinan kesalahan perlindungan, dan potensi kerusakan motor.

T2: Mesin menggunakan kontrol tertutup penuh. Spesifikasi encoder eksternal apa yang didukung MCDDT3520 untuk perangkat umpan balik sekunder?

Fungsi kontrol tertutup penuh pada MCDDT3520 menerima umpan balik dari skala linier atau encoder putar eksternal yang terhubung ke input skala eksternal konektor kontrol CN X5. Input menerima sinyal driver garis diferensial dalam format kuadratur A/B/Z, kompatibel dengan output skala linier standar dari produsen encoder utama. Parameter roda gigi elektronik untuk loop tertutup penuh harus dikonfigurasi agar sesuai dengan resolusi skala dan rasio mekanis mesin — khususnya, pengaturan parameter yang mendefinisikan berapa banyak hitungan skala yang sesuai dengan satu putaran motor. Konfigurasi ini dilakukan selama komisioning dan bergantung pada skala spesifik yang digunakan. Jika loop tertutup penuh berosilasi selama pengaturan, penyebab yang mungkin adalah parameter rasio roda gigi yang salah atau gain loop yang terlalu tinggi untuk kekakuan gabungan sistem mekanis dan pemasangan skala.

T3: Apa arti frekuensi respons kecepatan 1 kHz dalam praktik, dan mengapa itu penting?

Frekuensi respons kecepatan 1 kHz menggambarkan bandwidth loop kontrol kecepatan driver — seberapa cepat ia dapat merespons gangguan kecepatan atau perubahan perintah. Bandwidth yang lebih tinggi berarti loop dapat mendeteksi dan memperbaiki penyimpangan kecepatan lebih cepat, yang meningkatkan akurasi pelacakan pada profil dinamis dan mengurangi kesalahan posisi selama akselerasi dan deselerasi. Pada 1 kHz, seri A4 kompetitif dengan platform servo kelas atas pada generasinya dan jauh di depan keluarga servo Panasonic sebelumnya. Dalam praktik, ini paling penting untuk mesin siklus tinggi — yang menjalankan banyak gerakan pendek per detik — dan untuk peralatan di mana torsi beban bervariasi dengan cepat dalam satu siklus, seperti mekanisme pengikut cam atau konveyor sekrup pitch variabel. Untuk aplikasi yang bergerak lambat dan siklus rendah, bandwidth 1 kHz lebih merupakan kemampuan daripada yang dibutuhkan; untuk aplikasi pick-and-place berkecepatan tinggi atau aplikasi cam elektronik, ini adalah spesifikasi yang memungkinkan target throughput mesin.

T4: Bagaimana encoder absolut 17-bit berbeda dari encoder inkremental 2.500 P/r dalam operasi mesin sehari-hari?

Perbedaan operasional inti adalah apa yang terjadi saat startup mesin. Dengan motor encoder inkremental 2.500 P/r, driver tidak memiliki informasi posisi setelah daya mati — mesin harus melakukan siklus pengembalian titik referensi (homing) setiap kali dinyalakan. Dengan motor encoder absolut 17-bit dan baterai cadangan yang terisi di driver, posisi absolut multi-putaran penuh dipertahankan melalui daya mati. Mesin tahu persis di mana setiap sumbu berada saat daya dinyalakan, dan operasi normal dapat dimulai tanpa gerakan homing apa pun. Untuk mesin di mana homing cepat dan tidak mengganggu, encoder inkremental adalah pilihan yang lebih murah. Untuk mesin di mana homing memakan waktu signifikan (sumbu jarak jauh), memerlukan mesin berada dalam keadaan aman tertentu, atau mengganggu urutan startup produksi, encoder absolut sepenuhnya menghilangkan batasan tersebut. Resolusi 17-bit — 131.072 hitungan per putaran — juga memberikan interpolasi yang lebih halus dalam loop kontrol driver terlepas dari apakah fitur retensi posisi absolut digunakan.

T5: MCDDT3520 telah dihentikan. Apakah ada pengganti Panasonic yang direkomendasikan, dan apa yang terlibat dalam perubahan?

Penerus langsung Panasonic untuk seri MINAS A4 dalam kelas daya yang sama adalah seri MINAS A5 (khususnya rentang C-frame MADKT5540 / MCDKT3520 untuk 750W) dan, yang lebih baru, seri MINAS A6. Seri A5 dan A6 menawarkan algoritma penyetelan otomatis yang ditingkatkan, opsi resolusi encoder yang lebih tinggi, antarmuka komunikasi yang diperluas termasuk EtherCAT dan MECHATROLINK, dan dukungan fungsi keselamatan yang diperbarui. Namun, mereka bukan pengganti kabel pin-ke-pin untuk MCDDT3520 — pinout konektor I/O kontrol, penomoran parameter, dan beberapa protokol komunikasi berbeda antara A4 dan A5/A6. Perubahan memerlukan peninjauan diagram pengkabelan untuk kedua generasi, pemetaan ulang koneksi I/O, dan memasukkan kembali semua parameter dalam struktur parameter driver baru. Untuk fasilitas yang mengelola armada mesin berbasis A4, pendekatan pemeliharaan yang paling umum adalah mendapatkan unit MCDDT3520 surplus yang teruji untuk penggantian segera sambil merencanakan migrasi platform sebagai bagian dari jadwal pembaruan mesin yang lebih luas.

Panasonic MCDDT3520 adalah bagian dari seri Motor dan Driver Servo AC MINAS A4. Model ini telah dihentikan dari lini produksi Panasonic saat ini. Selalu verifikasi kompatibilitas motor menggunakan tabel kombinasi seri A4 sebelum pemasangan. Beri jeda minimal lima menit setelah memutus daya utama sebelum mengerjakan pengkabelan driver untuk memungkinkan kapasitor bus internal terdischarge dengan aman.
