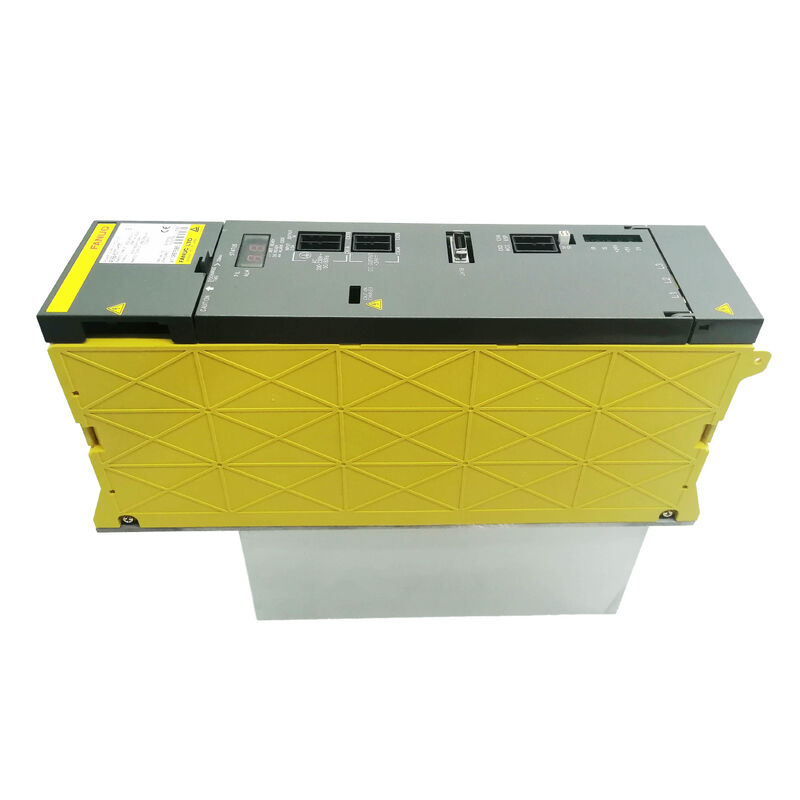

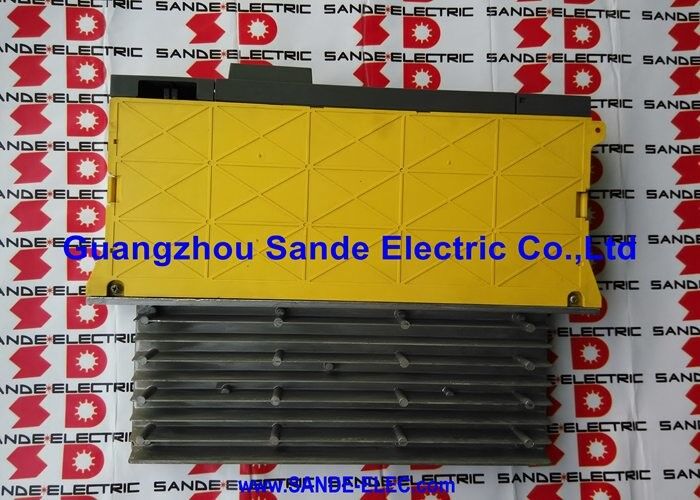

Fanuc A06B-6077-H111∙ Alpha Servo Power Converter PSM-11 ∙ 13.2kW, 200 ∙ 230V AC 3-Phase, 49A Input, 283 ∙ 325V DC Bus, Regenerasi Aktif, Dibutuhkan pendinginan paksa eksternal

Gambaran umum

PeraturanFanuc A06B-6077-H111adalah PSM-11 yang lebih besar dari dua modul catu daya dalam seri A06B-6077, memberikan daya bus DC 13,2kW ke sistem penggerak seri alpha.Sementara sisa keluarga alfa PSM hidup di blok penomoran A06B-6087, PSM-11 menempati seri A06B-6077 sendiri di samping PSM-5.5 yang lebih kecil (A06B-6077-H106).

Keduanya secara struktural mirip dengan modul PSM A06B-6087 bertenaga tinggi ujung depan regenerasi aktif, input tiga fase,Output bus DC dalam kisaran 283 ∼ 325 V ∼ tetapi mereka melayani segmen ukuran mesin yang berbeda: pusat pemesinan kompak, mesin bubut CNC, dan mesin multi-sumbu kecil di mana permintaan daya spindle dan servo yang dikombinasikan cocok dengan nyaman dalam 13,2 kW.

Dengan output 13,2kW dan input 49A, PSM-11 sangat cocok dengan modul penguat spindle alfa kecil yang dipasangkan dengan satu atau dua modul SVM sumbu servo.

Sebuah mesin dengan motor spindle 3,7 kW atau 5,5 kW dan dua atau tiga sumbu servo alfa kecil adalah instalasi PSM-11 khasdengan margin yang memadai untuk puncak sementara selama akselerasi multi-sumbu.

Mesin yang menjalankan kontrol Seri 0-C atau 0-D dengan sistem drive alpha kompak adalah salah satu aplikasi PSM-11 yang paling umum; generasi kontrol ini dirancang untuk yang lebih kecil,alat mesin ekonomis di mana kelas kekuatan PSM-11 adalah cocok alami.

PSM-11 memiliki karakteristik khusus dengan PSM-45 dan PSM-55 di ujung lain skala daya: ia membutuhkan pendinginan udara paksa eksternal.

Ini secara eksplisit dicatat dalam dokumentasi konfigurasi seri alfa Fanuc bersama dengan PSM-45,membedakan kedua modul dari kisaran PSM-15 hingga PSM-37 yang didinginkan sendiri melalui pengaturan kipas dan heatsink terintegrasi mereka sendiri.

Untuk PSM-11, persyaratan pendinginan paksa eksternal mencerminkan format fisik kompak modul:Housing lebar 60mm tidak menampung area sirip radiator yang dibutuhkan untuk pendinginan diri pada input 49A, sehingga desain termal tergantung pada lemari yang menyediakan aliran udara tambahan melalui heatsink modul.

Regenerasi aktif adalah bagian dari desain PSM-11, yang menempatkannya dalam keluarga PSM daripada PSMR (resistor discharge) alternatif.

Bahkan pada 13,2kW, energi decelerasi dari spindle kecil dan servo motor bertambah melalui pergeseran produksi berulang siklus posisi dan perubahan alat.

PSM-11 mengembalikan energi ini ke pasokan tiga fase daripada membakarnya dalam resistor,Menghilangkan kebutuhan untuk unit resistor debit eksternal dan pembangkit panas kabinet yang terkait.

Spesifikasi Utama

Seri A06B-6077 Arsitektur Daya Mesin Kecil

Keluarga produk A06B-6077 dikembangkan bersama seri PSM utama A06B-6087 untuk menangani segmen mesin kecil tanpa terlalu menentukan catu daya.

Seorang pembuat mesin alat yang merancang mesin bubut CNC yang kompak atau pusat pengeboran kecil dengan 5 ‰ 10 kW dari total daya sistem penggerak tidak membutuhkan kapasitas PSM-15 17,5 kW,dan rumah lebar 60mm dari PSM-11 (dibandingkan dengan rumah 90-150mm dari modul A06B-6087) lebih cocok secara alami dalam lemari listrik kompak dari alat mesin kecil.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

Hal ini memiliki implikasi praktis untuk pemeliharaan: sumber suku cadang untuk papan internal PSM-11 mengikuti struktur nomor bagian 6077,dan papan-papan ini tidak tersedia secara terpisah modul adalah unit layanan.

Format kompak, pertukaran pendinginan eksternal

Berat PSM-11 ~ 2,26kg dan perumahan 60mm yang kompak adalah keuntungan praktis untuk tata letak kabinet listrik mesin kecil.Sebuah lemari yang akan kewalahan oleh 150mm PSM-15 dapat menampung PSM-11 tanpa kendala ruang.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

Dalam prakteknya, ini berarti PSM-11 harus dipasang di lokasi dalam lemari di mana aliran udara lemari positif dan konsisten,atau di mana pengaturan aliran udara khusus mengarahkan udara dingin melalui modul.

Sebuah lemari dengan desain termal yang buruk, zona panas, udara sirkulasi ulang, atau ventilasi yang tersumbat, akan menghasilkan AL03 heatsink over-temperature shutdown pada PSM-11 bahkan pada tingkat beban jauh di bawah 13,2 kW.

Ini adalah masalah pemeliharaan yang lebih umum pada mesin kecil daripada pada mesin besar, karena mesin kecil lebih cenderung memiliki ketentuan aliran udara kabinet yang minimal.

Sistem Deteksi Kebocoran dan Alarm

A06B-6077-H111 termasuk sirkuit deteksi kebocoran yang memantau kondisi kesalahan tanah di bus DC dan kabel motor hilir.

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

Sistem kode alarm untuk PSM-11 mengikuti struktur alarm PSM alfa standar:

AL01️ Overcurrent di modul daya utama (salah IPM pada PSM-11, berbeda dari arti overcurrent pada PSM-15 dan di atas).

AL02Pada PSM-11, kipas tertentu yang terkena dampak harus diidentifikasi dan segera diganti.

AL04Periksa modul amplifier hilir dan koneksi bus DC.

AL05¢ DC bus pra-muatan tidak selesai.

FAQ

Q1: PSM-11 adalah seri A06B-6077 bukan A06B-6087? Apakah ini berarti tidak kompatibel dengan modul servo amplifier A06B-6087 SVM pada bus yang sama?

Tidak, penomoran seri dalam sistem produk A06B mengidentifikasi jenis modul tertentu daripada ketidakcocokan sistem.

Output bus DC A06B-6077-H111 sepenuhnya kompatibel dengan modul servo amplifier SVM seri A06B-6079 dan A06B-6096 dan modul amplifier spindle SPM A06B-6088/A06B-6102 pada bus DC bersama.

PSM-11 hanya duduk di ujung daya rendah dari keluarga alpha, menyediakan bus DC 283 ̊325V yang diatur yang sama yang dibutuhkan semua modul amplifier seri alpha,dengan kapasitas arus yang sesuai untuk konfigurasi mesin kecil.

T2: Untuk persyaratan pendinginan paksa eksternal PSM-11, pengaturan aliran udara khusus apa yang direkomendasikan Fanuc?

Manual instalasi perangkat keras seri alfa Fanuc (B-65162) mendokumentasikan pengaturan pendinginan paksa untuk modul yang membutuhkannya, termasuk PSM-11.

Persyaratan adalah agar udara eksternal dingin mengalir melalui permukaan heatsink modul biasanya dari bagian bawah modul ke atas, mengikuti arah konveksi alami.

Volume dan kecepatan aliran udara spesifik yang diperlukan adalah fungsi dari produksi panas modul pada beban nominal dan resistensi termal heatsink.

Dalam praktiknya, kipas aksial kecil yang dipasang untuk mengarahkan aliran udara di seluruh permukaan heatsink PSM-11, berukuran sesuai dengan spesifikasi B-65162, adalah implementasi standar.

T3: Bisakah PSM-11 mengganti PSM-5.5 (A06B-6077-H106) di mesin dimana PSM-5.5 gagal?

PSM-11 dapat memasok bus DC yang sama dengan PSM-5.5, dan kapasitas daya tambahan (13.2kW vs 5.5kW) tidak menimbulkan risiko bagi penguat hilir – mereka hanya akan menarik apa yang mereka butuhkan.

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 arus lebih rendah.

Jika sirkuit suplai berukuran sesuai dengan persyaratan PSM-5.5, upgrade ke PSM-11 membutuhkan konfirmasi perlindungan sirkuit dan kabel yang memadai untuk 49A.

Q4: Deskripsi produk termasuk "konverter daya servo" dalam daftar bagian? Apa arti sebutan ini dalam konteks sistem Fanuc alpha?

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

Terminologi "converter" mencerminkan peran modul dalam arsitektur daya sistem adalah tahap konversi AC ke DC.

Ini bukan produk yang berbeda dari PSM-11; "konverter daya servo", "PSM-11," dan "modul catu daya" semuanya menggambarkan unit A06B-6077-H111 yang sama dari sudut deskriptif yang berbeda.

T5: Setelah penggantian PSM-11, verifikasi startup apa yang diperlukan pada CNC?

Menghidupkan CNC dan mengamati status LED panel depan PSM-11. Modul harus menunjukkan keadaan operasi normal (bus diisi, tidak ada alarm) dalam beberapa detik pertama setelah aplikasi daya.

Konfirmasi tegangan bus DC hadir dan dalam kisaran 283~325V dengan memeriksa tampilan status modul SVM pada layar pemeliharaan servo CNC.

Jika ada alarm muncul pada PSM-11 atau pada modul SVM hilir segera pada startup, mendiagnosis sebelum menjalankan setiap sumbu.Memverifikasi operasi sumbu normal dengan jog manual lambat pada setiap sumbu sebelum mengembalikan mesin ke siklus otomatis.
