Fanuc Power Supply Module A06B-6087-H115 A06B6087H115

Fanuc A06B-6087-H115 | Modul Catu Daya Alpha PSM-15 — 17,5kW, 3-Fasa AC 200–230V, Input 63A, Bus DC 283–325V, Regenerasi Aktif, CNC 16i / 18i / 21i

Gambaran Umum

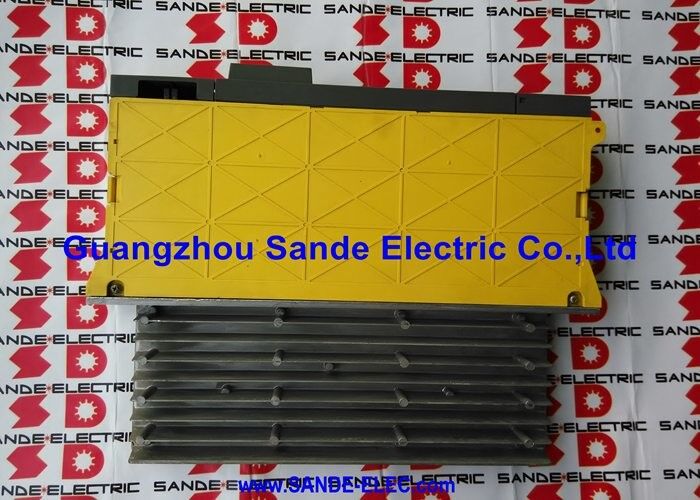

Fanuc A06B-6087-H115 adalah PSM-15 — modul catu daya berperingkat kontinu 17,5kW dari Fanuc untuk sistem penggerak seri alpha.

Tugasnya sederhana dan sangat penting: mengambil daya AC 3-fasa 200–230V dari sistem kelistrikan fasilitas, mengubahnya menjadi bus DC 283–325V yang teregulasi, dan mendistribusikan bus tersebut ke semua modul penguat servo SVM dan penguat spindel SPM yang berbagi rak penggerak.

Setiap watt keluaran mekanis dari setiap motor yang digerakkan oleh sistem pertama-tama melewati modul ini.

Peran tunggal ini berarti kesehatan PSM-15 adalah kesehatan seluruh sistem penggerak — ketika gagal, tidak ada yang bergerak.

Dengan keluaran kontinu 17,5kW dan input AC berperingkat 63A pada 200V, PSM-15 dirancang untuk konfigurasi mesin kelas menengah: satu modul penguat spindel ditambah satu atau dua kombinasi sumbu servo berada dalam batas ini dalam kondisi pemotongan produksi yang umum.

Angka input 63A menentukan desain kelistrikan panel suplai mesin — pemutus sirkuit, penampang kabel, dan filter saluran sebelum PSM harus mengakomodasi arus terperingkat ini ditambah lonjakan transien saat startup, yang dibantu oleh reaktor AC yang direkomendasikan (A81L-0001-0123) untuk membatasinya.

Yang membuat PSM-15 secara spesifik adalah PSM dan bukan PSMR yang lebih sederhana (varian resistor regeneratif) adalah ujung depan regenerasi daya aktif. Ketika motor servo atau spindel melambat, energi kinetik yang tersimpan dalam massa berputar mengalir kembali melalui penguat ke bus DC.

Dalam sistem PSMR, resistor membakar energi ini sebagai panas.

Dalam PSM-15, sirkuit switching aktif membalikkan arah aliran daya dan mengembalikan energi ini ke suplai AC 3-fasa.

Untuk mesin dengan inersia spindel tinggi atau peristiwa deselerasi berat yang sering terjadi — penggantian alat pada pusat permesinan, siklus pemosisian cepat berulang — manfaat termal di dalam kabinet kelistrikan sangat besar.

Suhu kabinet lebih rendah, masa pakai komponen lebih lama, dan pada beberapa instalasi, kontribusi regenerasi mengurangi konsumsi listrik yang terukur.

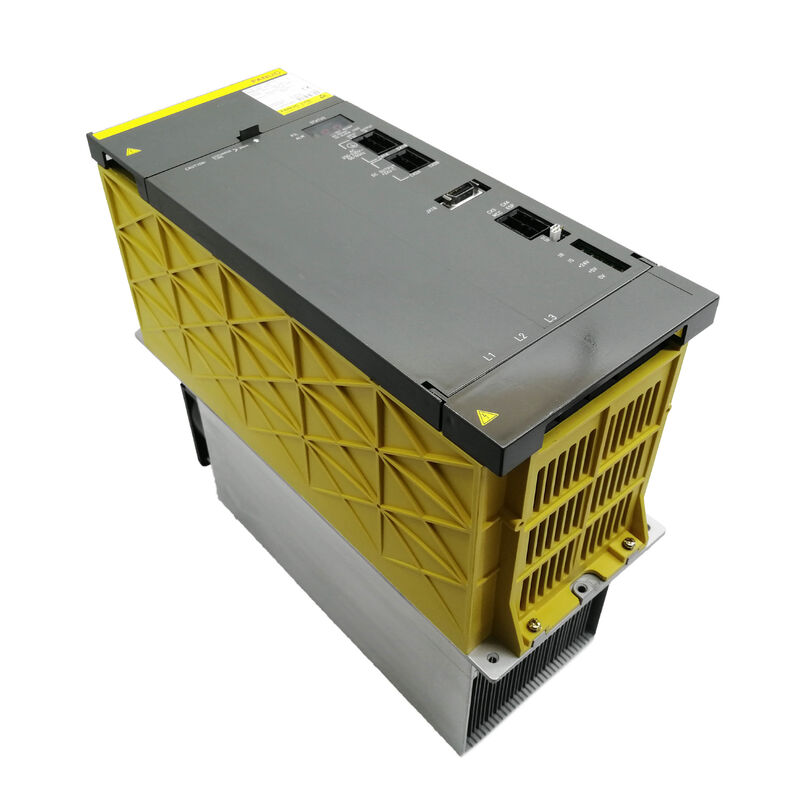

PSM-15 adalah modul selebar 150mm — secara mencolok lebih lebar dari modul SVM 60–90mm yang ditenagainya — karena persyaratan termalnya.

Tiga modul transistor 200A menghasilkan panas yang harus dikeluarkan secara terus-menerus untuk menjaga suhu sambungan dalam batas terperingkat.

Blok sirip pendingin eksternal, kipas eksternal (A90L-0001-0335/B), dan kipas internal (A90L-0001-0422) adalah tiga jalur di mana panas ini dikelola.

Ketiganya harus beroperasi agar PSM-15 dapat mempertahankan keluaran terperingkat; kipas yang rusak bukan hanya catatan pemeliharaan — ini adalah situasi kelebihan beban termal yang berkembang dengan hasil yang dapat diprediksi.

Spesifikasi Utama

Bus DC — Reservoir Daya untuk Semua Sumbu

Bus DC 283–325V yang dipelihara oleh PSM-15 lebih dari sekadar rel daya — ini adalah reservoir energi yang ditarik oleh semua modul penguat yang terhubung secara bersamaan. Ketika beberapa sumbu servo berakselerasi pada saat yang sama, semuanya menarik arus dari bus secara bersamaan.

Penyearah ujung depan PSM-15 dan bank kapasitor filter harus memasok permintaan transien simultan ini sambil menjaga tegangan bus dalam rentang yang teregulasi.

Jika permintaan arus puncak gabungan melebihi kemampuan transien bank kapasitor, tegangan bus akan turun dan modul hilir mendeteksi kondisi tersebut sebagai alarm penggerak.

Pemilihan PSM untuk mesin tertentu harus memperhitungkan tidak hanya daya kontinu total tetapi juga profil permintaan simultan puncak.

Mesin dengan motor spindel besar dan tiga sumbu umpan yang semuanya berakselerasi pada saat yang sama — selama gerakan cepat agresif setelah penggantian alat — menghadirkan beban puncak yang jauh di atas angka kontinu.

Panduan pemilihan PSM menerapkan faktor permintaan simultan (biasanya 0,7–0,8) ke jumlah total daya terperingkat semua modul untuk mengidentifikasi permintaan setara kontinu.

Regenerasi: Ujung Depan Aktif vs Pelepasan Resistor

Perbedaan antara desain PSM (aktif) dan PSMR (resistor) adalah manajemen energi. Setiap kali sumbu servo melambat — dan pada pusat permesinan produksi ini terjadi puluhan kali per menit — motor bertindak sebagai generator, mendorong arus kembali ke bus DC.

Tegangan bus naik saat energi ini terakumulasi. Sesuatu harus menangani energi itu: di PSMR, resistor pengereman menghilangkannya sebagai panas; di PSM-15, ujung depan aktif beralih ke mode inversi dan menyalurkan energi kembali ke suplai AC 3-fasa.

Perbedaan keluaran panas kabinet sangat terasa pada mesin siklus tinggi.

Lebih sedikit joule panas per jam di dalam kabinet berarti kabinet berjalan lebih dingin, margin termal pada semua komponen lebih lebar, dan peralatan pendingin kabinet kelistrikan — jika ada — berjalan kurang intensif.

Perbedaan biaya operasional dari pemulihan energi yang diregenerasi ke jaringan bersifat sekunder pada basis per mesin, tetapi terukur pada armada mesin di berbagai shift.

Pemeliharaan Kipas dan Respons Alarm AL02/AL03

Dua kipas di PSM-15 melayani zona termal yang berbeda.

Kipas eksternal (dipasang di luar modul) mengalirkan udara melalui sirip pendingin eksternal tempat panas modul transistor disalurkan. Kipas internal mengedarkan udara di dalam rumah modul untuk mencegah titik panas pada elektronik kontrol.

Kedua kipas tersedia sebagai suku cadang individual — keuntungan signifikan dibandingkan desain penggerak di mana kegagalan kipas memerlukan penggantian modul lengkap.

AL02 (kipas sirkuit kontrol berhenti) adalah alarm yang muncul ketika kipas internal berhenti.

Ini adalah peringatan dini: elektronik kontrol belum dalam bahaya segera, tetapi margin termal berkurang.

Penanganan sebagai peristiwa pemeliharaan mendesak adalah tepat. AL03 (suhu berlebih pendingin) mengikuti kegagalan kipas eksternal: suhu pendingin naik hingga perlindungan memicu shutdown untuk mencegah kerusakan modul transistor.

Waktu antara kegagalan kipas eksternal dan shutdown AL03 tergantung pada suhu sekitar, beban bus DC, dan laju pembangkitan panas pada transistor.

Penggantian kipas pencegahan terjadwal — terlepas dari kondisi kipas yang terlihat — adalah praktik yang baik pada unit PSM-15 yang beroperasi di lingkungan produksi berat lebih dari lima tahun layanan.

Keausan bantalan kipas bergantung pada usia dan tidak selalu memberikan peringatan suara sebelum kegagalan.

Komponen yang Dapat Diservis dan Pendekatan Perbaikan

PSM-15 dirancang berdasarkan prinsip bahwa modul daya dapat diperbaiki daripada hanya diganti.

Tiga modul transistor 200A tersedia sebagai suku cadang dan dapat diganti selama perbaikan. Kedua kipas tersedia secara terpisah.

Sekering bus DC dan baterai (untuk bagian daya kontrol 24V) adalah bahan habis pakai standar.

Dua papan utama — papan pengkabelan A20B-1006-0470 dan kartu kontrol A16B-2202-042x — adalah elemen yang tidak dapat dipisahkan dan tidak dijual sebagai suku cadang mandiri; jika salah satu papan mengalami kegagalan di luar perbaikan tingkat komponen, modul secara keseluruhan memerlukan penggantian atau perbaikan tingkat papan khusus.

FAQ

Q1: Bisakah PSM-15 A06B-6087-H115 memberi daya pada modul penguat SVM seri alpha dan alpha i pada bus DC yang sama?

Tidak. Keluarga PSM A06B-6087 sejajar dengan generasi penguat alpha asli (keluarga SVM A06B-6079, A06B-6096).

Generasi alpha i menggunakan catu daya aiPS seri A06B-6110 dengan antarmuka perangkat keras bus DC dan distribusi daya kontrol yang berbeda.

Kedua generasi catu daya tidak kompatibel silang dalam bus penggerak yang sama.

Setiap mesin yang ditingkatkan dari penguat alpha ke alpha i juga harus mengganti modul catu daya dari PSM ke arsitektur aiPS.

Q2: Apa yang menentukan apakah mesin memerlukan PSM (regenerasi aktif) atau PSMR (pelepasan resistor)?

Pilihan tergantung pada tingkat daya yang diregenerasi selama siklus produksi mesin. Jika deselerasi jarang terjadi atau melibatkan beban inersia rendah, PSMR sudah cukup.

Jika mesin memiliki motor spindel besar, penggantian alat yang sering, atau pemosisian agresif siklus tinggi, energi yang diregenerasi selama deselerasi dapat melebihi peringkat termal resistor PSMR — resistor menjadi terlalu panas dan mesin tidak dapat mempertahankan laju siklus produksi.

Prosedur pemilihan PSM/PSMR Fanuc menghitung daya regenerasi rata-rata dari profil gerakan mesin; jika angka yang dihitung melebihi kapasitas PSMR, PSM diperlukan.

Q3: AL01 muncul di tampilan PSM-15 segera saat dinyalakan — apa artinya ini untuk kelas modul ini?

Pada kelas PSM-15 hingga PSM-30, AL01 menunjukkan arus berlebih pada input AC sirkuit utama — arus 3-fasa yang ditarik oleh bagian penyearah telah melebihi ambang batas perlindungan. Ini berbeda dari PSM-5.5 dan PSM-11 di mana AL01 menunjukkan kesalahan IPM.

Untuk PSM-15, periksa: keseimbangan tegangan suplai 3-fasa pada terminal input PSM (ketidakseimbangan tegangan dapat menyebabkan arus berlebih semu), sekering saluran masuk, dan apakah reaktor AC (A81L-0001-0123) terpasang dengan benar dan tidak rusak.

Jika AL01 tetap ada dengan semua modul SVM hilir terputus dari bus, kesalahan ada di dalam PSM.

Q4: Bagaimana arus input terperingkat 63A harus digunakan untuk merancang sirkuit suplai sebelum PSM-15?

63A adalah input terperingkat kontinu pada keluaran penuh 17,5kW dari AC 200V. Perlindungan sirkuit aktual juga harus memperhitungkan lonjakan startup selama pra-pengisian bus DC, yang dibatasi oleh reaktor AC tetapi tidak dihilangkan.

Praktik standar adalah menggunakan pemutus sirkuit terperingkat 80–100A sebelum PSM-15 dengan karakteristik trip waktu-arus yang sesuai yang memungkinkan transien lonjakan tanpa trip palsu.

Penampang kabel harus diukur untuk 63A kontinu dengan penurunan peringkat yang sesuai untuk suhu sekitar dan pengisian saluran.

Impedansi reaktor AC berfungsi ganda untuk membatasi lonjakan dan meredam harmonik.

Q5: Setelah memasang pengganti A06B-6087-H115, apakah ada pengaturan parameter atau prosedur startup yang diperlukan pada CNC?

PSM-15 tidak membawa parameter CNC — ia beroperasi secara otonom dalam sistem penggerak alpha.

Setelah memasang pengganti, nyalakan CNC dan konfirmasikan tampilan panel depan PSM menunjukkan keadaan normal "0" atau "berjalan" daripada kode alarm dalam beberapa detik pertama setelah daya diterapkan (urutan pra-pengisian bus DC membutuhkan beberapa detik).

Verifikasi tegangan bus DC pada titik koneksi modul SVM berada dalam rentang 283–325V menggunakan voltmeter jika tersedia.

Jika konfigurasi mesin sebelumnya beroperasi dengan benar dengan PSM yang rusak dan tidak ada perubahan lain yang dilakukan pada sistem penggerak, tidak diperlukan perubahan parameter.
