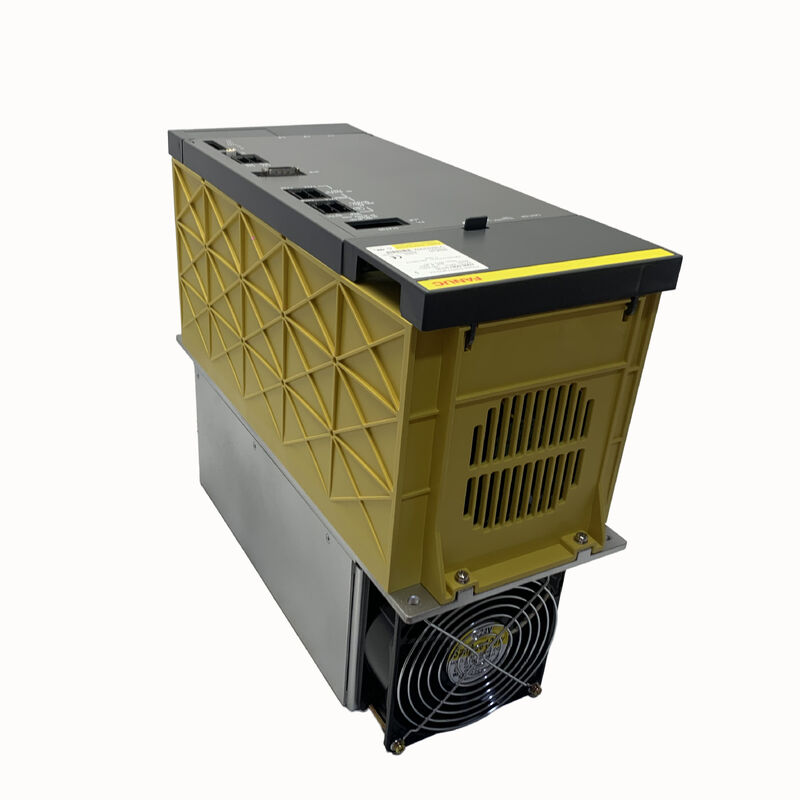

Fanuc A06B-6087-H126 | Modul Catu Daya Alpha PSM-26 — 29,8kW, 3-Fasa AC 200–230V, Input 106A, Bus DC 283–325V, Regenerasi Aktif, CNC 16i / 18i / 21i

Gambaran Umum

Fanuc A06B-6087-H126 adalah PSM-26 — salah satu modul catu daya alpha yang paling banyak digunakan di seluruh basis terpasang mesin perkakas CNC yang dikontrol Fanuc.

Peringkat output kontinu 29,8kW dan input 106A pada 200V menempatkannya dalam kelas daya yang mencakup sebagian besar pusat permesinan dan pusat pembubutan berukuran sedang hingga besar yang dibangun di sekitar kontrol 16i/18i/21i: mesin dengan spindel 7,5kW hingga 15kW dan dua hingga empat sumbu servo yang berjalan secara bersamaan.

Untuk profil konfigurasi ini, PSM-26 memberikan margin daya yang tepat — cukup ruang kepala di atas permintaan simultan yang khas untuk menghindari operasi berkelanjutan pada batas termal modul, tanpa biaya dan ruang kabinet dari PSM-37 yang lebih besar.

Reputasi PSM-26 sebagai salah satu modul yang paling andal dan umum ditemui dalam keluarga A06B-6087 adalah hasil dari desain dan kesesuaian aplikasinya.

Tiga modul transistor 300A — peringkat arus per transistor yang lebih tinggi daripada banyak model PSM yang lebih kecil — memberikan kapasitas modul jauh di atas input terukurnya 106A, menyediakan margin puncak transien yang diperlukan selama peristiwa percepatan multi-sumbu simultan tanpa membebani sambungan transistor.

Bagian depan regenerasi daya aktif mengembalikan energi deselerasi dari motor spindel dan servo ke suplai AC tiga fasa, mengurangi keluaran panas kabinet dan konsumsi daya di seluruh siklus perubahan alat dan pemosisian berulang.

Modul ini beroperasi pada persimpangan penguat spindel paling umum dari sistem penggerak alpha (seri A06B-6088 dan A06B-6102 SPM, biasanya untuk motor spindel 5,5kW hingga 15kW) dan keluarga penguat servo alpha SVM standar.

Mesin dengan satu modul spindel SPM dan konfigurasi SVM tiga sumbu adalah profil beban yang tepat untuk PSM-26 — cukup umum sehingga PSM-26 menjadi perlengkapan standar pada sejumlah besar mesin bubut CNC dan pusat permesinan kelas menengah yang dibangun sepanjang tahun 1990-an dan 2000-an.

A06B-6087-H126 memiliki dua revisi perangkat keras yang terdokumentasi (rev.A dan rev.B) yang berbeda dalam spesifikasi papan kabelnya (A20B-1006-0161 untuk rev.A, A20B-1006-0471 untuk rev.B) dan dalam apakah produk tersebut membawa penandaan CE.

Secara fungsional, kedua revisi identik dan dapat dipertukarkan di rak penggerak. Kartu kontrol A16B-2202-0421 umum untuk kedua revisi; varian akhiran #BM menggunakan A16B-2202-0424 sebagai papan kontrol.

Spesifikasi Utama

Modul Transistor 300A — Margin Puncak Terpasang

Pilihan modul transistor 300A di dalam modul yang diberi peringkat input 106A bukanlah kesalahan spesifikasi berlebihan — ini adalah rekayasa ruang kepala termal dan listrik yang disengaja.

Peringkat berkelanjutan 106A adalah titik di mana modul dapat mempertahankan output tanpa batas tanpa melebihi batas suhu sambungan transistor dalam kondisi sekitar terburuk.

Transistor itu sendiri dapat menangani arus puncak yang jauh lebih tinggi untuk durasi singkat yang khas dari lonjakan saat startup dan peristiwa percepatan simultan multi-sumbu. Menggunakan transistor 300A menciptakan margin antara arus berkelanjutan terukur dan kemampuan puncak instan transistor, yang memungkinkan PSM-26 menangani siklus mesin produksi nyata tanpa trip berulang karena kondisi arus berlebih transien.

Dalam konteks PSM-37 43kW, perbedaan spesifikasi transistor (modul IGBT vs unit 300A di PSM-26) mencerminkan permintaan termal dan arus dari modul berperingkat lebih tinggi.

Kedua desain menggunakan prinsip regenerasi aktif yang sama; spesifikasi transistor diskalakan dengan kelas daya modul.

Regenerasi dan Perannya dalam Produksi Multi-Shift

Pada mesin yang berjalan tiga shift dengan siklus perubahan alat yang berkelanjutan, kontribusi manajemen energi dari regenerasi aktif tidak sepele.

Setiap kali spindel melambat dari kecepatan pemotongan ke kecepatan perubahan alat, energi kinetik yang tersimpan di rotor motor spindel dan komponen yang terhubung mengalir kembali sebagai energi listrik ke bus DC. Dalam sistem PSMR dengan pembuangan resistor, energi ini menjadi panas di resistor, yang harus dikelola sebagai beban termal.

Dalam arsitektur regenerasi aktif PSM-26, energi yang sama ini mengalir kembali ke suplai tiga fasa — mengurangi energi bersih yang ditarik dari jaringan dan secara bersamaan mengurangi keluaran panas kabinet.

Manfaat praktis di lingkungan produksi adalah kabinet yang berjalan lebih dingin sepanjang shift penuh, yang memperpanjang masa pakai semua komponen di dalam kabinet dan dapat mengurangi atau menghilangkan kebutuhan akan pendingin udara kabinet di lingkungan sekitar yang moderat.

Rev.A dan Rev.B — Perbedaan Papan Tanpa Dampak Fungsional

Dua revisi perangkat keras A06B-6087-H126 yang terdokumentasi berbeda pada papan kabelnya:

• Rev.A: Papan kabel A20B-1006-0161, papan pemicu A20B-2902-0280 — versi lebih awal, tanpa penandaan CE
• Rev.B: Papan kabel A20B-1006-0471, papan pemicu A20B-2902-0380 — produksi bertanda CE

Kedua revisi menggunakan kartu kontrol yang sama (A16B-2202-0421) dan kipas eksternal serta internal yang sama. Pada mesin di mana modul rev.A rusak, penggantian rev.B adalah pengganti fungsional langsung — tidak ada perubahan parameter, tidak ada modifikasi kabel.

Nomor papan hanya relevan bagi para insinyur yang mencari papan pengganti untuk perbaikan tingkat modul daripada penggantian unit utuh.

FAQ

Q1: Mengapa PSM-26 begitu umum ditemui sebagai suku cadang pengganti dibandingkan dengan PSM-15 atau PSM-37?

Kelas daya 29,8kW / 106A secara tepat mencakup konfigurasi mesin paling umum di era sistem Fanuc alpha: spindel daya menengah (7,5kW–15kW SPM) dikombinasikan dengan dua hingga empat modul SVM sumbu servo.

Profil konfigurasi ini menggambarkan sebagian besar dari semua mesin bubut dan pusat permesinan CNC yang dikontrol Fanuc yang dibangun pada tahun 1990-an dan 2000-an.

PSM-15 pada 17,5kW terkadang kurang memadai untuk kelas daya spindel ini, dan PSM-37 lebih dari yang dibutuhkan.

PSM-26 adalah pilihan yang tepat untuk mesin-mesin ini pada tahap desain, itulah sebabnya mengapa sekarang menyumbang sebagian besar pasar pengganti PSM alpha — itu hanya ada di lebih banyak mesin.

Q2: Bisakah A06B-6087-H126 memberi daya pada modul SVM seri alpha i (seri A06B-6114) pada bus DC yang sama dengan modul SVM alpha asli?

Tidak. Generasi penguat alpha i (seri A06B-6114 SVM dan A06B-6120 SPM) menggunakan catu daya aiPS A06B-6110.

Antarmuka bus DC, distribusi daya kontrol, dan arsitektur sirkuit baterai berbeda antara generasi alpha dan alpha i.

Mereka tidak dapat berbagi bus DC yang sama, dan A06B-6087-H126 tidak dapat berfungsi sebagai catu daya untuk modul alpha i.

Setiap mesin yang melakukan retrofit dari amplifier alpha ke alpha i juga harus mengganti PSM dengan modul aiPS yang sesuai.

Q3: PSM-26 berisi papan pemicu (A20B-2902-0280 atau A20B-2902-0380) yang tidak disebutkan dalam banyak deskripsi PSM alpha lainnya — apa fungsi papan ini?

Papan pemicu di PSM-26 menghasilkan sinyal penggerak gerbang yang mengalihkan tiga modul transistor utama.

Di bagian depan regeneratif, waktu penggerak gerbang harus dikoordinasikan secara tepat dengan bentuk gelombang tegangan suplai AC tiga fasa untuk memastikan bahwa energi yang diregenerasi disuntikkan ke fasa yang benar pada saat yang tepat.

Papan pemicu memantau sudut fasa suplai AC dan mengontrol urutan pengalihan transistor sesuai dengan itu.

Pada modul PSM yang lebih kecil, fungsi ini dapat diintegrasikan ke dalam papan kabel utama; penggunaan PSM-26 pada papan pemicu terpisah mencerminkan tingkat arus dan persyaratan daya penggerak gerbang yang terkait pada kelas modul ini.

Q4: Setelah memasang pengganti PSM-26, mesin segera menampilkan AL04 (penurunan tegangan tautan DC). Apa penyebab yang paling mungkin?

AL04 pada PSM-26 menunjukkan tegangan bus DC telah turun di bawah ambang batas operasi.

Dengan PSM baru, penyebab paling umum adalah kesalahan pada salah satu modul SVM atau SPM hilir yang menyebabkan beban berlebihan pada bus segera setelah daya dihidupkan, mencegah bus mencapai tegangan operasi selama fase pra-pengisian.

Lepaskan semua modul SVM dan SPM dari bilah bus dan hidupkan PSM saja — jika mencapai tegangan bus penuh dan menahannya tanpa AL04, sambungkan kembali modul penguat satu per satu untuk mengidentifikasi modul mana yang menyebabkan beban bus berlebihan.

Jika AL04 terjadi tanpa modul hilir yang terhubung, periksa resistor pra-pengisian internal PSM dan sirkuit kontaktor.

Q5: PSM-26 menggunakan modul transistor 300A secara internal — apakah ini tersedia secara individual untuk perbaikan, dan apakah kegagalan modul transistor membuat unit tidak dapat diperbaiki?

Modul transistor 300A tersedia sebagai suku cadang individual dan dapat diganti selama perbaikan tingkat modul oleh teknisi yang berkualifikasi.

Kegagalan modul transistor di PSM-26 tidak membuat unit rusak — ini adalah salah satu intervensi perbaikan paling umum pada modul ini.

Kegagalan transistor biasanya muncul sebagai AL01 (arus berlebih di modul daya utama) yang tetap ada bahkan setelah tegangan input AC diperiksa dan bus hilir bebas dari kesalahan. Diagnosis harus mengkonfirmasi modul transistor mana yang gagal sebelum memesan suku cadang pengganti.

Unit dengan kegagalan transistor yang diperbaiki dan kedua papan dipastikan berfungsi dapat dikembalikan ke layanan berperingkat penuh.
