Catu Daya AC GE FANUC A06B-6087-H155 A06B6087H155 AO6B-6O87-H155

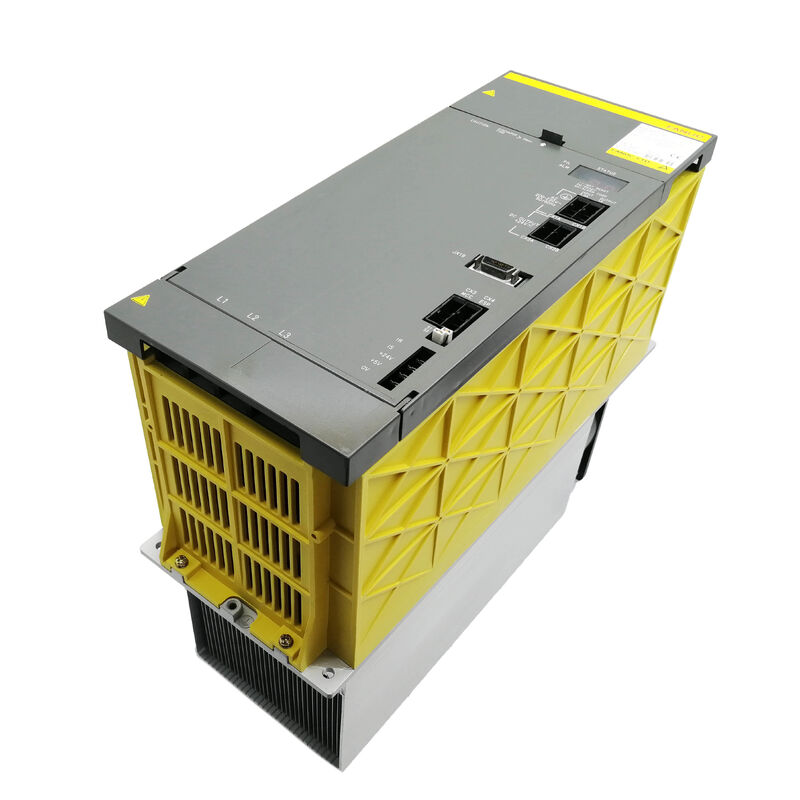

Fanuc A06B-6087-H155∙ Alpha Power Supply Module PSM-55 65kW, 200-230V AC 3-Phase, 234A Input, 283-325V DC Bus, Regenerasi Aktif, Dibutuhkan pendinginan paksa eksternal

Gambaran umum

PeraturanFanuc A06B-6087-H155adalah PSM-55 ′′ modul catu daya bernomor tertinggi dalam seri A06B-6087 alpha, dan penerus resmi PSM-45. Pada output terus menerus 65kW dan 234A dari arus masuk nominal pada 200V,PSM-55 melayani konfigurasi terbesar dan paling berat beban dalam sistem drive alfa: pusat pemesinan format besar dengan motor spindle bertenaga tinggi dalam kelas 22kW +,sistem multi-sumbu di mana servo dan spindle gabungan permintaan arus mendekati atau melebihi apa yang PSM-45 55kW kapasitas dapat bertahan pada beban nominal, dan pusat pemotong berat yang memproses benda kerja besar dengan siklus pemotongan yang agresif.

PSM-55 tiba di jajaran A06B-6087 sebagai pengganti PSM-45 pada bulan Agustus 1999.

Transisi ini memenuhi kebutuhan praktis di bagian atas kelas kekuatan alfa:mesin yang telah tumbuh di luar 55kW rating PSM-45 sebagai persyaratan kekuatan spindle dan konfigurasi multi-sumbu menjadi lebih menuntut.

PSM-55 memberikan faktor bentuk sasis fisik yang sama dan arsitektur regenerasi aktif yang sama dengan PSM-45,sementara memperpanjang batas daya terus-menerus dengan 10kW dan meningkatkan input arus peringkat dari 185A ke 234A.

Regenerasi depan aktif adalah karakteristik yang menentukan pada tingkat daya ini.energi kinetik yang dilepaskan sangat besar pada mesin dengan perubahan alat yang sering atau siklus penentuan posisi yang berulang, energi ini terjadi lusinan kali per shift.

PSM-55 mengembalikan energi perlambatan ini ke catu daya AC tiga fase daripada membakarnya ke dalam resistor, yang merupakan keuntungan manajemen energi dan keuntungan manajemen termal.

Pada kapasitas 65kW, panas yang akan dihasilkan oleh pelepasan resistor selama operasi siklus tinggi adalah signifikan; ujung depan aktif menghilangkannya dari anggaran termal kabinet sepenuhnya.

Seperti PSM-45 yang berhasil, PSM-55 membutuhkan pendingin udara paksa eksternal.

Ini bukan pertimbangan pemasangan periferal, ini adalah persyaratan dasar agar modul mencapai output nominal 65kW.Tanpa pasokan udara paksa eksternal yang diarahkan ke heatsink modul, suhu junction dari modul transistor IGBT akan melebihi batas aman di bawah beban produksi, dan AL03 (heatsink over-temperature) shutdowns adalah hasil yang dapat diprediksi.

Mesin yang awalnya ditentukan dengan PSM-55 dirancang dengan pengaturan pendinginan eksternal ini sebagai bagian dari tata letak kabinet listrik.

Spesifikasi Utama

PSM-55 vs PSM-45: Apa yang Berubah

PSM-55 meningkatkan pada PSM-45 dengan cara yang spesifik dan praktis: 10kW lebih banyak daya terus menerus dan 49A lebih banyak arus masukan,mengakomodasi konfigurasi mesin yang PSM-45 mulai underserve pada akhir 1990-an.

Spesifikasi papan berubah PSM-55 menggunakan papan kabel A20B-1007-0650 daripada A20B-2001-067x PSM-45 tetapi format sasis fisik, skema koneksi bus DC,dan persyaratan pendinginan paksa eksternal tetap sama.

Mesin yang awalnya dilengkapi dengan PSM-45 dapat menerima pengganti PSM-55 di posisi pemasangan yang sama; kabel dan koneksi bus kompatibel,dan ruang kepala daya tambahan hanya tersedia ketika mesin membutuhkannya.

PSM-55 menggunakan keluarga kartu kontrol yang sama (A16B-2202-042x) dengan PSM-45 dan sisa seri A06B-6087, yang berarti kode alarm, prosedur startup CNC,dan pendekatan diagnostik yang didokumentasikan dalam manual B-65162 berlaku tidak berubah untuk PSM-55.

234A Input ️ Perencanaan Listrik Fasilitas

Masukan 234A dengan nilai 200V menuntut perhatian yang cermat terhadap desain sirkuit pasokan fasilitas.

The circuit breaker protecting the PSM-55 feed must be rated for sustained 234A operation with a trip curve that accommodates the startup inrush transient without nuisance tripping — a 300A thermal-magnetic breaker with a D or K tripping characteristic is typically appropriate, tapi pilihan yang tepat tergantung pada panjang kabel pasokan dan impedansi. Cable cross-section for 234A continuous at the facility ambient temperature and conduit fill conditions must be calculated to the relevant electrical standards — undersized cables create a real fire and equipment risk at this current level.

The AC reactor recommended for the PSM-55 (A81L-0001-0123 or the appropriate reactor for this current class) serves to limit both the startup inrush transient and the harmonic current that the rectifier front end would otherwise inject into the facility supply.

Pada 234A, kontribusi arus harmonis tanpa reaktor AC dapat cukup signifikan untuk menciptakan masalah interferensi untuk peralatan lain pada bus pasokan yang sama.

Pendinginan paksa eksternal ️ Rincian instalasi

Pendingin paksa eksternal untuk PSM-55 harus diatur untuk memberikan udara sekitar yang lebih dingin langsung ke permukaan heatsink modul tidak sirkulasi udara kabinet.

Sebuah mesin dalam produksi menghasilkan panas dari beberapa komponen di dalam kabinet; suhu udara di dalam kabinet meningkat secara substansial di atas lingkungan selama pergeseran produksi.Jika udara panas sirkulasi kembali ini diarahkan ke PSM-55 heatsink, efek pendinginan berkurang secara dramatis dan margin suhu heatsink di atas ambang AL03 menyempit.

Implementasi praktisnya adalah pengaturan saluran dari luar kabinet yang membawa udara sekitar yang segar ke intake PSM-55 heat sink,dengan udara knalpot panas dari sumur panas keluar melalui saluran terpisah ke bagian luar lemari.

Penyusunan ini muncul dalam desain kabinet listrik mesin yang awalnya ditentukan dengan modul PSM-45 dan PSM-55itu dirancang sebagai bagian dari desain termal asli mesin.

FAQ

T1: Apakah PSM-55 pengganti langsung untuk PSM-45, atau apakah membutuhkan modifikasi kabinet listrik?

PSM-55 secara fisik dan listrik kompatibel dengan pengaturan pemasangan lemari yang dirancang untuk PSM-45 dengan format sasis, lubang pemasangan, dan titik koneksi bus DC yang sama.Tidak ada modifikasi mekanis yang diperlukan untuk kabinet.

Sirkuit catu daya listrik harus diverifikasi untuk mendukung input 234A nominal PSM-55 versus 185A PSM-45 jika catu daya asli ukurannya hanya untuk arus PSM-45,perlindungan sirkuit dan kabel mungkin perlu ditingkatkan.

Jika susunan saluran pendingin paksa eksternal dirancang di sekitar PSM-45, periksa apakah ia memberikan aliran udara yang memadai untuk output termal PSM-55 yang sedikit lebih tinggi pada 65kW.

T2: PSM-55 menggunakan papan kabel A20B-1007-0650, sama dengan daftar PSM-45. Apakah papan ini dapat ditukar antara kedua modul?

A20B-1007-0650 muncul dalam spesifikasi untuk PSM-45 dan PSM-55,yang mencerminkan bahwa Fanuc menggunakan desain papan yang sama di seluruh kelas daya ini dengan spesifikasi modul transistor dan komponen termal yang membedakan kekuatan nominal.

Dalam prakteknya,Interchangeability tingkat board antara PSM-45 dan PSM-55 tergantung pada revisi khusus dari board dan apakah spesifikasi komponen Fanuc pada board mengakomodasi kedua tingkat saat ini.

Untuk penentuan pertukaran yang dikonfirmasi, konsultasikan dokumentasi tingkat komponen Fanuc atau spesialis perbaikan drive Fanuc yang berkualitas daripada mengasumsikan kompatibilitas berdasarkan nomor papan bersama.

T3: Alarm apa yang biasanya terjadi sebelum AL03 (heatsink over-temperature) pada PSM-55, dan bagaimana harus dikelola?

Pada PSM-55 yang didinginkan dengan benar, AL03 tidak boleh terjadi selama produksi normal.

Ini menunjukkan suhu sumur panas telah mencapai ambang perlindungan kondisi yang disebabkan oleh pendinginan paksa eksternal yang tidak memadai, pengaturan saluran yang tersumbat, kipas internal yang rusak,atau suhu lingkungan yang melebihi kisaran operasi nominal modul.

Sebelum menyelidiki modul itu sendiri, memeriksa jalur saluran pendingin eksternal untuk penyumbatan atau kerusakan, konfirmasi pasokan udara paksa eksternal berjalan, dan memeriksa kipas internal beroperasi.

AL02 (ventilator pendingin berhenti) akan mendahului AL03 jika ventilator internal gagal ¢ memperlakukan AL02 sebagai peristiwa pemeliharaan mendesak yang membutuhkan penggantian ventilator sebelum produksi dilanjutkan.

T4: Bagaimana PSM-55 menangani beban berlebihan singkat selama akselerasi simultan multi-sumbu?

Rating 65kW dari PSM-55 adalah output terus menerus rating berkelanjutan tanpa batas pada kondisi yang ditentukan.

Beban sementara di atas 65kW dapat ditampung untuk waktu yang singkat oleh transistor IGBT modul dan bank kondensator bus DC,yang memasok permintaan puncak sementara ujung depan rectifier terus memberikan output steady-state.

Durasi kemampuan overload sementara ini tergantung pada keadaan termal awal transistor dan besarnya overload.

Modul penguat servo mesin memiliki batas arus mereka sendiri yang membatasi permintaan puncak yang dikenakan pada bus PSM dalam prakteknya,PSM jarang melihat tingkat arus yang amplifier hilir sendiri sirkuit perlindungan tidak akan pertama membatasi.

Q5: Apakah PSM-55 adalah regenerasi aktif? Apakah resistor regeneratif eksternal atau unit debit diperlukan seperti seri PSMR?

Tidak, bagian depan regenerasi aktif di PSM-55 menangani semua energi decelerasi secara internal dengan mengembalikannya ke pasokan AC tiga fase.atau unit pembuangan regeneratif diperlukan atau harus terhubung.

Ini adalah perbedaan mendasar antara seri PSM (A06B-6077 dan A06B-6087) dan seri PSMR (A06B-6081)sementara PSM menggunakan ujung depan inverter aktif untuk mengembalikannya ke pasokan.

Menyambungkan resistor debit eksternal ke bus DC PSM-55 tidak akan memiliki efek konstruktif dan dapat mengganggu operasi modul.
