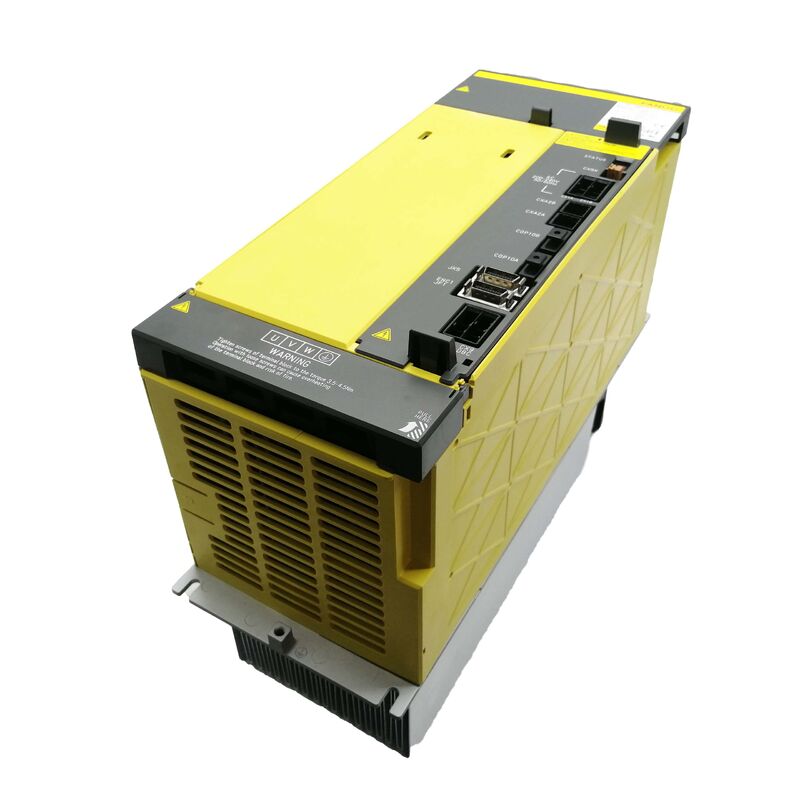

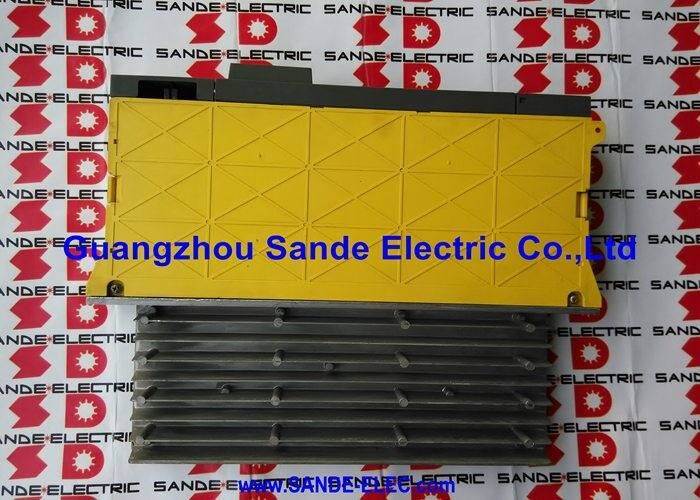

FANUC A06B-6091-H118 ∙ Alpha Power Supply Module PSM-18HV ∙ 400 VAC Input Tegangan Tinggi, Regenerative DC Bus, Kondensator Module Required, Alpha Series HV, Asal Jepang

Nomor Bagian:A06B-6091-H118

Produsen:FANUC Corporation (Jepang)

Kategori produk:Modul Power Supply Series Alpha HV (Tegangan Tinggi)

Model:PSM-18HV

Gambaran umum

PeraturanFANUC A06B-6091-H118adalah PSM-18HV modul catu daya 18 kW dalam keluarga drive tegangan tinggi (HV) seri Alpha FANUC.

Seri A06B-6091 adalah kelas input 400 volt dari sistem drive seri Alpha asli,dibedakan dari modul kelas 200-volt dengan penunjukan HV dan persyaratan untuk modul kapasitor berpasangan (PSMC-HV).

Modul ini dikembangkan untuk pasar industri yang beroperasi pada pasokan AC 400 volt, yang mencakup sebagian besar Eropa, bagian Asia,dan wilayah lain di mana tegangan pasokan tiga fase industri standar berada dalam kisaran 380 ∼ 480 V.

PSM-18HV berfungsi sebagai catu daya bus DC pusat untuk rak sistem drive seri FANUC Alpha dalam instalasi 400 volt.

Ini mengubah input AC tiga fase 400 volt menjadi bus DC tegangan tinggi yang diatur yang memberi makan modul amplifier servo (SVM) dan modul amplifier spindle (SPM) yang terhubung di rak drive yang sama.

Seperti semua modul PSM dalam seri Alpha, PSM-18HV adalah tipe regeneratif

Modul ini termasuk generasi pertama dari arsitektur drive Alpha FANUC, seri Alpha asli yang mendahului generasi Alpha i.

Modul-modul ini ditandai dengan rumah kuning (dibandingkan dengan rumah abu-abu / perak seri Alpha i) dan ketergantungan mereka pada modul kapasitor eksternal.

Sejumlah besar alat mesin yang dikendalikan FANUC di seluruh dunia masih berjalan pada drive seri Alpha, membuat PSM-18HV menjadi item pemeliharaan aktif untuk basis yang dipasang ini.

Spesifikasi Utama

Arsitektur Seri HV Mengapa Modul Kondensator Dibutuhkan

Perbedaan struktural utama antara modul HV seri Alpha (seri A06B-6091) dan varian PSM lainnya adalah modul kapasitor eksternal yang wajib.Setiap PSM-HV membutuhkan modul kapasitor PSMC-HV yang dipasangkanUntuk PSM-18HV, modul kapasitor yang diperlukan adalah PSMC-18HV (nomor urutan A06B-6083-H218).

DC bus bank kondensator melayani beberapa fungsi dalam sistem drive:

Buffer penyimpanan energi.puncak permintaan daya jangka pendek dari akselerasi motor menarik pada bank kondensator,yang memungkinkan sirkuit rectifier AC masuk untuk beroperasi lebih lancar dan mengurangi arus puncak yang ditarik dari jaringan listrik.

Penyerapan regenerasi.Ketika poros servo melambat dan menyuntikkan energi kembali ke bus DC lebih cepat dari ujung depan regeneratif dapat mengembalikannya ke catu daya AC, bank kondensator menyerap kelebihan sementara,mencegah overvoltage bus DC.

Pergi lewat.Bank kapasitor menyediakan cadangan energi singkat yang memungkinkan sistem drive untuk terus beroperasi melalui gangguan daya input yang sangat singkat.

Dalam generasi Alpha i (seri A06B-6110 dan lainnya),bank kondensator terintegrasi dalam perumahan modul catu daya ini adalah salah satu peningkatan integrasi yang membedakan Alpha i dari Alpha asli.

Dalam seri Alpha HV asli, modul kapasitor selalu merupakan unit terpisah yang harus dipasang secara fisik di samping PSM-HV di kabinet drive dan dihubungkan melalui kabel khusus.

Sistem Penggerak Alfa HV  Konfigurasi Sistem

Sistem penggerak Alpha HV lengkap untuk instalasi 400 volt terdiri dari:

PSM-HV (module ini):Mengoreksi 400V AC ke DC bus Mengelola regenerasi kembali ke pasokan AC.

PSMC-HV (pengiringan wajib):Modul kondensator eksternal. harus sesuai dengan rating PSM-HV (PSMC-18HV untuk PSM-18HV).

Modul penguat servo SVM-HV:Satu per sumbu servo (atau dua sumbu dalam beberapa konfigurasi).

Modul penguat spindle SPM-HV:Jika sebuah drive spindle adalah bagian dari sistem juga terhubung ke DC bus.

Semua modul dipasang di kabinet drive dengan sambungan bus DC bersama.

PSM-HV adalah satu-satunya modul yang terhubung ke catu daya AC utama semua modul lainnya menerima daya secara eksklusif melalui bus DC.

Pertimbangan Layanan dan Pemeliharaan

Modul HV seri Alpha adalah lini produk yang matang. FANUC telah memproduksi pengganti Alpha i untuk sebagian besar fungsi ini, tetapi sejumlah besar sistem HV seri Alpha asli masih digunakan.Pertimbangan pemeliharaan utama untuk PSM-18HV:

Mendinginkan.Modul HV seri Alpha didinginkan oleh sistem pendinginan kabinet dan ruang panas modul.Aliran udara pendingin yang tersumbat adalah penyebab utama kegagalan termal dini di modul ini.

Penuaan kondensator.Modul kondensator PSMC-18HV berisi kondensator elektrolitik dengan masa pakai terbatas.

Dalam instalasi yang berjalan lama (10+ tahun), kondensator tua dan kapasitasnya menurun.

Kapasitas yang berkurang bermanifestasi sebagai peningkatan gelombang tegangan bus DC dan penurunan penyerapan energi sementara.Penggantian pencegahan dari modul kondensator tua dianjurkan untuk mesin mendekati interval layanan ini.

Pemeriksaan sekering.PSM-HV berisi sekering internal.

Jika modul mengalami kejadian overcurrent, periksa kondisi sekring sebagai bagian dari penyelidikan kesalahan.

FAQ

Q1: PSM-18HV menunjukkan alarm. Modul kapasitor PSMC-18HV dipasang dengan benar. Apa yang harus diperiksa terlebih dahulu?

Konfirmasi input tiga fase 400V hadir dan seimbang di terminal PSM-18HV.

Kehilangan fase atau ketidakseimbangan tegangan yang signifikan memicu alarm yang muncul sebagai kesalahan modul daripada kesalahan daya.

Kemudian periksa semua koneksi bus DC antara PSM-18HV, PSMC-18HV, dan modul penguat SVM/SPM yang terhubung ∙ koneksi bus bar yang longgar atau mengorosi menyebabkan kelainan tegangan bus.

Akhirnya, periksa sekering internal PSM-18HV jika terjadi overcurrent sebelum alarm.

T2: Bisakah PSM-18HV digunakan tanpa modul kapasitor PSMC-18HV?

Tidak. seri PSM-HV membutuhkan modul kapasitor berpasangan untuk berfungsi. operasi tanpa PSMC-18HV akan mengakibatkan ketidakstabilan bus DC, kesalahan overvoltage selama deceleration,dan potensi kerusakan pada servo dan spindle amplifier modul pada bus.

Selalu pasang dan sambung PSMC-HV yang benar sebelum menyalakan sistem.

T3: Mesin sebelumnya berjalan pada pasokan 380V. Ini dipindahkan ke pasokan 415V. Apakah PSM-18HV masih kompatibel?

Seri A06B-6091 HV dinilai untuk masukan AC kelas 400V, yang mencakup kisaran internasional umum 380-480V tiga fase.

Pasokan 415V berada dalam kisaran ini dan tidak memerlukan modifikasi modul.

Konfirmasi tegangan pasokan baru berada dalam toleransi tegangan input yang ditentukan modul sebelum dikomisi.

T4: Apakah mungkin untuk mengganti PSM-18HV dengan generasi Alpha I yang setara?

Peningkatan dari drive HV seri Alpha asli ke drive Alpha i HV adalah mungkin tetapi bukan pertukaran modul sederhana karena modul penguat Alpha dan Alpha i tidak langsung ditukarkan pada bus DC bersama.

Peningkatan sistem penuh dari Alpha HV ke Alpha i HV adalah proyek yang direncanakan yang melibatkan penguat baru, PSM baru, kabel baru, dan reset parameter servo.

Penggantian yang sama dengan PSM-18HV lain (A06B-6091-H118) adalah jalur pemeliharaan standar ketika sistem yang ada berfungsi.

T5: Bagaimana PSM-18HV harus disimpan setelah dikeluarkan dari layanan?

Simpan dalam lingkungan yang bersih dan kering pada suhu kamar, jauh dari sinar matahari langsung dan atmosfer korosif.

Letakkan modul dalam kantong antistatik atau bungkus dengan bahan antistatik.

Jika PSMC-18HV yang dipasangkan juga disimpan,lepaskan modul kondensator sepenuhnya sebelum penyimpanan dan tidak menyambungkannya kembali ke daya AC setelah penyimpanan diperpanjang tanpa terlebih dahulu memeriksa kondisi kondensator.

Biarkan modul dingin yang disimpan di bawah suhu sekitar mencapai suhu kamar sebelum menerapkan daya setelah pemasangan kembali.
