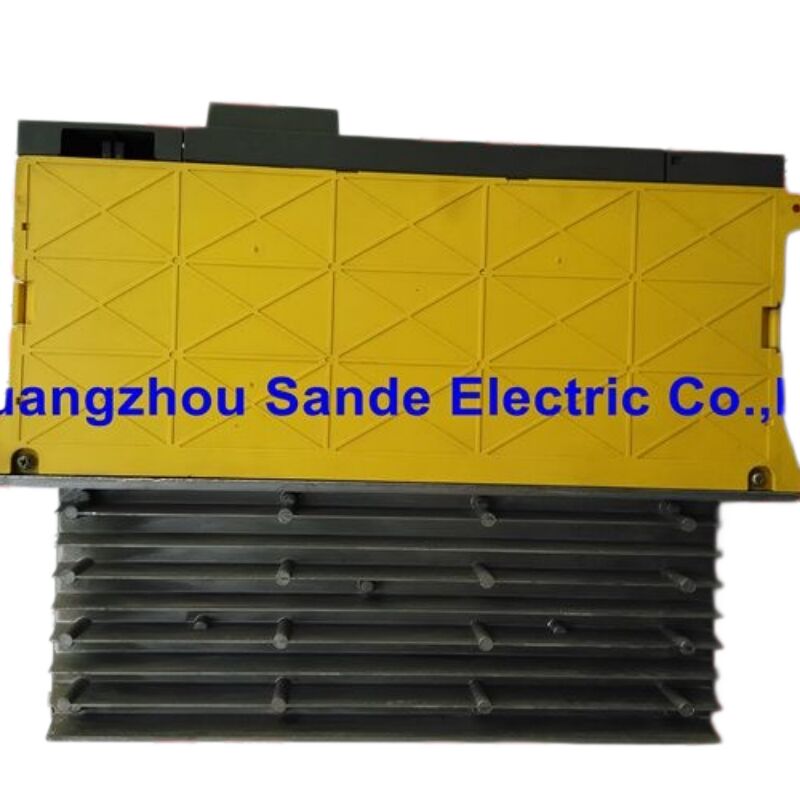

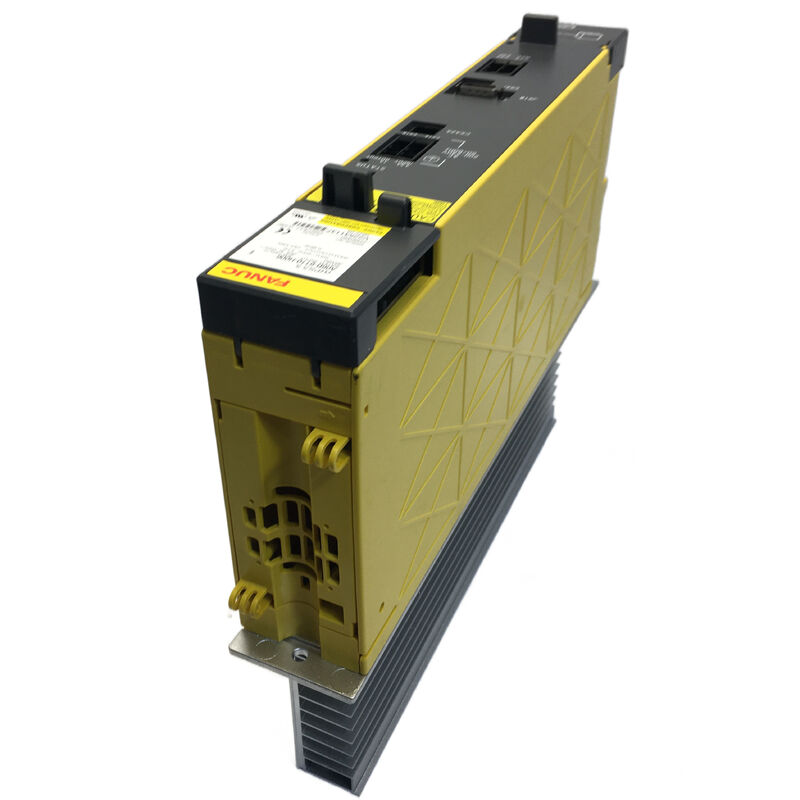

FANUC A06B-6110-H006 Modul Sumber Daya -- Alpha i PSM-5.5i
Alpha I Series. PSM-5.5i. 200-240 VAC. 5.5 kW Rated. Regenerasi Daya.
Yayasan Setiap Alpha i Drive System Butuh
Sebelum servo motor tunggal menyalakan alat mesin yang dilengkapi FANUC Alpha i, modul A06B-6110-H006 PSM-5.5i mengubah pasokan AC tiga fase fasilitas menjadi daya bus DC yang bersih dan diatur.Modul catu daya ini terletak di depan kabinet drive, menangani konversi AC ke DC dan mengembalikan energi pengereman kembali ke jaringan pasokan selama perlambatan poros.
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Bagian FANUC |
A06B-6110-H006 |
| Spesifikasi Unit |
A06B-6110-C006 |
| Nama Model |
PSM-5.5i (Module Power Supply, 5,5 kW) |
| Seri |
FANUC Alpha i (200 input VAC) |
| Tegangan Masuk |
200 - 240 VAC (3-fase) |
| Input Current |
26 A |
| Frekuensi input |
50 / 60 Hz |
| Kekuatan output nominal |
5.5 kW |
| Kekuatan output maksimum |
11 kW |
| Kekuatan output puncak |
22 kW |
| Tegangan Keluar Bus DC |
Sekitar 283 VDC |
| Jenis Regenerasi |
Regenerasi daya (memulihkan energi ke pasokan) |
| Dimensi (H × W × D) |
Sekitar 290 mm × 150 mm × 275 mm |
| Berat badan |
Sekitar 4,9 kg |
Manfaat Regenerasi Listrik
A06B-6110-H006 memiliki teknologi regenerasi daya yang mengembalikan energi decelerasi kembali ke grid daripada membuangnya sebagai panas.Kemampuan ini mengurangi produksi panas di dalam kabinet dan konsumsi listrik bersih dari pasokan fasilitas, sangat bermanfaat untuk mesin dengan siklus posisi yang sering.
Arsitektur Sistem Alpha i
Sistem drive Alpha i FANUC menggunakan arsitektur bus DC bersama di mana PSM-5.5i berfungsi sebagai satu-satunya konverter AC-ke-DC untuk seluruh kelompok drive.Ini menempati posisi paling kiri di tumpukan kabinet drive, menggerakkan semua servo amplifier module (SVM) yang terhubung dan modul amplifier spindle (SPM) yang menggerakkan sumbu feed dan spindle utama.
Kontroler CNC yang kompatibel
A06B-6110-H006 bekerja dengan berbagai sistem CNC FANUC termasuk:
- FANUC seri 0i CNC (semua varian)
- FANUC seri 16i, 18i, 21i
- FANUC seri 30i, 31i, 32i
- Seri FANUC 15i
- Pengontrol robot FANUC menggunakan perangkat keras drive Alpha i
Persyaratan Pemasangan
Catatan Instalasi Kritis:
- Jangan memasang kapasitor peningkatan faktor daya - mereka berinteraksi secara merusak dengan sirkuit regenerasi
- Tegangan masuk harus tetap dalam kisaran 200-240 VAC untuk kinerja nominal
- Daya kontrol (konektor CX1A) harus diaktifkan sebelum atau bersamaan dengan CNC power-on
Diagnosa LED Status
Panel depan STATUS LED memberikan informasi diagnostik segera:
- LED mati- Daya kontrol tidak disediakan atau sirkuit kontrol rusak
- LED tetap- Operasi normal, sirkuit utama bertenaga
- LED berkedip/alarm- Kondisi kesalahan terdeteksi
Pertanyaan yang Sering Diajukan
T1: Apa perbedaan antara PSM-5.5i dan model yang lebih besar dalam seri A06B-6110?
Seri A06B-6110 mencakup seluruh 200VAC Alpha i PSM lineup. H006 adalah PSM-5.5i pada 5,5 kW terus menerus, sementara model yang lebih besar termasuk H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),dan lain-lain sampai PSM-55iPemilihan tergantung pada total permintaan daya terus-menerus dari modul yang terhubung.
T2: Dapatkah A06B-6110-H006 digunakan dengan pasokan input 400VAC?
Tidak. Modul ini secara khusus dinilai untuk input tiga fase 200-240 VAC. Untuk pasokan 400-480 VAC, gunakan seri HV FANUC (keluarga A06B-6120).Menggunakan modul ini pada 400VAC tanpa step-down trafo akan menghancurkannya.
T3: Apa penyebab kegagalan yang paling umum di modul ini?
Mode kegagalan yang umum termasuk degradasi kapasitor dari siklus penuaan dan termal, kegagalan transistor IGBT dari kejadian overcurrent, dan kesalahan sirkuit drive gerbang.Perbaikan profesional biasanya melibatkan penggantian kapasitor, penggantian semikonduktor, dan penggantian kipas.
T4: Apakah modul ini membutuhkan konfigurasi parameter startup khusus?
PSM itu sendiri tidak memiliki parameter yang dapat dikonfigurasi pengguna. Namun, parameter servo harus diinitialisasi dengan benar di CNC sebelum tes pertama bertenaga,dan status PSM harus dikonfirmasi operasional sebelum memerintahkan gerakan motor.
T5: Modul terdaftar sebagai dihentikan - bagaimana situasi pasokan untuk penggantian?
Sementara dihentikan dari produksi standar, baik surplus stok baru-lama dan unit yang direnovasi secara profesional tersedia melalui pemasok suku cadang CNC spesialis FANUC.Pemeliharaan yang memiliki reputasi baik menguji modul di bawah beban dan biasanya memberikan garansi 12 bulan.
