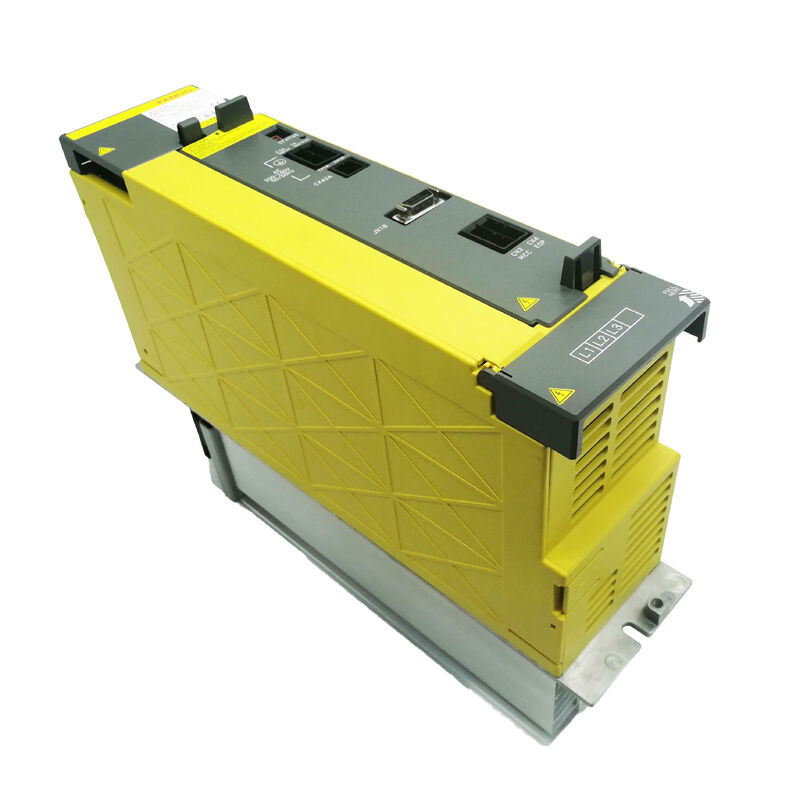

FANUC Servo Amplifier A06B-6110-H015
A06B-6110-H015 — yang dikenal dalam dokumentasi drive FANUC sebagai PSM-15i — adalah anggota kelas 200V, 17,5 kW dari jajaran modul catu daya seri FANUC Alpha i. Modul ini menempati peran sentral dan tidak dapat dinegosiasikan dalam kabinet drive seri αi mana pun: tanpanya, tidak ada sumbu servo yang bergerak, tidak ada spindel yang berputar. Menemukan unit yang terverifikasi dan teruji adalah jalur tercepat kembali ke produksi ketika modul ini gagal.
Fungsi PSM: Apa yang Sebenarnya Dilakukan Modul Ini
Arsitektur drive seri Alpha i FANUC memisahkan fungsi konversi AC-ke-DC dari fungsi kontrol motor. Modul penguat servo (SVM) dan modul penguat spindel (SPM) tidak mengonversi daya AC secara langsung — mereka menerima bus DC tegangan tinggi yang ditetapkan dan dipelihara oleh PSM. A06B-6110-H015 mengambil AC 200-240V tiga fase dari pemutus input mesin, mengonversinya menjadi bus 283-339V DC yang diatur, dan mendistribusikan rel bus tersebut ke setiap modul penguat yang terhubung di hilir dalam rantai drive.
Segala sesuatu yang bergerak pada mesin — semua sumbu umpan dan spindel — menarik daya motornya melalui tautan DC tunggal yang disediakan oleh PSM-15i. PSM yang gagal mematikan seluruh sistem gerakan sekaligus.
Spesifikasi Teknis
| Nomor Suku Cadang |
A06B-6110-H015 |
| Penunjukan Model |
PSM-15i / αiPS-15 |
| Seri |
FANUC Alpha i (αi) — 6110 Generasi Pertama |
| Jenis Modul |
Modul Catu Daya AC/DC dengan Regenerasi Daya |
| Tegangan Input |
200-240 V AC, 3-fase |
| Frekuensi Input |
50/60 Hz |
| Arus Input |
63 A |
| Tegangan Output (Bus DC) |
283-339 V DC |
| Daya Output Terukur |
17,5 kW |
| Pendinginan |
Kipas pendingin terpasang |
| Dimensi |
200 * 300 * 280 mm |
| Berat |
Kira-kira. 5,2 kg (11,42 lbs) |
| Suhu Operasi |
0-40 °C |
| Kelembaban |
5-95% (non-kondensasi) |
| Nomor Suku Cadang Pengganti |
A06B-6140-H015 |
| Produsen |
FANUC Corporation, Jepang |
Regenerasi Daya — Terpasang, Bukan Pilihan
Salah satu fitur penentu seri αi PS — dan PSM-15i khususnya — adalah kemampuan regenerasi dayanya. Ketika motor servo atau spindel melambat, ia bertindak sebagai generator. Sistem drive yang lebih lama menangani energi yang diregenerasi ini dengan membakarnya melalui bank resistor, menciptakan panas yang harus dikelola dan menambahkan komponen keausan pada kabinet.
A06B-6110-H015 mengarahkan energi yang diregenerasi kembali ke jalur suplai AC. Beban termal pada kabinet berkurang, bank resistor dihilangkan sebagai titik kegagalan, dan pada mesin dengan siklus deselerasi beban tinggi yang sering — pengereman spindel pada pusat permesinan, misalnya — penghematan energi di seluruh siklus produksi berarti. Ini adalah fitur standar pada semua modul seri αi PS, bukan tambahan.
Referensi Alarm PSM-15i
A06B-6110-H015 menjalankan diagnostik mandiri berkelanjutan dan menampilkan kesalahan melalui tampilan LED satu digit di bagian depan modul. Ketika LED ALM menyala merah, kode alarm berikut mengidentifikasi kondisi kesalahan spesifik:
| Alarm |
Kondisi |
| AL-1 |
Kondisi abnormal IPM (modul daya utama) terdeteksi |
| AL-2 |
Kipas pendingin internal berhenti |
| AL-3 |
Suhu heatsink abnormal tinggi |
| AL-4 |
Penurunan tegangan bus DC |
| AL-5 |
Kapasitor utama gagal mengisi daya dalam waktu yang ditentukan |
| AL-6 |
Catu daya input abnormal |
| AL-7 |
Tegangan berlebih bus DC |
| AL-A |
Kipas heatsink eksternal berhenti |
| AL-E |
Catu daya input abnormal — fase terbuka terdeteksi |
Untuk modul kelas PSM-5.5i hingga PSM-15i, AL-1 secara khusus menunjukkan kondisi abnormal pada modul daya internal (IPM). Kemungkinan penyebabnya termasuk penurunan tegangan suplai kontrol di dalam IPM itu sendiri, atau ketidakseimbangan tegangan suplai input di ketiga fase. Keduanya harus diverifikasi sebelum modul dinyatakan rusak.
AL-4 dan AL-5 adalah alarm yang paling sering ditemui pada PSM yang sudah tua dan umumnya disebabkan oleh degradasi kapasitor elektrolitik di bagian bus DC — mode kegagalan akhir masa pakai yang dapat diprediksi pada modul seri 6110 generasi pertama dengan jam operasi yang signifikan.
Di Mana PSM-15i Digunakan
Kapasitas output 17,5 kW dan penempatan kelas 200V menempatkan A06B-6110-H015 di kabinet drive pada mesin perkakas CNC FANUC kecil hingga menengah — biasanya yang memiliki 2-4 sumbu umpan dan satu spindel di mana permintaan motor servo dan spindel gabungan berada dalam 17,5 kW. Ini termasuk:
- Pusat Pembubutan CNC — mesin bubut CNC 2-sumbu dan pusat pembubutan dengan satu spindel dan penggerak umpan X/Z, umum di bengkel kerja dan sel produksi bervolume tinggi yang menjalankan kontrol FANUC 0i atau 21i
- Pusat Permesinan Vertikal — VMC 3-sumbu yang lebih kecil, terutama mesin buatan Asia di kelas travel 400-600mm yang menjalankan kontrol FANUC 0i-C, 0i-D, atau 0i-F dengan sistem drive seri αi
- Mesin EDM Wire-Cut — unit EDM kawat CNC FANUC di mana permintaan daya servo moderat dan faktor bentuk PSM yang ringkas sangat cocok untuk tata letak kabinet mesin
- Robot FANUC — pilih model robot industri FANUC yang menggunakan servo drive seri αi dan memerlukan modul catu daya khusus di kabinet pengontrol
Generasi CNC yang kompatibel meliputi FANUC 0i (semua seri), 16i, 18i, 21i, 30i, 31i, dan 32i — mencakup hampir seluruh rentang platform CNC FANUC yang menggunakan arsitektur drive seri αi sejak diperkenalkan hingga produksi saat ini.
Generasi Pertama 6110 vs. Generasi Kedua 6140
A06B-6110-H015 termasuk dalam modul PS αi seri generasi pertama 6110 FANUC. Pengganti langsungnya adalah A06B-6140-H015, unit generasi kedua dengan revisi PCB dan papan kabel yang diperbarui. Kedua generasi menempati faktor bentuk PSM-15i yang sama dan berbagi pemasangan mekanis serta antarmuka listrik yang kompatibel, menjadikan A06B-6140-H015 pengganti lapangan yang layak ketika unit 6110 asli tidak lagi tersedia.
Untuk skenario pemeliharaan di mana dokumentasi mesin menentukan seri 6110 atau di mana penggantian unit-ke-unit yang identik diperlukan, A06B-6110-H015 tetap menjadi nomor suku cadang yang benar untuk dicari.
Pertimbangan Pemeliharaan
PSM-15i adalah komponen kegagalan tunggal di mesin mana pun tempat ia dipasang. Tidak ada mode terdegradasi — PSM yang gagal berarti nol output mesin sampai modul dipulihkan. Ini menjadikannya salah satu item prioritas tertinggi pada daftar suku cadang FANUC seri αi mana pun, terutama di lingkungan produksi di mana waktu henti mesin memiliki biaya langsung.
Mekanisme kegagalan penuaan utama pada PSM seri 6110 generasi pertama dapat diprediksi: degradasi kapasitor elektrolitik di bagian bus DC (biasanya bermanifestasi sebagai AL-4, AL-5), dan akhir masa pakai kipas pendingin (AL-2, AL-A). Pada modul dengan jam operasi kumulatif tinggi, kedua item tersebut layak ditangani secara proaktif sebelum menyebabkan penghentian yang tidak terencana.
Pertanyaan yang Sering Diajukan
T1: Berapa daya output terukur dari A06B-6110-H015 — 15 kW atau 17,5 kW?
Penunjukan model FANUC modul "PSM-15i" mencerminkan output terukur kontinu 15 kW dalam konvensi penamaan αi PS. Daya output aktual yang ditentukan yang tercantum dalam dokumentasi sistem drive dan dikonfirmasi oleh berbagai sumber teknis adalah 17,5 kW — konsisten dengan cara FANUC menerapkan sedikit kelebihan dalam desain fisik di atas peringkat model nominal. Untuk tujuan penentuan ukuran sistem, gunakan 17,5 kW sebagai angka yang dikonfirmasi.
T2: Apa pengganti langsung untuk A06B-6110-H015?
Pengganti yang ditunjuk FANUC adalah A06B-6140-H015, PSM-15i generasi kedua dengan revisi PCB yang diperbarui. Modul ini memiliki pemasangan, koneksi listrik, dan spesifikasi output yang sama dengan unit seri 6110, menjadikannya pengganti form-fit-function di lapangan.
T3: Mesin dan kontrol CNC FANUC mana yang menggunakan modul catu daya ini?
A06B-6110-H015 digunakan dalam sistem drive seri αi kelas 200V yang dipasangkan dengan kontrol CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i, dan 32i. Modul ini paling sering ditemukan di pusat permesinan ringkas, pusat pembubutan CNC, dan mesin EDM kawat di mana permintaan daya servo dan spindel total berada dalam peringkat output 17,5 kW.
T4: PSM-15i pada mesin kami menunjukkan AL-5. Apa artinya itu dan apa yang harus saya periksa?
AL-5 menunjukkan bank kapasitor utama gagal mengisi daya ke tegangan yang benar dalam waktu yang ditentukan saat dinyalakan. Pertama, verifikasi ketiga fase input ada dan seimbang pada tegangan yang benar (AL-E dan masalah suplai dapat memicu gejala serupa). Jika daya input dipastikan baik, AL-5 pada modul yang sudah tua biasanya menunjukkan degradasi kapasitor elektrolitik di bagian bus DC — kegagalan keausan umum pada unit seri 6110 generasi pertama. Perbaikan tingkat komponen atau penggantian modul adalah tindakan yang benar.
T5: Bisakah modul ini diperbaiki daripada diganti?
Ya — A06B-6110-H015 didukung secara luas oleh fasilitas perbaikan khusus FANUC yang membangun kembali modul ini pada tingkat komponen, mengganti kapasitor, kipas pendingin, dan suku cadang lain yang dibatasi usia serta menguji unit di bawah beban pada perangkat keras FANUC yang aktif sebelum dikembalikan. Untuk modul generasi pertama yang dihentikan dengan pasokan baru yang terbatas, unit yang direkondisi dengan benar dan diuji beban seringkali merupakan solusi yang paling praktis dan hemat biaya.
