Fanuc A06B-6110-H026 ∙ Alpha i PSM-26i ∙ Umur, Penggantian Kipas, Diagnosis Alarm, dan Transisi H026 ke H140

Gambaran umum

PeraturanFanuc A06B-6110-H026adalah PSM-26i yang 29,8kW alfa i modul catu daya yang telah menghabiskan bagian yang lebih baik dari dua dekade dalam layanan produksi di 16i / 18i dan 0i-dilengkapi pusat pemesinan di seluruh dunia.

Modul ini mulai digunakan sebagai bagian dari sistem penggerak generasi pertama Fanuc, memberikan kinerja yang dapat diandalkan melalui masa hidup mesin ribuan instalasi,dan sekarang secara rutin dihadapi oleh insinyur pemeliharaan yang berurusan dengan peralatan yang telah berjalan terus-menerus sejak pertengahan 2000-an.

Pada usia itu, pertanyaan operasional bukan apakah PSM-26i benar ditentukan untuk mesin? itu, ketika mesin dibangun.

Pertanyaannya adalah di mana modul berada dalam masa pakai, komponen mana yang mendekati akhir masa pakai, dan bagaimana merencanakan secara cerdas di sekitar kegagalan akhir.

Artikel ini mendekati PSM-26i dari sudut itu: perencanaan pemeliharaan, interpretasi alarm, dan keputusan antara perbaikan, pertukaran, dan upgrade ke generasi kedua A06B-6140-H026.

Spesifikasi Utama

Populasi Penggemar Dua Unit, Dua Prioritas Penggantian

PSM-26i membawa dua kipas dengan peran termal yang berbeda dan konsekuensi kegagalan yang sedikit berbeda.

A90L-0001-0441#39 (ventilator internal)mengedarkan udara di dalam rumah modul melalui PCB kontrol dan elektronik terkait.

Bantalan di kipas ini berjalan terus-menerus setiap kali mesin dihidupkan pada mesin yang berjalan dua atau tiga shift,Itu adalah tujuh belas sampai dua puluh empat jam sehari untuk seluruh masa pakai mesin. Pakai bantalan kumulatif.

Sebuah kipas yang telah berjalan sejak tahun 2005 pada mesin tiga shift telah mengumpulkan lebih dari 100.000 jam putaran bantalan.Bantalan kipas pada tingkat layanan yang secara statistik terlambat untuk diganti terlepas dari apakah AL-2 telah muncul belum.

A90L-0001-0509 (ventilator pemanas eksternal)menggerakkan udara melalui sirip heatsink eksternal di mana transistor daya disipasi panas.

Kegagalan kipas ini memiliki konsekuensi yang lebih cepat daripada kipas internal karena secara langsung membatasi jalur termal transistor. Tanpa itu, suhu persimpangan IGBT daya naik di bawah beban,dan AL-3 (heatsink over-temperature) terjadi dalam beberapa menit pada daya nominal.

Kedua kipas dilengkapi dengan suku cadang, tersedia secara terpisah, dan dapat diganti tanpa mengganti modul.

Pada setiap PSM-26i dalam mesin yang telah berjalan sejak era produksi H026 (pertengahan 2000-an sampai akhir 2000-an) tanpa penggantian kipas yang didokumentasikan,kedua kipas memenuhi syarat sebagai kandidat untuk penggantian proaktif selama pemberhentian pemeliharaan terjadwal.

Alarm AL-1 pada PSM-26i

AL-1 pada PSM-26i berarti modul daya utama (IPM) telah mendeteksi kondisi kesalahan. perlindungan internal IPM memicu pada beberapa kondisi: transistor junction overcurrent, driver fault,atau overstress termal di tingkat transistorSebelum mendiagnosis AL-1 sebagai gagal IPM, bekerja melalui lingkungan dan beban sisi penyebab:

Apakah mesin baru-baru ini dipindahkan, bergetar, atau mengalami kejadian kualitas pasokan?

Sambungan longgar di terminal input atau bus bar dapat menciptakan peristiwa arus sementara yang mencapai IPM tanpa modul itu sendiri yang salah.Apakah semua modul SVM dan SPM hilir dalam kondisi baik??

Transistor amplifier yang gagal yang menarik arus berlebihan dari bus akan muncul sebagai AL-1 pada PSM-26i.Memutus sambungan modul SVM/SPM dari bus satu per satu sambil mengamati apakah AL-1 membersihkan mengisolasi kesalahan sisi beban.

Jika AL-1 terus dengan bus benar-benar tidak dimuat dan pasokan dikonfirmasi baik, IPM pada kartu daya mungkin telah gagal atau rusak, dan modul membutuhkan pertukaran atau perbaikan kartu.

AL-5 ️ Pra-charge Timeout pada PSM-26i yang Usia

AL-5 pada PSM-26i menunjukkan kondensator bus DC tidak mencapai ambang tegangan operasi dalam waktu pra-muatan yang diharapkan setelah menyalakan.

Pada modul yang lebih baru, AL-5 jarang terjadi. Pada modul dengan layanan lima belas tahun atau lebih, hal ini menjadi peristiwa pemeliharaan yang realistis karena dua alasan.

Pertama, resistor pra-muatan komponen pembatas arus yang mengontrol masuk ke kapasitor bus pada saat startup dapat melayang dalam nilai resistensi dengan usia dan siklus termal.

Jika resistensi telah meningkat secara signifikan dari nominal, tingkat pra-muatan melambat dan mungkin tidak mencapai ambang sebelum timer berakhir.

Kedua, kapasitor filter bus sendiri mengumpulkan resistensi seri setara (ESR) selama bertahun-tahun beroperasi pada suhu tinggi.

ESR yang tinggi mempengaruhi tingkat penerimaan muatan kondensator dan dapat memperpanjang waktu pra-muatan di luar ambang batas.

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

Peningkatan H026 ke H140 ️ Kapan Pindah, Kapan Tinggal

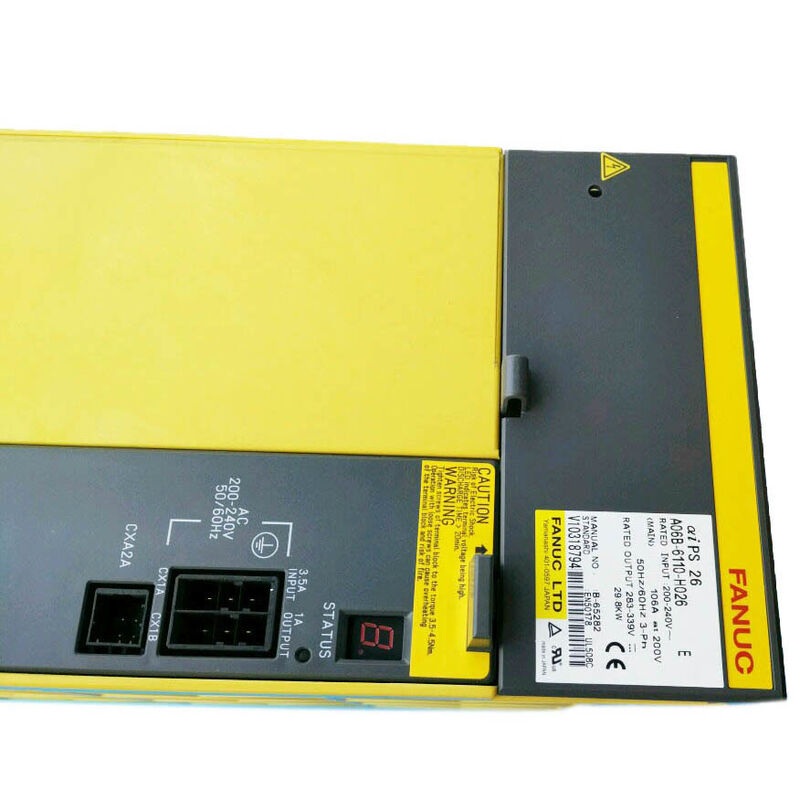

A06B-6140-H026 adalah generasi kedua yang setara: sama 29,8kW, sama 106A pada 200V, bus DC 283V339V yang sama, kompatibilitas amplifier hilir yang sama.Ini adalah penggantian langsung tanpa perubahan parameter.Perbedaan desain internal adalah dalam pemilihan komponen dan arsitektur papan, diperbarui untuk mengatasi pola keausan yang diketahui dalam seri A06B-6110.

Pertanyaan praktis adalah waktu.

Jika PSM-26i belum pernah dibantu, mendekati dua puluh tahun layanan, dan belum memiliki kipasnya diganti, alarm AL-2 atau AL-A adalah harapan yang wajar dalam jangka pendek.

Sebuah keputusan yang direncanakan untuk mengganti modul dengan A06B-6140-H026 selama jendela pemeliharaan terjadwal berikutnya, sebelum kegagalan yang tidak direncanakan,memiliki waktu henti dan profil biaya yang berbeda dari pertukaran darurat yang dipicu oleh penghentian produksi yang tidak terduga.

Untuk mesin di mana PSM-26i masih bekerja dengan andal dan berada dalam jarak yang wajar dari layanan kipas terakhirnya,melanjutkan dengan H026 dan perencanaan pertukaran pada kesalahan yang dikonfirmasi berikutnya sama valid.

Keputusan ini adalah latihan perencanaan di sekitar kritisitas produksi mesin dan perbedaan biaya antara downtime yang direncanakan dan tidak direncanakan.

FAQ

Pertanyaan 1: Baik A06B-6110-H026 dan A06B-6140-H026 tersedia dari aftermarket. Bagaimana pembeli menentukan sumber mana yang akan diganti?

Salah satu modul akan berfungsi dengan benar sebagai pengganti. Mereka sama secara listrik dan mekanis di mesin.A06B-6140-H026 adalah desain generasi saat ini dan mewakili revisi papan terbaru untuk kelas daya ini.

Untuk mesin yang diperkirakan akan berjalan lima sampai sepuluh tahun lagi, A06B-6140-H026 bisa dibilang pilihan yang berpandangan ke depan.pertukaran A06B-6110-H026 dijamin tersedia dengan biaya lebih rendah, tetap sepenuhnya valid. pilihan ini bukan salah satu fungsi tetapi harapan hidup layanan dan ekonomi.

T2: Sirkuit deteksi kebocoran di PSM-26i menghasilkan alarm sebelum kesalahan tanah lengkap berkembang. Pada titik mana peringatan deteksi kebocoran harus ditindaklanjuti?

Setiap alarm deteksi kebocoran yang dikonfirmasi memerlukan penyelidikan daripada pengakuan dan kelanjutan.Sirkuit mendeteksi arus yang mengalir ke PE yang seharusnya tidak hadir ∙ jalur yang menunjukkan degradasi isolasi di gulungan motor atau kabel output, bukan kesalahan internal PSM.

Sifat progresif dari kegagalan isolasi berarti motor yang menghasilkan alarm kebocoran kecil hari ini dapat mengembangkan kesalahan lengkap dalam beberapa minggu atau bulan.Pengujian resistensi isolasi (pengujian Megger) dari kabel motor dan output yang terhubung pada saat alarm kebocoran mengidentifikasi motor atau kabel mana yang merupakan sumbernya.

Bertindak pada tahap deteksi kebocoran sebelum kegagalan belokan lengkap menghindari biaya perbaikan yang lebih tinggi dan waktu henti yang lebih lama dari sirkuit yang dipicu yang terkait dengan kesalahan tanah penuh.

P3: Setelah PSM-26i dihidupkan, berapa lama urutan pra-pengisian diperlukan sebelum bus DC tersedia?

Pada PSM-26i yang berfungsi dengan benar, urutan pra-muatan biasanya selesai dalam waktu sekitar tiga sampai lima detik setelah daya diterapkan pada modul.

LED panel depan atau tampilan beralih dari keadaan pra-muatan ke indikasi operasi normal ketika tegangan bus mencapai kisaran operasinya.

Jika urutan selesai dengan sukses dalam jendela ini, AL-5 tidak muncul.

Jika pemasangan tertentu membutuhkan waktu yang lebih lama dari yang diharapkan sebelum indikasi normal muncul, bahkan tanpa pemicu AL-5, komponen sirkuit pra-muatan harus dipantau.karena kinerja batas sering mendahului kegagalan AL-5 akhirnya.

T4: Bisakah A06B-6110-H026 dioperasikan dengan hanya satu dari dua kipasnya yang berfungsi?

Mengoperasikan dengan salah satu kipas berhenti bukanlah kondisi yang didukung dan tidak harus diperlakukan sebagai solusi sementara.Kedua kipas diperlukan untuk modul untuk mempertahankan suhu komponen yang aman pada output nominal.

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

Penggantian kipas adalah tanggapan yang benar untuk alarm.

T5: Apakah normal bagi PSM-26i untuk menghasilkan kebisingan yang terdengar selama operasi, dan kapan kebisingan menunjukkan masalah?

PSM-26i yang beroperasi dengan benar menghasilkan suara aliran udara frekuensi sedang yang konsisten dari dua kipasnya, dan dapat menghasilkan suara switching yang lemah dari tahap IGBT front-end aktif.

Perubahan tiba-tiba dalam nada kipas suara yang lebih rendah, kekasaran atau getaran intermiten adalah peringatan awal dari keausan bantalan dan harus diperlakukan sebagai prekursor untuk kejadian AL-2 atau AL-A.

Sebuah baru, lebih keras merengek atau berdengung dari tubuh modul yang tidak hadir sebelumnya dapat menunjukkan resonansi mekanis dari komponen longgar, kondensator dalam kesulitan,atau kondisi listrik yang tidak normal di sirkuit bus.

Setiap kebisingan baru yang tidak biasa di PSM-26i menjamin penyelidikan daripada pemecatan.
