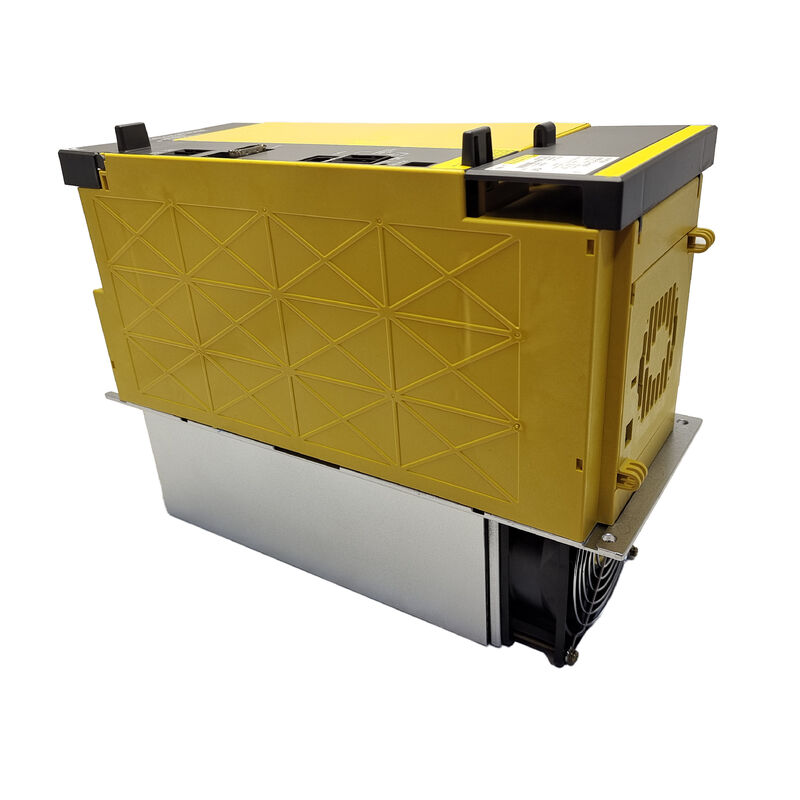

Modul Catu Daya FANUC A06B-6110-H030 Seri Alpha i PSM-30i
Modul catu daya 30 kW untuk instalasi kelas 200V dalam seri Alpha i FANUC — yang ditunjuk sebagai A06B-6110-H030 — PSM-30i — mengubah daya AC tiga fasa menjadi tegangan bus DC yang diatur yang memberi daya pada setiap penguat servo dan penguat spindel αi dalam rantai, dengan kemampuan regenerasi daya bawaan.
Peran dalam Arsitektur Drive Seri αi
Sistem drive seri Alpha i FANUC menggunakan arsitektur modular di mana modul penguat servo dan spindel mengambil daya dari bus DC tegangan tinggi bersama yang disediakan oleh modul catu daya khusus. PSM-30i berfungsi sebagai sumber bus DC ini untuk sistem kelas 200V, memberi daya pada seluruh rantai penguat untuk mesin CNC. Kegagalan PSM menghentikan semua sumbu gerakan, menjadikan modul ini komponen perawatan yang kritis.
Spesifikasi Teknis
| Parameter | Nilai |
|---|
| Nomor Suku Cadang | A06B-6110-H030 |
| Penunjukan Model | PSM-30i / αiPS-30 |
| Seri | FANUC Alpha i (αi) — Seri 6110 |
| Tipe Modul | Modul Catu Daya AC/DC dengan Regenerasi |
| Tegangan Input | 200-240 V AC, 3 fasa, 50/60 Hz |
| Tegangan Output (Bus DC) | 283-339 V DC |
| Daya Output Terukur | 30 kW |
| Metode Regenerasi | Regenerasi daya (mengembalikan energi ke jalur daya AC) |
| Berat | Sekitar 17,99 lbs (8,2 kg) |
| Generasi | Seri 6110 generasi pertama |
| Suku Cadang Pengganti | A06B-6140-H030 |
| Produsen | FANUC Corporation, Jepang |
Manfaat Regenerasi Daya
Berbeda dengan sistem lama yang menggunakan resistor pengereman untuk membuang energi sebagai panas, PSM-30i menggunakan teknologi regenerasi sumber daya untuk mengembalikan energi deselerasi motor ke jalur daya AC. Pendekatan ini secara signifikan mengurangi konsumsi daya, menghilangkan bank resistor sebagai titik kegagalan, dan menghilangkan beban panas dari anggaran termal kabinet.
Kode Alarm dan Diagnostik
A06B-6110-H030 memiliki diagnostik mandiri bawaan yang melaporkan kesalahan melalui kode alarm LED:
| Alarm | Kondisi |
|---|
| AL-1 | Arus berlebih pada modul daya utama |
| AL-2 | Kipas pendingin berhenti (internal) |
| AL-3 | Suhu berlebih pada heatsink sirkuit utama |
| AL-4 | Penurunan tegangan bus DC |
| AL-5 | Kapasitor utama gagal mengisi daya dalam waktu yang ditentukan |
| AL-6 | Catu daya input abnormal |
| AL-7 | Tegangan bus DC sangat tinggi |
| AL-A | Kipas pendingin eksternal (kipas heatsink) berhenti |
| AL-E | Catu daya input abnormal — fasa terbuka |
AL-4 dan AL-5 adalah kegagalan lapangan umum yang sering terkait dengan degradasi kapasitor setelah bertahun-tahun digunakan. AL-2 dan AL-A menunjukkan kegagalan kipas pendingin, yang merupakan item perawatan rutin.
Sistem CNC yang Kompatibel
A06B-6110-H030 ditujukan untuk sistem drive seri αi kelas 200V di seluruh platform CNC utama FANUC:
- Seri FANUC 0i (0i-B, 0i-C, 0i-D) — Digunakan secara luas pada mesin perkakas vertikal, pusat pembubutan, dan mesin EDM wire-cut
- Seri FANUC 16i / 18i — CNC fungsi lebih tinggi untuk mesin perkakas multi-sumbu dan pusat turn-mill
- Seri FANUC 21i — CNC kelas menengah yang umum pada mesin perkakas Asia dan Eropa
- Seri FANUC 30i / 31i / 32i — Platform paling mampu untuk pemesinan berkecepatan tinggi dan peralatan kedirgantaraan presisi
Peringkat 30 kW mencakup konfigurasi mesin di mana varian PSM-37i atau PSM-55i yang lebih besar tidak diperlukan.
Perbandingan Generasi
A06B-6110-H030 termasuk dalam modul catu daya FANUC Alpha i seri 6110 generasi pertama. Pengganti langsungnya adalah A06B-6140-H030, yang menampilkan revisi PCB yang diperbarui dan papan kabel yang dimodifikasi sambil mempertahankan amplop mekanis dan antarmuka listrik yang sama. Seri 6140 berfungsi sebagai pengganti form-fit-function untuk 6110 di sebagian besar instalasi.
Strategi Perawatan dan Suku Cadang
PSM termasuk suku cadang prioritas tertinggi untuk fasilitas yang menjalankan peralatan seri FANUC αi karena:
- Kegagalan PSM secara bersamaan mematikan semua gerakan mesin tanpa mode operasi yang terdegradasi
- Pusat permesinan dan pusat pembubutan dengan PSM yang rusak tidak dapat memproduksi suku cadang sampai diganti
- Peringkat 30 kW mencakup sebagian besar pusat permesinan vertikal standar 3-5 sumbu dan pusat pembubutan CNC
Memiliki modul cadangan yang terverifikasi meminimalkan waktu henti produksi selama kegagalan kritis.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara A06B-6110-H030 dan A06B-6140-H030?
Keduanya adalah modul catu daya FANUC PSM-30i dengan peringkat 30 kW untuk sistem seri αi kelas 200V. A06B-6110-H030 adalah versi generasi pertama (seri 6110); A06B-6140-H030 adalah pengganti generasi kedua dengan revisi PCB yang diperbarui. Keduanya memiliki pemasangan mekanis, koneksi listrik, dan spesifikasi fungsional yang identik.
Kontrol CNC FANUC dan jenis mesin mana yang menggunakan A06B-6110-H030?
PSM-30i digunakan dalam sistem drive seri αi kelas 200V FANUC yang dipasangkan dengan kontrol CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i, atau 32i. Aplikasi umum termasuk pusat permesinan vertikal dan horizontal, pusat pembubutan CNC, dan mesin 5 sumbu di mana total daya motor servo dan spindel berada dalam kapasitas 30 kW.
Apa sebenarnya yang dilakukan PSM-30i di dalam kabinet drive?
PSM mengubah daya AC tiga fasa 200-240V menjadi tegangan bus DC yang diatur (283-339V DC) yang memasok daya motor ke semua modul penguat servo dan modul penguat spindel dalam rantai seri αi. Ini juga menyediakan daya kontrol DC 24V ke modul penguat. Tanpa PSM yang berfungsi, tidak ada sumbu gerakan yang dapat beroperasi.
Mengapa AL-4 atau AL-5 muncul di PSM-30i saya, dan apa yang harus saya periksa terlebih dahulu?
AL-4 (penurunan tegangan DC) dan AL-5 (kapasitor utama gagal mengisi daya) sering disebabkan oleh degradasi kapasitor di bagian bus DC unit PSM yang menua. Pertama, periksa tegangan input tiga fasa untuk tegangan yang benar, fasa yang seimbang, dan tidak ada fasa terbuka (AL-E). Jika daya input terkonfirmasi baik, modul kemungkinan memerlukan perbaikan tingkat komponen atau penggantian.
Bisakah A06B-6110-H030 diperbaiki, dan apakah unit yang diperbaharui merupakan alternatif yang layak?
Ya, bengkel perbaikan drive FANUC khusus membangun kembali unit PSM-30i pada tingkat komponen, mengganti kapasitor, kipas, dan suku cadang lain yang dibatasi usia. Unit yang diperbaharui yang diuji pada sistem FANUC aktif memberikan alternatif yang hemat biaya untuk modul baru, terutama untuk suku cadang seri 6110 lama yang tidak lagi diproduksi. Pastikan bahwa pembaru menguji pada perangkat keras FANUC yang sebenarnya daripada hanya catu daya bench.
