Gambaran umum

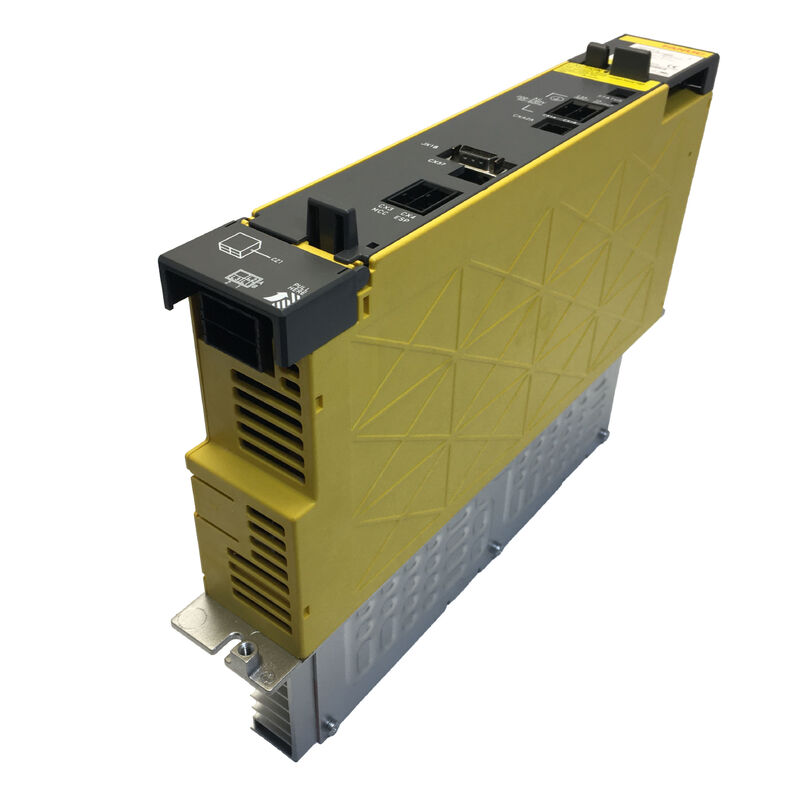

PeraturanFanuc A06B-6110-H037adalah PSM-37i anggota 43kW dari keluarga catu daya alfa i generasi pertama A06B-6110, duduk di antara PSM-26i (29,8kW) dan PSM-55i (65kW) di jalur 200V.

Pada 153A input nominal pada 200V,PSM-37i melayani konfigurasi alat mesin menengah hingga besar di mana PSM-26i kurang tetapi kapasitas penuh PSM-55i akan berlebihan untuk beban amplifier yang terhubung.

Rumahnya 150mm, papan daya A16B-2203-0632, and 43kW capacity define a module that was specified for machines built from the early to mid-2000s through the end of the first-generation alpha i era — machines that in 2025 carry fifteen-plus years of production history behind them.

Artikel ini berfokus pada PSM-37i dari perspektif konfigurasi mesin dan perhitungan beban: bagaimana 43kW benar-benar digunakan dalam praktek,jenis mesin dan konfigurasi amplifier yang termasuk dalam kisaran alami PSM-37i, dan bagaimana arus masuk 153A masuk ke dalam perencanaan sirkuit listrik fasilitas yang dibutuhkan setiap pemasangan mesin atau relokasi.

Spesifikasi Utama

Di mana 43kW Duduk di Sistem Drive Alpha i

Setiap mesin yang dilengkapi dengan sistem penggerak alfa i memiliki PSM yang dipilih untuk memasok total daya simultan yang diambil oleh semua modul SVM dan SPM pada bus DC bersama.Metode seleksi dalam dokumentasi konfigurasi alfa i Fanuc meminta desainer untuk menjumlahkan nilai daya output dari semua amplifier yang terhubung, menerapkan faktor simultanitas (biasanya 0,7 sampai 0,8), dan memilih PSM yang rating terus-menerusnya melebihi hasilnya.

Dalam kategori mesin praktis, PSM-37i mencakup ruang antara dua kelompok.5kW11kW kisaran dan dua sampai empat medium frame servo sumbu, dengan faktor simultaneity yang diterapkan, turun dengan nyaman di bawah 29,8 kW.

PSM-55i pada 65kW melayani pusat pengolahan terbesar dan mesin lima sumbu di mana motor spindle di atas 22kW dikombinasikan dengan beberapa sumbu servo torsi tinggi.

Wilayah PSM-37i ¥ 43kW ¥ berada di tengah: pusat pemesinan dengan motor spindle 15kW ¥ 18kW,atau mesin di mana spindle yang lebih kecil dikombinasikan dengan sejumlah besar sumbu servo dengan arus nominal individu yang lebih tinggi (mesin jenis gantry), pusat pemesinan horizontal multi-palet, pusat pemutar dengan alat penggerak dan sumbu C).

Ini adalah jenis mesin yang umum di sektor otomotif, aerospace, dan teknik presisi yang menentukan sebagian besar basis Fanuc yang dipasang,Itulah mengapa PSM-37i menjadi salah satu modul yang paling banyak digunakan dalam keluarga alpha i selama tahun produksinya.

153A Input

Pada input 200V, PSM-37i menarik 153A pada output nominal. Ini bukan angka yang harus diremehkan dalam perencanaan fasilitas. Tiga-fase 153A pada 200V mewakili sekitar 53kVA daya yang tampak.Sirkuit yang memberi makan modul ini harus dilindungi dengan baik dan kabel.

Perlindungan sirkuit: Pemutus sirkuit 200A dengan karakteristik trip Kelas D atau K biasanya cocok untuk beban terus menerus 153A dan transisi inrush startup.

Ukuran pemutus yang tepat dan kurva trip tergantung pada impedansi kabel dan rentang pemutus spesifik;manual instalasi seri Fanuc alpha (B-65162) dan standar listrik fasilitas mengatur pemilihan akhir.

Ukuran kabel: 153A terus menerus pada suhu sekitar instalasi, pengisian saluran, dan geometri rute kabel menentukan pemotongan silang konduktor yang diperlukan menurut standar IEC atau NEC.

Kabel berukuran kecil menimbulkan bahaya kebakaran dan masalah penurunan tegangan yang dapat menyebabkan AL-6 (suplai input abnormal) atau berkontribusi pada variasi tegangan bus DC.

Reaktor AC: Dokumentasi seri Fanuc alpha i menentukan reaktor jalur AC yang sesuai untuk kelas arus masuk PSM-37i.kandungan arus harmonik tanpa reaktor dapat signifikan.

Reaktor mengurangi harmonik, membatasi start inrush, dan melindungi modul input rectifier dari transisi pasokan.

Untuk instalasi mesin di fasilitas dengan peralatan sensitif lainnya pada bus distribusi yang sama, reaktor sangat penting.

Power Board A16B-2203-0632 dan Implikasi Layanan

Papan daya A16B-2203-0632 di dalam PSM-37i menangani fungsi sirkuit utama: tahap switching IGBT, bank kondensator bus DC, sirkuit pra-muatan, dan perlindungan bus.Papan ini tidak tersedia sebagai suku cadang terpisah melalui saluran pasar suku cadang standar.

Ketika kegagalan tingkat papan didiagnosis dalam PSM-37i,Jalur layanan adalah pertukaran seluruh unit atau perbaikan papan tingkat komponen khusus oleh perusahaan dengan dokumentasi dan persediaan komponen yang diperlukan..

Usia papan pada mesin dari era produksi 2004~2008 sekarang lima belas sampai dua puluh tahun.

Kondensator elektrolitik pada papan ini kondensator filter bus DC, kondensator sirkuit pra-muatan,dan kondensator catu daya kontrol memiliki umur layanan terbatas yang tergantung pada suhu operasi dan jam.

Kondensator yang beroperasi di dekat tepi atas suhu nominal mereka (yang dalam kabinet tanpa ventilasi yang memadai adalah realistis) usia lebih cepat daripada yang beroperasi konservatif.Pemeriksaan visual untuk pembengkakan kondensator atau residu elektrolit pada permukaan papan adalah tindakan pemeliharaan yang layak dilakukan setiap kali modul tidak berfungsi karena alasan lain.

PSM-37i dalam konfigurasi Tandem dan Multi-PSM

A06B-6110-H037 mendukung operasi tandem dua modul PSM-37i berbagi bus DC umum untuk menyediakan kapasitas bus gabungan 86kW.

Konfigurasi ini digunakan di pusat pemesinan besar di mana beban amplifier gabungan melebihi apa yang dapat disediakan oleh PSM-37i tunggal,tapi pembuat mesin telah memilih untuk mendistribusikan catu daya di dua modul daripada satu unit daya yang lebih tinggi.

Tandem, kedua modul terhubung ke catu daya tiga fase yang sama (melalui pemutus sirkuit yang sama atau terpisah), berbagi bar bus DC,dan keduanya berkontribusi regenerasi aktif ujung depan mereka untuk mengembalikan energi deceleration.

Pasokan arus masuk 306A gabungan (153A dari setiap modul) mengharuskan pasokan fasilitas dan perlindungan sirkuit dirancang untuk permintaan agregat ini.

FAQ

P1: Mesin memiliki modul SPM yang menggerakkan motor spindle 15kW dan tiga modul SVM masing-masing terhubung ke servo motor 3kW. Apakah PSM-37i adalah catu daya yang benar, atau apakah PSM-26i sudah cukup?

Hitung permintaan bus secara bersamaan: spindle 15kW pada beban 80% = 12kW; tiga poros servo pada beban rata-rata 50% masing-masing = 3 × 1,5kW = 4,5kW.

Total: sekitar 16,5kW pada beban mesin khas.

Ini cocok dengan kapasitas 29,8kW PSM-26i dengan ruang kepala yang cukup.jika program gerak mesin mencakup urutan di mana semua empat sumbu mempercepat secara bersamaan pada tingkat pasokan yang tinggi sementara spindle pada beban penuh, permintaan puncak instan bisa sementara melebihi 29,8kW.

Melakukan analisis permintaan puncak untuk skenario akselerasi simultan kasus terburuk sebelum menyelesaikan pada PSM-26i.Jika perhitungan permintaan puncak menunjukkan beban berkelanjutan mendekati atau melebihi 28kW, PSM-37i adalah pilihan yang lebih aman.

T2: PSM-37i telah digantikan oleh A06B-6140-H037. Dalam situasi kerusakan, dapatkah A06B-6140-H037 dipasang tanpa menyiapkan mesin sama sekali?

Ya, A06B-6140-H037 secara listrik dan mekanis kompatibel dengan instalasi A06B-6110-H037.kompatibilitas amplifier yang sama.

Penggantian tidak memerlukan perubahan parameter pada CNC, tidak ada modifikasi kabel, dan tidak ada penyesuaian pada modul SVM atau SPM hilir.

Setelah memasang A06B-6140-H037, tenaga pada mesin, konfirmasi status PSM normal dan tegangan bus DC dalam spesifikasi, kemudian verifikasi operasi sumbu normal sebelum kembali ke produksi.

T3: Mengapa PSM-37i menunjukkan rentang tegangan output sebagai 283 ¢ 339V ketika label produk input pada beberapa unit membaca 283 ¢ 325V?

Kisaran 283 ̊325 V muncul pada dokumentasi spesifikasi sebelumnya dan beberapa label produk yang berasal dari periode pengenalan alpha i generasi pertama.

Kisaran 283?? 339V mencerminkan jendela tegangan bus operasi aktual yang dikelola sirkuit regulasi PSM-37i di seluruh kisaran tegangan masukan penuh 200?? 240V.

Batas atas yang lebih tinggi (339V vs 325V) memberikan lebih banyak ruang pengaturan karena tegangan input bervariasi menuju ujung 240V dari kisaran yang diizinkan.

Penguat alfa i yang terhubung ditentukan untuk kisaran 283 ∼ 339 V; jendela yang lebih luas beroperasi dengan benar.

T4: Pada mesin dengan PSM-37i yang berjalan pada sekitar 70% dari beban nominal, bagaimana manajemen termal harus dinilai?

Pada beban 70% (sekitar 30 kW), PSM-37i menghasilkan panas lebih sedikit daripada pada 43 kW nominal,tetapi kebutuhan pendinginan tidak berskala linier dengan keluaran .

Kipas angin sumur panas dan kipas udara internal harus berfungsi terlepas dari tingkat beban.Margin termal yang berkurang pada beban parsial masih dapat menyebabkan kejadian AL-3 jika kinerja kipas menurun.

Penilaian termal harus mencakup pengukuran suhu lingkungan di dalam lemari dekat PSM-37i pada beban produksi puncak, mengkonfirmasi bahwa kipas heatsink memindahkan aliran udara yang memadai,dan memeriksa sirip radiator untuk akumulasi yang membatasi aliran udara.

T5: Apakah ada perbedaan dalam isi referensi manual B-65322 antara PSM-37i dan PSM-26i?

Manual B-65322 mencakup sistem penguat servo seri Fanuc alpha i yang mencakup keluarga A06B-6110 aiPS termasuk PSM-26i (H026) dan PSM-37i (H037).Panduan yang sama berlaku untuk kedua.

Perbedaan spesifik PSM nominal arus, kapasitas daya, persyaratan pendinginan, spesifikasi perlindungan sirkuit input tertabulir dalam bagian spesifikasi manual berdasarkan sebutan model.

Untuk setiap prosedur yang merujuk nilai arus atau daya tertentu, konfirmasi Anda membaca baris PSM-37i bukan baris PSM-26i,karena nilai listrik berbeda secara signifikan pada input 153A versus 106A.
