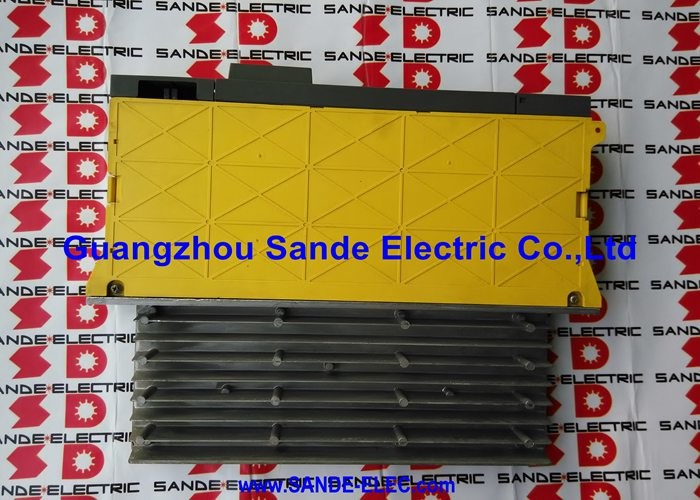

FANUC A06B-6110-H055 PowerPoint Alpha i Power Supply Module aiPS 55 65 kW, 3-Phase 200 240 VAC Input, 283 339 VDC Output, Regenerative Type, Seri Alpha i, Asal Jepang

Nomor Bagian:A06B-6110-H055

Produsen:FANUC Corporation (Jepang)

Kategori produk:Modul Power Supply Series Alpha i (aiPS)

Model:aiPS 55

Gambaran umum

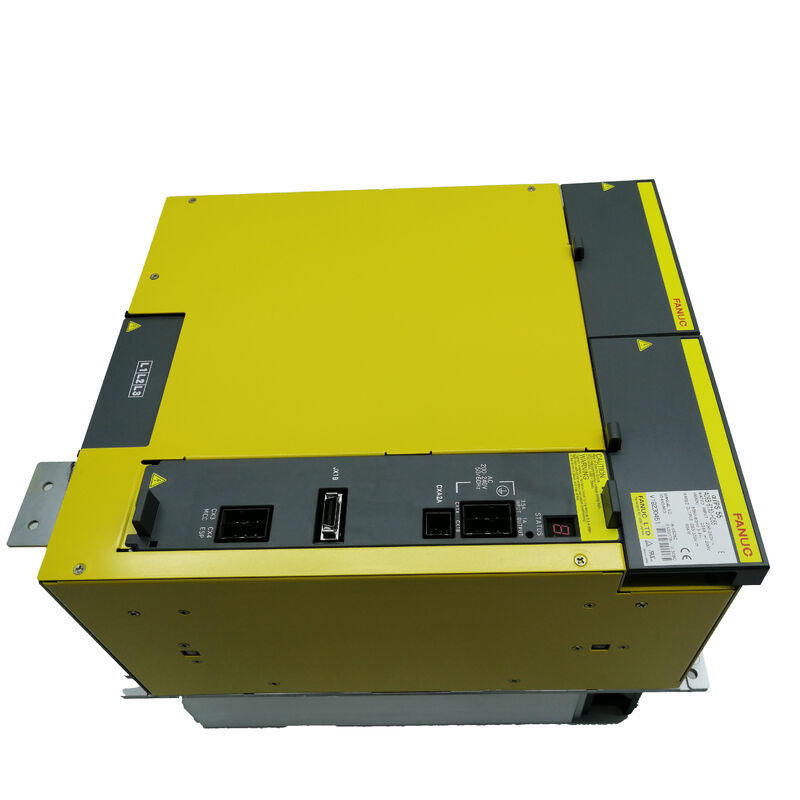

PeraturanFANUC A06B-6110-H055adalah modul catu daya 65 kW dalam sistem penggerak seri Alpha i FANUC sumber daya bus DC umum yang memberi daya pada rak modul amplifier servo dan spindle.

Setiap sumbu pada sistem penggerak FANUC Alpha i pada akhirnya menarik tenaga motornya dan mengembalikan energi pengereman yang diregenerasi melalui modul tunggal ini.AiPS 55 adalah unit standar terbesar di FANUC 200 volt kelas Alpha i rentang pasokan listrik, ditakdirkan untuk aplikasi mesin alat yang paling berat: pusat pemesinan besar, pusat pemutar multi-sumbu, dan mesin-mesin dengan jumlah sumbu tinggi dengan tugas sumbu bersamaan yang menuntut.

Seri Alpha i dari FANUC merupakan evolusi yang signifikan dibandingkan dengan seri drive Alpha sebelumnya.

Sistem Alpha i terintegrasi pemantauan bus tegangan, kesalahan diagnostik,dan komunikasi dengan pengontrol CNC langsung ke modul drive modul catu daya mengomunikasikan statusnya ke CNC secara real time, memungkinkan pengendali untuk menanggapi peristiwa sistem drive daripada hanya mendeteksi mereka setelah fakta.

Penunjukan aiPS (Alpha i Power Supply) adalah konvensi penamaan untuk generasi ini, berbeda dari penunjukan PSM (Power Supply Module) sebelumnya dari seri Alpha asli.

A06B-6110-H055 memberikan tegangan bus DC yang diatur ke semua modul servo amplifier (SVM) dan modul amplifier spindle (SPM) yang terhubung ke link bus DC yang sama.

Fungsi regeneratif adalah integral ketika sumbu servo melambat atau spindle rem,energi kinetik yang dikonversi menjadi energi listrik oleh motor secara aktif dikembalikan ke pasokan AC daripada hilang sebagai panas.

Pada mesin dengan siklus akselerasi dan decelerasi yang sering, regenerasi ini mengurangi konsumsi energi dan menghilangkan beban termal dari pengereman resistif.

Spesifikasi Utama

Arsitektur Bus DC

Dalam sistem penggerak FANUC Alpha i, modul catu daya adalah satu-satunya titik koneksi ke catu daya AC utama.

Hal ini direksi input AC tiga fase ke tegangan bus DC diatur. bus DC ini kemudian terhubung langsung ke semua servo dan spindle amplifier modul yang dipasang di kabinet drive yang sama.

Modul penguat SVM dan SPM masing-masing memanfaatkan bus DC bersama ini untuk memberi daya pada motor masing-masing.

Karena bus DC dibagi, anggaran energi dari seluruh sistem penggerak dikelola secara terpusat.

Ketika beberapa poros melambat secara bersamaan, energi yang digenerasi kembali ke bus DC.

The aiPS 55 uses its active front-end (regenerative) circuit to transfer this energy back to the three-phase AC supply — a process that is electrically clean and does not require external resistors or braking units for normal duty cycles.

Arsitektur ini juga berarti bahwa peringkat modul catu daya harus mencakup permintaan daya simultan puncak dari semua modul amplifier yang terhubung.

Nomor 65 kW dari A06B-6110-H055 membuatnya cocok untuk instalasi di mana jumlah semua daya motor yang terhubung selama permintaan akselerasi bersamaan maksimum mendekati angka ini.

Ukuran sistem harus memperhitungkan siklus kerja dan tumpang tindih antara peristiwa akselerasi dan perlambatan di semua sumbu.

Konten Sistem Drive Seri Alpha i

A06B-6110-H055 adalah bagian dari keluarga A06B-6110 ¢ FANUC's 200-volt kelas Alpha i modul catu daya.

Pola penamaan dalam keluarga ini mengikuti urutan langkah kekuatan yang sederhana:

• aiPS 15 (A06B-6110-H015) ¢ Instalasi tugas ringan
• aiPS 26 (A06B-6110-H026) ️ rentang menengah
• aiPS 30 (A06B-6110-H030) ¢ pusat pemesinan multi-sumbu umum
• aiPS 45 (A06B-6110-H045) ¢ aplikasi bertenaga tinggi
• aiPS 55 (A06B-6110-H055) ️ maksimum seri A06B-6110, untuk mesin terbesar

A06B-6110-H055 menempati puncak kelas 200 volt dalam keluarga ini.

Mesin yang membutuhkan daya lebih besar atau input AC 400 volt menggunakan keluarga produk yang berbeda (A06B-6150 untuk seri 400V Alpha i HV).

Integrasi Sistem

aiPS 55 terhubung ke mesin tiga fase daya utama melalui terminal masukan.

Bus DC output terhubung melalui bus bar atau kabel ke konektor CX2A/CX2B dari servo dan spindle amplifier module.

Kontaktor magnetik antara sumber daya utama dan terminal input aiPS 55 menyediakan isolasi daya utama sistem di bawah kendali rangkaian on/off utama CNC.

aiPS berkomunikasi dengan CNC melalui link komunikasi sistem drive seri FANUC Alpha i.

Tautan ini membawa status amplifier, kode alarm, dan data pemantauan ke CNC,memungkinkan CNC untuk menampilkan diagnostik sistem drive pada panel operator dan menanggapi kesalahan tingkat drive secara real time.

FAQ

T1: aiPS 55 menunjukkan alarm LED pada saat startup. Apa penyebab paling umum alarm catu daya pada saat power-up awal?

Penyebab yang paling umum adalah: kondisi tegangan rendah pada masukan tiga fase (ukur tegangan input line-to-line dan konfirmasi mereka berada dalam 200-240V),fase yang hilang (konfirmasi ketiga fase ada dan seimbang), koneksi bus DC yang tidak terkabel dengan benar ke modul amplifier (pastikan semua konektor bus DC sepenuhnya terhubung),atau kesalahan urutan kontaktor di mana kontaktor magnet tidak ditutup dengan benar sebelum CNC memerintahkan sistem drive siap.

Periksa ketiga di urutan sebelum mencurigai kesalahan modul.

P2: Bisakah A06B-6110-H055 aiPS 55 digunakan di wilayah pasokan listrik 50 Hz?

Ya. aiPS 55 menerima input 50 Hz dan 60 Hz. Spesifikasi frekuensi input 50/60 Hz mengkonfirmasi kompatibilitas dua frekuensi.Tidak ada modifikasi atau penyesuaian yang diperlukan ketika modul beroperasi pada jaringan 50 HzTegangan bus DC output dan kapasitas penanganan daya modul sama pada kedua frekuensi.

P3: Mesin ini memiliki aiPS 45 yang terpasang tetapi membutuhkan lebih banyak daya karena sumbu tambahan.

A06B-6110-H055 adalah pengganti plug-compatible untuk setiap modul aiPS yang lebih kecil dalam kelas 200 volt yang sama (seri A06B-6110),asalkan lemari memiliki ruang yang cukup untuk dimensi fisik aiPS 55 dan kabel listrik dinominasikan untuk arus masukan yang lebih tinggi (228A pada 200V).

Tidak ada perubahan parameter yang diperlukan dalam CNC

Konfirmasi dimensi instalasi dan nilai kabel input sebelum melanjutkan.

T4: Apa yang terjadi jika aiPS 55 kurang besar dibandingkan dengan beban total motor pada sistem?

Modul catu daya yang tidak cukup besar tidak dapat mempertahankan tegangan bus DC yang stabil di bawah permintaan akselerasi puncak.yang memicu alarm tegangan rendah di modul amplifier dan menyebabkan CNC gagal.

Dalam situasi undersizing kronis, mesin berjalan berulang kali selama urutan akselerasi agresif tetapi berjalan normal selama tugas ringan.

Solusinya adalah ukuran modul catu daya untuk permintaan daya simultan puncak yang sebenarnya, termasuk margin untuk variasi siklus kerja.

T5: Apakah unit pembuangan regeneratif terpisah diperlukan dengan A06B-6110-H055?

Tidak. aiPS 55 adalah tipe regeneratif aktif ia mengembalikan energi pengereman langsung ke catu daya AC tanpa memerlukan resistor pembuangan eksternal atau unit regeneratif untuk siklus kerja normal.

Unit pelepasan regeneratif eksternal hanya dipertimbangkan ketika energi yang diregenerasi selama pemberhentian darurat atau peristiwa pengereman ekstrem lainnya melebihi kapasitas regenerasi modul aiPS.

Untuk aplikasi mesin alat standar dalam daya nominal modul, tidak ada komponen pelepasan tambahan yang diperlukan.
