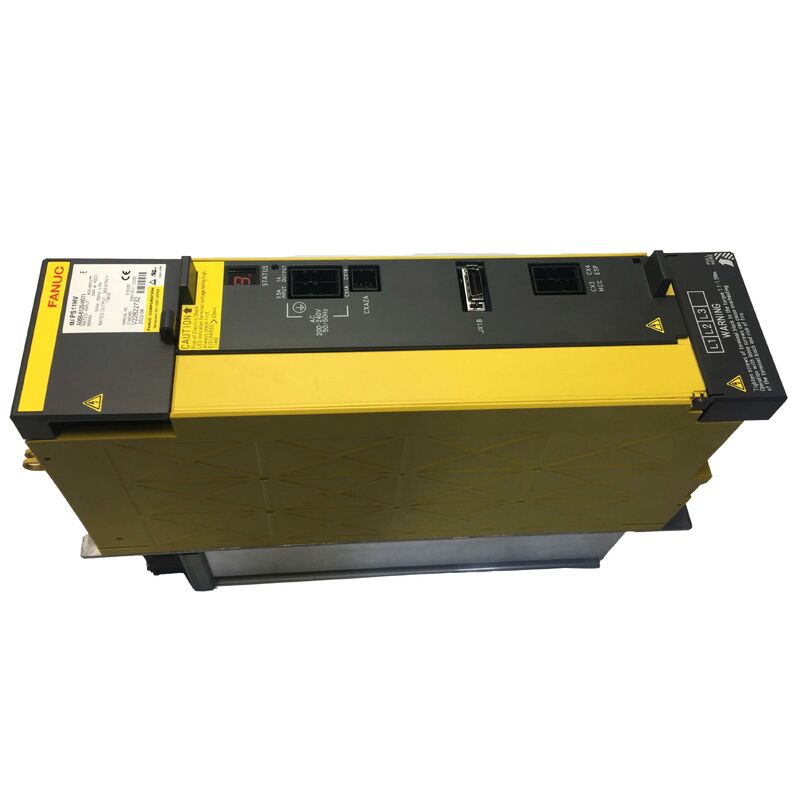

FANUC A06B-6120-H011 ∙ Alpha i PSM-11HVi Power Supply Module ∙ 11 kW / 400V AC / 90mm / Heatsink Eksternal

Apa yang membedakan modul ini

A06B-6120-H011 adalah PSM-11HVi modul catu daya 11 kW dari seri FANUC Alpha i HV (High Voltage).modul ini menerima input tiga fase 400V AC dan menghasilkan bus DC diatur yang memberi makan servo-rated HV dan modul amplifier spindle di kabinet yang sama.

Ini tidak dapat ditukarkan dengan seri 200V Alpha PSM standar (A06B-6077-H111, PSM-11).tapi A06B-6077 beroperasi dari 200 ∼ 230V AC input sementara A06B-6120 dirancang untuk 400V AC. tegangan pasokan masuk mesin menentukan mana yang benar penyesuaian PSM kelas tegangan yang salah menciptakan ketidakcocokan mendasar yang tidak dapat dikoreksi oleh parameter.

Pada 11 kW, PSM-11HVi memasok bus DC untuk sistem drive Alpha i HV berkinerja 400V: kombinasi modul amplifier spindle HV dan modul amplifier servo HV yang terhubung ke bus DC bersama.Pemilihan kapasitas PSM yang benar tergantung pada permintaan terus-menerus gabungan dari semua modul penggerak HV yang terhubung di kabinet.

Spesifikasi Utama

90mm Housing ️ Pendinginan dan Kebugaran

Housing PSM-11HVi yang lebarnya 90 mm membawa heatsink eksternal di bagian belakang, kipas internal yang mengedarkan udara melalui elektronik kontrol, dan kipas eksternal yang membantu pendinginan heatsink.Kedua kipas adalah barang yang usang kipas internal (dilayani sebagai cadangan terpisah harus diganti pada interval yang dijadwalkan untuk mempertahankan kinerja pendingin. Pakaian bantalan kipas menghasilkan suara yang terdengar sebelum kipas gagal sepenuhnya; rencanakan penggantian kipas selama jendela pemeliharaan yang dijadwalkan daripada menunggu alarm pendinginan.

Heat sink eksternal melewati panel belakang lemari. instalasi lemari membutuhkan kedalaman penuh dari modul sekitar 307 mm di belakang permukaan pemasangan depan,dengan jarak yang cukup untuk aliran udara sumur panasMemblokir jalur pendinginan radiator menghasilkan alarm overload termal pada beban.

FAQ

T1: Apa perbedaan antara A06B-6120-H011 (PSM-11HVi) dan A06B-6077-H111 (PSM-11)?

Keduanya adalah modul catu daya 11 kW dengan lebar 90 mm, tetapi mereka melayani kelas tegangan input yang berbeda.Modul penggerak yang mereka daya juga berbeda A06B-6120 pasokan HV-diperingkat Alpha i drive modul yang dirancang untuk input 400VKonfirmasi tegangan pasokan mesin dan modul drive yang terhubung sebelum memesan.

T2: Bisakah papan PSM-11HVi diperbaiki secara individual?

Kartu kontrol dan papan kabel tidak tersedia secara terpisah.  kegagalan tingkat papan rute untuk pertukaran atau kepada spesialis dengan kemampuan perbaikan panel tingkat komponen.Modul transistor 100A dan kipas pendingin tersedia sebagai suku cadang individu dan dapat diganti selama layanan.

T3: PSM-11HVi menunjukkan alarm overvoltage bus di bawah beban normal.

Tekanan bus di bawah beban normal tanpa pengereman regeneratif berat menunjukkan kesalahan pada tahap pengoreksi aktif ‡ sirkuit IGBT atau gate drive yang tidak lagi mengatur dengan benar.Jangan reset dan melanjutkan operasi. Peningkatan tegangan bus DC yang tidak terkendali dapat merusak modul drive yang terhubung. PSM membutuhkan servis atau pertukaran sebelum mengembalikan mesin ke produksi.

T4: Apakah mengganti A06B-6120-H011 membutuhkan perubahan parameter CNC?

Tidak. PSM tidak menyimpan parameter CNC. Setelah penggantian fisik, memulihkan daya dan memverifikasi tegangan bus DC yang benar di modul drive HV yang terhubung sebelum mengaktifkan poros.Memastikan semua kabel koneksi dan tautan serat ke rantai drive ditempatkan dengan benar sebelum menyalakan.

Q5: Bagaimana A06B-6120-H011 yang digunakan harus dievaluasi sebelum dipasang?

Periksa kedua kipas untuk rotasi yang lancar dan kecepatan yang benar pada daya. Periksa modul transistor untuk tekanan termal yang terlihat atau bekas luka bakar. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditionsSumber dari pemasok yang menawarkan pengujian beban dan masa garansi dari tanggal instalasi.
