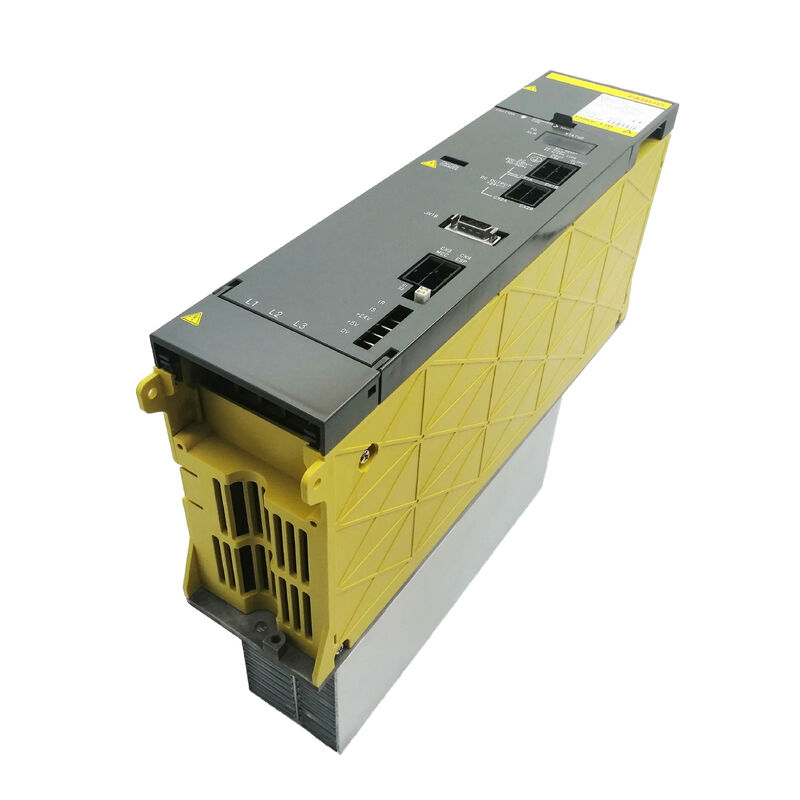

Fanuc Servo Power Supply Module A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

Fanuc A06B-6077-H111 ∙ Alpha Power Supply Module PSM-11 ∙ Servo Power Converter, 13.2kW, 200 ∙ 230V AC 3-Phase, 49A, 283 ∙ 325V DC Bus

Gambaran umum

PeraturanFanuc A06B-6077-H111memiliki sebutan "konverter daya servo" dalam klasifikasi produk Fanuc dan istilah ini menangkap peran teknik modul dengan tepat.Duduk di antara pasokan AC tiga fase fasilitas dan amplifier servo dan spindle yang mendorong poros mesin, PSM-11 melakukan konversi daya yang memungkinkan kontrol gerak:memperbaiki dan mengatur arus bolak-balik ke dalam tegangan bus arus searah konstan 283 ∼ 325 V yang diambil dari setiap modul SVM dan SPM seri alfa pada mesin.

Dalam hierarki penggerak alfa Fanuc, PSM-11 termasuk dalam kelompok produk A06B-6077 yang lebih kecil dari dua keluarga catu daya alfa,diposisikan di bawah seri A06B-6087 yang mencakup PSM-15 hingga PSM-55.

Perbedaan keluarga ini bukan kosmetik;Modul A06B-6077 dirancang khusus untuk konfigurasi kompak dan alat mesin kecil di mana permintaan daya sistem penggerak gabungan sesuai dalam 13.2kW.

Mesin dengan motor spindle kecil (kelas 3,7 kW atau 5,5 kW) dan dua atau tiga sumbu servo kompak yang menjalankan CNC Seri 0-D atau 16/18/21 adalah aplikasi PSM-11 alami.

Kapasitas 13,2 kW mencakup konfigurasi ini dengan margin yang memadai, dan format modul kompak (~ 2,26 kg) cocok dengan lemari listrik yang lebih kecil yang mencirikan kelas mesin ini.

PSM-11 termasuk regenerasi daya aktif mekanisme pengembalian energi yang sama dengan modul PSM A06B-6087 yang lebih besar.

Ketika poros melambat, energi pengereman motor diubah kembali menjadi daya AC dan dimasukkan ke dalam catu daya tiga fase, daripada dibakar dalam resistor.

Untuk mesin kecil dengan siklus posisi yang sering, regenerasi ini berarti lemari yang lebih dingin dan konsumsi energi yang lebih rendah dari pasokan fasilitas selama pergeseran produksi.

Alternatif jenis PSMR dalam seri A06B-6081 memerlukan unit resistor pelepasan eksternal yang terpisah; PSM-11 menghilangkan kebutuhan itu sepenuhnya.

Salah satu spesifikasi yang membedakan PSM-11 dari modul lain dalam keluarga alfa adalah persyaratan pendingin paksa eksternal.

Dokumentasi sistem alfa resmi Fanuc secara eksplisit mengelompokkan PSM-11 bersama dengan PSM-45 yang jauh lebih besar sebagai modul yang membutuhkan udara paksa eksternal.

Untuk 13.2kW, ~ 2.26kg modul, ini mungkin tampak tak terduga ∙ itu mencerminkan desain perumahan PSM-11 yang kompak,yang tidak dapat menampung pengaturan heat sink dan kipas angin yang mandiri dari modul A06B-6087 lebar 150 mm.

Instalasi harus menyediakan aliran udara yang diarahkan melalui permukaan heatsink PSM-11; hanya mengandalkan konveksi kabin alami pada beban penuh akan menyebabkan AL03 heatsink over-temperature shutdown.

Spesifikasi Utama

Konverter Daya Servo Memahami Peran dalam Rantai Drive Alpha

Dalam arsitektur sistem penggerak alfa, arus daya dari pasokan fasilitas → PSM → DC bus → SVM/SPM amplifier → motor.

Ini tidak mengontrol kecepatan motor atau posisi yang bertanggung jawab atas modul SVM dan SPM hilir.Apa yang dilakukan PSM-11 adalah menjaga bus DC pada tegangan yang diatur bahwa semua modul hilir tergantung pada, memasok arus instan yang dibutuhkan modul ketika akselerasi atau pemotongan beban lonjakan di atas rata-rata.

Kualitas peraturan bus DC secara langsung mempengaruhi kinerja amplifier hilir.

Bus voltage swings beyond the 283–325V window — either sags from insufficient supply current or overshoots from regeneration energy arriving faster than it can be returned — produce drive alarms that stop the machine.

Sirkuit kontrol PSM-11 terus memantau tegangan bus dan menyesuaikan siklus kerja rectifier untuk menjaga bus dalam spesifikasi,menyediakan rel pasokan yang stabil yang dibutuhkan kualitas servo loop.

Input AC bernomor 49A pada 200V sesuai dengan sekitar 13kW input daya riil yang sangat cocok dengan output DC bernomor 13,2kW setelah memperhitungkan kerugian konversi.Hubungan erat antara input dan output mendefinisikan efisiensi termal modul; sebagian besar daya masuk benar-benar mencapai bus DC, dengan sebagian kecil menjadi panas di komponen switching.

A06B-6077 vs A06B-6087

Keluarga A06B-6077 (PSM-5.5 dan PSM-11) dan A06B-6087 (PSM-15 hingga PSM-55) keduanya menghasilkan output bus DC 283 ∼ 325 V yang sama dan menggunakan prinsip regenerasi aktif yang sama.Perbedaannya adalah tingkat daya., format fisik, dan spesifikasi papan yang kompatibel.

Sebuah PSM-11 tidak dapat secara langsung menggantikan PSM-15 di slot kabinet yang sama. Dimensi rumah fisik dan pengaturan koneksi bus DC berbeda.

Setiap keluarga memiliki papan internal sendiri (A06B-6077 menggunakan A16B-2202-0461/A16B-2202-0420; A06B-6087 PSM-15 menggunakan A20B-1006-0470/A16B-2202-042x) dan ini tidak dapat ditukar.

Namun, the downstream SVM and SPM amplifier modules are compatible with DC bus power from either family — an SVM module drawing current from a PSM-11 bus and an SVM module drawing from a PSM-26 bus both see the same regulated 283–325V and operate identically from the amplifier's perspective.

Deteksi kebocoran dan referensi alarm

PSM-11 termasuk sirkuit deteksi kebocoran yang memantau kondisi kesalahan tanah di kabel keluaran motor yang terhubung.Hal ini memberikan peringatan dini dari degradasi isolasi penggulung sebelum kegagalan lengkap berkembang. Kode alarm kunci pada tampilan panel depan PSM-11:

AL01️ Overcurrent di modul daya utama (salah IPM pada kelas PSM-11 ️ perhatikan ini berbeda dari PSM-15 dan di atas di mana AL01 berarti overcurrent input AC).

AL02Penggemar sirkuit kontrol dihentikan. ganti kipas internal (A90L-0001-0422) sebelum operasi dilanjutkan.

AL04Periksa modul amplifier bawah dan koneksi bus.

AL05Periksa sirkuit pra-muatan di dalam modul.

FAQ

T1: Jika PSM-11 membutuhkan pendinginan paksa eksternal, apa pengaturan aliran udara minimum yang diperlukan di kabinet mesin?

Manual instalasi seri alfa Fanuc (B-65162) menentukan aliran udara yang diperlukan untuk setiap jenis PSM.Persyaratan penting adalah bahwa udara eksternal dingin tidak sirkulasi udara kabinet diarahkan melalui permukaan heatsink modul.

Sebuah kipas aksial kecil khusus yang dipasang untuk mengarahkan udara eksternal melintasi wajah heatsink, atau desain kabinet dengan jalur aliran udara paksa dari eksterior kabinet melalui zona heatsink PSM-11,memenuhi persyaratan ini.

Volume aliran udara yang dibutuhkan ditentukan oleh ketahanan termal sumur panas dan produksi panas pada input 49A manual B-65162 menentukan jenis kipas yang tepat dan laju aliran udara minimum.

T2: Dapatkah penguat seri alfa i A06B-6077-H111 (A06B-6114 SVM) alih-alih modul alfa SVM asli?

Tidak. PSM generasi alfa (A06B-6077 dan A06B-6087) dan aiPS generasi alpha i (A06B-6110 dan A06B-6140) secara arsitektur terpisah.

Tegangan bus DC mirip, tetapi distribusi daya kontrol, perangkat keras bus bar, dan arsitektur komunikasi antara PSM dan amplifier hilir spesifik untuk setiap generasi.

Modul SVM alpha i (A06B-6114) membutuhkan catu daya alpha i aiPS (serisi A06B-6110/6140).

Menghubungkan SVM A06B-6114 ke bus PSM-11 bukanlah konfigurasi yang didukung.

T3: Apa konsekuensi dari menghilangkan pendinginan udara paksa eksternal pada PSM-11 selama operasi mesin?

Tanpa pendinginan udara paksa eksternal, suhu heatsink PSM-11 akan meningkat selama operasi berkelanjutan.

Di bawah output penuh 13,2kW dalam kabinet tanpa pendinginan PSM-11 khusus, AL03 (heatsink over-temperature) akhirnya akan terjadi.

Pada beban rendah, heat sink dapat tetap di bawah ambang batas AL03 lebih lama,tetapi margin termal berkurang dan setiap peningkatan suhu lingkungan dapat membalikkannya situasi yang tidak dapat diandalkan untuk produksi. pendinginan eksternal diperlukan, tidak opsional.

T4: PSM-11 terdaftar sebagai kompatibel dengan kontrol seri 0-C dan 0-D. Apakah juga mendukung kontrol 0i dan 16i/18i?

Ya. A06B-6077-H111 kompatibel dengan keluarga kontrol 0i-A (yang menggunakan sistem drive alpha) serta kontrol Seri 16 (A / B), 18 (A / B), dan 21 (A / B).

Kompatibilitas 0-C dan 0-D mencerminkan kontrol servo digital paling awal dalam jajaran Fanuc yang menggunakan arsitektur drive alpha.

PSM-11 terus berfungsi sebagai catu daya untuk sistem drive alpha kompak di semua generasi kontrol ini.

T5: Setelah memasang pengganti A06B-6077-H111, pemeriksaan apa yang mengkonfirmasi modul berfungsi dengan benar?

Aktifkan mesin dan perhatikan indikator panel depan PSM-11 operasi normal harus menunjukkan indikasi status stabil dalam beberapa detik aplikasi daya,setelah pra-muatan bus DC selesai. Konfirmasi tidak ada alarm muncul pada tampilan PSM atau pada layar servo alarm CNC.

Memverifikasi tegangan bus DC muncul pada tampilan status modul SVM seperti yang diharapkan.menjalankan setiap sumbu dengan kecepatan manual yang lambat untuk mengkonfirmasi operasi servo loop sebelum mengembalikan mesin ke siklus otomatis.

Dokumen kode alarm pra-penggantian dan konfirmasi tidak berulang.
