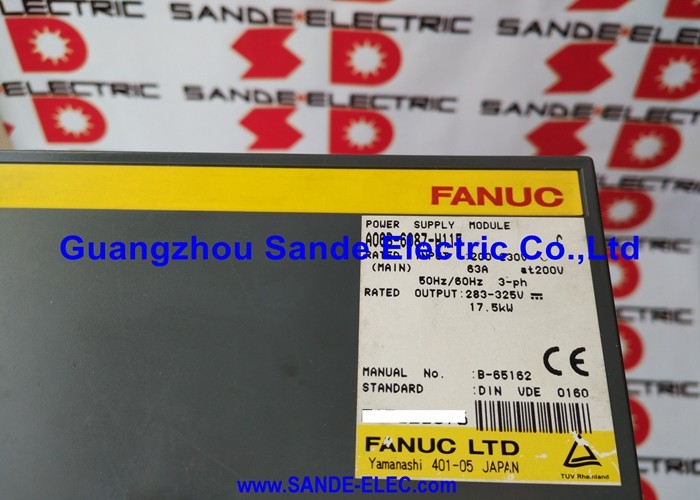

Fanuc A06B-6087-H115 | Modul Catu Daya Alpha PSM-15 — 17,5kW, 200–230V 3-Fasa, Arus Masuk 63A, Output Bus DC 283–325V, CNC 16i / 18i / 21i

Gambaran Umum

The Fanuc A06B-6087-H115 adalah PSM-15 — modul catu daya kelas 15 dalam sistem penggerak seri alpha Fanuc. Tugasnya sangat mendasar: ia mengambil daya AC 3-fasa 200–230V dari pasokan daya fasilitas, memperbaikinya dan mengaturnya ke bus DC 283–325V yang stabil, dan mendistribusikan tegangan bus tersebut ke semua modul penguat servo dan spindel di rak penggerak. Setiap gerakan sumbu, setiap putaran spindel, setiap pulsa arus motor dalam mesin CNC seri alpha pada akhirnya menarik energinya dari output bus DC modul ini. Hal itu menjadikan PSM-15 sebagai satu titik kesinambungan daya untuk seluruh sistem penggerak — ketika gagal, mesin akan berhenti.

Peringkat output kontinu 17,5kW mendefinisikan total permintaan daya kontinu gabungan yang dapat ditahan oleh PSM-15 di semua modul penggerak hilirnya secara bersamaan.

Dalam konfigurasi pusat permesinan ukuran sedang yang umum, PSM-15 melayani modul penguat spindel (SPM) dan kombinasi modul penguat servo (SVM), memberi daya pada sumbu spindel dan umpan bersama-sama dalam amplop 17,5kW ini.

Arus masuk 63A yang diberi peringkat pada 200V mencerminkan penarikan AC primer dalam kondisi output penuh, dan angka ini adalah yang harus diakomodasi oleh desain kelistrikan fasilitas — baik dalam hal peringkat pemutus sirkuit maupun impedansi saluran daya.

Yang membedakan PSM-15 dari varian catu daya PSMR (resistor regeneratif) yang lebih sederhana dalam keluarga yang sama adalah kemampuan regenerasi daya aktifnya. Ketika motor servo atau spindel melambat, energi kinetik yang tersimpan dalam massa berputar mengalir kembali melalui penguat menuju bus DC.

Dalam sistem PSMR, energi ini dibuang dalam resistor sebagai panas. Dalam PSM-15, sirkuit front-end aktif mengembalikan energi yang diregenerasi ini ke pasokan AC 3-fasa — secara efektif mengembalikan energi ke sistem kelistrikan fasilitas daripada membakarnya sebagai panas.

Untuk mesin dengan inersia spindel tinggi atau deselerasi berat yang sering terjadi, kemampuan regenerasi ini secara signifikan mengurangi pembangkitan panas di dalam kabinet listrik dan meningkatkan efisiensi energi keseluruhan sistem penggerak.

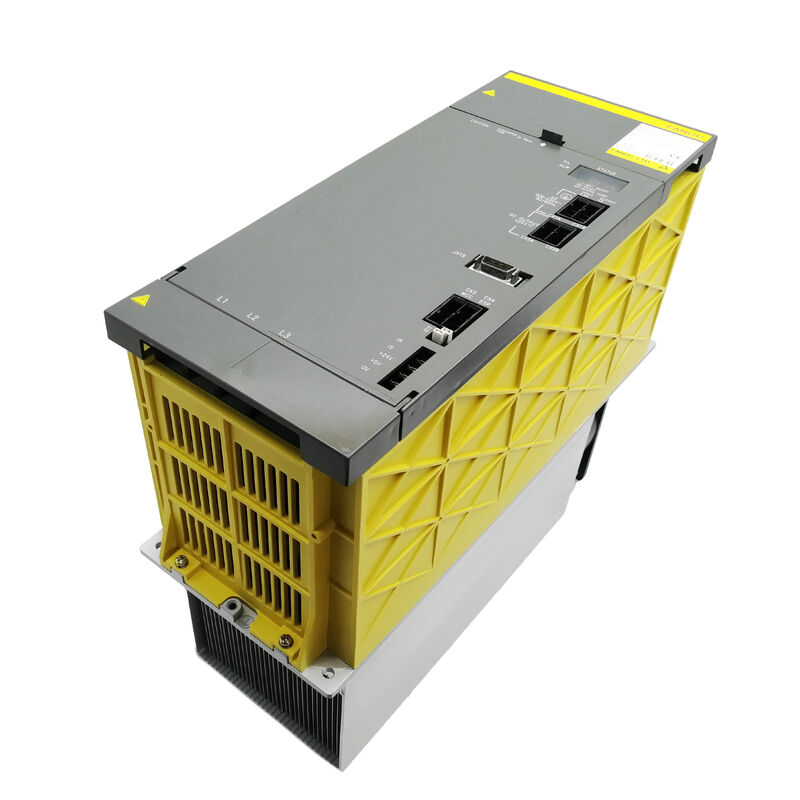

PSM-15 adalah modul lebar 150mm — lebih lebar dari modul servo SVM 60mm hingga 90mm yang ditenagainya — dan membawa kipas pendingin internal dan eksternal ditambah blok sirip heatsink eksternal.

Pengaturan manajemen termal ini mencerminkan operasi arus tinggi berkelanjutan yang dipertahankan oleh PSM-15: modul transistor 200A di intinya menghasilkan panas yang cukup besar yang harus terus diekstraksi untuk menjaga suhu komponen dalam batas yang ditentukan.

Kipas eksternal (A90L-0001-0335/B) dan kipas internal (A90L-0001-0422) tersedia secara individual sebagai suku cadang, yang berarti karena kegagalan kipas adalah kejadian pemeliharaan yang dapat dipulihkan daripada penyebab penggantian modul lengkap.

Spesifikasi Utama

Bus DC — Apa Artinya untuk Memberi Daya Setiap Sumbu

Bus DC 283–325V yang dipertahankan oleh PSM-15 bukan hanya rel daya — ini adalah reservoir energi tempat semua permintaan arus motor seketika ditarik. Ketika tiga sumbu servo berakselerasi secara bersamaan, ketiganya menarik arus dari bus DC secara bersamaan.

Penyearah front-end PSM-15 dan bank kapasitor filter dirancang untuk menahan permintaan transien puncak dari penguat hilir sambil menjaga tegangan bus dalam rentang yang diatur 283–325V.

Jika permintaan arus puncak gabungan melebihi apa yang dapat dipasok oleh bank kapasitor secara transien, tegangan bus akan turun dan CNC mendeteksi kondisi tegangan rendah sebagai alarm penggerak.

Inilah sebabnya mengapa pemilihan PSM untuk mesin tertentu harus mempertimbangkan tidak hanya permintaan daya berkelanjutan tetapi juga profil arus puncak simultan dari semua sumbu yang terhubung.

Penunjukan nominal 15kW sesuai dengan peringkat berkelanjutan; perangkat keras PSM-15 yang sebenarnya mendukung arus puncak yang lebih tinggi untuk durasi singkat yang khas dari peristiwa akselerasi servo.

Prosedur pemilihan PSM Fanuc memperhitungkan hal ini dengan menerapkan faktor operasi simultan pada jumlah total peringkat daya semua sumbu — PSM-15 pada 17,5kW berkelanjutan biasanya sesuai untuk sistem yang permintaan simultan puncaknya berada dalam pedoman pemilihan.

Regenerasi Daya — Energi dan Panas

Pada mesin tanpa regenerasi aktif, deselerasi spindel dari kecepatan terperingkat ke nol merupakan masalah pembuangan energi yang signifikan.

Motor spindel 7,5kW atau 11kW yang berputar pada 6000rpm menyimpan energi kinetik rotasi yang cukup besar. Menghentikannya dalam siklus penggantian alat 2–3 detik memerlukan penyerapan semua energi kinetik itu di suatu tempat — dalam sistem PSMR, ke dalam resistor; dalam sistem PSM, kembali ke jaringan AC.

Sirkuit regenerasi aktif PSM-15 terus memantau tegangan bus DC dan, ketika energi deselerasi menyebabkan bus naik menuju batas atasnya, mengalihkan front-end aktif untuk mengembalikan arus ke pasokan tiga fasa.

Ini menjaga bus DC dalam batas regulasi tanpa peristiwa disipasi termal, menghilangkan kebutuhan akan rakitan resistor regeneratif terpisah, dan mengurangi beban panas di dalam kabinet listrik.

Selama satu giliran produksi penuh pada mesin dengan penggantian alat yang sering dan siklus akselerasi/deselerasi spindel, manfaat termal di dalam kabinet sangat besar — suhu kabinet lebih rendah, masa pakai komponen meningkat, dan kebutuhan kapasitas pendingin udara kabinet dapat dikurangi.

Sistem Pendingin dan Pemeliharaan Kipas

Manajemen termal PSM-15 menggunakan tiga jalur paralel: blok sirip heatsink eksternal menghantarkan panas dari modul transistor ke udara luar; kipas eksternal (dipasang di luar modul) menarik udara sekitar melalui sirip heatsink; dan kipas internal mengedarkan udara di dalam rumah modul untuk mencegah titik panas pada elektronik kontrol.

Ketiga jalur harus beroperasi agar modul dapat mempertahankan output terperingkat secara berkelanjutan.

Pemeliharaan kipas adalah tindakan pencegahan paling umum untuk umur panjang PSM-15. Kedua kipas tersedia sebagai suku cadang terpisah dan dapat diganti tanpa menukar seluruh modul.

Kode alarm AL02 pada tampilan LED 7-segmen panel depan PSM-15 menunjukkan bahwa kipas sirkuit kontrol internal berhenti — ini adalah peringatan sebelum kondisi suhu berlebih termal, dan harus diperlakukan sebagai kejadian pemeliharaan mendesak daripada perbaikan yang ditunda.

Jalur kegagalan kipas eksternal serupa: suhu heatsink naik hingga AL03 (suhu berlebih heatsink) memicu penghentian penggerak.

Rekomendasi praktis untuk fasilitas yang mengoperasikan mesin seri alpha adalah mencatat riwayat alarm dan mengganti kedua kipas selama penghentian pemeliharaan mesin terjadwal, terlepas dari apakah salah satu kipas telah gagal, jika modul diketahui berusia lebih dari lima tahun dalam layanan produksi berkelanjutan.

Keausan bantalan kipas bergantung pada usia dan tidak selalu menimbulkan suara yang jelas sebelum kegagalan bantalan.

Papan Internal dan Komponen yang Dapat Diservis

PSM-15 berisi dua papan utama: papan pengkabelan A20B-1006-0470 menangani koneksi bagian daya, sinyal penggerak gerbang ke modul transistor, dan antarmuka I/O; kartu kontrol A16B-2202-042x (akhiran bervariasi berdasarkan revisi) menjalankan algoritma regulasi, logika perlindungan, dan tampilan alarm LED.

Kedua papan tidak dijual terpisah — modul adalah unit servis.

Modul transistor (tiga unit 200A), kipas internal, kipas eksternal, paket baterai untuk sirkuit kontrol, dan sekering bus DC tersedia sebagai suku cadang individual dan dapat diganti oleh teknisi servis yang berkualifikasi selama perbaikan.

Referensi Kode Alarm Alpha PSM-15

Tampilan LED 7-segmen panel depan PSM-15 menunjukkan kode alarm selama kondisi kesalahan. Makna alarm utama yang spesifik untuk PSM-15:

AL01 — Arus berlebih pada input sirkuit utama (spesifik untuk kelas PSM-15 hingga PSM-30; berbeda dari PSM-5.5 dan PSM-11 di mana AL01 menunjukkan kesalahan IPM). Periksa keseimbangan tegangan suplai tiga fasa, sekering saluran masuk, dan kondisi reaktor AC.

AL02 — Kipas pendingin sirkuit kontrol berhenti. Ganti kipas internal sebelum melanjutkan operasi.

AL03 — Suhu berlebih heatsink sirkuit utama. Periksa operasi kipas eksternal, verifikasi suhu ambien kabinet berada dalam spesifikasi, dan pastikan sirip heatsink tidak terhalang oleh kabut pendingin atau endapan serpihan.

AL04 — Penurunan tegangan tautan DC. Menunjukkan bus DC telah turun di bawah ambang batas operasi minimum. Mungkin menunjukkan masalah input catu daya, bagian penyearah yang gagal di dalam PSM, atau permintaan arus simultan yang berlebihan dari modul hilir.

AL07 — Tegangan DC rendah (kesalahan sirkuit pengisian tautan DC saat startup). Sirkuit pra-pengisian bus DC gagal menaikkan bus ke tegangan operasi dalam waktu yang diharapkan — sering menunjukkan resistor pra-pengisian atau kontaktor yang gagal di dalam PSM.

FAQ

Q1: Bisakah A06B-6087-H115 memberi daya pada modul penguat seri alpha dan alpha i dalam rak penggerak yang sama?

Keluarga PSM A06B-6087 adalah generasi catu daya yang selaras dengan modul penguat alpha (pra-i) — khususnya keluarga SVM dan SPM A06B-6079, A06B-6080, A06B-6088, A06B-6089, dan A06B-6096.

Penguat generasi alpha i (ai) (SVM seri A06B-6114) menggunakan catu daya aiPS seri A06B-6110.

Kedua generasi catu daya ini tidak kompatibel silang dalam bus penggerak yang sama.

Mesin yang menjalani peningkatan sistem penggerak parsial dari alpha ke alpha i akan memerlukan penggantian PSM serta modul SVM dan SPM untuk mempertahankan arsitektur bus daya yang kompatibel.

Q2: Apa tujuan reaktor AC yang direkomendasikan (A81L-0001-0123) pada input PSM-15?

Reaktor AC (juga disebut reaktor saluran) dipasang di antara catu daya fasilitas dan terminal input tiga fasa PSM-15.

Ini melayani dua tujuan: membatasi laju kenaikan arus selama fase pra-pengisian bus DC saat startup, mengurangi stres arus masuk pada dioda penyearah PSM dan saluran daya fasilitas; dan meredam distorsi harmonik yang akan disuntikkan kembali oleh sirkuit penyearah PSM ke sistem daya fasilitas.

Di fasilitas dengan persyaratan kualitas daya yang ketat atau di mana PSM berbagi umpan daya dengan peralatan sensitif, reaktor tidak opsional — ini adalah perlindungan untuk sistem penggerak dan infrastruktur kelistrikan fasilitas.

Q3: Ketika PSM-15 menunjukkan AL01, haruskah seluruh modul diganti atau kesalahan dapat didiagnosis lebih spesifik?

Untuk kelas PSM-15, AL01 menunjukkan arus berlebih pada input sirkuit utama — arus AC tiga fasa yang mengalir ke bagian penyearah telah melebihi ambang batas perlindungan. Sebelum menyimpulkan penyearah internal PSM atau modul transistor telah gagal, periksa: tegangan suplai tiga fasa pada terminal input PSM (ketidakseimbangan tegangan atau penurunan suplai dapat menyebabkan arus berlebih yang tampak), sekering saluran masuk, reaktor AC jika terpasang (kondisi fasa terbuka di reaktor menghasilkan ketidakseimbangan suplai yang parah), dan apakah alarm berkorelasi dengan kejadian operasional tertentu (mulai spindel, akselerasi multi-sumbu simultan).

Kesalahan yang hanya muncul di bawah beban berat mungkin menunjukkan modul transistor marjinal, sementara kesalahan yang muncul segera saat daya menyala menunjukkan masalah sirkuit penyearah atau pra-pengisian.

Q4: Bagaimana peringkat output 17,5kW digunakan untuk mengukur ukuran PSM-15 untuk konfigurasi mesin tertentu?

17,5kW PSM-15 adalah peringkat berkelanjutan — total daya yang dapat dikirimkan modul ke semua modul SVM dan SPM yang terhubung secara bersamaan tanpa melebihi batas termal.

Untuk memverifikasi kecukupan PSM-15 untuk mesin tertentu, jumlahkan peringkat daya berkelanjutan dari semua modul penguat yang terhubung (servo + spindel), terapkan faktor operasi simultan (biasanya 0,7 untuk memperhitungkan fakta bahwa semua sumbu jarang menuntut daya terperingkat penuh secara bersamaan), dan konfirmasikan angka ini di bawah 17,5kW.

Selain itu, verifikasi permintaan arus puncak motor penguat spindel saat startup atau selama pemotongan berat tidak melebihi kemampuan arus puncak PSM untuk durasi kejadian tersebut.

Q5: Apa efeknya pada mesin jika kipas internal atau eksternal di PSM-15 gagal, dan seberapa mendesak perbaikannya?

Kegagalan kipas harus dianggap mendesak — bukan karena mesin berhenti seketika, tetapi karena margin termal yang tersisa menyusut dan garis waktu hingga penghentian terkait panas menjadi tidak dapat diprediksi.

Dengan kipas eksternal berhenti, suhu heatsink naik selama operasi hingga AL03 memicu dan PSM berhenti untuk melindungi modul transistor.

Di lingkungan ambien yang sejuk, ini mungkin memakan waktu menit atau jam; di lingkungan produksi musim panas dengan kabinet panas, ini dapat terjadi dalam beberapa menit setelah kipas berhenti. Kegagalan kipas internal membawa konsekuensi serupa untuk suhu papan kontrol.

Dalam kedua kasus, lanjutkan pengoperasian mesin hanya dengan pemantauan ketat dan rencanakan penggantian kipas segera — penggantian kipas adalah perbaikan kecil dibandingkan dengan penggantian modul transistor yang akan memerlukan kegagalan panas berlebih.
