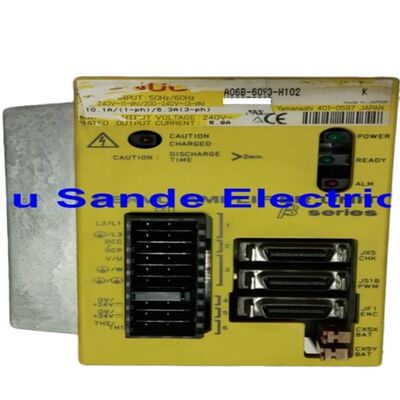

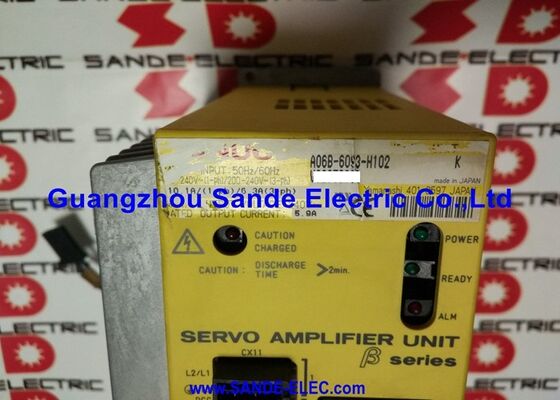

Fanuc Servo Amplifier Unit 200-240VAC 6.3A/5.9Amps A06B-6093-H102 A06B6093H102 A06B-6093-H102

Fanuc A06B-6093-H102 | Unit Servo Beta — SVU-20, Antarmuka PWM Tipe B, Input 220–240V 1-fasa / 200–240V 3-fasa, Output 5.9A / 240V, Mandiri

Tinjauan

The Fanuc A06B-6093-H102 adalah SVU-20, unit penguat servo seri Beta satu sumbu dengan antarmuka PWM Tipe B, menghasilkan output kontinu terukur 5.9A pada 240V dari catu daya mandiri terintegrasinya.

Sebagai langkah selanjutnya di atas SVU-12 (A06B-6093-H151) dalam jajaran SVU Beta satu sumbu, output 5.9A SVU-20 cocok dengan motor seri Beta kelas menengah — kelas β3/3000 dan β6/2000 — yang umum digunakan pada sumbu pemosisian tambahan dan sekunder di perkakas mesin CNC Fanuc.

Antarmuka PWM Tipe B dari H102 adalah protokol PWM serial yang sama yang digunakan oleh modul SVM Tipe B seri alpha A06B-6080, membangun komunikasi antara kartu sumbu Tipe B CNC dan SVU-20 untuk perintah posisi dan umpan balik.

Antarmuka ini menempatkan SVU-20 dengan kuat dalam konteks mesin yang menggunakan kontrol Seri 0-MD, 0-MF, 16B, 18B, dan 21B — kontrol CNC Fanuc generasi B yang memperkenalkan antarmuka sumbu Tipe B.

Seperti semua unit Beta SVU, H102 mandiri: input listrik AC tiga fasa atau satu fasa, output motor servo, kabel PWM ke CNC.

Tidak ada konektor bus DC, tidak ada ketergantungan pada PSM eksternal, dan tidak ada interaksi dengan modul penguat lain pada bus bersama.

Kemandirian arsitektur ini membuat SVU-20 cocok untuk pemasangan di dekat motor yang digerakkannya, di mana pun pasokan AC tersedia, tanpa memerlukan jalur kembali ke kabinet penggerak pusat untuk daya bus DC.

Spesifikasi Utama

SVU-20 vs SVU-12 — Kapan Output 5.9A Adalah Pilihan yang Tepat

Output 3.2A SVU-12 mencakup motor Beta terkecil; 5.9A SVU-20 mencakup kelas motor berikutnya.

Keputusan antara keduanya sepenuhnya ditentukan oleh arus terukur motor yang terpasang: motor β3/3000 atau β6/2000 yang menarik hingga 5.9A kontinu memerlukan SVU-20, sementara motor kelas β1 atau β2 yang lebih ringan tetap dalam kapasitas SVU-12.

Kelas arus 5.9A juga cocok dengan motor servo alpha yang lebih kecil — αM2.5/3000, α3/2000, αC6/2000 — yang kadang-kadang muncul pada mesin di mana Beta SVU menangani sumbu yang biasanya menggunakan sistem alpha.

Dalam kasus ini, SVU-20 menyediakan peringkat arus yang benar sementara arsitektur mandirinya yang lebih sederhana menghilangkan kebutuhan akan infrastruktur PSM yang akan dibutuhkan oleh modul SVM1-20 alpha yang setara.

Pembuat mesin yang memilih penggerak untuk sumbu tambahan pada desain mesin yang sensitif terhadap biaya sering membuat pertukaran ini: Beta SVU untuk permintaan arus di bawah 5.9A, menjaga tumpukan penggerak alpha mesin tetap dicadangkan untuk sumbu pemesinan presisi utama.

Antarmuka PWM Tipe B — Konteks Kompatibilitas

Antarmuka PWM Tipe B menyelaraskan SVU-20 dengan kontrol CNC generasi B Fanuc.

Pada mesin di mana penggerak sumbu utama adalah modul SVM Tipe B alpha (seri A06B-6080), SVU-20 terhubung ke kartu antarmuka sumbu CNC yang sama, menyederhanakan arsitektur sistem kontrol.

Protokol PWM Tipe B menangani transmisi perintah posisi, penerimaan umpan balik, dan komunikasi alarm servo antara CNC dan SVU-20.

Baik input AC satu fasa maupun tiga fasa didukung, memberikan fleksibilitas pemasangan: mesin tanpa distribusi tiga fasa ke lokasi penggerak dapat memberi daya pada SVU-20 dari cabang satu fasa tanpa memerlukan konverter fasa atau transformator.

FAQ

Q1: Bisakah A06B-6093-H102 (Tipe B) langsung menggantikan A06B-6093-H152 (I/O Link) di mesin?

Tidak. Antarmuka PWM Tipe B dan antarmuka I/O Link berkomunikasi dengan CNC melalui protokol yang sama sekali berbeda dan memerlukan konfigurasi perangkat keras CNC yang berbeda.

H102 (Tipe B) memerlukan CNC dengan kartu sumbu Tipe B; H152 (I/O Link) memerlukan CNC dengan kemampuan servo I/O Link.

Jika CNC mesin dikonfigurasi untuk satu jenis antarmuka, mengganti yang lain memerlukan konfigurasi ulang antarmuka CNC — bukan hanya penggantian penggerak.

Q2: Untuk apa opsi input satu fasa digunakan?

Input satu fasa (220–240VAC) memungkinkan SVU-20 diberi daya dari sirkuit AC standar dua kabel plus bumi di mana tiga fasa tidak tersedia di titik pemasangan.

Ini berguna untuk pemasangan sumbu tambahan — penggerak majalah alat di sisi mesin, misalnya — di mana kabel distribusi tiga fasa tidak mencapai posisi pemasangan lokal.

Penarikan arus input pada umpan satu fasa lebih tinggi daripada pada tiga fasa (unit menarik daya yang sama tetapi dari satu fasa), sehingga sirkuit cabang satu fasa harus diukur sesuai dengan arus input satu fasa.

Q3: Apakah SVU-20 mendukung cadangan encoder absolut?

Unit Beta SVU mendukung operasi pulse coder absolut ketika digunakan dengan motor seri Beta yang dilengkapi dengan pulse coder absolut.

Baterai cadangan encoder absolut diperlukan; baterai terhubung ke SVU-20 pada konektor baterai yang ditunjuk di panel depan unit.

Ketika tegangan baterai turun di bawah ambang batas pemantauan, CNC menghasilkan alarm BAT — baterai harus diganti sebelum benar-benar habis untuk menghindari kehilangan data posisi absolut.

Q4: Apa langkah-langkah komisioning utama setelah mengganti SVU-20?

Setelah pemasangan fisik dan pengkabelan:

(1) konfirmasikan sakelar antarmuka pada unit diatur ke Tipe B;

(2) nyalakan CNC dan verifikasi VRDY (servo siap) pada LED SVU — jika alarm VRDY OFF muncul, periksa koneksi kabel PWM dan pengaturan sakelar antarmuka;

(3) lakukan inisialisasi parameter servo untuk sumbu menggunakan nomor tipe motor untuk motor Beta yang terpasang;

(4) jika pulse coder absolut digunakan, tetapkan posisi referensi absolut;

(5) verifikasi arah gerakan sumbu dan lakukan pengembalian referensi. Dokumentasi panduan servo Fanuc CNC untuk seri kontrol tertentu mencakup setiap langkah secara rinci.

Q5: SVU-20 digambarkan sebagai penggerak "pemosisian" — bisakah ia melakukan kontrol kecepatan untuk gerakan sumbu berkelanjutan?

Ya. Seri Beta SVU melakukan fungsi kontrol loop kecepatan dan arus yang sama seperti seri SVM alpha — ia tidak terbatas pada gerakan titik-ke-titik saja.

Perbedaan antara "pemosisian" dan "kontur" dalam konteks seri Beta mengacu pada prioritas desain yang dimaksud: seri Beta dioptimalkan untuk biaya dan kesederhanaan dalam aplikasi di mana interpolasi multi-sumbu berkecepatan tinggi berkelanjutan bukanlah siklus tugas yang dominan.

SVU-20 pada mesin dapat mengeksekusi gerakan umpan berkelanjutan dan kontur G-code dalam batas kecepatan motor dan kemampuan perintah CNC — peringkat 5.9A menentukan beban motor apa yang dapat ditahannya selama gerakan tersebut.
