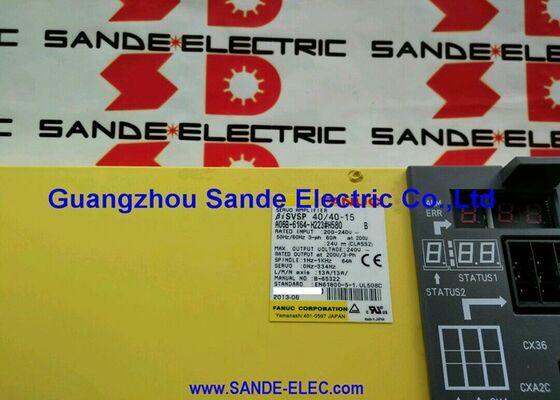

Fanuc Servo Amplifier Module A06B-6164-H223#H580 A06B6164H223#H580 A06B-6164-H223#H580 A06B-6164-H223/H580

Fanuc A06B-6164-H223#H580 500.000 Beta i Servo/Spindle Amplifier ¢ BiSVSP 40/40-15, Dual-Axis 13A Servo + 15kW Spindle, 200 ¢ 240VAC, FSSB, Dibangun dalam PSU

Gambaran umum

PeraturanFanuc A06B-6164-H223#H580is a BiSVSP 40/40-15 — a second-generation Beta i series combined servo and spindle amplifier unit that integrates two servo axis channels (each 13A) and a 15kW spindle channel into a single standalone unit with its own built-in power supply.

Arsitektur kombinasi ini adalah fitur yang menentukan dari keluarga BiSVSP seri Beta i: satu unit menggantikan apa yang akan membutuhkan PSM terpisah, dua modul servo SVM,dan modul spindle SPM dalam instalasi seri alpha, secara substansial mengurangi jumlah perangkat keras lemari dan menyederhanakan kabel sistem drive untuk alat mesin CNC kecil hingga menengah.

dirancang khusus untuk kontrol CNC Fanuc 0i-D dan 0i-Mate-D,A06B-6164-H223#H580 menggerakkan motor servo biS22/3000 Beta i pada dua saluran servo dan motor spindle biLP15 Beta i pada saluran spindle.

Kekuatan output 13A per sumbu servo sesuai dengan permintaan arus nominal biS22 pada torsi terus menerus penuh,dan peringkat saluran spindle 15kW mencakup output daya penuh biLP15 di seluruh kisaran kecepatan operasinya.

Ketiga saluran motor dikoordinasikan melalui cincin serat optik FSSB yang menghubungkan kontrol 0i-D ke unit drive.

Penggantinya #H580 mengidentifikasi ini sebagai seri input 200V standar, yang beroperasi dari pasokan AC tiga fase 200~240V, tegangan lantai standar di sebagian besar pasar global.

Hal ini membedakannya dari varian HV tegangan tinggi yang digunakan pada infrastruktur 400V.

The second-generation redesign (from the original A06B-6134 BiSVSP platform) addressed known reliability issues in the first-generation units while maintaining mechanical and functional compatibility with the same Fanuc 0i platform.

Spesifikasi Utama

Arsitektur BiSVSP Servo dan Spindle dalam Satu Unit

Arsitektur BiSVSP (Beta i Servo/Spindle) mengintegrasikan fungsi-fungsi yang diimplementasikan seri alpha sebagai modul terpisah: catu daya (PSM), modul servo drive (SVM),dan modul spindle (SPM) semuanya dikombinasikan menjadi satu unit BiSVSP.

Integrasi ini memberikan sistem penggerak lengkap untuk alat mesin CNC kecil dalam satu kotak. Sambungkan AC tiga fase, menghubungkan kabel serat FSSB dari CNC, kabel tiga motor,dan sistem penggerak mesin selesai.

Sumber daya terintegrasi mengoreksi input AC tiga fase dan menghasilkan bus DC internal yang memberi makan servo dan output spindle secara bersamaan.Energi regenerasi dari pengereman spindle dan dekelerasi sumbu dikembalikan ke bus internal ini.

FSSB koneksi ke kontrol 0i-D membawa semua sumbu perintah dan umpan balik data pada satu cincin serat optik,dengan unit BiSVSP bertindak sebagai node FSSB tunggal yang dikenali oleh CNC sebagai dua sumbu servo dan satu saluran spindle.

Arsitektur ini sengaja ditargetkan pada mesin alat yang lebih kecil di mana kesederhanaan dan biaya sistem drive unit tunggal melebihi fleksibilitas ekspansi modular seri alpha.0i-Mate-D adalah pusat pemesinan entry-level Fanuc dan pusat kontrol berputar, dan BiSVSP 40/40-15 adalah sistem penggerak yang dirancang untuk mencocokkannya: kompak, hemat biaya, lengkap.

Generasi Kedua Perbaikan Keandalan Melalui A06B-6134

Seri A06B-6164 adalah desain ulang generasi kedua dari keluarga BiSVSP A06B-6134 asli, yang memperkenalkan konsep servo / spindle gabungan untuk platform Beta i pada tahun 2004.A06B-6164 mengatasi masalah keandalan khusus yang teridentifikasi dalam layanan produksi pada unit generasi pertama: manajemen termal yang lebih baik dari tahap daya gabungan, tata letak PCB yang direvisi untuk pemisahan jalur daya arus tinggi dengan sinyal kontrol tingkat rendah, dan sirkuit perlindungan IPM yang diperbarui.

Generasi kedua mempertahankan kompatibilitas penuh dengan kontrol CNC 0i/0i-Mate-D yang sama dan motor seri biS dan biLP yang sama,membuatnya pengganti langsung untuk unit generasi pertama dalam layanan.

Inkompatibilitas dengan penguat seri alfa sangat penting seri alpha menggunakan arsitektur modular PSM/SVM/SPM dengan tegangan bus DC yang berbeda, konfigurasi perangkat FSSB yang berbeda,dan set parameter motor yang berbeda.

Mesin yang dirancang untuk BiSVSP tidak dapat mengganti modul alfa tanpa mengubah seluruh sistem penggerak.

FAQ

T1: BiSVSP 40/40-15 menggerakkan kedua sumbu servo dan spindle apa yang terjadi pada spindle jika servo axis alarm?

Arsitektur internal unit BiSVSP mengisolasi tahap output servo dari tahap output spindle secara listrik.

Servo axis alarm (IPM alarm pada saluran L atau M) akan menonaktifkan servo axis yang terkena dan menghasilkan alarm CNC,tapi saluran spindle dapat terus beroperasi jika CNC tidak memerintahkan darurat berhenti.

Dalam prakteknya, sebagian besar program tangga mesin memicu pemberhentian darurat pada setiap alarm servo, yang juga menghentikan spindle.

T2: Bisakah A06B-6164-H223#H580 menjalankan motor seri biS selain biS22?

BiSVSP 40/40-15 memiliki rating pabrik dan diuji dengan biS22/3000 pada 13A per sumbu.biS12 memiliki arus nominal yang lebih rendah dari 13A dan dapat didorong oleh BiSVSP tanpa masalah overcurrent; drive hanya beroperasi pada sebagian kecil dari kapasitas outputnya.

Parameter servo harus diatur sesuai dengan spesifikasi motor yang benar-benar dipasang.

Motor Beta i yang lebih besar yang membutuhkan arus terus menerus lebih dari 13A tidak dapat digunakan ¢ batas tahap output IPM adalah peringkat 13A per saluran.

T3: Suffix #H580 menunjukkan seri 200V? Apakah ada varian 400V yang tersedia untuk konfigurasi BiSVSP 40/40-15?

Keluarga A06B-6164 BiSVSP adalah seri input 200V saja.

Jika infrastruktur mesin 400V tiga fase, unit seri tegangan tinggi yang sesuai diperlukan.

Penggantinya #H580 selalu menunjukkan modul seri 200V standar dalam jajaran A06B-6164.

T4: Topologi FSSB apa yang digunakan BiSVSP 40/40-15, dan bagaimana tampilannya pada CNC 0i-D?

Unit BiSVSP terhubung ke cincin FSSB 0i-D sebagai node serat optik tunggal.Inisialisasi FSSB CNC mendeteksi BiSVSP sebagai menyediakan dua sumbu servo (L dan M) dan satu saluran spindle, tapi dari alamat node tunggal di cincin.

Kabel serat FSSB pada konektor input (COP10A) dan output (COP10B) BiSVSP membentuk cincin.

Jika ada node FSSB tambahan (penggerak sumbu lainnya), mereka berantai dari COP10B BiSVSP ke modul berikutnya.

Q5: Apa mode kegagalan yang paling umum di A06B-6164-H223#H580 dalam layanan produksi?

IPM (Intelligent Power Module) failures in the servo output stages — typically caused by motor winding insulation breakdown that drives fault current through the output transistors — are the most common sudden hardware failures.

Konektor kabel pengkode pulsa motor biS22 dapat mengembangkan kesalahan kontak intermiten setelah bertahun-tahun gerakan sumbu berulang, menghasilkan alarm yang terkait dengan pengkode bukan kesalahan drive;periksa kabel encoder dan konektor pertama ketika muncul alarm umpan balik posisi.

Penuaan kondensator elektrolitik internal setelah umur layanan yang diperpanjang dapat menghasilkan ketidakseimbangan tegangan bus DC dan biasanya ditangani selama renovasi bengkel penuh unit.

Semua unit BiSVSP yang diperbaiki harus diuji di bawah beban dengan motor servo biS yang sebenarnya dan motor spindle biLP pada sistem uji Fanuc 0i sebelum kembali beroperasi.
