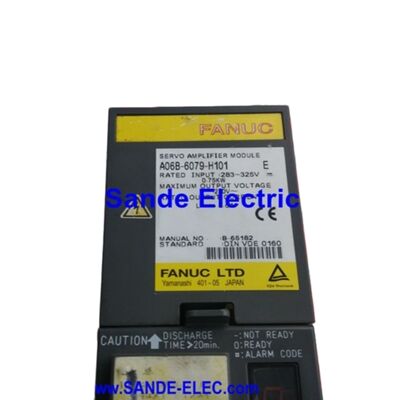

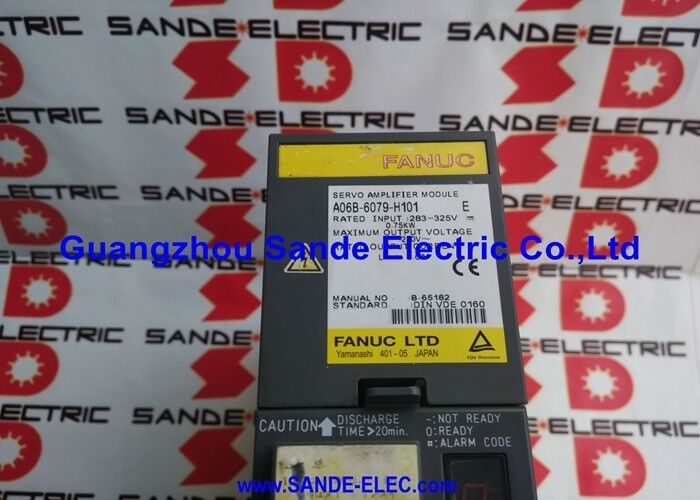

Modul Penguat Servo FANUC-A06B-6079-H101 A06B6079H101

Fanuc A06B-6079-H101 | Modul Amplifikasi Servo Alpha — SVM1-12, Sumbu Tunggal, Antarmuka PWM Tipe A/B 283–325V / 0.75kW, Output 3.0A

Gambaran Umum

The Fanuc A06B-6079-H101 adalah SVM1-12 — modul sumbu tunggal tingkat pemula dalam seri amplifikasi servo Fanuc alpha, dengan rating output berkelanjutan 3.0A pada saluran sumbu L-nya dari input bus DC 0.75kW. Ini adalah drive terkecil dalam keluarga SVM1 sumbu tunggal A06B-6079, yang cocok dengan motor teringan dalam jajaran motor alpha Fanuc.

Di mana varian SVM1 yang lebih besar menangani sumbu yang semakin berat dengan permintaan daya yang lebih besar, SVM1-12 ditentukan untuk sumbu ringkas yang menjalankan motor α1/3000 dan α2/3000 — drive meja dan sadel pusat permesinan CNC, sumbu pemosisian elektroda kawat EDM, drive sambungan robot kecil, dan sumbu apa pun di mana permintaan arus berkelanjutan motor berada dalam 3.0A.

Lebar modul 60mm — format tersempit dalam seri SVM alpha — adalah konsekuensi langsung dari kelas output SVM1-12 yang sederhana.

Perangkat IPM (Intelligent Power Module) yang membentuk tahap output pada 3.0A hanya memerlukan perangkat kelas 20A, yang muat dalam lebar panel 60mm di samping papan kabel dan kartu kontrol.

Format sempit ini adalah aset desain kabinet yang praktis: dalam mesin dengan banyak drive sumbu tunggal individual, lebar 60mm SVM1-12 memungkinkan pemasangan lebih banyak drive sumbu dalam panjang rel tertentu dibandingkan dengan modul SVM yang lebih lebar.

Seperti semua modul seri A06B-6079, SVM1-12 menarik daya operasinya dari bus DC bersama PSM alpha dan berkomunikasi dengan CNC melalui antarmuka umpan balik serial PWM.

Kompatibilitas antarmuka Tipe A dan Tipe B membuat H101 dapat diservis di berbagai generasi kontrol CNC tanpa modifikasi, asalkan antarmuka modul pengganti diatur agar sesuai dengan tipe kontrol CNC mesin yang ada.

Satu detail instalasi penting: modul dapat dikonfigurasi dengan satu atau dua port baterai CX5 untuk cadangan encoder absolut, dan penggantinya harus sesuai dengan konfigurasi asli.

Spesifikasi Utama

SVM1-12 dalam Sistem Drive Alpha

Dalam sistem modul amplifikasi alpha, SVM1-12 menempati salah satu jejak fisik terkecil sambil memberikan kontrol servo sumbu tunggal yang lengkap.

Modul menerima perintah posisi dan kecepatan dari prosesor kontrol sumbu CNC melalui tautan serial PWM, menutup loop arus secara internal menggunakan regulasi arus bawaan IPM, dan memproses umpan balik encoder motor melalui loop posisi CNC pada setiap periode siklus servo.

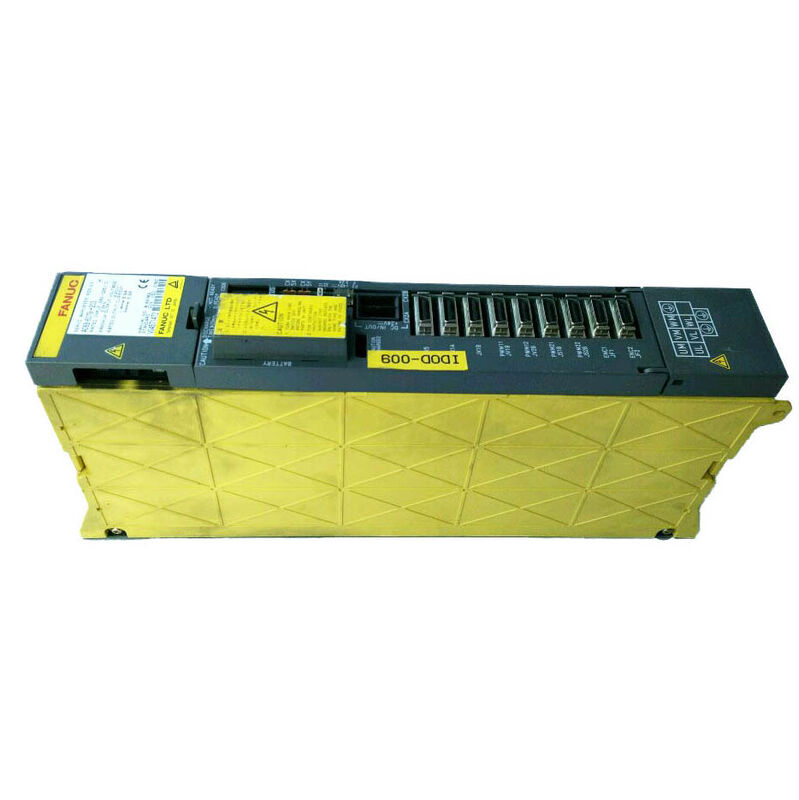

Secara fisik, modul dipasang pada rel amplifikasi alpha di antara PSM dan modul SVM atau SPM yang berdekatan, dengan konektor bus DC di bagian belakang dan terminal output daya motor di bagian bawah.

Kabel antarmuka servo CNC terhubung ke konektor seri JN papan kabel di bagian atas, membawa sinyal perintah dan umpan balik PWM. Kabel daya motor (tiga fasa U/V/W) dan kabel umpan balik motor (encoder) terhubung secara terpisah.

Permintaan bus DC 0.75kW dari SVM1-12 adalah kontribusi terkecil terhadap total beban PSM dalam instalasi multi-modul.

Dalam mesin dengan SVM1-12 menggerakkan masing-masing dari tiga sumbu dan modul spindel 5.5kW, total permintaan bus sekitar 7.75kW — jauh di dalam kapasitas PSM-11 sebesar 13.8kW dan bahkan di dalam kapasitas PSM-5.5 yang lebih kecil sebesar 6.8kW untuk mesin sumbu servo ganda tanpa spindel.

α1/3000 dan α2/3000 — Drive Sumbu Presisi Tugas Ringan

Motor seri alpha yang cocok dengan SVM1-12 adalah motor ringkas berkecepatan tinggi yang dirancang untuk sumbu di mana respons dinamis — kemampuan untuk berakselerasi dan berdeselerasi dengan cepat dengan overshoot minimal — lebih penting daripada torsi berkelanjutan murni.

The α1/3000 menghasilkan torsi terukurnya di seluruh rentang kecepatan hingga 3000rpm, dengan momen inersia rendah yang membuatnya sangat responsif terhadap perubahan perintah kecepatan.

Karakteristik ini membuatnya ideal untuk sumbu CNC siklus cepat pada pusat permesinan kecil dan mesin EDM di mana setiap pembalikan sumbu selama kontur harus mengikuti jalur yang diprogram tanpa jeda atau osilasi.

The α2/3000 memberikan torsi berkelanjutan yang sedikit lebih tinggi pada kecepatan terukur yang sama, mencakup sumbu dengan massa kereta atau meja yang lebih berat sambil tetap berada dalam peringkat arus berkelanjutan 3.0A SVM1-12.

FAQ

Q1: Bagaimana jumlah port baterai CX5 ditentukan sebelum memesan?

Periksa modul yang ada sebelum dilepas: hitung konektor CX5 yang terlihat secara fisik pada papan kabel modul.

Satu modul CX5 melayani satu sumbu encoder absolut; dua port CX5 melayani dua sumbu encoder absolut dari modul yang sama.

Beberapa konfigurasi mesin merutekan baterai encoder dua sumbu melalui satu SVM1-12. Jika jumlah port yang salah dipasang, satu atau lebih sumbu akan kehilangan posisi absolut saat daya mati dan memerlukan pengembalian referensi sebelum pemesinan dapat dilanjutkan.

Q2: Apa padanan FSSB dari A06B-6079-H101?

Padanan antarmuka serat optik FSSB dari SVM1-12 adalah A06B-6096-H101. Keduanya adalah modul SVM1-12 dengan peringkat 3.0A, 0.75kW yang identik. Perbedaannya adalah protokol komunikasi: H101 (seri A06B-6079) menggunakan umpan balik serial PWM; A06B-6096-H101 menggunakan serat optik FSSB.

Keduanya tidak dapat diganti secara langsung — tipe CNC mesin menentukan antarmuka mana yang diperlukan.

Q3: Mengapa drive ini digambarkan sebagai kompatibel dengan Tipe A/B ketika modul SVM lainnya hanya Tipe A atau hanya Tipe B?

Modul alpha kelas 60mm (SVM1-12 dan SVM1-20) dirancang dengan fleksibilitas antarmuka sejak awal lini produk, mengakomodasi protokol antarmuka CNC Tipe A dan Tipe B melalui pemilihan perangkat keras pada modul.

Modul SVM yang lebih besar dalam seri A06B-6079 sering dirilis dalam konfigurasi hanya Tipe A dalam penomoran H101–H108, dengan varian Tipe B terpisah dalam seri A06B-6080.

Kompatibilitas ganda SVM1-12 menyederhanakan inventaris suku cadang untuk penyedia layanan yang mendukung mesin di berbagai generasi kontrol CNC.

Q4: Bisakah A06B-6079-H101 dioperasikan tanpa beban (tanpa motor terhubung) untuk pengujian?

Mengoperasikan SVM1-12 tanpa motor terhubung bukanlah prosedur komisioning atau pengujian standar. CNC biasanya mendeteksi ketiadaan umpan balik motor dan menghasilkan alarm servo sebelum mengaktifkan drive.

Fasilitas perbaikan yang berkualifikasi menggunakan perangkat keras uji beban khusus — beban resistif atau beban motor aktual pada rig uji terkontrol — untuk memverifikasi fungsi tahap output drive.

Pengujian lapangan tanpa motor, bahkan sebentar, tidak disarankan karena beberapa fungsi perlindungan drive hanya beroperasi dengan benar jika motor ada di sirkuit output.

Q5: Kombinasi kode alarm apa yang paling membedakan kesalahan modul dari kesalahan motor pada A06B-6079-H101?

Urutan diagnostik standar adalah: matikan daya, lepaskan kabel daya U/V/W motor dari terminal output modul. Dengan kabel terlepas, nyalakan daya dan lepaskan stop darurat.

Jika alarm arus berlebih (biasanya sesuai dengan Alarm 8/9/A pada LED modul) hilang, kesalahan ada pada motor atau kabel motor — uji isolasi motor ke pentanahan pelindung (nilai yang dapat diterima adalah beberapa ratus megaohm atau lebih).

Jika alarm tetap ada dengan kabel motor dilepas, kesalahan ada pada tahap output drive, dan modul memerlukan perbaikan atau penggantian.

Urutan ini mencegah penggantian drive yang sehat secara keliru ketika penyebab utamanya adalah motor yang memburuk.
