Modul Penguat Servo Fanuc A06B-6130-H002 A06B-6130-H002 A06B-6130-H002

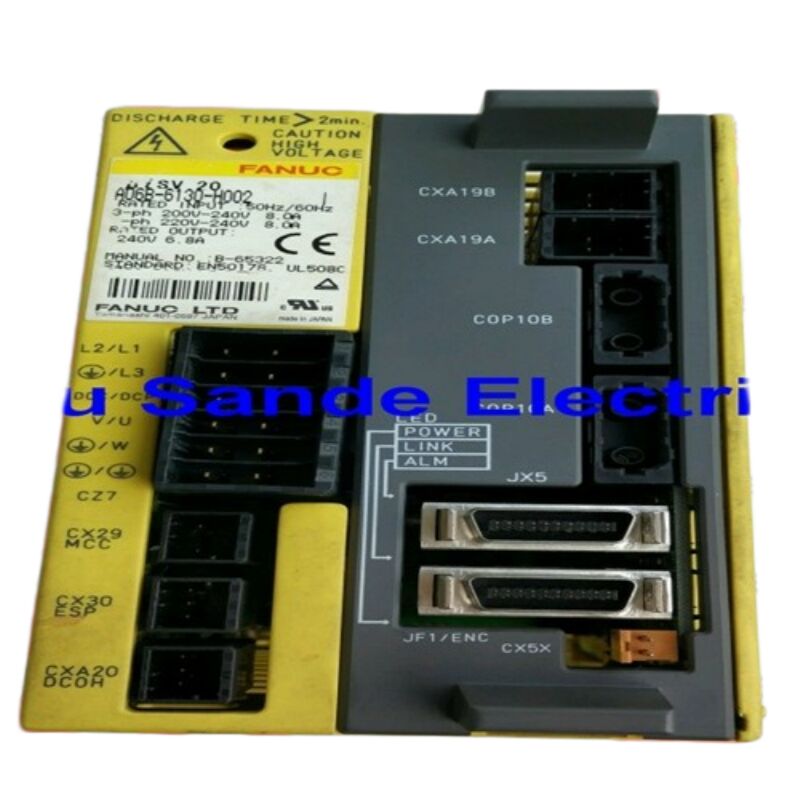

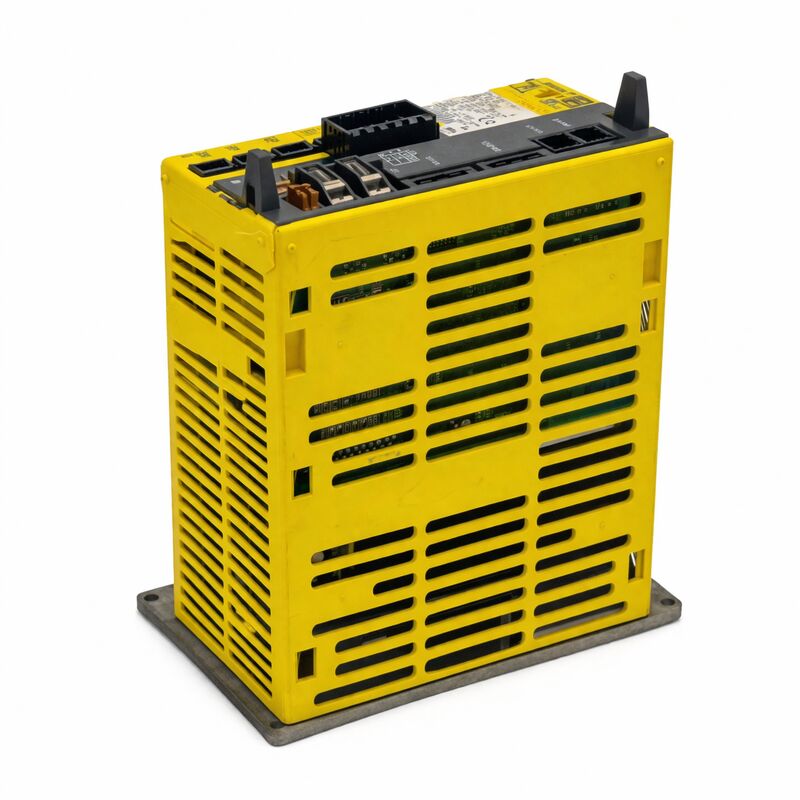

Fanuc A06B-6130-H002 | Beta i Servo Module BSVM1-20i — Antarmuka Optik Serat FSSB, 240VAC, Input 8A / Output 6.8A, Catu Daya Mandiri, Kompatibel dengan Seri 0i

Gambaran Umum

The Fanuc A06B-6130-H002 adalah varian optik serat FSSB dari modul servo Beta i BSVM1-20i Fanuc — penunjukan modul BSVM1-20i yang sama dengan A06B-6132-H002 I/O Link, tetapi terhubung ke CNC melalui FSSB (Fanuc Serial Servo Bus) menggunakan kabel optik serat daripada bus serial I/O Link.

Perbedaan antarmuka ini mendefinisikan peran drive dalam arsitektur mesin: di mana varian I/O Link terintegrasi ke dalam fungsi sumbu tambahan PMM, FSSB A06B-6130-H002 terhubung langsung ke bus servo CNC sebagai sumbu terkontrol standar — berpartisipasi dalam interpolasi sumbu, gerakan tersinkronisasi, dan berbagai fungsi kontrol sumbu CNC bersama dengan drive seri alpha utama.

Antarmuka FSSB optik serat yang digunakan dalam A06B-6130-H002 adalah bus serial berkecepatan tinggi yang sama yang menghubungkan modul SVM seri alpha ke CNC, beroperasi pada kecepatan data yang cukup cepat untuk menutup loop posisi pada tingkat siklus interpolasi CNC.

Hal ini memberikan modul Beta i, meskipun kelas dayanya lebih ekonomis dibandingkan dengan seri alpha, integrasi penuh ke dalam arsitektur kontrol gerakan CNC.

CNC memperlakukan sumbu Beta i yang terhubung FSSB sebagai sumbu terkontrol CNC dengan umpan balik posisi, regulasi kecepatan, dan pemantauan alarm yang sama seperti sumbu seri alpha mana pun.

Fitur desain yang membedakan dari A06B-6130-H002 adalah catu daya mandirinya yang terpasang.

Daripada berbagi bus DC umum dengan modul drive lain melalui modul catu daya terpisah (seperti modul SVM seri alpha), modul Beta i memperbaiki input AC-nya sendiri secara lokal dan menghasilkan tegangan bus DC-nya sendiri.

Desain mandiri ini memungkinkan modul untuk ditempatkan secara independen dari tumpukan servo drive utama — di mana pun daya listrik AC tersedia di mesin — terhubung ke CNC hanya dengan kabel optik serat FSSB.

Spesifikasi Utama

Optik Serat FSSB — Integrasi Sumbu CNC Penuh

Bus serial optik serat FSSB Fanuc beroperasi sebagai topologi cincin yang menghubungkan CNC ke setiap modul drive secara berurutan.

CNC mengirimkan perintah posisi dan menerima umpan balik encoder untuk semua sumbu yang terhubung secara bersamaan, pada waktu siklus yang cukup cepat untuk komputasi loop kontrol yang menghasilkan gerakan pemesinan yang halus dan akurat.

Koneksi FSSB A06B-6130-H002 menempatkannya di bus ini sebagai peserta penuh — CNC menetapkannya huruf sumbu (A, B, C, atau sumbu tambahan bernomor), mengonfigurasi parameter servonya, dan mengelolanya dalam arsitektur loop posisi yang sama dengan sumbu X/Y/Z utama mesin.

Integrasi FSSB penuh ini adalah perbedaan penting dari varian I/O Link.

Sumbu Beta i yang terhubung FSSB dapat berinterpolasi dengan sumbu CNC lainnya — misalnya, sumbu putar keempat yang disinkronkan dengan sumbu linier selama operasi pemotongan heliks — dengan cara yang tidak dapat dilakukan oleh sumbu PMM I/O Link.

Bagi pembuat mesin dan pengguna yang membutuhkan sumbu tambahan dengan kemampuan interpolasi CNC sejati daripada gerakan tambahan yang diurutkan M-code, modul FSSB Beta i adalah pilihan yang tepat dengan titik harga lebih rendah daripada perangkat keras seri alpha penuh.

Catu Daya Mandiri — Fleksibilitas Lokasi

Penyearah bawaan A06B-6130-H002 dan bank kapasitor bus DC mengubah suplai AC 240V yang masuk langsung ke bus DC internal drive tanpa memerlukan PSM (Power Supply Module) terpisah seperti arsitektur SVM seri alpha.

Ini adalah keuntungan biaya (tidak perlu PSM untuk instalasi Beta i) dan keuntungan tata letak — modul dapat dipasang di lokasi mana pun yang memiliki daya AC 240V, terhubung ke CNC melalui satu kabel optik serat.

Dalam instalasi alat mesin, ini berarti drive meja putar keempat dapat dipasang di selubung satelit yang ringkas di dekat mekanisme meja putar, dengan hanya kabel optik serat yang berjalan kembali ke kabinet CNC utama.

Pembuat mesin menghindari pengkabelan kabel bus DC yang berat dari kabinet utama ke lokasi sumbu jarak jauh, yang menyederhanakan desain pengkabelan mesin dan mengurangi waktu pemasangan.

Pasokan mandiri juga berarti A06B-6130-H002 memiliki isolasi kesalahannya sendiri — kesalahan bus DC pada modul Beta i tidak memengaruhi catu daya tumpukan drive utama dan tidak mengganggu sumbu mesin utama.

FAQ

Q1: Apa perbedaan mendasar antara A06B-6130-H002 (FSSB) dan A06B-6132-H002 (I/O Link)?

Kedua modul secara fisik adalah BSVM1-20i dengan peringkat daya yang identik — input 8A, output 6.8A, 240VAC.

Perbedaannya sepenuhnya pada antarmuka komunikasi. H002 dalam seri 6130 menggunakan optik serat FSSB, terhubung sebagai sumbu CNC penuh yang dapat berpartisipasi dalam gerakan pemesinan terinterpolasi.

H002 dalam seri 6132 menggunakan I/O Link, beroperasi sebagai sumbu tambahan yang dikelola melalui fungsi PMM dengan perintah posisi yang digerakkan M-code.

Memilih di antara keduanya tergantung pada apakah sumbu memerlukan kemampuan interpolasi CNC penuh (pilih FSSB) atau penentuan posisi tambahan yang lebih sederhana (pilih I/O Link).

Q2: Kabel optik serat apa yang menghubungkan A06B-6130-H002 ke CNC?

Kabel optik serat FSSB menggunakan antarmuka optik serat plastik standar Fanuc — jenis serat fisik yang sama yang digunakan untuk menghubungkan modul SVM seri alpha.

Kabel biasanya nomor suku cadang Fanuc A66L-6001-0023 atau kabel optik serat plastik yang setara dengan konektor eksklusif di setiap ujungnya.

Kabel berjalan dari port konektor FSSB CNC (atau drive terakhir dalam rantai cincin) ke konektor input FSSB A06B-6130-H002. Panjang kabel maksimum yang diizinkan tergantung pada spesifikasi serat — konsultasikan manual koneksi Fanuc untuk kontrol seri 0i spesifik yang digunakan.

Q3: Apakah A06B-6130-H002 memerlukan pemuatan parameter sebelum beroperasi, seperti I/O Link BSVM1-20i?

Ya. Seperti semua modul servo Beta i, A06B-6130-H002 memerlukan parameter servo spesifik motor untuk dimuat dari CNC sebelum sumbu berjalan.

Prosedur pemuatan parameter untuk varian FSSB menggunakan urutan inisialisasi parameter servo standar CNC — prosedur yang sama yang digunakan untuk sumbu seri alpha.

Ini berarti modul pengganti akan menampilkan kondisi alarm servo dan menolak perintah gerakan sampai parameter motor yang benar (model motor, jenis encoder, gain loop, dll.) dimuat dan disimpan.

Q4: Indikasi alarm pada A06B-6130-H002 adalah LED sederhana — bagaimana kesalahan diidentifikasi?

BSVM1-20i menggunakan indikator LED dasar daripada tampilan numerik. Ketika alarm terjadi, LED menyala. Kode alarm spesifik harus dibaca dari tampilan alarm CNC atau layar diagnostik servo CNC — LED drive saja tidak mengidentifikasi jenis kesalahan.

Pada kontrol 0i-MC/MD, nomor alarm servo muncul di tampilan panel operator dan dicatat dalam riwayat alarm CNC.

Ini adalah sumber kesalahan yang berwenang — gunakan nomor alarm dari CNC untuk mencari kategori kesalahan dan ikuti prosedur diagnostik yang sesuai.

Q5: Dapatkah A06B-6130-H002 diperbaiki, atau pertukaran adalah satu-satunya pilihan praktis?

Perbaikan secara teknis dimungkinkan tetapi terbatas oleh ketersediaan komponen. Modul transistor 50A dan kipas internal tersedia sebagai suku cadang servis; baterai (untuk cadangan encoder absolut) adalah barang habis pakai standar.

Namun, kartu kontrol A20B-2101-005x dan papan pengkabelan A20B-2101-0091 tidak dijual terpisah dari modul — jika papan ini rusak, satu-satunya jalur praktis adalah pertukaran modul.

Sebagian besar penyedia layanan oleh karena itu menawarkan A06B-6130-H002 sebagai layanan pertukaran: modul yang rusak pelanggan dievaluasi, komponen habis pakai standar diganti dan diuji, dan modul yang direkondisi dikembalikan atau dipasok dari stok pertukaran dengan garansi.
