FANUC A06B-6044-H008 Unit Servo Spindel AC — Drive Analog untuk Kontrol Spindel CNC

Penggerak di Balik Kinerja Spindel yang Andal

Ada alasan mengapa unit ini terus muncul di bengkel mesin yang menolak untuk memensiunkan mesin mereka yang dikontrol FANUC — unit ini berfungsi, dan telah berfungsi selama puluhan tahun. FANUC A06B-6044-H008 adalah unit servo spindel AC yang dibangun di sekitar arsitektur antarmuka analog, yang dirancang untuk dipasangkan dengan Motor spindel AC FANUC Model 6 dan umumnya ditemukan pada mesin yang menjalankan kontrol FANUC SYSTEM 10/11 awal.

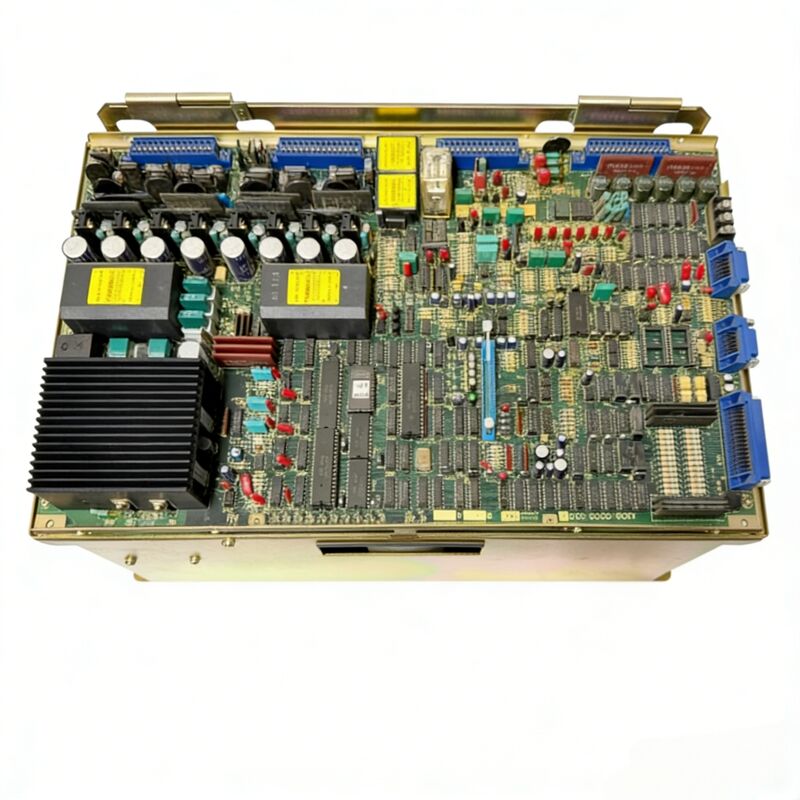

Ini bukan perangkat elektronik yang rapuh. Drive ini ditempatkan dalam  penutup logam anodized yang kokoh, dengan kartu PCB kontrol spindel terpasang erat di bagian atas unit — tata letak yang praktis dan dapat diservis yang membuat perbaikan lapangan jauh lebih mudah daripada desain all-in-one di kemudian hari. Unit ini diproduksi di Jepang, di fasilitas FANUC dekat Gunung Fuji, dan kualitas pembuatannya mencerminkan asal usulnya.

Jika mesin Anda rusak dan drive ini menjadi pusatnya, Anda berurusan dengan unit yang dipahami dengan baik, didokumentasikan dengan baik yang telah diservis oleh komunitas perbaikan CNC selama bertahun-tahun.

Spesifikasi Teknis

Apa yang Membuat Unit Ini Berbeda

A06B-6044-H008 termasuk dalam era ketika drive spindel FANUC berkomunikasi melalui sinyal analog daripada protokol bus serial yang digunakan pada generasi amplifier selanjutnya. Ini berarti CNC mengirimkan perintah kecepatan sebagai tegangan analog, dan drive merespons sesuai — jalur sinyal yang lebih sederhana dengan lebih sedikit lapisan overhead digital, tetapi yang memerlukan perhatian cermat pada perutean kabel dan pelindung untuk menjaga integritas sinyal yang bersih.

Jenis motor spindel dipilih melalui chip ROM pada kartu PCB. Dalam kasus H008, ROM onboard adalah J11, yang mendefinisikan hubungan drive dan motor serta mengatur bagaimana unit menafsirkan umpan balik dan mengeksekusi kontrol kecepatan. Menukar kartu atas tanpa memverifikasi kompatibilitas ROM adalah salah satu kesalahan paling umum dalam penggantian lapangan — perlu diperiksa ulang sebelum ada yang dinyalakan.

Kartu spindel A20B-0009-0531 dicolokkan ke bagian atas sasis drive utama. Kartu ini dapat diganti secara independen dari bagian daya, yang merupakan keuntungan nyata ketika kesalahan terisolasi pada sisi papan kontrol daripada modul transistor atau komponen daya di bawahnya.

Kode Alarm Umum dan Artinya

Teknisi lapangan yang menangani unit ini kemungkinan akan menemui beberapa kode alarm yang berulang. Berikut adalah referensi cepat untuk yang paling umum:

• AL-01 (Motor Terlalu Panas) — Periksa kipas pendingin motor, periksa kondisi beban berlebih, dan bersihkan saluran udara yang tersumbat.
• AL-05 (Sekring Daya Kontrol Putus) — Menunjuk ke sekring AF2 atau AF3; disebabkan oleh PCB yang rusak atau tegangan suplai yang tidak normal.
• AL-08 (Tegangan Input Tinggi) — Sering disebabkan oleh pengaturan sakelar pemilih tegangan yang salah. Verifikasi konfigurasi 200V vs. 230V.
• AL-09 (Pendingin Terlalu Panas) — Kegagalan kipas pendingin atau debu yang menumpuk pada sirip pendingin. Bersihkan dan ganti sesuai kebutuhan.
• AL-11 (Tegangan Berlebih Tautan DC) — Dapat menunjukkan impedansi saluran tinggi atau modul transistor atau PCB yang rusak.

Memahami alarm ini sebelum menghubungi fasilitas perbaikan dapat menghemat waktu diagnostik dan bolak-balik yang signifikan.

Pertimbangan Pengadaan dan Perbaikan

Stok baru yang lama dari A06B-6044-H008 jarang — ini bukan unit yang masih diproduksi oleh FANUC. Sebagian besar unit yang tersedia di pasaran saat ini adalah refurbished atau surplus, dan kualitasnya sangat bervariasi tergantung pada siapa yang mengujinya dan apa yang mereka periksa. Evaluasi bangku yang menyeluruh menggunakan rig uji FANUC yang cocok dan pengujian umpan balik loop tertutup adalah cara paling andal untuk mengonfirmasi unit benar-benar berfungsi sebelum dipasang kembali ke mesin produksi.

Perbaikan adalah jalur yang layak. Konstruksi modular berarti bengkel yang berpengalaman dapat mengatasi kegagalan bagian daya, degradasi kapasitor, dan kerusakan PCB dengan penggantian komponen individual daripada penggantian unit penuh. Untuk mesin di mana drive ini menjadi hambatan untuk kembali berproduksi, opsi perbaikan dengan penyelesaian hari yang sama atau hari berikutnya ada melalui penyedia layanan FANUC khusus.

Pertanyaan yang Sering Diajukan

T1: Motor spindel apa yang dirancang untuk digerakkan oleh A06B-6044-H008?

A: Unit ini dicocokkan dengan Motor spindel AC FANUC Model 6. Pasangan ini ditentukan oleh chip ROM J11 pada kartu spindel A20B-0009-0531. Menggunakan model motor yang berbeda tanpa mengganti ROM dan mengonfigurasi ulang drive akan mengakibatkan operasi yang salah atau kesalahan alarm.

T2: Bisakah drive ini digunakan dengan kontrol CNC FANUC yang lebih baru selain SYSTEM 10/11?

A: Unit ini dirancang untuk kontrol FANUC SYSTEM 10/11 dan berkomunikasi melalui antarmuka analog. Integrasi dengan pengontrol FANUC berbasis bus digital yang lebih baru (seperti Seri 16/18/21) umumnya tidak mudah dan biasanya tidak disarankan tanpa perangkat keras antarmuka tambahan atau konversi.

T3: Apa mode kegagalan yang paling umum pada unit ini?

A: Degradasi kapasitor di bagian daya adalah kegagalan terkait usia yang paling sering terjadi, diikuti oleh kegagalan kipas pendingin yang menyebabkan alarm panas berlebih pada pendingin (AL-09). Kerusakan PCB pada kartu spindel juga umum terjadi dan biasanya lebih hemat biaya untuk diatasi daripada kegagalan modul daya.

T4: Apakah kartu spindel (A20B-0009-0531) dapat dipertukarkan dengan kartu dari drive lain dalam seri A06B-6044-H?

A: Tidak secara langsung. Setiap kartu spindel dalam seri H membawa ROM tertentu yang mendefinisikan model motor yang kompatibel. H007, misalnya, menggunakan A20B-0009-0530 dengan ROM J10. Menukar kartu antar varian berakhiran H tanpa memverifikasi kompatibilitas ROM akan menyebabkan operasi yang tidak cocok.

T5: Bagaimana saya bisa tahu jika unit bekas telah diuji dengan benar sebelum membeli?

A: Tanyakan kepada penjual apakah unit tersebut diuji dalam kondisi loop tertutup pada rig uji FANUC yang aktif — bukan hanya dinyalakan dan diperiksa dari kerusakan yang jelas. Pengujian bangku yang sah harus mengonfirmasi regulasi kecepatan, output arus, dan operasi bebas alarm melalui rentang RPM operasi. Unit yang hanya digambarkan sebagai "menyala" atau "diperiksa secara visual" membawa risiko yang jauh lebih besar.
