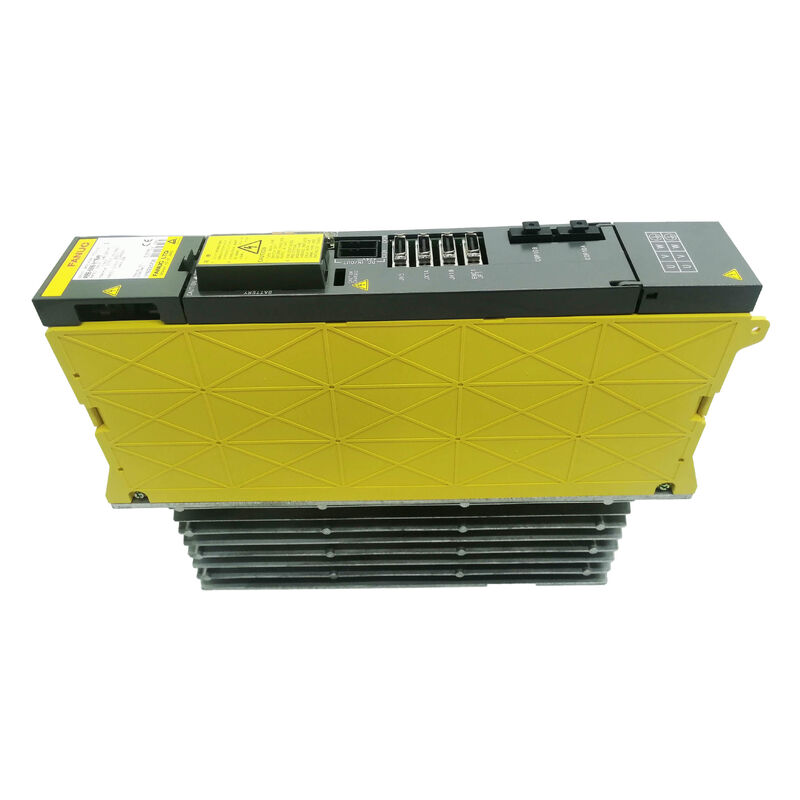

FANUC A06B-6077-H002 Modul Catu Daya Ganda Seri Alpha untuk Sistem CNC

Drive yang Menjaga Dua Sumbu Tetap Berjalan

Dalam sistem CNC Seri FANUC Alpha mana pun, modul catu daya adalah komponen yang bergantung pada semua komponen lainnya. Modul ini tidak menggerakkan mesin secara langsung, tetapi tanpanya, tidak ada yang bergerak sama sekali. FANUC A06B-6077-H002 adalah modul catu daya seri Alpha — unit yang mengkondisikan daya AC yang masuk, memberi daya pada modul penguat servo dan spindel pada bus DC, dan mengelola respons kegagalan daya sehingga mesin dapat mundur dengan aman daripada menabrak ketika lampu berkedip.

Ini adalah modul berkemampuan sumbu ganda, dirancang untuk bekerja bersama penguat servo dan spindel Seri FANUC Alpha dalam konfigurasi mesin yang ringkas. Modul ini menangani dua sumbu terkontrol dan dicocokkan dengan ujung yang lebih kecil dari rentang motor Alpha — biasanya dipasangkan dengan modul spindel dan servo Alpha yang lebih kecil pada mesin bubut, pusat permesinan, dan perkakas mesin CNC lainnya di mana modul PSM-11 atau yang lebih besar akan terlalu besar untuk aplikasi tersebut.

Tegangan bus DC yang dinilai berada dalam rentang 283–325V, berasal dari pasokan masuk 200–230V AC, 50/60Hz. Seperti semua PSM FANUC Alpha, A06B-6077-H002 juga mengelola fungsi pemulihan energi kinetik — pada interupsi daya, inersia rotasi motor spindel diubah kembali menjadi energi listrik untuk memberi daya pada kontrol CNC dan sistem servo cukup lama untuk penghentian terkontrol atau penarikan alat. Untuk interupsi di bawah 100ms, perilaku dapat disesuaikan pada tingkat parameter agar sesuai dengan persyaratan keselamatan mesin.

Spesifikasi Teknis

Apa yang Sebenarnya Dilakukan Modul Ini dalam Sistem

A06B-6077-H002 berada di bagian depan sistem drive FANUC Alpha — modul ini mengambil daya AC tiga fasa mentah dari panel, memperbaikinya ke tegangan bus DC yang memberi daya pada modul penguat servo dan spindel, dan menangani energi regeneratif dari deselerasi motor. Ketika sumbu servo mengerem keras, energi harus pergi ke suatu tempat; PSM mengelola aliran tersebut, melindungi sistem dari tegangan berlebih pada bus DC.

Fungsi respons kegagalan daya adalah salah satu fitur yang kurang dibahas tetapi penting secara praktis. Ketika daya listrik padam, kontrol CNC membutuhkan waktu yang cukup untuk melakukan penghentian yang tertib — menarik alat, menonaktifkan perintah gerakan, dan menulis status mesin ke memori non-volatil. A06B-6077-H002 menggunakan inersia rotasi spindel yang berputar sebagai sumber energi sementara selama jendela tersebut. Ini adalah solusi elegan untuk masalah nyata, dan inilah alasan mengapa mesin FANUC cenderung berhenti dengan anggun daripada meninggalkan alat tertanam di benda kerja setelah peristiwa daya.

Modul ini dirancang untuk konfigurasi sistem Alpha yang lebih kecil — dipasangkan dengan penguat servo dan spindel Alpha yang ringkas untuk mesin di mana ruang dan persyaratan daya tidak memerlukan varian PSM-26, PSM-30, atau PSM-37 yang lebih besar. Mendapatkan ukuran PSM yang tepat untuk penguat yang terhubung itu penting: terlalu kecil dan modul tidak dapat memasok arus bus DC yang cukup di bawah permintaan puncak; terlalu besar dan Anda membayar kapasitas yang tidak akan pernah digunakan oleh sistem.

Lingkungan Operasi dan Instalasi

Rentang suhu operasi 0 hingga 55°C mencakup lingkungan kabinet kontrol industri standar di sebagian besar iklim. Pada ujung atas, pendinginan kabinet patut dipertimbangkan — modul FANUC Alpha berjalan hangat di bawah beban, dan operasi berkelanjutan di dekat batas termal memperpendek masa pakai komponen. Peringkat kelembaban 20–95% RH non-kondensasi adalah standar untuk elektronik industri; kualifikasi non-kondensasi berarti modul tidak boleh dinyalakan setelah dipindahkan dari lingkungan penyimpanan dingin ke ruang yang hangat dan lembab tanpa waktu pemanasan yang memadai.

Pada 8,5 kg, modul ini memiliki kepadatan build yang khas dari elektronik daya FANUC — ini adalah unit yang kokoh dengan massa transformator yang berarti di dalamnya. Perangkat keras pemasangan dan kompatibilitas rel DIN mengikuti konvensi tata letak panel FANUC Alpha standar, dengan modul penguat terhubung melalui bilah bus DC di sisi kanan PSM.

Perbaikan vs. Penggantian — Seperti Apa Pasar

A06B-6077-H002 telah dihentikan oleh FANUC, yang berarti unit baru tidak lagi tersedia melalui saluran pabrik. Pasar untuk modul ini berjalan di tiga jalur: unit pertukaran rekondisi, stok bekas yang teruji, dan perbaikan unit yang rusak.

Pertukaran rekondisi seringkali merupakan jalur tercepat — unit yang teruji dikirim segera, modul Anda yang rusak dikembalikan sebagai inti. Perbaikan adalah pilihan yang tepat ketika Anda ingin unit spesifik Anda dikembalikan dengan riwayat yang diketahui, terutama jika mesin memiliki parameter khusus yang terkait dengan konfigurasi drive. Stok bekas yang teruji berada di antara keduanya — berguna ketika harga penting dan garansi dari pemasok menggantikan dukungan pabrik.

Terlepas dari rute mana yang Anda ambil, pastikan modul telah diuji di bawah beban pada sistem FANUC yang sebenarnya, bukan hanya ditenagai di bangku. PSM yang menginisialisasi dengan benar tetapi tidak dapat mempertahankan bus DC di bawah gerakan sumbu servo bukanlah modul yang berfungsi — dan perbedaan itu hanya menjadi jelas di bawah pengujian beban.

Pertanyaan yang Sering Diajukan

Q1: Apa itu A06B-6077-H002 dan peran apa yang dimainkannya dalam sistem FANUC Alpha?

A: Ini adalah modul catu daya (PSM) untuk sistem drive FANUC Seri Alpha — modul ini mengubah AC 3 fasa yang masuk menjadi tegangan bus DC yang memberi daya pada modul penguat servo dan spindel. Modul ini juga mengelola energi regeneratif dari pengereman motor dan menyediakan cadangan kegagalan daya melalui pemulihan energi kinetik spindel.

Q2: Modul servo dan spindel FANUC Alpha mana yang kompatibel dengan A06B-6077-H002?

A: PSM ini dirancang untuk konfigurasi penguat Alpha yang lebih kecil — biasanya dipasangkan dengan modul servo Alpha (SVM) yang ringkas dan modul spindel Alpha yang lebih kecil (SPM). Kombinasi penguat spesifik bergantung pada pemilihan motor mesin dan jumlah sumbu. Selalu verifikasi diagram kelistrikan mesin Anda sebelum mengganti atau memasangkan modul penguat.

Q3: Apakah A06B-6077-H002 masih tersedia baru dari FANUC?

A: Tidak. Modul ini telah dihentikan oleh FANUC dan tidak lagi tersedia melalui saluran pabrik. Pasokan yang tersedia terdiri dari unit pertukaran rekondisi, stok bekas yang teruji, dan layanan perbaikan untuk modul yang rusak melalui pemasok suku cadang CNC spesialis dan mitra layanan FANUC.

Q4: Apa yang biasanya menyebabkan kegagalan pada A06B-6077-H002?

A: Mode kegagalan yang paling umum adalah degradasi kapasitor di bagian filter bus DC (muncul sebagai tegangan berlebih bus DC atau ketidakstabilan di bawah beban), kegagalan modul IGBT atau penyearah dari peristiwa lonjakan daya, dan kegagalan papan kontrol yang disebabkan oleh kontaminasi atau penuaan komponen. Banyak kegagalan berasal dari kualitas daya masuk yang buruk — lonjakan tegangan, ketidakseimbangan fasa, atau operasi berkelanjutan pada batas termal tanpa pendinginan kabinet yang memadai.

Q5: Bisakah modul ini digunakan dengan penguat Seri FANUC αi (Alpha i), atau hanya Seri Alpha asli?

A: A06B-6077-H002 adalah bagian dari sistem drive Seri Alpha asli, bukan Seri αi (Alpha i) yang lebih baru. Kedua generasi menggunakan arsitektur bus DC dan antarmuka konektor yang berbeda dan tidak dapat dipertukarkan secara langsung. Untuk sistem αi, modul catu daya yang sesuai berasal dari seri A06B-6110 atau A06B-6120.
