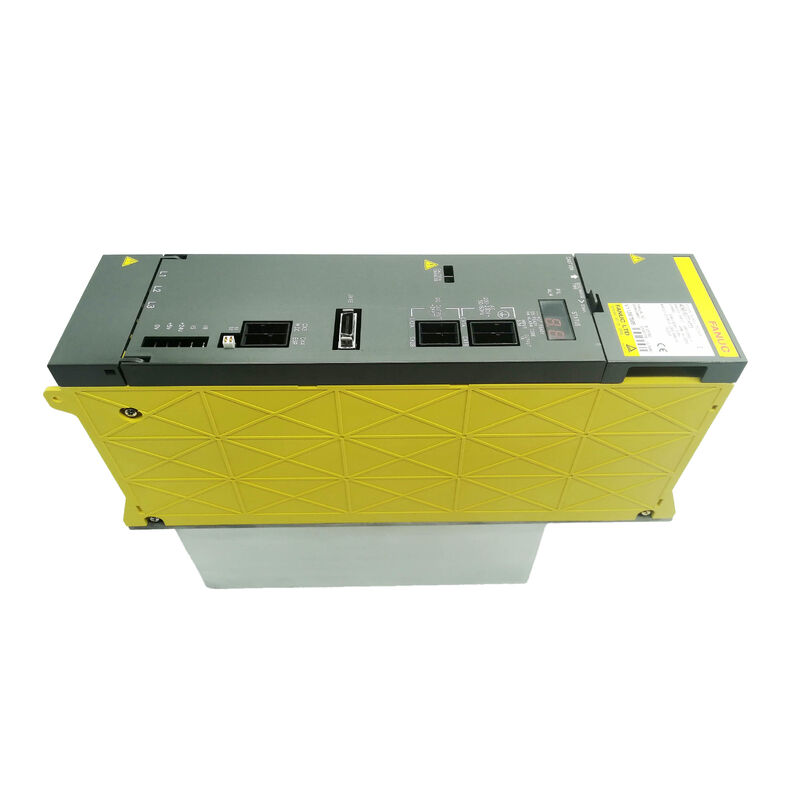

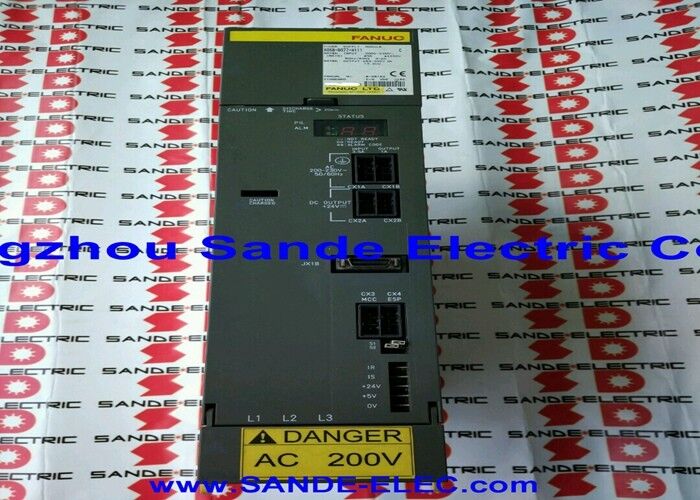

Fanuc A06B-6077-H111 ∙ Alpha Power Supply Module PSM-11 ∙ Field Service & Maintenance Reference, 13.2kW, 200 ∙ 230V, 49A, Legacy Alpha Drive Systems

Gambaran umum

PeraturanFanuc A06B-6077-H111adalah modul catu daya seri alfa 13,2kW yang ditemukan pada ribuan alat mesin CNC kompak di seluruh dunia.dan peralatan khusus yang dikontrol oleh Seri 0-C, 0-D, 16, 18, dan 21 CNC.

Banyak dari mesin-mesin itu sekarang berada dalam rentang umur 15 sampai 30 tahun ‡ cukup tua sehingga PSM-11 mereka mungkin tidak pernah dibuka, dibersihkan, atau memiliki kipasnya diganti.Profil itu mesin tua, sumber daya asli, riwayat layanan yang tidak diketahui adalah konteks di mana sebagian besar situasi pemeliharaan PSM-11 sebenarnya terjadi, dan ini adalah perspektif artikel ini ditulis dari.

Memahami bagaimana PSM-11 gagal, apa kode alarm benar-benar berarti pada modul tertentu versus varian PSM yang lebih besar,dan bagaimana membuat keputusan perbaikan vs pertukaran dengan percaya diri lebih berguna untuk tim pemeliharaan yang menjalankan sistem alpha yang menua daripada deskripsi lain dari modul AC-ke-DC prinsip konversi.

Spesifikasi Utama

AL01 pada PSM-11 Ini Tidak Sama dengan AL01 pada PSM-15

Hal ini perlu dinyatakan dengan jelas karena menyebabkan kesalahan diagnostik di lapangan.AL01 berarti IPM (Intelligent Power Module) telah mendeteksi kesalahan internal.

Pada PSM-15 dan semua modul A06B-6087 yang lebih besar, AL01 berarti overcurrent di input AC. Nomor alarm yang sama, penyebab akar yang berbeda, jalur diagnosis yang berbeda.

Ketika AL01 muncul pada PSM-11:

Itu tidak berarti pasokan AC memiliki masalah.

Gangguan IPM pada PSM-11 menunjukkan modul transistor daya telah memicu perlindungan internal biasanya karena overcurrent melalui tahap output,Suhu yang terlalu tinggi di persimpangan transistor, atau kegagalan transistor yang sebenarnya. Sebelum menyimpulkan IPM telah gagal, lakukan hal berikut:

1. Putuskan semua modul SVM dan SPM dari bar bus DC dan cobalah untuk menyalakan PSM-11 sendiri.kegagalan isolasi gulungan, atau kesalahan transistor amplifier) menarik arus berlebihan dari bus.
2. Jika AL01 tetap dengan bus yang benar-benar tidak terisi, IPM di dalam PSM-11 telah mengalami pemicu termal (pendinginan eksternal yang tidak cukup) atau benar-benar gagal secara listrik.
3. Periksa pengaturan pendinginan eksternal sebelum mengutuk IPM.
4. Saluran yang tersumbat, kipas eksternal yang gagal, atau lemari yang panas di musim panas dapat menyebabkan IPM memicu perlindungan termalnya dan menampilkan AL01 tanpa kerusakan transistor.Memulihkan pendinginan yang memadai dapat menghapus alarm tanpa intervensi lebih lanjut.
5. Jika pendinginan eksternal dikonfirmasi memadai dan AL01 tetap tanpa beban pada bus, modul IPM memerlukan penggantian atau unit membutuhkan pertukaran.

AL02 ️ Gagalnya kipas: Penyebab Kerusakan Eskalasi yang Paling Dapat Dihindari

AL02 menunjukkan kipas sirkuit kontrol internal (A90L-0001-0422) telah berhenti.Pada PSM-11, kipas ini mengedarkan udara di dalam rumah modul untuk menjaga PCB kontrol dan papan kabel pada suhu operasi yang aman.

Ini adalah kipas kecil tanpa sikat yang berjalan terus-menerus setiap kali modul dihidupkan.

Kebisingan bantalan dapat terdengar ∙ suara berderak atau kasar saat memulai ∙ sebelum bantalan kejang.

Saat bantalan kipas tersambar, kipasnya berhenti.

AL02 muncul. Jika alarm dijawab dengan cepat dan kipas diganti (A90L-0001-0422 adalah cadangan standar), cerita berakhir di sana.Jika alarm dihentikan atau mesin didorong melalui produksi dengan kipas mati, suhu PCB kontrol naik.

Pada suhu tinggi, kondensator elektrolitik pada papan kontrol mengalami degradasi yang dipercepat, sendi solder dapat mengembangkan retakan mikro dari tekanan termal,dan akhirnya komponen papan gagalApa yang dimulai sebagai penggantian kipas angin $ 50-100 telah berubah menjadi perbaikan tingkat papan atau penggantian unit penuh.

Penggantian kipas adalah tindakan pemeliharaan tunggal dengan ROI tertinggi pada PSM-11.Sebuah kipas pengganti biaya sebagian kecil dari nilai pertukaran modul.

Pada setiap PSM-11 yang diketahui berusia lebih dari lima tahun dalam layanan produksi berkelanjutan,mengganti kipas secara proaktif selama pemberhentian perawatan yang dijadwalkan adalah praktik teknik yang baik terlepas dari apakah AL02 telah muncul.

Kehidupan layanan rata-rata kipas pada operasi terus menerus memiliki langit-langit; perencanaan penggantiannya mengalahkan gagal tanpa pemberitahuan selama produksi.

AL05 ️ Gagal pra-muatan: Apa yang sebenarnya salah

AL05 berarti kondensator bus DC tidak mencapai tegangan operasi dalam waktu pra-muatan yang diharapkan setelah menyalakan.

Sirkuit pra-muatan mengisi kondensator bus melalui resistor pembatas arus selama detik pertama setelah daya diterapkan, sebelum kontaktor utama ditutup dan bus mulai hidup.

Jika tegangan tidak mencapai ambang batas tepat waktu, AL05 berlari.

Penyebab umum pada PSM-11:

Degradasi resistor pra-muatan.Resistor pra-muatan di dalam modul membatasi arus masuk selama pengisian kondensator.komponen ini dapat melayang dalam nilai resistensi atau mengembangkan kondisi sirkuit terbuka intermiten.

Sebuah resistor yang telah meningkat nilainya memperlambat laju pra-muatan; jika peningkatan cukup besar, kapasitor tidak dapat mencapai tegangan operasi sebelum time-out.

Kondensator sirkuit utama rusak.Kondensator elektrolitik pada bus DC memiliki umur yang terbatas, terutama ketika beroperasi di lingkungan dengan suhu tinggi.

Seiring bertambahnya usia kapasitor, resistensi seri setara (ESR) mereka meningkat, yang mempengaruhi tingkat muatan dan efisiensi.

Kasus ekstrim di mana satu atau lebih kondensator telah menjadi ESR tinggi dapat mencegah pra-muatan selesai dengan benar.

Masalah kontaktor utama.Dalam beberapa konfigurasi, urutan pra-muatan melibatkan pengalihan kontaktor.

Kontaktor yang menempel atau gagal menutup pada saat yang tepat juga dapat menghasilkan pola AL05.

AL05 yang muncul secara konsisten pada setiap saat menyala (bukan secara intermiten) dan pada mesin yang berusia bertahun-tahun menunjukkan keausan komponen.

AL05 yang muncul secara intermiten, kadang-kadang membersihkan pada upaya daya kedua, lebih khas dari kontaktor atau masalah waktu.

AL04 DC Link Voltage Drop: Bus versus Supply

AL04 menunjukkan bahwa tegangan bus DC telah turun di bawah ambang batas operasi.Jalur diagnosis dibagi menjadi dua arah:

Di sisi penawaran:Masukan AC tiga fase ke PSM-11 tidak cukup untuk mempertahankan tegangan bus di bawah beban.

Periksa: tegangan di terminal masukan PSM-11 (bukan hanya di panel pasokan) penurunan tegangan di sepanjang kabel di bawah beban masalah pada 49A, tegangan seimbang di semua tiga fase,dan integritas sekering input.

Sebuah sekring yang tertiup pada satu fase menyebabkan kondisi pasokan dua fase yang tidak dapat mempertahankan output 13,2 kW bus sags dan AL04 muncul.

Sisi muatan:Modul SVM atau SPM hilir menarik arus berlebihan dari bus, menarik tegangan di bawah rentang regulasi.Hal ini dapat terjadi dengan motor yang telah mengembangkan kesalahan gulungan menciptakan lebih tinggi dari normal arus tarik, atau dengan transistor amplifier yang sebagian gagal dan menarik arus yang tidak proporsional.Memutus amplifier satu per satu saat memantau tegangan bus membantu mengisolasi pola ini.

Pola Tandem Alarm Apabila SPM dan PSM Alarm Bersama

Karakteristik penting dari sistem PSM-11 adalah bahwa kesalahan PSM tertentu memicu alarm simultan pada modul amplifier spindle (SPM) yang terhubung.Mengetahui pola tandem ini mencegah diagnosis yang salah:

• AL02 pada PSM-11 + Alarm 59 pada SPM:Penggemar PSM berhenti. SPM bereaksi terhadap kondisi PSM, tidak gagal secara independen. Perbaiki: ganti kipas PSM-11.
• AL04 pada PSM-11 + Alarm 33 pada SPM:Kegagalan pra-muatan DC link SPM melaporkan masalah yang berasal dari PSM.
• Tegangan bus DC tinggi (pre-AL07) + Alarm 11 pada SPM:DC bus overvoltage, berpotensi terkait PSM.

Dalam semua kasus ini, menyelidiki hanya alarm SPM dan mengabaikan tampilan PSM akan mengarah pada kesimpulan yang salah.

Perbaikan vs Pertukaran Membuat panggilan yang tepat

Dua papan sirkuit utama PSM-11 ‡ papan kabel A16B-2202-0461 dan kontrol PCB A16B-2202-0420 ‡ tidak tersedia sebagai suku cadang mandiri.Jika salah satu papan gagal dan kesalahan tidak dapat diselesaikan di tingkat komponen, modul membutuhkan pertukaran seluruh unit atau perbaikan papan khusus dari perusahaan yang menyimpan komponen individu untuk papan ini.

Pertukaran masuk akal ketika:

• Mesin ini sedang dalam produksi mendesak dan biaya downtime per jam tinggi.
• Kesalahan adalah pada papan, dan perbaikan tingkat komponen tidak tersedia secara lokal.
• Modul ini cukup tua sehingga pertukaran tingkat perbaikan (dipersihkan, pemeriksaan penuh, kipas baru,komponen utama diganti) memberikan perpanjangan umur yang mendekati atau sama dengan umur produksi yang tersisa untuk mesin.

Perbaikan tingkat papan masuk akal ketika:

• Gangguan telah diidentifikasi pada tingkat komponen (kondensator tertentu, transistor driver, IC referensi) oleh teknisi yang berkualitas dengan peralatan pengujian yang tepat.
• Mesin tidak mendesak turun, memungkinkan waktu untuk mengirim perbaikan jauh.
• Mesin itu sendiri memiliki sisa kehidupan produksi yang signifikan dan manajemen biaya suku cadang.

The fan and fuses are always worth replacing before condemning the module — these are the lowest-cost service interventions and they resolve a meaningful fraction of PSM-11 service events on aging machines.

Legacy Machine Context: 0-C dan 0-D Era Alpha Systems

Kontrol Seri 0-C dan 0-D adalah platform CNC arus utama Fanuc melalui akhir 1980-an dan 1990-an.

Sejumlah besar pusat pemesinan kecil, pusat pengeboran, dan pusat pemutar di seluruh dunia dibangun di sekitar kontrol ini dengan sistem penggerak alfa dan banyak yang masih berjalan.

PSM-11 adalah modul catu daya yang didesain untuk konfigurasi yang lebih kecil dalam generasi mesin ini.

Mesin ini sekarang biasanya berusia antara 20 dan 35 tahun.Profil usia itu berarti PSM-11 dalam mesin 0-D mungkin telah menumpuk puluhan juta jam operasi tanpa layanan tingkat komponenKondensator elektrolitik di bagian filter bus telah memasak pada sebagian kecil dari umur mereka sejak instalasi.

Komponen papan kontrol telah berputar melalui ekspansi termal dan kontraksi selama beberapa dekade.

Bantalan kipas telah berputar terus menerus di setiap pergantian mesin telah berjalan.

Semua ini tidak berarti PSM-11 akan gagal Fanuc hardware dibangun konservatif dan kegagalan terkait usia pada modul ini sering muncul secara bertahap daripada secara bencana.

Tapi itu berarti bahwa PSM-11 dalam mesin 0-D vintage yang belum pernah di servis adalah kandidat untuk pemeliharaan proaktif: penggantian kipas minimal,dan inspeksi visual kondensator elektrolitik untuk puncak bengkak atau bocor elektrolit, yang merupakan tanda yang terlihat dari kondensator akhir dari kehidupan.

FAQ

Q1: AL01 baru saja muncul pada PSM-11. mesin berjalan normal dan kemudian berputar. pasokan tiga fase memeriksa baik-baik saja. apa yang gagal?

Pada PSM-11, AL01 berarti IPM (bukan overcurrent AC, yang merupakan arti AL01 pada modul PSM-15+ yang lebih besar).Cepat periksa pengaturan pendingin eksternal jika kipas radiasi atau saluran pendingin eksternal gagal, IPM mungkin telah memicu perlindungan termalnya tanpa benar-benar gagal secara listrik.

Jika AL01 bersih, IPM utuh tapi tertekan termal.

Jika AL01 terus dengan bus benar-benar dikosongkan dan pendinginan dipulihkan, IPM telah gagal dan unit membutuhkan pertukaran atau penggantian modul transistor.

T2: Mesin AL05 kadang-kadang berputar saat dihidupkan tetapi kadang-kadang mulai normal pada upaya kedua.

AL05 yang intermiten di mana mesin kadang-kadang dimulai pada upaya kedua menunjukkan lebih ke arah masalah waktu atau kontaktor daripada komponen yang gagal sepenuhnya.Jika resistor pra-muatan parah terdegradasi atau kondensator benar-benar terbuka, kesalahan akan konsisten.

Kesalahan intermiten yang diselesaikan pada upaya ulang menunjukkan baik resistor pra-muatan marginal yang hanya di tepi ambang waktu (yang menjadi lebih buruk dengan usia dan suhu),atau kontaktor utama yang membuat kontak intermiten.

Monitoring the pre-charge sequence with a DC voltmeter on the bus during startup attempts can help determine whether the bus is charging slowly (resistor issue) or not charging at all on the failed attempts (contactor or resistor open circuit).

T3: Bisakah kipas (A90L-0001-0422) diganti saat modul berada di mesin, atau apakah perlu dihapus?

Kipas angin biasanya dapat diakses dan diganti tanpa mengeluarkan seluruh PSM-11 dari lemari,tergantung pada tata letak lemari kipas dipasang di posisi yang dapat diakses pada rumah modul.

Matikan mesin sepenuhnya dan kunci pasokan sebelum bekerja di dekat PSM-11, meskipun kipas itu sendiri voltase rendah.Memverifikasi itu berputar ke arah yang benar dan bahwa arah aliran udara kipas pengganti sesuai dengan yang asli.

Sebuah kipas yang berorientasi salah mengurangi efisiensi aliran udara atau di beberapa posisi dapat menarik udara hangat ke dalam modul alih-alih mengeluarkannya.

P4: Mesin yang menjalankan kontrol Seri 21 menunjukkan alarm simultan pada PSM-11 (AL02) dan SPM (Alarm 59).

Pola alarm tandem ini AL02 pada PSM dikombinasikan dengan Alarm 59 pada SPM adalah karakteristik dari penghentian kipas PSM.

SPM bereaksi terhadap kondisi PSM, tidak gagal secara independen.

Ganti kipas internal PSM-11 (A90L-0001-0422), hapus alarm, dan mulai kembali.

Jika alarm SPM kembali setelah kipas PSM dikonfirmasi berjalan,maka SPM memerlukan penyelidikan terpisah tetapi kipas adalah penyebab yang sangat mungkin ketika kedua alarm muncul secara bersamaan pada presentasi pertama.

P5: PSM-11 dalam mesin berusia 25 tahun berjalan tanpa alarm, tetapi mesin tersebut harus direnovasi secara besar-besaran.

Selama renovasi besar pada mesin vintage, layanan PSM-11 yang membayar kembali secara andal adalah: penggantian kipas angin (A90L-0001-0422) sebagai tindakan pencegahan yang dijamin;Pemeriksaan visual kondensator elektrolitik pada bus utama dan papan kontrol untuk bagian atas yang menonjol, residu elektrolit yang bocor, atau kasus bengkak; pembersihan sirip pemanas eksternal dengan udara terkompresi untuk menghilangkan kebocoran dan pengumpulan debu;dan pengujian urutan pra-muatan dan stabilitas tegangan bus setelah menyala.

Jika kondensator menunjukkan tanda-tanda fisik degradasi, atau jika pengukuran tegangan bus menunjukkan riak yang berlebihan selama operasi bermuatan (yang membutuhkan osiloskop yang dikalibrasi),perbaikan tingkat papan dengan penggantian kapasitor adalah intervensi yang tepat.

Modul yang lulus pemeriksaan visual dan tes fungsional setelah penggantian kipas angin dan pembersihan sumur panas kemungkinan baik untuk interval layanan yang signifikan lainnya.
