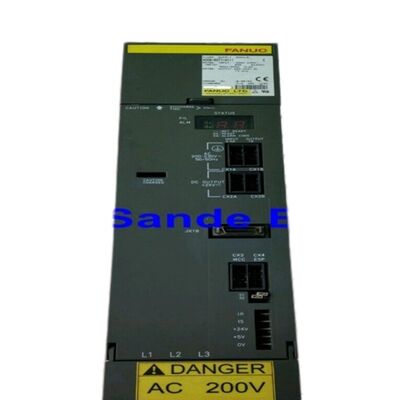

A06B-6079-H203 Modul Penguat Servo Fanuc A06B6079H203 A06B-6079-H203

Fanuc A06B-6079-H203 | Modul Amplifikasi Servo Alpha — SVM2-20/20, Sumbu Ganda, 283–325V / 2.5kW, 5.9A per Sumbu, Antarmuka PWM Tipe A/B

Ringkasan

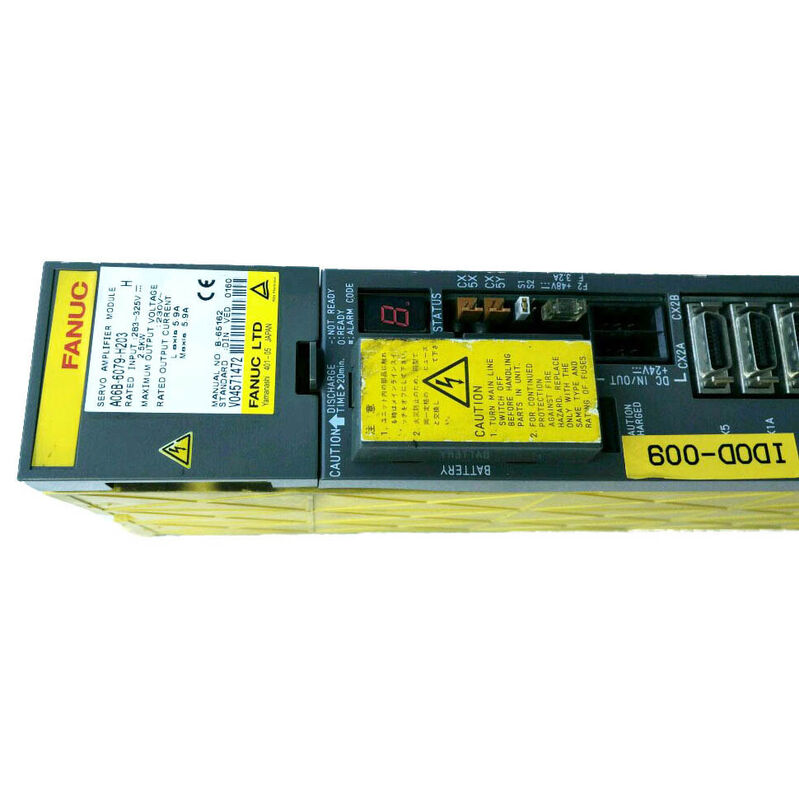

Fanuc A06B-6079-H203 adalah modul penguat servo seri alpha sumbu ganda, yang ditunjuk SVM2-20/20, menghasilkan output kontinu terukur 5.9A pada setiap saluran sumbu L dan M dari input bus DC 2.5kW.

Modul ini berada di atas SVM2-12/12 dalam hierarki modul sumbu ganda alpha, menawarkan kapasitas arus per saluran kira-kira dua kali lipat sambil mempertahankan lebar modul kompak 60mm yang sama.

Peningkatan arus ini membuat SVM2-20/20 cocok untuk sumbu mesin yang menggerakkan motor alpha kelas menengah — khususnya kelas αM2.5/3000, α3/2000, dan αC6/2000 — di mana output torsi yang lebih tinggi dari motor-motor ini menarik arus kontinu lebih banyak daripada amplop 3.0A dari SVM2-12/12 yang lebih kecil yang dapat dipertahankan.

Lebar fisik 60mm patut diperhatikan untuk modul 5.9A per sumbu.

Kompak ini dicapai melalui perangkat IPM (Intelligent Power Module) 50A — setiap IPM mengintegrasikan enam transistor IGBT, driver gerbang, dan sirkuit perlindungan internal dari satu tahap output ke dalam satu paket.

Pada output kontinu terukur 5.9A, IPM kelas 50A memberikan ruang kepala arus puncak yang cukup di atas peringkat berkelanjutan, memungkinkan modul untuk menangani transien akselerasi motor kelas α3 tanpa mendekati batas perlindungan IPM.

Dua modul IPM seperti itu dalam paket 60mm menyediakan tahap output sumbu L dan M yang independen tanpa komponen bersama di jalur output — kegagalan pada motor salah satu saluran tidak menurunkan kualitas regulasi arus saluran lainnya.

Spesifikasi Utama

Pemasangan Motor SVM2-20/20 — Aplikasi α3 dan αC6

Tiga penunjukan motor yang kompatibel dengan SVM2-20/20 mencakup kelas menengah dari keluarga motor servo alpha Fanuc. αM2.5/3000 adalah motor kompak dengan torsi terukur 2.5N·m pada kecepatan terukur 3000rpm — cocok untuk sumbu mesin yang lebih ringan yang masih melebihi kemampuan α2/3000.

α3/2000 memberikan torsi kontinu 3N·m pada 2000rpm, cocok untuk penggerak sumbu tugas menengah di mana torsi sedang pada kecepatan pemesinan adalah persyaratan desain yang dominan.

αC6/2000 adalah konfigurasi motor khusus sumbu Cs: varian motor kompak yang dirancang untuk fungsi sumbu Cs spindel pada pusat putar, di mana ia menggerakkan rotasi benda kerja pada kecepatan rendah untuk pembentukan kontur atau pemutaran poligon dalam mode kontrol servo.

Rentang aplikasi ini — penggerak sumbu pusat permesinan CNC konvensional, pemosisian elektroda EDM, dan penggerak sumbu Cs pusat putar — menjelaskan mengapa SVM2-20/20 ditemukan di berbagai jenis mesin meskipun merupakan modul sumbu ganda kelas menengah.

Aplikasi apa pun di mana dua sumbu memerlukan arus penggerak kontinu antara 3.0A dan 5.9A menjadikan SVM2-20/20 spesifikasi yang tepat dan efisien.

Efisiensi Sumbu Ganda dalam 60mm

Kemampuan SVM2-20/20 untuk menghasilkan 5.9A per sumbu dari modul selebar 60mm mencerminkan peningkatan efisiensi integrasi teknologi IPM Fanuc dibandingkan dengan desain penggerak komponen diskrit sebelumnya.

Kedua saluran sumbu dikelola oleh satu kartu kontrol (A20B-2001-0931), yang memproses perintah PWM CNC untuk sumbu L dan M secara bersamaan dan menghasilkan sinyal penggerak gerbang independen untuk setiap modul IPM.

Papan pengkabelan (A16B-2202-0752) merutekan sinyal antara konektor antarmuka CNC, kartu kontrol, dan dua tahap output IPM, dan membawa koneksi baterai encoder absolut (CX5) untuk kedua sumbu.

Dalam mesin tiga sumbu, satu SVM2-20/20 menangani dua sumbu dalam 60mm, dengan SVM1-20 atau SVM1-12 terpisah menangani sumbu ketiga.

Total ruang rel untuk tiga sumbu pada kelas arus ini: 120mm (SVM2-20/20) + 60mm (SVM1) = 180mm, dibandingkan dengan 180mm untuk tiga modul SVM1-20 individual — total yang sama dalam kasus ini, tetapi SVM2 mengurangi jumlah titik koneksi bus DC dan jalur kabel antarmuka CNC.

FAQ

Q1: Kelas motor alpha apa yang digerakkan oleh SVM2-20/20, dan apa langkah di atasnya?

SVM2-20/20 pada 5.9A per sumbu berukuran untuk rentang motor αM2.5, α3, dan αC6 — motor kelas menengah Fanuc.

Modul sumbu ganda yang lebih besar berikutnya dalam seri A06B-6079 adalah SVM2-12/40 (A06B-6079-H204) dengan 5.9A pada L dan 9.4A pada M, mencakup konfigurasi campuran di mana kedua sumbu memiliki ukuran motor yang berbeda. SVM2-40/40 (H206) pada 12.5A per sumbu menangani tingkat motor yang lebih berat berikutnya.

SVM2-20/20 dipilih ketika kedua sumbu membawa motor dengan permintaan arus yang sama dan sedang.

Q2: Modul menggunakan antarmuka Tipe A/B — apa yang menentukan mode mana yang digunakan pada mesin tertentu?

Seri kontrol CNC yang dipasang pada mesin menentukan jenis antarmuka. Fanuc Seri 0-C, 15A, 16A, 18A, dan 21A menggunakan Tipe A; Seri 0-MD, 0-MF, 15B, 16B, 18B, dan 21B menggunakan Tipe B. Mode antarmuka diatur pada modul melalui jumper konfigurasi atau sakelar pada papan pengkabelan.

Saat mengganti SVM2-20/20 pada mesin yang ada, atur antarmuka modul pengganti agar sesuai dengan yang asli. Konfigurasi antarmuka yang salah akan menghasilkan alarm VRDY OFF atau kesalahan komunikasi CNC-ke-drive segera setelah dinyalakan.

Q3: Bisakah SVM2-20/20 menggantikan SVM2-12/12 (A06B-6079-H201) jika H201 tidak tersedia?

Ya, dalam kebanyakan kasus. SVM2-20/20 memberikan arus lebih tinggi per sumbu daripada SVM2-12/12 (5.9A vs 3.0A), yang tidak merusak motor yang lebih kecil — modul hanya beroperasi pada sebagian kecil dari kapasitasnya.

Parameter servo harus diatur untuk model motor aktual pada setiap sumbu; modul yang lebih besar tidak mengubah karakteristik operasi motor.

Satu-satunya pertimbangan adalah bahwa SVM2-20/20 menarik arus bus DC sedikit lebih banyak (input 2.5kW vs 1.5kW), yang hanya relevan jika PSM marjinal untuk instalasi.

Q4: SVM2-20/20 diberi peringkat input 2.5kW — bagaimana ini berhubungan dengan pemilihan PSM?

Pemilihan PSM menjumlahkan daya input terukur dari semua modul SVM dan SPM dalam tumpukan. SVM2-20/20 berkontribusi 2.5kW pada total ini. Dalam mesin dengan satu SVM2-20/20 yang mencakup sumbu X dan Y (2.5kW) dan satu SVM1-20 untuk Z (1.25kW) ditambah spindel SPM-5.5 (5.5kW), totalnya adalah 9.25kW — melebihi kapasitas PSM-5.5 6.8kW dan memerlukan setidaknya PSM-11 (13.8kW). Permintaan 2.5kW SVM2-20/20 cukup moderat sehingga jarang menentukan ukuran PSM minimum dalam konfigurasi mesin penuh.

Q5: Kode alarm apa pada A06B-6079-H203 yang menunjukkan kesalahan spesifik saluran?

Alarm 8 pada LED 7-segmen modul menunjukkan arus berlebih sumbu L (HCL); Alarm 9 menunjukkan arus berlebih sumbu M (HCM).

Kode spesifik saluran ini — ditambah identifikasi sumbu dalam alarm SV-4xx CNC — memungkinkan insinyur pemeliharaan untuk menentukan motor, kabel motor, atau saluran tahap output mana yang rusak sebelum melepas modul.

Seperti semua modul SVM alpha, urutan diagnostik standar adalah melepaskan kabel U/V/W motor yang dicurigai dan menguji resistansi isolasi motor (beberapa ratus megaohm ke pentanahan pelindung dapat diterima) sebelum menyimpulkan bahwa modul perlu diganti.
