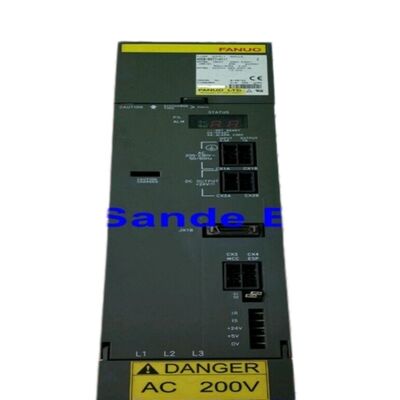

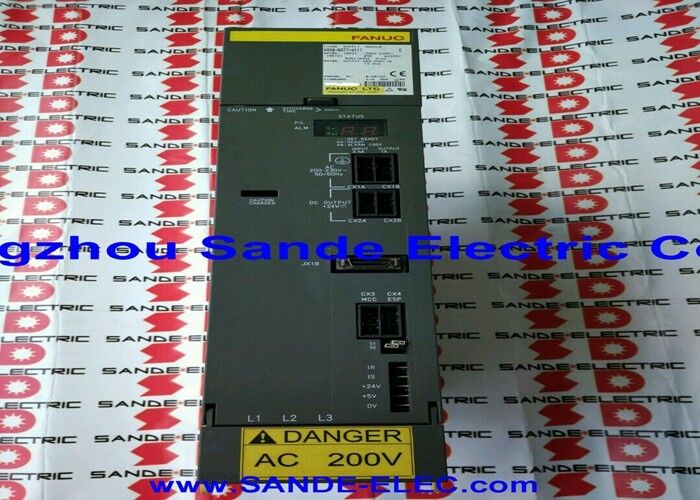

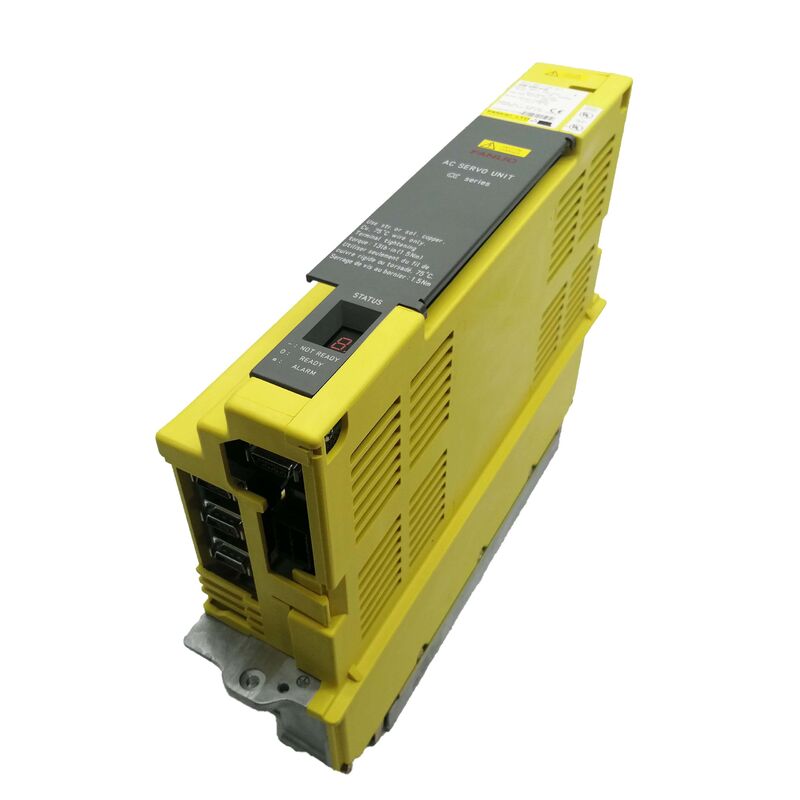

Unit Penguat Servo Fanuc A06B-6089-H101 A06B6089H101 A06B-6089-H101

Fanuc A06B-6089-H101 | Unit Penguat Servo Alpha — SVU1-12, Sumbu Tunggal, Input 200–230VAC, Output 3.0A / 230V, Tipe PWM A/B, Catu Daya Terpasang

Gambaran Umum

The Fanuc A06B-6089-H101 adalah SVU1-12 — unit sumbu tunggal terkecil di kelasnya dalam seri unit penguat servo alpha (SVU) Fanuc A06B-6089, dengan peringkat output kontinu 3.0A pada saluran L tunggalnya dari input tiga fase 200–230VAC.

Sebagai SVU terkecil dalam seri ini, ia menempati posisi unik: ia melayani motor servo alpha teringan dalam aplikasi di mana arsitektur drive mandiri lebih disukai daripada sistem modul SVM/PSM, tetapi permintaan arus motor berada pada batas minimum rentang motor alpha.

Keunggulan arsitektur SVU yang membedakannya dari sistem modul SVM adalah kemandiriannya.

SVU1-12 menarik AC tiga fase langsung dari distribusi daya mesin, menghasilkan bus DC internalnya sendiri, menggerakkan motor, dan terhubung ke CNC melalui satu kabel PWM — tanpa memerlukan PSM bersama dan infrastruktur bus DC yang terkait.

Hal ini membuat SVU1-12 cocok untuk instalasi sumbu jarak jauh, tata letak mesin terdistribusi, dan desain mesin di mana satu sumbu tugas ringan perlu diposisikan terpisah dari kabinet drive utama.

Peringkat output 3.0A menempatkan SVU1-12 pada tingkat arus yang sama dengan modul rel SVM1-12 (A06B-6079-H101) — perbedaan arsitekturalnya adalah catu daya terpasang SVU versus ketergantungan bus bersama SVM.

Kelas motor yang dilayani oleh keduanya sama: α1/3000 (1N·m, 3000rpm) dan α2/2000 (2N·m, 2000rpm) sebagai pendamping standar, dengan arus terukur A06B-6089-H101 menyediakan penggerak kontinu yang sesuai untuk motor-motor ini.

Antarmuka PWM Tipe A dan Tipe B keduanya didukung pada unit yang sama — mode antarmuka dipilih oleh sakelar di panel depan SVU1-12.

Kemampuan antarmuka ganda ini memberikan A06B-6089-H101 kompatibilitas CNC yang lebih luas daripada modul spesifik tipe: ia melayani mesin yang menggunakan kontrol Seri 0-C, 15A, 16A, 18A (Tipe A) dan juga melayani mesin dengan kontrol Seri 0-D, 0-MD, 16B, 18B, 21B (Tipe B), menjadikannya suku cadang unit tunggal yang serbaguna untuk berbagai generasi mesin.

Spesifikasi Utama

Hierarki SVU1-12 dalam Seri A06B-6089

Seri SVU A06B-6089 meningkat dari SVU1-12 (H101, 3.0A) ke SVU1-20 (H102, 5.9A), kemudian SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A), dan SVU1-130 (H106, 52.2A). H101 adalah dasar dari rentang ini — penggerak servo alpha mandiri minimum yang tersedia.

Di mana SVU1-80 dan SVU1-130 menggerakkan sumbu mesin berat dengan beban inersia tinggi, SVU1-12 menangani aplikasi di mana torsi dan kecepatan motor sedang tetapi arsitektur mandiri lebih disukai.

Dua PCB di dalam H101 — papan pengkabelan A16B-2202-0950 dan papan kontrol A20B-2002-0030 — tidak dijual terpisah.

Pertukaran modul lengkap adalah pendekatan penggantian standar. Komponen yang dapat diservis yang tersedia secara terpisah meliputi sekering, paket baterai internal untuk cadangan enkoder absolut, dan transistor untuk perbaikan tingkat komponen khusus.

Prinsip Operasi Mandiri Catu Daya Terpasang

Bagian konverter AC-ke-DC internal SVU1-12 menangani konversi AC tiga fase 200–230V ke bus DC internal yang memberi daya pada transistor tahap output. Bus internal ini dihasilkan di dalam housing SVU dari suplai AC tiga fase yang terhubung ke terminal inputnya — tidak diperlukan atau disediakan koneksi ke PSM eksternal apa pun.

Pada output terukur 3.0A, elektronik daya internal SVU1-12 dibebani ringan secara absolut.

Panas yang dihasilkan oleh tahap output pada 3.0A sedang, dan manajemen termal unit menanganinya dalam rentang suhu ambien operasi terukurnya 0°C hingga 55°C.

Kemandirian termal pada tingkat arus 3.0A ini berarti SVU1-12 dapat dipasang di selungkup atau posisi pemasangan yang ringkas yang akan menantang unit SVU berarus lebih tinggi dengan persyaratan heatsink yang lebih besar.

Pemilihan Mode Antarmuka Tipe A dan Tipe B

Berbeda dengan modul SVM A06B-6079 antarmuka tunggal (yang didedikasikan untuk Tipe A atau Tipe B), SVU A06B-6089-H101 mendukung kedua jenis antarmuka melalui pengaturan sakelar panel depan.

Ini adalah keuntungan praktis yang signifikan untuk inventaris layanan: satu unit H101 dapat menggantikan unit yang rusak pada mesin Tipe A dan Tipe B — asalkan sakelar diatur ke mode yang benar sebelum pemasangan.

Mengatur sakelar ke jenis antarmuka yang salah akan menghasilkan alarm VRDY OFF yang khas saat dinyalakan, di mana sinyal siap drive CNC tidak dapat dibuat.

Alarm ini hilang segera setelah pengaturan sakelar diperbaiki dan daya dihidupkan ulang — ini menunjukkan ketidaksesuaian konfigurasi, bukan kesalahan unit.

Untuk mesin di mana sakelar harus diatur sebelum pemasangan, konfirmasikan jenis antarmuka CNC mesin dari dokumentasi kelistrikan mesin sebelum memasang unit pengganti.

FAQ

Q1: A06B-6089-H101 dideskripsikan sebagai SVU alpha "terkecil" — motor apa yang digerakkannya?

Output terukur 3.0A cocok dengan motor servo alpha α1/3000 dan α2/2000 — motor servo AC teringan dalam rentang alpha standar Fanuc.

α1/3000 menghasilkan torsi kontinu 1N·m pada kecepatan terukur 3000rpm; α2/2000 menghasilkan 2N·m kontinu pada 2000rpm.

Keduanya menarik arus terukur dengan nyaman dalam amplop 3.0A SVU1-12. Motor di atas kelas α2 — α3, α6, dan yang lebih besar — memerlukan unit berikutnya dalam seri (SVU1-20, H102, 5.9A) atau yang lebih besar.

Q2: Bisakah SVU1-12 mendukung pulsa absolut dengan cadangan baterai?

Ya. Operasi pulsa absolut dengan cadangan baterai didukung melalui konektor baterai pada papan pengkabelan SVU1-12.

Baterai lithium mempertahankan posisi absolut yang tersimpan di pulsa motor selama daya mesin mati. Ketika tegangan baterai turun di bawah ambang batas pemantauan, CNC menghasilkan alarm BAT.

Baterai harus diganti sebelum benar-benar habis untuk menghindari hilangnya data posisi absolut — kejadian kehilangan data memerlukan prosedur pengembalian referensi penuh untuk membangun kembali posisi nol sumbu.

Q3: Bagaimana mode antarmuka Tipe A / Tipe B dipilih pada A06B-6089-H101?

Sakelar di panel depan SVU1-12 (di belakang penutup terminal) memilih antara Tipe A dan Tipe B.

Atur sakelar sebelum menghubungkan kabel antarmuka CNC dan sebelum daya dinyalakan.

Posisi sakelar harus sesuai dengan jenis antarmuka CNC — Tipe A untuk kontrol Seri 0-C, 15A, 16A, 18A; Tipe B untuk kontrol Seri 0-D, 0-MD, 15B, 16B, 18B, 21B.

Lampiran manual B-65192 merinci posisi sakelar spesifik untuk setiap jenis antarmuka.

Q4: Apa urutan diagnostik alarm yang benar untuk A06B-6089-H101 yang menunjukkan alarm arus berlebih?

Mulai dengan mematikan daya mesin dan melepaskan kabel daya U/V/W motor dari terminal output SVU1-12. Dengan kabel terlepas, nyalakan mesin dan lepaskan E-stop.

Jika alarm arus berlebih (biasanya ditampilkan sebagai Alarm 8 pada LED 7-segmen SVU) hilang, sumber kesalahan ada pada gulungan motor atau kabel motor — uji resistansi isolasi motor dari setiap terminal gulungan ke pentanahan pelindung (dapat diterima: beberapa ratus megaohm atau lebih tinggi).

Jika alarm tetap ada dengan kabel terlepas, kesalahan ada pada tahap output SVU1-12 dan unit memerlukan perbaikan atau penggantian.

Q5: Apakah A06B-6089-H101 dapat dipertukarkan dengan A06B-6079-H101 (SVM1-12, modul rel)?

Keduanya adalah penggerak kelas SVU/SVM1-12 dengan peringkat output 3.0A untuk kelas motor α1/α2 yang sama. Namun, keduanya tidak dapat dipertukarkan dalam arti fisik dan arsitektural.

A06B-6089-H101 adalah unit mandiri dengan terminal input AC sendiri dan catu daya terpasang; A06B-6079-H101 adalah modul yang dipasang di rel yang menarik daya dari bus DC PSM bersama. A06B-6089-H101 tidak dapat dihubungkan ke bus DC PSM, dan A06B-6079-H101 tidak dapat beroperasi tanpanya. Penggantian harus sesuai dengan jenis unit asli — SVU untuk SVU, SVM untuk SVM.
