Fanuc A06B-6093-H152 | Unit Penggerak Servo Seri Beta SVU-20 — Tautan I/O, Sumbu Tunggal, 200–240VAC, Output 5,9A, Berpendingin Udara, Seri Motor β

Gambaran Umum

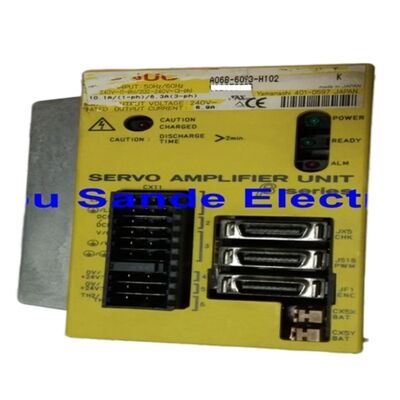

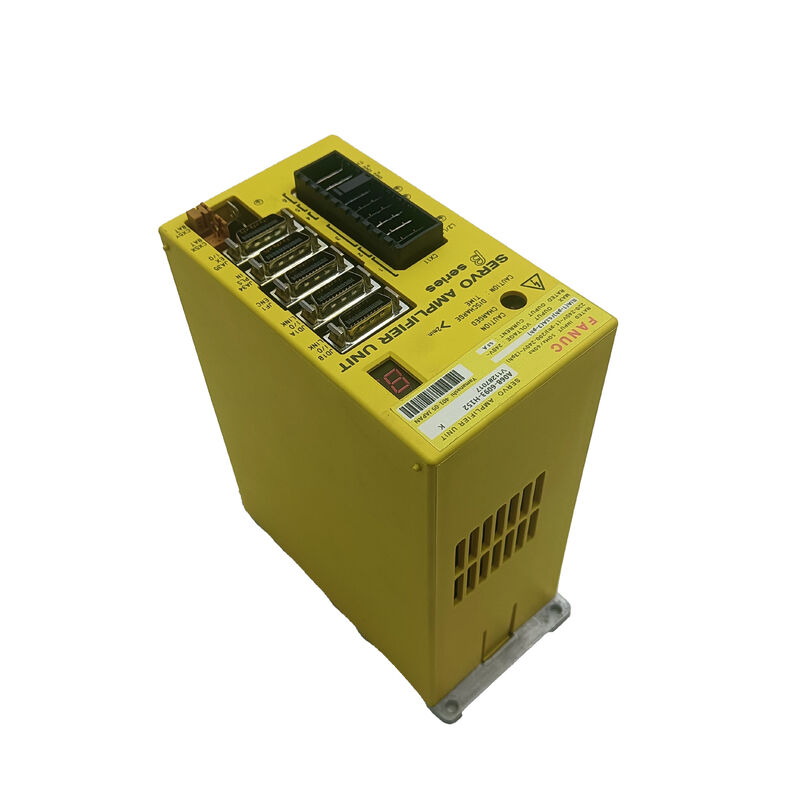

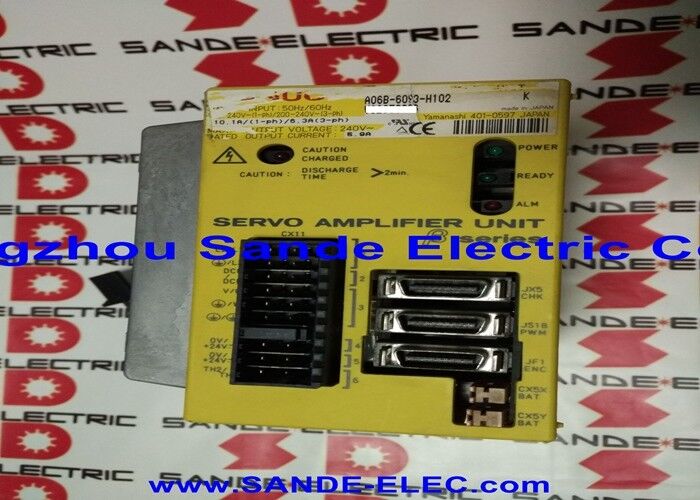

Fanuc A06B-6093-H152 adalah Unit Penguat Servo (SVU) seri Beta untuk kelas ukuran SVU-20, terhubung ke kontrol CNC Fanuc melalui antarmuka Tautan I/O.

Ini adalah penggerak servo mandiri — tidak seperti penguat seri alfa modular yang berbagi bus catu daya umum, SVU Beta menggabungkan penyearah dan catu daya bawaannya sendiri, menarik langsung dari jalur listrik AC.

Arsitektur mandiri ini memberi pembuat mesin fleksibilitas untuk menempatkan penggerak di mana pun tata letak fisik mesin memerlukannya, terlepas dari tumpukan penguat servo utama.

Dalam desain mesin perkakas CNC Fanuc, SVU Beta adalah penggerak standar untuk sumbu bantu dan periferal: pengindeksan turret pada mesin bubut CNC, penggerak majalah penukar alat otomatis, motor penggeser palet, meja putar sumbu keempat pada pusat pemesinan, dan pemosisian penyangga tetap.

Sumbu-sumbu ini berbagi karakteristik umum yang dirancang untuk SVU Beta — mereka memerlukan kontrol posisi dan output torsi yang akurat, tetapi mereka beroperasi pada daya kontinu yang lebih rendah daripada sumbu X/Y/Z/spindel utama, dan mereka mendapat manfaat dari kemasan yang hemat biaya dan ringkas dari seri Beta.

Antarmuka Tautan I/O membedakan H152 dari varian H112 dalam seri A06B-6093, yang menggunakan koneksi FSSB (Fanuc Serial Servo Bus) sebagai gantinya.

Penggerak yang terhubung Tautan I/O berkomunikasi melalui fungsi PMM (Power Mate Manager) di CNC, memungkinkan sumbu bantu diprogram dengan urutan M-code, perintah posisi, dan referensi kecepatan dalam program pemesinan utama tanpa memerlukan kartu pengontrol sumbu khusus di CNC.

Spesifikasi Utama

SVU Beta Mandiri — Daya Terintegrasi, Kebebasan Lokasi

Desain SVU (Servo Amplifier Unit) mengintegrasikan semua yang diperlukan untuk operasi penggerak servo — penyearah yang mengubah listrik AC menjadi tegangan bus DC, tahap output inverter IGBT, sirkuit kontrol rem, dan elektronik kontrol servo — ke dalam satu selungkup yang terhubung langsung ke suplai AC.

Ini secara fundamental berbeda dari desain SVM (Servo Amplifier Module) seri alfa, yang memerlukan PSM (Power Supply Module) terpisah untuk menyediakan bus DC bersama yang digunakan oleh modul SVM.

Bagi pembuat mesin, desain mandiri SVU berarti penggerak sumbu Beta dapat ditempatkan di lokasi mesin mana pun yang tersedia daya AC — dekat turret, bersebelahan dengan majalah ATC, atau di kotak kontrol satelit yang jauh dari kabinet listrik utama — dan terhubung ke CNC melalui satu kabel Tautan I/O daripada memerlukan kabel daya dan komunikasi dari instalasi seri alfa penuh di lokasi tersebut. Kemandirian ini adalah alasan rekayasa mengapa SVU Beta menjadi solusi standar untuk sumbu bantu terdistribusi.

Aplikasi Khas — Turret, ATC, Sumbu Keempat

A06B-6093-H152 dengan arus output 5,9A dan antarmuka Tautan I/O mewakili tingkat kemampuan spesifik yang sesuai untuk aplikasi SVU Beta yang paling umum:

Penggerak turret mesin bubut CNC memerlukan pengindeksan yang akurat hingga sepersepuluh derajat, torsi sedang untuk mengatasi gesekan penjepit turret, dan respons cepat terhadap perintah pengindeksan untuk meminimalkan waktu non-pemotongan.

SVU Beta menyediakan bandwidth loop posisi yang diperlukan untuk pengindeksan turret yang bersih dan cepat.

Penggerak majalah penukar alat otomatis pada pusat pemesinan memerlukan pemosisian saku yang tepat untuk pengambilan/penempatan alat, dengan torsi yang andal untuk menangani inersia majalah yang dimuat. Sirkuit kontrol rem bawaan SVU Beta mengelola deselerasi dan penahanan untuk posisi majalah yang berhenti.

Meja putar sumbu keempat menggunakan SVU Beta ketika beban dan persyaratan torsi meja berada dalam jangkauan motor Beta.

Untuk meja yang lebih berat yang memerlukan motor lebih besar, SVM seri alfa dengan koneksi FSSB biasanya ditentukan sebagai gantinya.FAQ

Q1: Apa perbedaan antara penggerak A06B-6093-H152 (Tautan I/O) dan A06B-6093-H112 (FSSB)?

Keduanya adalah penggerak sumbu tunggal SVU-20 Beta dengan peringkat daya yang identik. H152 menggunakan antarmuka Tautan I/O (Tipe B), berkomunikasi melalui fungsi PMM di CNC sebagai sumbu bantu.

H112 menggunakan FSSB (Fanuc Serial Servo Bus), terhubung sebagai sumbu yang dikontrol pada bus servo utama — ini memungkinkannya untuk berpartisipasi dalam interpolasi multi-sumbu sebagai sumbu CNC penuh. Pilih H152 untuk sumbu bantu yang dikontrol dengan urutan M-code; pilih H112 untuk sumbu yang perlu berinterpolasi dengan sumbu CNC lainnya dalam program pemesinan.

Q2: Apakah A06B-6093-H152 memiliki sirkuit kontrol rem internal?

Ya. Seri SVU Beta mencakup output kontrol rem bawaan yang mengelola rem penahan motor — mengaktifkan koil pelepas rem saat motor diberi daya dan diperintahkan untuk bergerak, dan melepaskannya (membiarkan rem mengunci) saat motor dihentikan atau saat daya dimatikan.

Sirkuit rem bawaan ini menyederhanakan pengkabelan untuk aplikasi turret dan ATC di mana rem elektromagnetik motor harus dikontrol secara sinkron dengan urutan pengaktifan/penonaktifan penggerak.

Q3: Motor Beta apa yang kompatibel dengan A06B-6093-H152?

Kelas SVU-20 berukuran untuk motor seri Beta yang lebih kecil termasuk β3/3000 (terukur 0,3kW, 3000rpm) dan β6/2000 (terukur 0,6kW, 2000rpm) di antara keluarga motor Beta rentang bawah hingga menengah.

Model motor spesifik harus dikonfigurasi dalam parameter penggerak — memuat set parameter yang benar memberi tahu penggerak jumlah kutub motor, jenis encoder, arus terukur, dan nilai spesifik motor lainnya. Menggunakan set parameter yang salah menghasilkan perilaku motor yang salah atau alarm kelebihan beban bahkan jika arus motor berada dalam kapasitas fisik penggerak.

Q4: Bisakah A06B-6093-H152 dihubungkan ke suplai satu fasa dalam instalasi 3 fasa?

Ya. SVU-20 ditentukan untuk suplai AC 1 fasa (220–240V, 10,1A input) dan 3 fasa (200–240V, 6,3A input).

Koneksi 3 fasa lebih disukai di lingkungan produksi karena menyeimbangkan arus suplai di seluruh fasa dan mengurangi penarikan arus satu fasa.

Untuk instalasi di mana hanya daya satu fasa yang tersedia di lokasi pemasangan penggerak, koneksi satu fasa mengoperasikan penggerak dengan kinerja output yang sama dengan arus input yang lebih tinggi. Ukuran kabel untuk suplai satu fasa harus memperhitungkan arus input 10,1A.

Q5: Di mana A06B-6093-H152 biasanya dipasang di mesin?

Desain mandiri SVU memungkinkan pemasangan yang fleksibel. Lokasi umum termasuk di dalam kabinet listrik utama di dekat penggerak servo lainnya, di kabinet satelit di dekat mekanisme turret atau ATC mesin, atau pada rel DIN di dalam struktur dasar mesin perkakas.

Fanuc menentukan bahwa SVU memerlukan jarak bebas minimum di atas dan di bawah unit untuk aliran udara pendingin — unit berpendingin udara dan mengandalkan konveksi alami atau aliran udara paksa melewati sirip heatsink.

Pada suhu sekitar di atas 45°C, pendinginan paksa direkomendasikan untuk menjaga penggerak dalam batas suhu operasinya.
