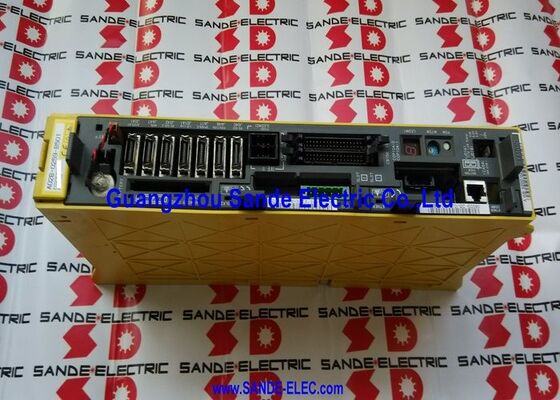

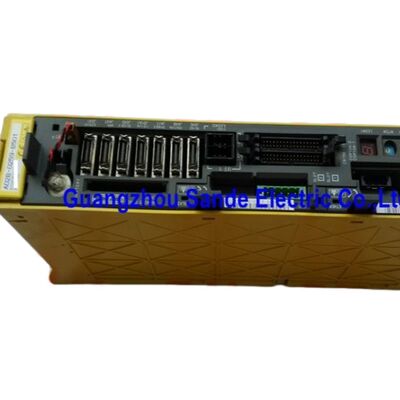

Modul Penguat Servo Fanuc A06B-6096-H101#H A06B6096H101#H A06B-6096-H101#H

Fanuc A06B-6096-H101#H | Modul Penguat Servo Alpha — SVM1-12, Sumbu Tunggal, FSSB Fiber Optik, 283–325V / 0.75kW, 3.0A / 230V Output

Tinjauan

The Fanuc A06B-6096-H101#H adalah varian SVM1-12 dalam seri modul penguat servo alpha FSSB Fanuc A06B-6096 — modul sumbu tunggal tingkat pemula dalam keluarga ini, dengan peringkat output berkelanjutan 3.0A dari input bus DC 0.75kW.

Nomor suku cadang lengkap A06B-6096-H101#H adalah cara Fanuc mengidentifikasi varian perangkat keras spesifik dari modul H101 ini, di mana akhiran #H menunjukkan revisi PCB kartu kontrol dan konfigurasi opsi tertentu yang membedakannya dari H101 dasar dalam instalasi spesifik mesin tertentu.

Saat mencari pengganti, nomor suku cadang lengkap termasuk akhiran #H harus dicocokkan, karena varian akhiran yang berbeda mungkin memiliki konfigurasi PCB atau status SRAM perangkat lunak yang berbeda yang spesifik untuk pembuatan asli mesin.

Sebagai SVM1-12, modul ini menempati kelas arus terkecil dalam keluarga SVM FSSB A06B-6096.

Sementara modul SVM alpha yang lebih besar menangani sumbu pemesinan utama — sumbu X/Y/Z yang menanggung gaya pemotongan dan beban inersia pekerjaan produksi — SVM1-12 dipilih untuk fungsi sumbu tambahan di mana motornya kecil, bebannya ringan, dan akurasi posisi daripada torsi tinggi yang berkelanjutan adalah persyaratan utama.

Meja putar kecil, penggerak orientasi sumbu C pada pusat permesinan bubut, sumbu pengindeksan majalah perkakas, dan tahap pemosisian tambahan adalah aplikasi alami untuk rentang output 3.0A SVM1-12.

Antarmuka serat optik FSSB (Fanuc Serial Servo Bus) menghubungkan modul ini ke cincin komunikasi servo CNC seri i, bersama dengan modul SVM lain yang dilengkapi FSSB di tumpukan drive yang sama.

Arsitektur berbasis cincin ini adalah keuntungan utama seri A06B-6096 dibandingkan seri PWM A06B-6079 yang lebih lama: rantai kabel serat optik menggantikan kabel PWM individual yang menghubungkan setiap sumbu secara independen ke CNC, mengurangi kerumitan pengkabelan kabinet dan memberikan kekebalan terhadap kebisingan melalui media optik.

Spesifikasi Utama

Akhiran #H — Apa Artinya untuk Pemesanan dan Penggantian

Dalam sistem penomoran suku cadang modul servo Fanuc, akhiran setelah tanda pagar (#) mengidentifikasi konfigurasi perangkat keras atau perangkat lunak tertentu dalam modul dasar. Untuk A06B-6096-H101#H, akhiran ini menunjukkan keadaan revisi PCB tertentu — kombinasi spesifik revisi papan pengkabelan, versi kartu kontrol, dan firmware apa pun yang berada di SRAM — yang ditentukan untuk pembuatan mesin atau periode produksi tertentu.

Saat mengganti A06B-6096-H101#H yang rusak pada mesin, pendekatan yang benar adalah mencocokkan nomor suku cadang lengkap termasuk akhiran #H.

Modul dasar (tanpa akhiran, atau dengan akhiran yang berbeda) memiliki peringkat listrik yang sama dan melakukan fungsi kontrol servo yang sama, tetapi mungkin memiliki revisi kartu kontrol atau konfigurasi SRAM yang berbeda.

Dalam sebagian besar skenario penggantian, perbedaan ini kecil dan transparan terhadap operasi mesin, tetapi untuk mesin dengan fungsi servo yang bergantung pada perangkat lunak tertentu atau untuk instalasi di mana pemasok asli menentukan akhiran yang tepat, #H harus ditentukan saat memesan.

Beberapa penyedia layanan memerlukan deposit SRAM yang dapat dikembalikan ketika pembaruan perangkat lunak yang spesifik untuk revisi akhiran ini perlu dimuat ke dalam modul pengganti.

Kompatibilitas Motor SVM1-12 — Kelas α1 dan α2

Motor α1/3000 menghasilkan torsi berkelanjutan 1N·m pada kecepatan terukurnya 3000rpm, menarik arus terukur yang nyaman dalam peringkat berkelanjutan 3.0A SVM1-12.

Motor α2/2000 naik menjadi 2N·m berkelanjutan pada 2000rpm — masih dalam batas 3.0A.

Ini adalah dua motor pendamping standar untuk SVM1-12 dalam panduan pemilihan motor sistem alpha Fanuc, dipilih untuk aplikasi di mana respons pemosisian cepat lebih penting daripada gaya tinggi yang berkelanjutan.

Dengan input hanya 0.75kW dari bus DC, SVM1-12 berkontribusi secara minimal terhadap perhitungan permintaan PSM total dalam tumpukan drive multi-modul apa pun.

Mesin yang menambahkan SVM1-12 ke instalasi yang ada dari modul SVM yang lebih besar hampir tidak mengubah pembebanan PSM — input 0.75kW adalah kontribusi minimum dari modul SVM alpha apa pun dalam seri ini.

Posisi Cincin FSSB dan Integrasi CNC

A06B-6096-H101#H terhubung ke cincin FSSB melalui input COP10A (serat optik dari modul sebelumnya atau CNC) dan output COP10B (ke modul berikutnya atau kembali ke CNC). Layar inisialisasi FSSB CNC menetapkan nomor sumbu ke modul ini berdasarkan posisi fisiknya dalam cincin — nomor sumbu ini mengikat drive ke set parameter CNC untuk sumbu tersebut.

Saat mengganti modul, posisi cincin harus dipertahankan sehingga penetapan nomor sumbu dan parameter tetap konsisten.

Profil sempit 60mm memungkinkan SVM1-12 pas di samping modul SVM dengan lebar lebih besar pada rel drive alpha yang sama tanpa membuang ruang kabinet.

Dalam mesin tiga sumbu di mana satu sumbu adalah SVM1-12 dan dua lainnya adalah modul SVM selebar 60mm atau lebih, H101#H menempati alokasi rel minimum yang mungkin untuk fungsi sumbunya.

FAQ

Q1: Apa yang secara spesifik diidentifikasi oleh akhiran #H, dan apakah itu memengaruhi kinerja modul?

The #H menunjukkan konfigurasi revisi perangkat keras spesifik dari A06B-6096-H101 — terutama revisi PCB kartu kontrol dan konten SRAM terkaitnya. Kinerja listrik, peringkat arus, dan fungsi kontrol servo identik dengan H101 dasar.

The #H dapat mengaktifkan atau mengkonfigurasi fitur perangkat lunak servo spesifik yang relevan dengan versi CNC mesin.

Untuk sebagian besar tujuan penggantian standar, varian #H dapat dipertukarkan secara fungsional dengan varian akhiran H101 lainnya; namun, ketika dokumentasi mesin menentukan A06B-6096-H101#H, memesan akhiran yang tepat adalah pendekatan teraman, terutama jika penyetelan servo mesin sangat terkait dengan revisi SRAM spesifik.

Q2: Bisakah A06B-6096-H101#H menggantikan modul A06B-6079-H101 (PWM Tipe A/B) yang lebih lama?

Tidak — kedua modul ini berbagi penunjukan SVM1-12 dan peringkat listrik yang identik (3.0A, 0.75kW, 283–325V) tetapi menggunakan antarmuka CNC yang sama sekali berbeda.

A06B-6096-H101#H berkomunikasi melalui serat optik FSSB untuk kontrol seri i; A06B-6079-H101 menggunakan PWM Tipe A atau B untuk kontrol non-i Seri 15/16/18/21.

Konektor FSSB fisik pada modul #H tidak memiliki padanan pada versi A06B-6079. Mesin dengan antarmuka sumbu CNC PWM tidak dapat menggunakan modul FSSB, dan sebaliknya.

Q3: Motor servo alpha apa yang secara spesifik dicocokkan dengan A06B-6096-H101#H?

Pasangan motor standar untuk SVM1-12 pada 3.0A adalah α1/3000 (1N·m, 3000rpm) dan α2/2000 (2N·m, 2000rpm).

Motor alpha rangka kecil ini digunakan pada sumbu pemosisian ringan — sumbu C pada pusat permesinan bubut kecil, orientasi kepala perkakas putar, sistem pengindeksan palet atau benda kerja kecil, dan tugas pemosisian torsi rendah serupa.

Motor di kelas α3 ke atas menarik lebih dari 3.0A berkelanjutan pada torsi terukur penuh dan memerlukan SVM1-20 (A06B-6096-H102, 5.9A) atau yang lebih besar.

Q4: Alarm FSSB apa yang secara spesifik muncul pada modul ini?

Alarm L (diskoneksi FSSB di COP10A) menunjukkan hilangnya sinyal input serat optik — periksa konektor COP10A dan kabel masuk dari kontaminasi atau kerusakan. Alarm U (diskoneksi FSSB di COP10B) menunjukkan masalah dengan segmen cincin output — periksa COP10B dan kabel ke modul berikutnya.

Untuk kesalahan output servo, Alarm 8 menunjukkan kelebihan arus sumbu L atau alarm IPM — putuskan kabel motor dan verifikasi resistansi isolasi motor (dapat diterima: beberapa ratus megaohm ke tanah) sebelum mengutuk modul.

Semua penanganan alarm FSSB mengikuti prosedur diagnostik alarm servo FSSB seri i standar yang berlaku untuk generasi CNC mesin.

Q5: Apakah pembaruan perangkat lunak (SRAM) diperlukan saat memasang A06B-6096-H101#H pengganti?

Mungkin saja. Konten SRAM kartu kontrol menyimpan parameter perangkat lunak servo yang spesifik untuk konfigurasi modul. Ketika modul pengganti memiliki revisi SRAM yang berbeda dari yang asli, prosedur komisioning Fanuc mengharuskan pemuatan konten SRAM yang benar untuk varian akhiran spesifik.

Beberapa penyedia layanan menyimpan konten SRAM ini dalam inventaris mereka dan menyertakan pembaruan sebagai bagian dari proses rekondisi; yang lain memerlukan deposit yang dapat dikembalikan untuk menutupi layanan pemuatan SRAM. Sebelum memasang pengganti, konfirmasikan dengan penyedia layanan bahwa versi SRAM #H dimuat dengan benar dan diverifikasi pada modul pengganti sebelum pemasangan.
