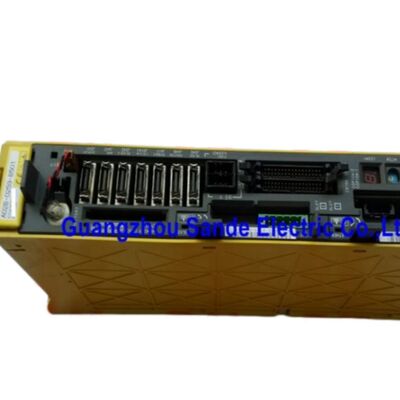

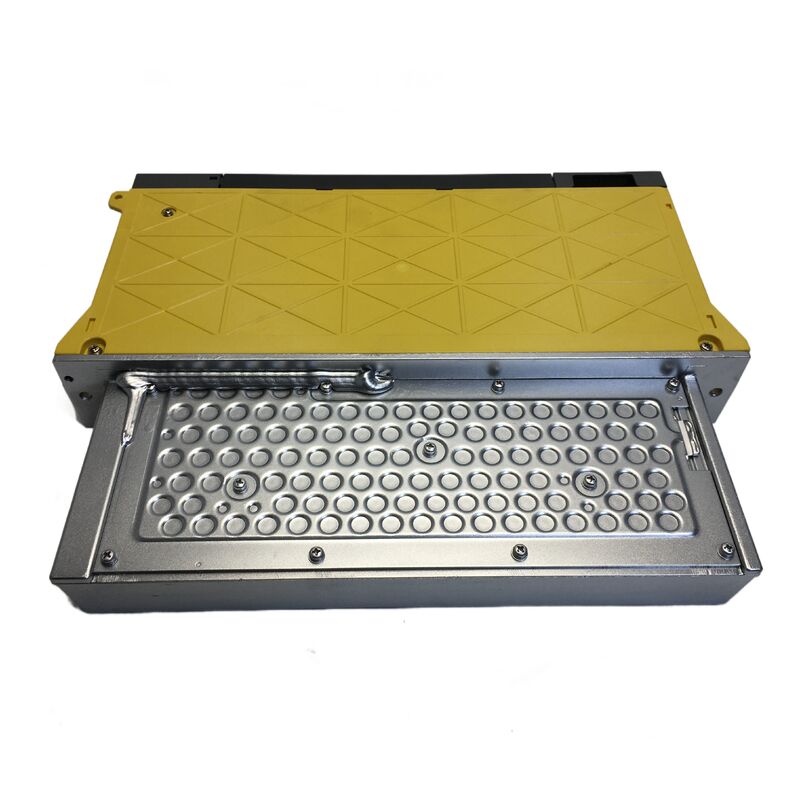

Modul Penguat Servo Fanuc A06B-6096-H102 A06B6096H102 A06B-6096-H102

FANUC A06B-6096-H102 Alpha Servo Amplifier Module SVM1-20

Gambaran umum

PeraturanFANUC A06B-6096-H102adalahModul penguat servo seri AlphaditunjukSVM1-20untukAntarmuka FSSBDalam bagian pemesanan seri input 200-V FANUC, ia terdaftar sebagai standar1 sumbumodul dengan dimensi eksternal380 × 60 × 172 mm, menjadikannya salah satu unit sumbu tunggal yang lebih kompak dalam keluarga.

Format yang kompak adalah salah satu alasan model ini tetap praktis dalam pekerjaan penggantian lapangan.

Ini cukup kecil untuk lemari kontrol yang disusun erat, tetapi masih termasuk dalam kelas servo amplifier yang jelas dalam jajaran resmi FANUC.Itu yang penting.: ini adalah amplifikasi Alpha / FSSB khusus, bukan drive generik dengan rumah yang sama.

Parameter utama

Profil Teknis

Dalam tabel spesifikasi individu FANUC,SVM1-20terkait dengan contoh motor yang berlaku seperti:αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, dan β6/2000Tabel yang sama menetapkanarus output nominal 5,9 Armsdan aBatas arus nominal 20 Apuntuk kelas model ini.

Spesifikasi SVM umum FANUC juga mengidentifikasi metode kontrol sebagaikontrol sinus-wave PWM dengan transistor (IGBT) bridge.

Itu memberikan H102 posisi teknis yang mudah dalam kisaran. ini servo amplifier kelas 20 sumbu tunggal dimaksudkan untuk sesuai sesuai aplikasi Alpha / FSSB,dengan detail spesifikasi resmi yang cukup untuk membuatnya berguna untuk tinjauan teknik tanpa melebih-lebihkan apa pun yang manual itu sendiri tidak mengatakan.

Konteks Aplikasi dan Penggantian

Kasus penggunaan yang paling kuat untuk A06B-6096-H102 adalah penggantian langsung dalam sistem FANUC yang sudah dipasang yang sudah menggunakan keluarga antarmuka dan kelas amplifier yang sama.

Ketika tujuannya adalah untuk mengembalikan operasi mesin dengan bersih,Menjaga sebutan model asli dan jenis antarmuka sejajar biasanya lebih berharga daripada mencoba menyesuaikan modul yang berbeda ke dalam kabinet.

Karena ini secara resmi diidentifikasiSVM1-20 FSSBModul ini sangat cocok untuk memperbaiki persediaan, membangun kembali proyek, dan pesanan layanan di mana pencocokan nomor bagian yang akurat adalah bagian dari pengendalian risiko.

Bagi pembeli teknis, kelas dan contoh motor resmi saat ini membuat H102 lebih mudah untuk divalidasi daripada setara pasar barang bekas yang tidak jelas.

FAQ

Q1: Apa nama resmi FANUC A06B-6096-H102?
FANUC mengidentifikasi model ini sebagaiSVM1-20, amodul penguat servo Alpha sumbu tunggaldenganAntarmuka FSSBNama itu penting karena mendefinisikan kelas amplifier dan keluarga komunikasi yang dimiliki.

Pertanyaan 2: Kelas mana yang dimiliki SVM1-20 saat ini?
Dalam tabel spesifikasi individu FANUC,SVM1-20ditampilkan denganarus output nominal 5,9 Armsdan aBatas arus nominal 20 ApUntuk pekerjaan servis mesin, yang jelas memisahkannya dari unit kelas 40 dan kelas 80 yang lebih besar dalam keluarga produk yang sama.

T3: Motor apa yang secara resmi terdaftar sebagai contoh yang berlaku untuk model ini?
Daftar manualαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, dan β6/2000sebagai contoh motor yang berlaku di bawah kelompok SVM1-20.

Itu berguna untuk tinjauan teknis awal, terutama ketika pembeli perlu memverifikasi apakah amplifier berada di kelas motor yang tepat sebelum beralih ke dokumentasi khusus mesin.

T4: Mengapa nomor pesanan yang tepat penting untuk H102?
Karena tabel pemesanan FANUC membedakan model amplifier berdasarkan antarmuka dan kelas output.A06B-6096-H102adalah secara khususFSSBversi dariSVM1-20, sehingga menggunakan nomor urutan yang tepat membantu melindungi dari ketidakcocokan antarmuka dan pemecahan masalah yang tidak perlu selama instalasi.

T5: Apa yang harus diperiksa sebelum mengganti amplifier ini?
Tim layanan harus memverifikasi nomor pesanan yang dipasang, antarmuka sistem, perpaduan motor yang dimaksudkan, dan ruang lemari yang tersedia untuk penggantian.

FANUC juga memperingatkan pengguna untuk mengkonfirmasi bahwa kombinasi motor dan amplifier sesuai dan bahwa parameter yang valid ditentukan,karena ketidakcocokan dapat mencegah operasi normal dan dapat merusak unit.
