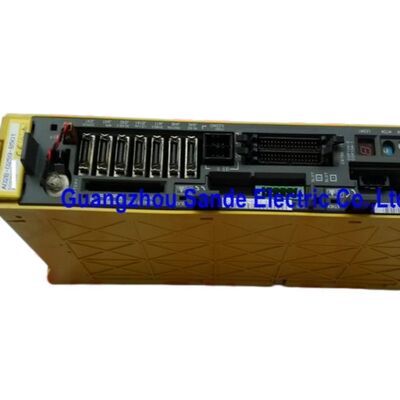

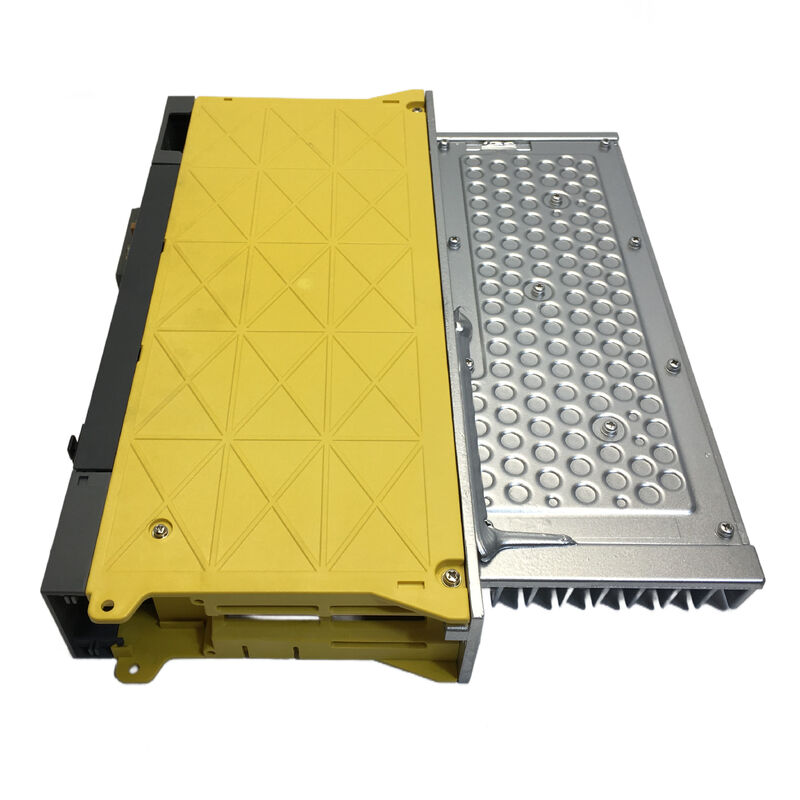

Modul Penguat Servo Fanuc A06B-6096-H104 A06B6096H104 A06B-6096-H104

FANUC A06B-6096-H104 Modul Servo Amplifier Alpha SVM1-40L

Gambaran umum

PeraturanFANUC A06B-6096-H104adalahModul penguat servo seri Alphasecara resmi terdaftar sebagaiSVM1-40LdenganAntarmuka FSSBDalam informasi pemesanan FANUC untuk seri input 200-V, model ini ditunjukkan sebagai amplifier 1-sumbu standar dengan dimensi eksternal380 × 60 × 307 mm.

Yang memberi tahu Anda dua hal segera. Pertama, ini adalah modul satu sumbu, yang membuatnya cocok untuk desain mesin di mana satu amplifier didedikasikan untuk satu saluran servo.

Kedua, ia berada dalam bingkai 40L yang lebih besar dalam keluarga SVM1, sehingga bukan unit terkecil dalam kisaran dan harus dipilih untuk pencocokan model yang sebenarnya, bukan hanya karena penampilan saja.

Parameter utama

Profil Teknis

Dalam tabel spesifikasi individu FANUC,SVM1-40Lterkait dengan contoh motor yang berlaku termasukα3/3000, α6/2000, α12/2000, α22/1500, dan αC22/1500.

Tabel yang sama memberikanarus output nominal 12,5 Armsdan aBatas arus nominal 40 ApFANUC juga mencantumkan metode kontrol SVM yang umum sebagaikontrol sinus-wave PWM dengan transistor (IGBT) bridge.

Dari perspektif halaman produk, yang membuat H104 lebih mudah untuk posisi jujur. itu bukan hanya servo amplifier; itu adalah modul Alpha satu sumbu yang ditentukan dalam kelas 40L,Dibangun untuk aplikasi servo CNC di mana kemampuan arus yang dapat diprediksi dan masalah penggabungan sistem yang benarPembeli yang melihat bagian ini biasanya memecahkan kebutuhan sisi mesin yang nyata, tidak menelusuri katalog abstrak.

Aplikasi dan Nilai Layanan

A06B-6096-H104 bekerja terbaik sebagai pengganti yang tepat dalam sistem servo FANUC yang sudah dirancang di sekitarFSSBarsitektur.

Ketika sebuah mesin telah dibangun di sekitar struktur komunikasi, tujuan praktisnya bukan untuk menggantikan sesuatu yang dekat. Tujuannya adalah untuk menyesuaikan kelas amplifier yang benar,mempertahankan desain kontrol asli, dan mengembalikan poros ke operasi yang stabil tanpa kabel ulang yang tidak perlu atau kebingungan parameter.

Untuk pengadaan teknis, nilai dari model ini adalah kejelasan. manual FANUC mengidentifikasi kerangka, tipe antarmuka, kelas output-arus, dan contoh motor yang berlaku.Itu memberi para insinyur informasi yang cukup mendasar untuk memverifikasi apakah amplifier yang dipasang dan target penggantian benar-benar milik keluarga listrik yang sama.

FAQ

Q1: Apa nama resmi model A06B-6096-H104?
Daftar FANUCA06B-6096-H104sebagaiSVM1-40L, yang berarti itu adalahmodul servo amplifier sumbu tunggaldalam seri Alpha menggunakanAntarmuka FSSBPenunjukan itu adalah titik referensi utama untuk menyamakan bagian selama layanan atau penggantian.

Q2: Kelas output apa yang amplifier ini milik?
Menurut tabel spesifikasi individu FANUC,SVM1-40Ldiberikan suatuarus output nominal 12,5 Armsdan aBatas arus nominal 40 Ap.

Dalam istilah industri, yang menempatkan di kelas 40 kelompok penguat sumbu tunggal daripada unit kelas 20 yang lebih kecil.

T3: Motor apa yang secara resmi ditampilkan dengan SVM1-40L dalam manual?
Manual FANUC mencantumkan contoh motor yang berlaku termasukα3/3000, α6/2000, α12/2000, α22/1500, dan αC22/1500.

Itu tidak berarti setiap keputusan aplikasi harus dibuat dari daftar pendek saja, tetapi itu menunjukkan kelas motor yang dimaksudkan dan memberi pembeli titik awal yang kuat untuk pemeriksaan kompatibilitas.

T4: Mengapa antarmuka FSSB penting ketika membeli model ini?
Karena FANUC memisahkan nomor pemesanan amplifier berdasarkan keluarga antarmuka di bagian pemesanan resmi.

A06B-6096-H104adalah secara khususFSSB-interfaceversi, sehingga menggunakan bagian yang tepat yang cocok antarmuka membantu menghindari masalah instalasi dan melestarikan metode komunikasi CNC dirancang untuk digunakan.

T5: Apa yang harus diverifikasi tim pemeliharaan sebelum memasang H104 pengganti?
Mereka harus mengkonfirmasi nomor pemesanan yang dipasang, jenis antarmuka CNC, perpaduan motor yang dimaksudkan, dan pas fisik di lemari.

FANUC juga memperingatkan pengguna untuk memastikan kombinasi motor/amplifier sesuai dan bahwa parameter yang valid ditetapkan,karena kombinasi yang salah dapat menghentikan sistem dari operasi normal dan dapat merusak amplifier.
