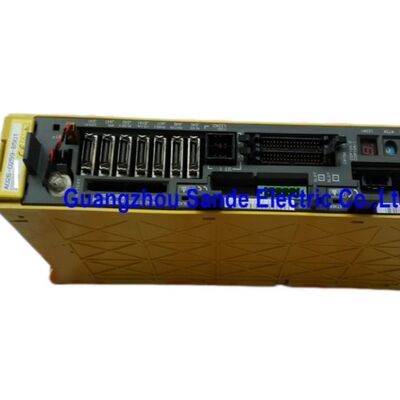

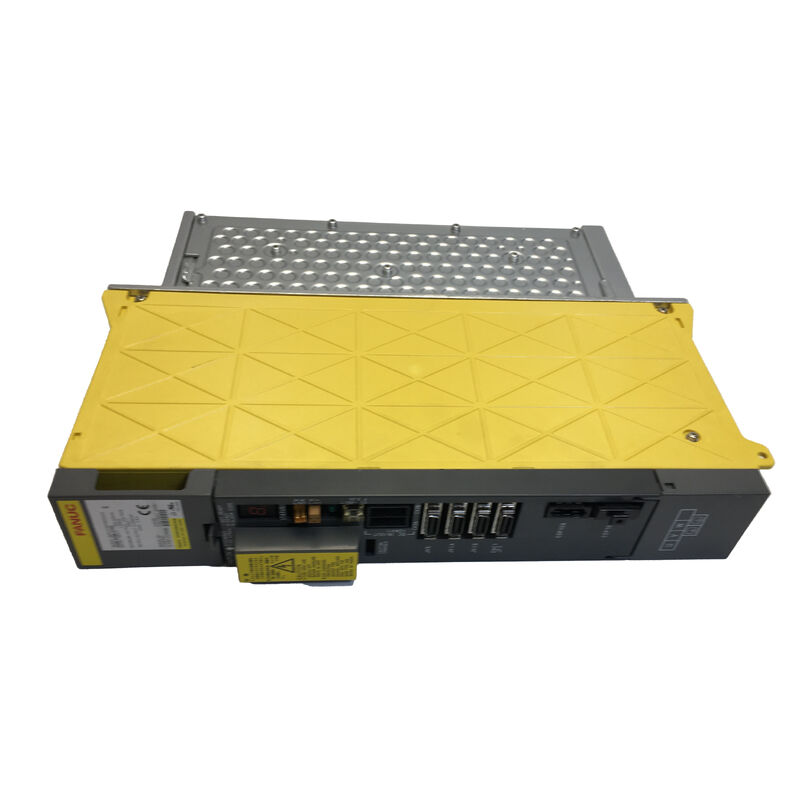

FANUC A06B-6096-H205 Modul Penguat Servo Alpha SVM2-20/40

Gambaran Umum

FANUC A06B-6096-H205 adalah modul penguat servo 2-sumbu dalam seri Alpha, yang diidentifikasi dalam manual deskripsi FANUC sebagai SVM2-20/40 untuk antarmuka FSSB. Dalam bagian pemesanan resmi untuk seri input 200-V, modul ini terdaftar sebagai modul standar dengan dimensi eksternal 380 × 60 × 307 mm, yang menempatkannya dalam kelas penguat multi-sumbu ringkas yang digunakan di mana ruang kabinet dan integrasi sumbu yang rapi sama-sama penting.

Ini adalah jenis modul yang biasanya dicari pembeli ketika mesin tidak memerlukan retrofit besar, tetapi penggantian yang benar, sama persis, yang sesuai dengan arsitektur drive asli.

Dalam hal servis praktis, itu lebih penting daripada bahasa "kinerja tinggi" yang umum.

Modul SVM2 yang benar memulihkan struktur sumbu yang dimaksudkan, menjaga kabel dan logika antarmuka selaras dengan sistem asli, dan mengurangi risiko mengubah penggantian suku cadang menjadi masalah komisioning.

Parameter Utama

Profil Teknis

Manual FANUC mengelompokkan SVM2-20/40 di bawah tabel spesifikasi modul servo individual dalam seri input 200-V, dan konvensi penamaan konsisten dengan pengaturan dua sumbu berkapasitas campuran.

Dalam set manual yang sama, tabel pembuangan panas menunjukkan A06B-6096-H205 dengan contoh pasangan motor αC12/2000 dan αC22/1500, yang berguna untuk memahami kelas kombinasi sumbu yang didukung oleh penguat ini.

FANUC juga menyatakan, sebagai spesifikasi SVM umum, bahwa metode kontrol sirkuit utama adalah kontrol PWM gelombang sinus dengan jembatan transistor (IGBT).

Apa yang membuat model ini berharga secara komersial bukan hanya karena dua sumbu, tetapi karena menggabungkan dua kelas servo yang berbeda dalam satu jejak modul.

Itu sering kali yang dibutuhkan oleh platform mesin FANUC lama: satu badan penguat, dua saluran servo terkoordinasi, dan tata letak kabinet yang sudah dirancang di sekitar format itu. Bagi tim pemeliharaan, itu berarti perencanaan penggantian yang lebih cepat dan lebih sedikit kejutan selama instalasi.

Konteks Aplikasi dan Penggantian

Bagi pengguna industri, titik keputusan sebenarnya adalah kompatibilitas. Penguat dua sumbu tidak dapat dipertukarkan hanya karena unit lain terlihat serupa atau memiliki awalan keluarga yang sama. Manual FANUC sendiri menekankan pemilihan penguat yang sesuai untuk antarmuka antara CNC dan SVM, yang sangat penting di sini karena A06B-6096-H205 adalah versi FSSB dari keluarga modul.

Dalam mesin yang berfungsi, penguat ini biasanya dipilih oleh teknisi dan pembeli suku cadang yang perlu mempertahankan distribusi sumbu asli dan menghindari pengubahan topologi kontrol yang ada.

Itu membuatnya cocok untuk inventaris perbaikan, proyek pembangunan kembali mesin, dan lingkungan produksi di mana biaya waktu henti jauh lebih tinggi daripada biaya pengadaan model yang sama persis.

FAQ

Q1: Apa sebenarnya A06B-6096-H205 dalam jajaran FANUC?
Ini adalah modul penguat servo 2-sumbu seri Alpha yang terdaftar oleh FANUC sebagai SVM2-20/40 dengan antarmuka FSSB dalam seri input 200-V.

Penunjukan resmi itu penting karena memberi tahu Anda bahwa ini bukan penguat sumbu tunggal generik, tetapi modul dua sumbu campuran yang dimaksudkan untuk sesuai dengan arsitektur komunikasi drive dan CNC tertentu.

Q2: Mengapa penunjukan "20/40" penting?
Dalam tata letak spesifikasi FANUC, SVM2-20/40 muncul dalam tabel spesifikasi individu yang dikelompokkan dengan cara yang selaras dengan format dua sumbu berkapasitas campuran, dan tabel pembuangan panas memberikan contoh pasangan resmi αC12/2000 dan αC22/1500 untuk nomor pemesanan yang tepat ini.

Bagi seorang insinyur atau pembeli, itu lebih berguna daripada label penjualan karena menunjukkan bahwa modul tersebut termasuk dalam kelas sumbu ganda dengan kapasitas saluran yang berbeda daripada dua output yang identik.

Q3: Apakah modul ini hanya untuk sistem FSSB?
Ya, berdasarkan bagian pemesanan FANUC, A06B-6096-H205 adalah versi antarmuka FSSB dari SVM2-20/40.

Itu penting selama penggantian karena nomor pemesanan seri 6096 dipisahkan dari varian antarmuka lain dalam manual, jadi keluarga antarmuka yang benar harus dicocokkan sebelum pembelian atau instalasi.

Q4: Apa yang harus diperiksa sebelum mengganti A06B-6096-H205?
Nomor suku cadang yang terpasang, jenis antarmuka, susunan sumbu asli mesin, dan ruang kabinet semuanya harus diperiksa terlebih dahulu. FANUC juga mencatat bahwa pengguna harus memastikan kombinasi motor/penguat sesuai dan bahwa parameter yang valid ditentukan, karena ketidakcocokan dapat mencegah operasi normal dan dapat merusak penguat.

Q5: Mengapa model ini berguna dalam pemeliharaan CNC lama?
Karena memungkinkan mesin mempertahankan struktur penguat dua sumbu aslinya tanpa mendesain ulang kabinet atau mengubah antarmuka komunikasi.

Dalam pekerjaan pemeliharaan yang sebenarnya, itu sering berarti pemulihan yang lebih cepat, lebih sedikit pengkabelan ulang, dan kemungkinan lebih kecil terjadinya kesalahan sekunder setelah instalasi, terutama pada mesin yang dibangun di sekitar topologi servo FSSB asli.
