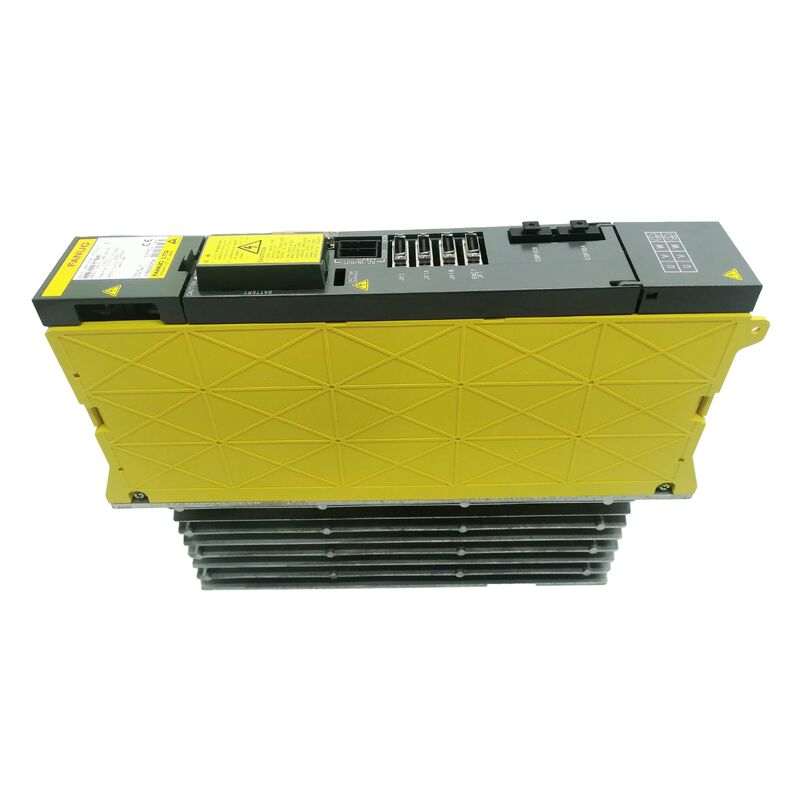

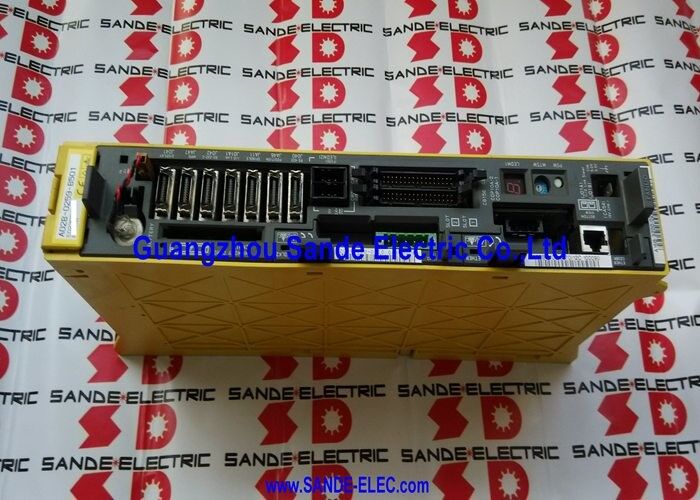

Modul Penguat Servo Fanuc A06B-6096-H208 A06B6096H208 A06B-6096-H208

Fanuc A06B-6096-H208 | Modul Servo Alpha SVM2-80/80 — 2-Sumbu, 18,7A Per Sumbu, 283–325V, 9,5kW, Antarmuka FSSB, Dua Transistor 150A, Kompatibel dengan Motor Alpha 12/2000 dan 22/2000

Gambaran Umum

The Fanuc A06B-6096-H208 adalah SVM2-80/80 — modul servo alpha dua sumbu yang memberikan arus keluaran terukur kontinu 18,7A pada masing-masing dari dua sumbu independen, menarik daya operasinya dari bus DC PSM pada total 9,5kW.

Pada 18,7A per sumbu, SVM2-80/80 menggerakkan motor alpha kelas 12/2000 dan 22/2000 — motor yang mampu menghasilkan keluaran terukur kontinu 1,2kW hingga 2,2kW, umumnya digunakan untuk sumbu utama (X, Y, Z) pada pusat permesinan ukuran sedang, pusat pembubutan, dan mesin tujuan khusus multi-sumbu.

Dua modul transistor 150A di dalamnya memberikan SVM2-80/80 kemampuan arus puncak yang substansial. Setiap transistor melayani satu sumbu: transistor 150A untuk keluaran terukur 18,7A memberikan rasio puncak-ke-kontinu internal modul yang mengakomodasi profil akselerasi agresif tanpa trip perlindungan transistor.

Motor servo alpha 22/2000, salah satu pasangan motor tipikal untuk modul ini, dapat menuntut 40–50A dari drive selama akselerasi keras — transistor 150A menangani transien ini dengan margin, sementara 18,7A terukur mengatur pemuatan termal kontinu.

Antarmuka serat optik FSSB (Fanuc Serial Servo Bus) menempatkan SVM2-80/80 dalam arsitektur drive generasi 16i/18i.

Di mana A06B-6079-H208 yang setara akan menggunakan antarmuka serial listrik Tipe A atau Tipe B untuk berkomunikasi dengan kartu servo CNC generasi lama, A06B-6096-H208 terhubung melalui kabel serat optik ke kartu FSSB CNC.

Keluaran motor, transistor internal, dan koneksi bus DC identik antara kedua lini produk; hanya jalur komunikasi CNC yang berubah.

Spesifikasi Utama

Dua Varian Papan Pengkabelan — Penting Saat Pemesanan

A06B-6096-H208 diproduksi dengan dua spesifikasi papan pengkabelan yang berbeda: A16B-2203-0594 dan A16B-2202-0774.

Papan-papan ini tidak dapat dipertukarkan satu sama lain; mereka memiliki konfigurasi sirkuit dan geometri koneksi yang berbeda. Kedua papan muncul dalam proses produksi SVM2-80/80, dan perbedaan di antara keduanya memengaruhi sumber penggantian.

Untuk pembelian pertukaran spesifik mesin, pendekatan termudah adalah memotret nomor suku cadang papan pengkabelan pada unit asli sebelum dilepas dari layanan, kemudian konfirmasikan bahwa unit pengganti membawa papan yang sama.

Jika unit asli telah dilepas dan nomor papan tidak diketahui, spesialis dengan stok fisik kedua varian dapat memandu identifikasi dari nomor seri mesin dan tanggal komisioning.

Memasang varian papan pengkabelan yang salah akan menghasilkan modul yang menghasilkan alarm atau gagal inisialisasi dengan benar — bukan konsekuensi dari unit yang rusak, tetapi dari ketidaksesuaian spesifikasi.

Masalah dua varian ini adalah karakteristik yang diketahui dari seri SVM2-80/80 dan patut diperhatikan oleh perencana pemeliharaan mana pun yang membangun strategi suku cadang untuk mesin yang menggunakan modul ini.

Pasangan Motor — Apa yang Sebenarnya Digerakkan oleh 18,7A

Peringkat kontinu 18,7A dicocokkan dalam panduan pemilihan motor Fanuc dengan motor alpha kelas torsi dan kecepatan 12/2000 dan 22/2000.

Alpha 12/2000 memberikan keluaran terukur sekitar 1,2kW pada 2000 rpm; alpha 22/2000 memberikan sekitar 2,2kW pada kecepatan terukur yang sama.

Ini adalah motor sumbu umpan standar untuk pusat permesinan kelas menengah — cukup ringkas untuk muat dalam susunan turret CNC lathe atau kolom pusat permesinan yang khas, namun cukup kuat untuk menahan gaya pemotongan permesinan tingkat produksi pada benda kerja baja dan aluminium.

SVM2-80/80 juga terdaftar kompatibel dengan motor alpha 6/3000 — motor kelas 6Nm yang dioptimalkan untuk operasi 3000 rpm.

Motor ini menawarkan torsi lebih rendah daripada 22/2000 tetapi kecepatan lebih tinggi, cocok untuk aplikasi di mana kecepatan gerakan cepat dan pemosisian lebih penting daripada torsi pemotongan berkelanjutan.

Peringkat keluaran 18,7A yang sama di SVM2-80/80 digunakan karena permintaan arus puncak motor alpha 6/3000 selama akselerasi pada 3000 rpm sebanding.

Posisi Rantai FSSB dan Sumbu Berjenjang

Dalam pusat permesinan tipikal dengan sumbu X, Y, Z, dan B atau C, rantai FSSB mungkin berjalan: CNC → SVM2-80/80 (X, Y) → SVM1-80 atau SVM2-40/40 (Z, B) → akhir rantai.

Setiap modul terhubung ke modul berikutnya melalui kabel jumper serat optik pendek pada konektor FSSB di sisi modul atau panel belakang. CNC mengenali setiap sumbu berdasarkan posisinya dalam rantai FSSB dan nomor sumbu yang ditetapkan selama pengaturan sistem.

SVM2-80/80 pengganti harus diposisikan di lokasi rantai yang sama dengan aslinya; jika tidak, set parameter servo CNC akan menetapkan parameter sumbu yang salah ke setiap saluran.

Kabel serat optik dalam rantai FSSB adalah pertimbangan pemeliharaan yang memerlukan perhatian bersama dengan modul drive itu sendiri.

Konektor serat optik sensitif terhadap kontaminasi — cairan pendingin, kabut oli, dan partikel logam dari permesinan dapat melapisi konektor dan melemahkan sinyal optik di bawah ambang batas, menghasilkan alarm komunikasi sumbu yang terlihat identik dengan kegagalan drive.

Memeriksa dan membersihkan konektor FSSB dengan alat pembersih optik yang sesuai sebelum menyatakan modul drive rusak akan menghemat pertukaran yang tidak perlu.

FAQ

Q1: SVM2-80/80 memiliki dua sumbu yang diberi peringkat masing-masing 18,7A. Bisakah kedua sumbu ini beroperasi secara bersamaan pada arus terukur penuh, atau apakah daya bus 9,5kW membatasi operasi simultan?

Kedua sumbu dapat beroperasi secara bersamaan pada keluaran terukur 18,7A mereka. Daya bus total 9,5kW mencerminkan keluaran terukur simultan dari kedua sumbu digabungkan.

Pada 18,7A masing-masing ke suplai motor 230V, setiap sumbu menghasilkan sekitar 4,3kW, dengan total sekitar 8,6kW — dalam peringkat daya bus 9,5kW dengan margin untuk kerugian dan transien puncak.

Modul ini dirancang untuk operasi dua sumbu simultan; ini adalah kasus penggunaan utamanya dalam konfigurasi permesinan dua sumbu.

Q2: Bisakah A06B-6096-H208 dihubungkan ke bus DC yang sama dengan A06B-6079-H208 di mesin yang sama?

Tidak. Modul SVM A06B-6096 (FSSB) dan A06B-6079 (Tipe A/B) tidak kompatibel secara elektrik pada bus DC yang sama. Lebih praktis, sebuah mesin memiliki satu CNC dengan satu jenis antarmuka servo — ia memiliki kemampuan FSSB (memerlukan A06B-6096) atau Tipe A/B (memerlukan A06B-6079).

Mencampur kedua jenis modul dalam rak drive yang sama bukanlah konfigurasi yang didukung.

Q3: Satu sumbu SVM2-80/80 menunjukkan alarm tetapi sumbu lainnya berfungsi. Apakah seluruh modul harus ditukar, atau hanya sumbu yang terpengaruh yang dapat diperbaiki?

Jika kesalahan didiagnosis pada modul transistor 150A yang melayani sumbu yang gagal, transistor tersebut dapat diganti secara terpisah — kedua transistor adalah suku cadang yang dapat diganti.

Jika kesalahan ada pada papan pengkabelan atau kartu kontrol, ini tidak tersedia secara terpisah, dan pertukaran unit utuh atau perbaikan papan spesialis diperlukan.

Penggantian transistor tunggal oleh teknisi yang kompeten dengan suku cadang yang benar adalah perbaikan yang hemat biaya ketika kesalahan terisolasi pada transistor keluaran.

Mengganti transistor tanpa mengidentifikasi akar penyebabnya (kesalahan lilitan motor yang merusak transistor) berisiko kegagalan komponen baru segera berulang.

Q4: Baterai apa di dalam SVM2-80/80 yang memerlukan penggantian berkala, dan apa yang terjadi jika tidak diganti?

SVM2-80/80 berisi baterai cadangan yang memelihara data posisi absolut pada pulse coder motor yang terhubung saat daya mesin mati. Kegagalan baterai mengakibatkan hilangnya referensi posisi absolut saat dinyalakan, memerlukan pengembalian referensi sumbu (zero-return) sebelum sumbu dapat digunakan dalam mode otomatis.

Penggantian baterai adalah item pemeliharaan berkala standar — baterai pengganti tersedia sebagai suku cadang Fanuc.

Modul menampilkan alarm baterai lemah (SV000 atau peringatan baterai serupa) sebelum kegagalan baterai total, memberikan pemberitahuan sebelumnya bahwa penggantian diperlukan.

Q5: Bagaimana seorang insinyur memverifikasi bahwa unit pengganti A06B-6096-H208 memiliki papan pengkabelan yang benar untuk spesifikasi asli mesin?

Sebelum mengirim unit asli untuk pertukaran, foto nomor suku cadang papan pengkabelan yang tercetak pada papan itu sendiri — terlihat tanpa membongkar modul melalui area inspeksi modul atau pembongkaran parsial.

Catat nomornya (A16B-2203-0594 atau A16B-2202-0774) dan sertakan informasi ini saat menghubungi pemasok pengganti.

Pemasok pertukaran yang bereputasi akan mengonfirmasi varian papan pengkabelan unit yang tersedia sebelum pengiriman.

Jika mengonfirmasi papan asli tidak memungkinkan, berikan nomor seri mesin dan tanggal pembelian CNC kepada spesialis Fanuc, yang dapat mencocokkannya dengan periode produksi yang mungkin dan menentukan varian papan mana yang standar pada saat itu.
