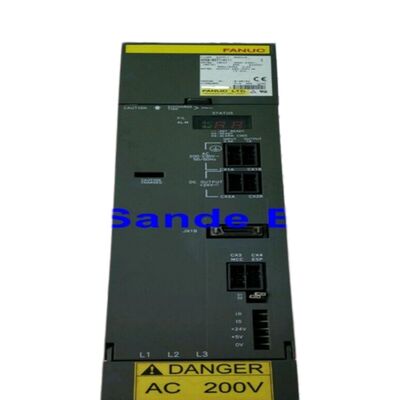

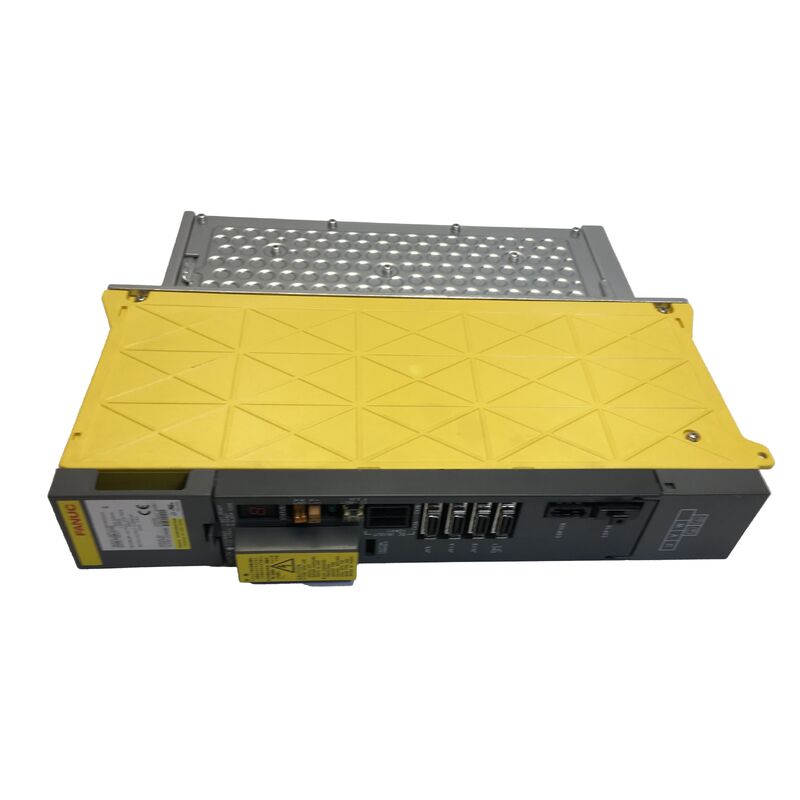

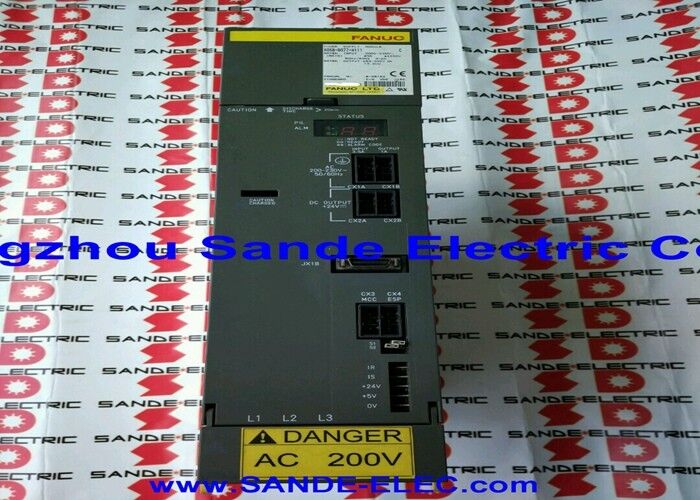

Modul Penguat Servo Fanuc A06B-6096-H304 A06B6096H304 A06B-6096-H304

Fanuc A06B-6096-H304 | Modul Servo Alpha SVM3-20/20/20 — 3-Sumbu, 5,9A per Sumbu, 283–325V, 3,7kW, Antarmuka FSSB, Casing 90mm, Tiga Transistor 50A

Gambaran Umum

Fanuc A06B-6096-H304 adalah SVM3-20/20/20 — modul servo alpha tiga sumbu yang memberikan kemampuan penggerak 5,9A yang sama ke tiga sumbu servo independen secara bersamaan, dikemas dalam satu casing selebar 90mm yang menarik daya operasinya dari bus DC PSM bersama.

Tiga sumbu dalam satu slot 90mm adalah nilai komersial yang menentukan dari modul ini: pusat permesinan dengan sumbu X, Y, dan Z yang digerakkan oleh motor alpha kecil dapat menampung ketiga penggerak servo dalam lebar slot yang ditempati oleh satu SVM1 besar.

Penunjukan "20/20/20" sesuai dengan tiga saluran arus keluaran kelas 20 yang cocok — diberi peringkat 5,9A per sumbu, sesuai untuk ujung yang lebih ringan dari jangkauan motor alpha: motor servo aC/2000, a0/2000, a1/2000, a2/2000, dan a3/2000 yang umum pada pusat permesinan ringkas dan pusat pengeboran.

Ini adalah sumbu mesin yang membutuhkan pemosisian yang responsif dan presisi daripada torsi tinggi saat pemotongan — permesinan tiga sumbu dengan spindel berdiameter kecil dan benda kerja yang relatif ringan.

Menggerakkan tiga sumbu seperti itu dari satu SVM3-20/20/20 daripada tiga modul SVM1 individual mengurangi lebar kabinet dan menyederhanakan pengkabelan bus DC, dengan biaya satu modul yang mencakup seluruh sistem servo tiga sumbu.

A06B-6096-H304 adalah versi antarmuka FSSB dari apa yang akan menjadi SVM3 antarmuka listrik Tipe A/B dalam seri A06B-6079.

Perbedaan nomor produk antara kedua seri — 6079 untuk antarmuka listrik, 6096 untuk FSSB — adalah konsekuensi langsung dari transisi alpha i: ketika Fanuc memperkenalkan bus servo serial serat optik berkecepatan tinggi pada generasi 16i/18i, ia menciptakan lini produk A06B-6096 sebagai rekan FSSB dari keluarga SVM listrik A06B-6079 yang ada, mempertahankan spesifikasi motor dan keluaran yang identik sambil hanya mengubah antarmuka komunikasi CNC.

Spesifikasi Utama

FSSB vs A06B-6079 — Mengapa Seri Berubah

Perbedaan fungsional antara keluarga SVM A06B-6096 dan A06B-6079 sepenuhnya terletak pada antarmuka komunikasi CNC.

Modul SVM A06B-6079 menggunakan antarmuka serial listrik Tipe A atau Tipe B untuk berkomunikasi dengan kartu servo CNC.

Modul A06B-6096 menggunakan FSSB — Fanuc Serial Servo Bus — tautan digital serat optik yang menghubungkan kartu FSSB CNC ke SVM pertama dalam rantai, dengan modul berikutnya dirangkai melalui kabel serat optik.

Implikasi praktisnya signifikan bagi insinyur pemeliharaan.

Mesin yang dilengkapi dengan CNC 16i atau 18i dan modul SVM A06B-6096 menggunakan pengkabelan FSSB antara kartu CNC dan rak penggerak servo.

Kabel serat optik dan koneksinya ini adalah elemen diagnostik tambahan — konektor FSSB yang rusak atau kotor dapat menghasilkan alarm komunikasi servo yang meniru kegagalan penggerak.

A06B-6096-H304 tidak dapat menggantikan SVM3 setara A06B-6079 pada mesin dengan kartu CNC antarmuka Tipe A/B, juga tidak dapat A06B-6079 menggantikan A06B-6096 pada sistem FSSB.

Tiga Transistor 50A — Ruang Kepala Arus dan Kinerja Puncak

Setiap dari tiga sumbu dalam SVM3-20/20/20 dilayani oleh modul transistor 50A meskipun keluaran terukurnya hanya 5,9A.

Penurunan peringkat yang substansial ini — diberi peringkat sekitar 12% dari kemampuan puncak transistor — tidak jarang dalam filosofi desain SVM Fanuc.

Peringkat transistor harus mengakomodasi arus puncak selama akselerasi maksimum, yang dapat secara singkat mencapai tiga hingga empat kali arus kontinu terukur.

Motor dengan arus terukur 5,9A mungkin memerlukan 15–20A dari transistor selama peristiwa akselerasi yang keras; perangkat 50A menangani puncak ini dengan margin.

Ketiga transistor dapat diganti secara terpisah sebagai suku cadang, yang membuat SVM3-20/20/20 dapat diperbaiki secara ekonomis ketika satu transistor gagal karena peristiwa kelebihan beban satu kali (hubungan pendek motor, kegagalan encoder selama gerakan sumbu yang cepat).

Kegagalan transistor tunggal dapat dipulihkan tanpa penggantian modul penuh; papan pengkabelan dan kartu kontrol tidak tersedia secara terpisah dan diarahkan untuk penggantian atau perbaikan spesialis.

Instalasi Khas — Tiga Sumbu yang Sama

SVM3-20/20/20 paling umum ditemukan pada mesin di mana ketiga sumbu yang diprogram memerlukan kinerja torsi dan kecepatan yang serupa: pusat permesinan vertikal tiga sumbu, pusat pengeboran, dan mesin tujuan khusus di mana sumbu umpan X, Y, dan Z digerakkan oleh motor kelas 0,5kW hingga 1,5kW.

Setiap sumbu beroperasi secara independen di bawah loop servo FSSB — ketiga saluran sumbu SVM3 secara logis independen meskipun mereka berbagi casing fisik yang sama, koneksi bus DC yang sama, dan papan pengkabelan yang sama.

Gambar daya bus total 3,7kW mengasumsikan ketiga sumbu beroperasi secara bersamaan.

Dalam praktiknya, operasi arus penuh simultan pada ketiga sumbu secara bersamaan terjadi selama gerakan tiga sumbu simultan yang kompleks, tetapi bahkan selama peristiwa ini, gambar bus total tetap sederhana pada 3,7kW, meninggalkan pasokan PSM mesin dengan kapasitas yang cukup untuk penguat spindel SPM dan modul SVM lainnya yang berbagi bus.

FAQ

Q1: Ketiga sumbu SVM3-20/20/20 memiliki peringkat 5,9A yang sama. Bisakah modul ini digunakan pada mesin di mana satu sumbu memerlukan arus lebih tinggi daripada dua lainnya?

Tidak. SVM3-20/20/20 memberikan 5,9A ke ketiga sumbu.

Jika ada satu sumbu yang memerlukan arus lebih tinggi — untuk motor yang lebih besar atau gaya pemotongan yang lebih tinggi — modul yang benar adalah salah satu varian SVM3 dengan peringkat campuran (misalnya, SVM3-20/20/40, SVM3-12/20/40), di mana sumbu arus lebih tinggi terhubung ke saluran N dengan peringkat 12,5A atau 18,7A.

Menjalankan motor yang memerlukan 7–8A pada saluran berperingkat 5,9A akan menyebabkan alarm servo kelebihan arus SV401 selama gerakan beban tinggi.

Q2: Modul ini memiliki antarmuka FSSB. Berapa banyak modul SVM3-20/20/20 yang dapat dirangkai pada satu jalur FSSB?

Jalur FSSB mendukung beberapa modul penguat servo dalam rantai daisy, dengan jumlah sumbu maksimum ditentukan oleh kemampuan FSSB CNC. Kontrol CNC Fanuc 16i/18i mendukung hingga 8 sumbu pada satu jalur FSSB (beberapa konfigurasi mendukung lebih banyak dengan FSSB yang diperluas).

Satu SVM3-20/20/20 menggunakan tiga slot sumbu pada rantai FSSB. Dua modul SVM3-20/20/20 mengonsumsi enam dari delapan slot sumbu yang tersedia. Batas rantai yang tepat tergantung pada jenis CNC dan konfigurasi perangkat lunak.

Q3: Kartu kontrol A06B-6096-H304 terdaftar sebagai A20B-2100-026x. Penunjukan "x" menunjukkan beberapa versi. Apakah ini memengaruhi kemampuan pertukaran dalam modul pengganti?

"x" dalam A20B-2100-026x menunjukkan digit revisi minor yang dapat bervariasi. Kartu revisi yang berbeda muncul di seluruh siklus produksi SVM3-20/20/20 tanpa memengaruhi fungsi di mesin — semua revisi kartu kontrol ini melakukan peran yang sama.

Untuk pembelian modul pengganti, revisi apa pun dari A06B-6096-H304 secara fungsional setara di mesin terlepas dari revisi A20B-2100-026x spesifik yang dipasang. Revisi hanya relevan untuk dokumentasi perbaikan tingkat papan.

Q4: Ketika SVM3-20/20/20 menampilkan alarm servo SV411 pada satu sumbu, apakah ini berarti seluruh modul tiga sumbu harus diganti?

SV411 (alarm arus servo) atau alarm servo satu sumbu apa pun pada SVM3-20/20/20 tidak secara otomatis berarti seluruh modul telah gagal.

Kesalahan mungkin spesifik sumbu: hubungan pendek belitan motor pada sumbu itu, kabel daya motor yang rusak menciptakan kesalahan fasa-ke-fasa, atau kegagalan kabel encoder menciptakan kondisi lepas kendali yang memicu perlindungan arus berlebih.

Lepaskan motor dan kabel dari sumbu yang terpengaruh dan hapus alarm — jika alarm terhapus dengan sumbu terputus, kesalahan ada pada motor atau pengkabelan, bukan pada modul SVM.

Jika alarm tetap ada dengan sumbu terputus, modul transistor untuk sumbu itu mungkin telah gagal.

Q5: Bisakah A06B-6096-H304 digunakan dengan motor alpha i (seri A06B-0 dengan encoder 1.000.000 ppr) daripada motor alpha asli?

SVM3-20/20/20 adalah modul generasi alpha (seri A06B-6096) yang dirancang untuk motor generasi alpha.

Menghubungkan motor alpha i ke penguat SVM generasi alpha bukanlah konfigurasi yang didukung — antarmuka encoder, parameter listrik motor, dan set parameter servo berbeda antar generasi.

Seri motor alpha i memerlukan penguat SVM alpha i (seri A06B-6114) dan PSM alpha i yang sesuai.

Menggunakan motor alpha i dengan A06B-6096-H304 akan memerlukan penyesuaian parameter yang mungkin tidak sepenuhnya didukung dan dapat menghasilkan perilaku servo yang tidak stabil.
