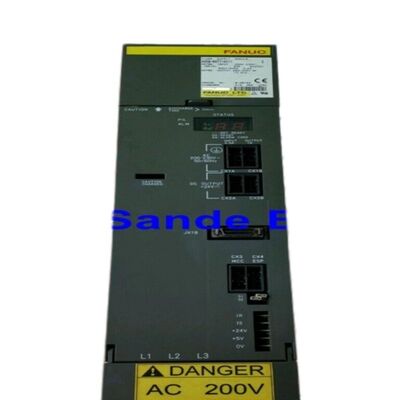

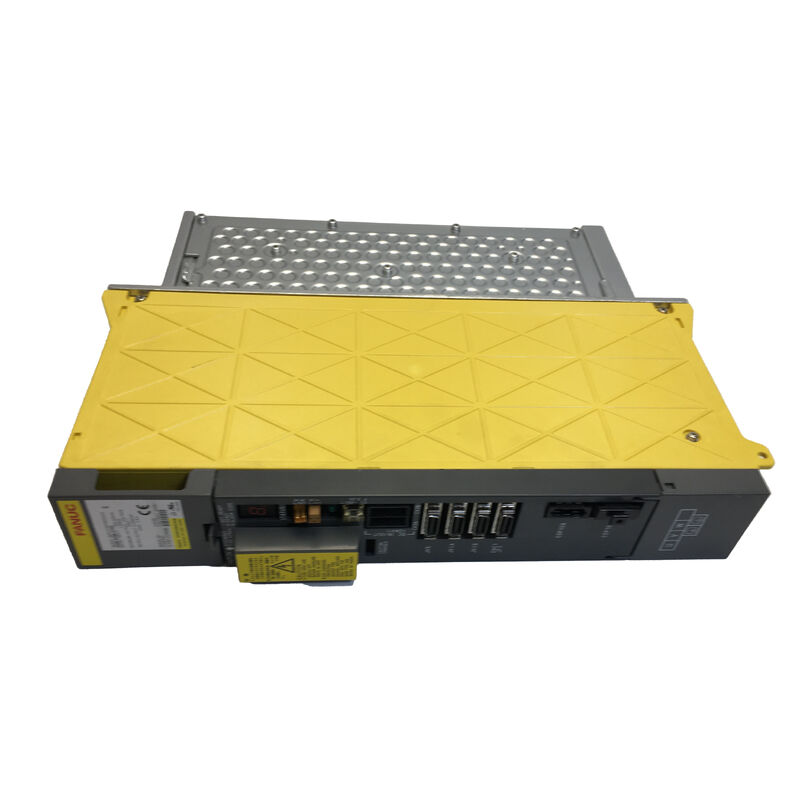

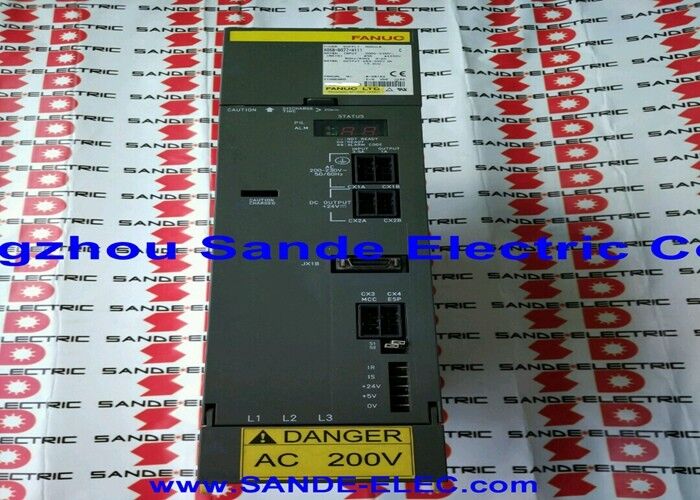

A06B-6096-H307 Modul Penguat Servo Fanuc A06B6096H307 A06B-6096-H307

Fanuc A06B-6096-H307 | Modul Amplifikasi Servo Alpha — SVM3-20/20/40, FSSB 3-Sumbu, 283–325V / 4.35kW, L/M: 5.9A + N: 12.5A / Output 230V

Gambaran Umum

The Fanuc A06B-6096-H307 adalah SVM3-20/20/40, sebuah modul amplifikasi servo alpha tiga sumbu dari seri A06B-6096 FSSB, yang menyediakan output asimetris di ketiga salurannya: 5.9A pada sumbu L dan M serta 12.5A pada sumbu N, dari bus DC 4.35kW / 283–325V.

Modul ini adalah padanan antarmuka FSSB dari A06B-6079-H307 (versi Tipe B PWM) — keduanya berbagi penunjukan model SVM3-20/20/40 dan peringkat kelistrikan yang identik, hanya berbeda pada jenis antarmuka CNC yang membuat satu kompatibel dengan kontrol seri-i dan yang lainnya dengan kontrol non-seri-i yang lebih lama.

Konfigurasi tiga sumbu asimetris yang mendefinisikan H307 — dua saluran rentang menengah yang sama (masing-masing 5.9A) dan satu saluran yang lebih berat (12.5A) — mencerminkan pengelompokan sumbu mesin di dunia nyata yang sering ditemui.

Pada pusat permesinan dan pusat pembubutan di mana dua sumbu membawa ukuran motor yang serupa dan satu sumbu lebih berat, SVM3-20/20/40 menghilangkan kebutuhan akan modul arus lebih tinggi terpisah untuk menutupi sumbu N saja, mengkonsolidasikan tiga sumbu ke dalam satu modul dengan peringkat saluran yang dioptimalkan secara individual.

Input bus DC 4.35kW mencerminkan permintaan puncak simultan gabungan dari ketiga saluran: sekitar 1.25kW masing-masing untuk L dan M (pada 5.9A), dan 1.85kW untuk N (pada 12.5A), dengan total 4.35kW.

Agregat ini dipasok dengan nyaman oleh PSM alpha kecil, menjadikan SVM3-20/20/40 solusi tiga sumbu yang efisien yang menambah beban minimal pada PSM rel drive.

Spesifikasi Utama

Logika Tiga Sumbu Asimetris — Desain Saluran 20/20/40

Penunjukan SVM3-20/20/40 mengkodekan kelas arus setiap saluran: "20" sesuai dengan kelas output kontinu 5.9A dan "40" sesuai dengan kelas 12.5A. Asimetri tiga saluran ini melayani mesin di mana beban aplikasi benar-benar berbeda pada ketiga sumbu — realitas desain yang akan ditangani secara tidak benar oleh SVM3-20/20/20 (H304) simetris untuk sumbu N, dan SVM3-40/40/40 simetris akan terlalu menentukan untuk L dan M.

Pada pusat permesinan CNC dengan konfigurasi sumbu X/Y standar dan sumbu Z yang lebih berat, atau pada mesin lima sumbu di mana dua sumbu putar lebih ringan daripada sumbu linier utama, SVM3-20/20/40 menempatkan saluran 5.9A pada sumbu yang lebih ringan (L dan M) dan saluran 12.5A pada sumbu yang lebih berat (N).

Pencocokan arus yang benar ini menghindari risiko alarm arus berlebih sumbu M atau N di bawah beban pemotongan penuh, dan menghindari pemborosan anggaran PSM pada saluran yang terlalu ditentukan.

Transistor IPM sumbu N adalah perangkat yang berbeda dan lebih besar daripada transistor saluran L dan M — tiga perangkat IPM yang berbeda hidup berdampingan dalam satu modul untuk mengimplementasikan kemampuan arus asimetris.

Operasi FSSB — Tiga Sumbu, Satu Posisi Cincin

Seperti semua modul FSSB tiga sumbu, A06B-6096-H307 menyajikan tiga node sumbu ke cincin FSSB CNC dari satu posisi cincin fisik. Layar pengaturan amplifikasi FSSB CNC menampilkan ketiga sumbu (L, M, N) sebagai entri terpisah di bawah alamat cincin modul ini, dengan peringkat kelas arusnya terlihat.

Cincin FSSB dirangkai melalui modul pada COP10A (input) dan COP10B (output) — pemutusan FSSB pada salah satu konektor mempengaruhi ketiga sumbu secara bersamaan.

Papan pengkabelan A16B-2202-0786 dan kartu kontrol A20B-2100-0260 menangani dekode FSSB dan eksekusi algoritma servo untuk ketiga saluran secara real-time, pada laju siklus servo yang ditentukan oleh pengaturan parameter CNC.

FAQ

Q1: Apa yang membedakan A06B-6096-H307 (FSSB) dari A06B-6079-H307 (Tipe B PWM)?

Keduanya adalah modul SVM3-20/20/40 dengan spesifikasi kelistrikan yang identik (5.9A L/M, 12.5A N, 4.35kW, 283–325V, output 230V).

Antarmukanya berbeda: H307 dari seri A06B-6096 menggunakan serat optik FSSB untuk kontrol seri-i (15i, 16i, 18i, 21i), sementara H307 dari A06B-6079 menggunakan Tipe B PWM untuk kontrol non-seri-i (0-MD, 16B, 18B, 21B).

Keduanya tidak dapat dipertukarkan — masing-masing memerlukan jenis CNC yang dirancang untuknya.

Q2: Bagaimana sumbu N dialokasikan ketika mesin hanya memiliki dua sumbu pemesinan utama?

Ketika modul tiga sumbu digunakan pada mesin dua sumbu (atau ketika satu saluran ditugaskan ke fungsi tambahan), saluran sumbu yang tidak digunakan dapat dibiarkan tidak terhubung, asalkan parameter servo CNC untuk saluran tersebut diatur untuk menunjukkan tidak ada motor yang terhubung (biasanya dengan membiarkan parameter nomor sumbu kosong atau diatur ke nol).

Modul terus mengoperasikan dua saluran aktif secara normal. Saluran yang tidak digunakan tidak akan menimbulkan alarm kecuali CNC secara aktif memerintahkannya dan mengharapkan umpan balik yang tidak ada.

Q3: Bisakah saluran sumbu N (12.5A) pada SVM3-20/20/40 juga menggerakkan kelas motor yang sama dengan L dan M?

Ya. Saluran N pada 12.5A kontinu dapat menggerakkan motor apa pun dalam atau di bawah kelas arus tersebut, termasuk motor kelas αM2.5 atau α3 yang hanya menarik 5.9A. Modul hanya mengoperasikan saluran tersebut pada sebagian kecil kapasitasnya.

Parameter servo harus diatur dengan benar untuk motor aktual yang terhubung ke N.

Saluran L dan M pada 5.9A tidak dapat menggerakkan motor kelas α12 pada torsi terukur penuh — memasang motor yang membutuhkan lebih dari 5.9A kontinu pada saluran ini akan memicu alarm arus berlebih di bawah beban pemesinan penuh.

Q4: Apa pertimbangan ukuran PSM saat menggunakan A06B-6096-H307?

H307 menarik 4.35kW dari bus DC pada beban penuh simultan di ketiga saluran. Tambahkan kontribusi PSM dari semua modul SVM dan SPM lain yang terhubung untuk menghitung total permintaan bus.

Mesin dengan satu SVM3-20/20/40 (4.35kW) dan satu spindel SPM-11 (13.2kW) memiliki permintaan gabungan puncak 17.55kW — membutuhkan setidaknya PSM-18.5 (A06B-6087-H118 atau yang setara) untuk menopangnya tanpa alarm tegangan rendah tautan DC selama operasi sumbu penuh dan spindel penuh secara bersamaan.

Q5: Apa tindakan yang direkomendasikan ketika ketiga saluran menunjukkan alarm E simultan (arus berlebih L+M+N)?

Alarm E menunjukkan ketiga saluran secara bersamaan memicu perlindungan arus berlebih. Ini tidak biasa untuk peristiwa kesalahan motor independen dan lebih sering menunjukkan kesalahan bus DC — periksa tegangan tautan DC (Alarm 5: LVDC menunjukkan tegangan bus rendah) atau kesalahan PSM yang telah menstabilkan tegangan bus daripada kesalahan motor individual.

Verifikasi status PSM dan tegangan bus DC terlebih dahulu. Jika bus sehat, lepaskan secara berurutan kabel U/V/W setiap motor dan uji resistansi isolasi motor untuk ketiga sumbu, dimulai dengan sumbu yang paling baru terlibat dalam operasi pemesinan atau baru saja mengganti alat.

Kesalahan bus yang menyamar sebagai arus berlebih multi-sumbu adalah kesalahan diagnostik umum.
