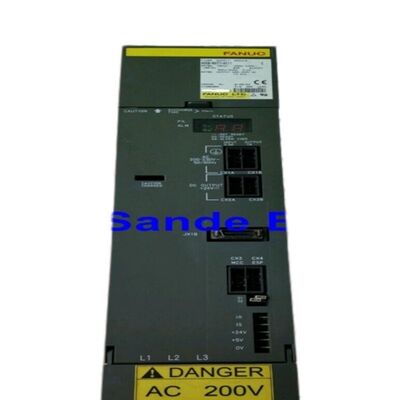

Modul Penguat Servo Fanuc A06B-6097-H206 A06B6097H206 A06B-6097-H206

Fanuc A06B-6097-H206 | Modul Amplifikasi Servo Alpha — SVM2-60/60HV, Dual-Axis, FSSB, 566–651V / 12kW, 16.3A / 460V per Axis, Seri Tegangan Tinggi 400V

Gambaran Umum

The Fanuc A06B-6097-H206 adalah SVM2-60/60HV, modul amplifikasi servo alpha dual-axis dari seri FSSB tegangan tinggi A06B-6097 Fanuc, yang menghasilkan output kontinu terukur 16.3A pada setiap saluran sumbu L dan M-nya dari bus DC 566–651V pada input gabungan 12kW. Penunjukan "HV" — tegangan tinggi — adalah hal terpenting untuk dipahami tentang modul ini: ia beroperasi dari infrastruktur suplai tiga fasa 400V, menarik 566–651V pada bus DC (dibandingkan dengan 283–325V dari seri alpha standar 200V), dan menghasilkan output maksimum 460V ke motor yang digerakkannya, bukan output 230V dari modul seri standar.

Arsitektur tegangan tinggi ini ada khusus untuk seri motor servo alpha HV — α6HV, α12HV, α22HV, α30HV, α40HV — yang merupakan varian berperingkat 400V dari keluarga motor servo alpha.

Modul alpha 200V standar tidak dapat menggerakkan motor HV; modul HV tidak dapat menggerakkan motor alpha 200V standar.

Kedua seri secara elektrik tidak kompatibel, dan mesin yang dirancang untuk operasi HV menggunakan motor HV, PSM HV, dan modul SVM HV di seluruh sistem — satu-satunya elemen umum dengan seri standar adalah antarmuka komunikasi serat optik FSSB, yang beroperasi pada tingkat sinyal yang sama terlepas dari seri daya.

Antarmuka FSSB menghubungkan A06B-6097-H206 ke kontrol CNC seri i 15i/16i/18i/21i dalam topologi cincin yang sama seperti modul seri 200V, dengan konektor serat optik yang sama (COP10A/COP10B) dan arsitektur cincin-rantai yang sama.

CNC dan FSSB beroperasi pada tingkat sinyal tegangan rendah terlepas dari seri daya — instalasi sistem penggerak HV memerlukan modul PSM HV dan SVM HV yang tepat pada tahap daya, tetapi perangkat keras CNC dan FSSB sama seperti pada sistem 200V.

Spesifikasi Utama

Seri Tegangan Tinggi — Mengapa Alpha 400V Ada

Alasan untuk seri alpha HV adalah efisiensi daya pada peringkat motor tinggi.

Pada 200V, motor yang menarik 52A kontinu untuk menghasilkan torsi 40N·m membutuhkan kabel motor tebal berarus tinggi dan batang bus berpenampang besar di kabinet penggerak. Pada 400V, daya mekanik yang sama dikirimkan pada setengah arus — 26A — memungkinkan kabel motor yang lebih ringan, perangkat keras konektor yang lebih kecil, dan mengurangi kerugian I²R pada kabel.

Keuntungan ini menjadi signifikan pada mesin perkakas besar dengan jalur kabel motor-ke-penggerak yang panjang, dan pada mesin di mana beberapa sumbu berat akan membutuhkan bundel kabel yang sangat besar pada 200V.

Motor α12/3000HV — motor seri HV 12N·m Fanuc pada 3000rpm — menarik sekitar 16.3A dari SVM2-60/60HV pada torsi terukur penuh.

Ini adalah pasangan standar yang dirancang untuk H206. α22/2000HV pada 22N·m kontinu juga menarik dalam batas 16.3A pada titik operasinya yang terukur.

Oleh karena itu, kedua motor beroperasi dengan nyaman dalam peringkat arus kontinu H206, dengan kapasitas arus puncak modul IPM menangani transien akselerasi.

Konfigurasi Penggerak FSSB HV — Tumpukan 400V

Mesin yang menggunakan A06B-6097-H206 memerlukan PSM alpha HV yang cocok (dari seri A06B-6087 HV) untuk menghasilkan bus DC 566–651V.

PSM HV merektifikasi input AC tiga fasa 380–480V untuk menghasilkan bus DC HV. Semua modul SVM HV dalam instalasi menarik dari bus ini melalui sistem koneksi bus yang sama seperti seri standar — perangkat keras koneksi bus fisik serupa, tetapi tegangannya lebih tinggi dan standar isolasi serta jarak bebas yang sesuai untuk sistem HV harus dipertahankan.

Lebar modul 90mm A06B-6097-H206 mencerminkan tingkat daya yang lebih tinggi dari konfigurasi dual-axis HV: modul IPM yang lebih besar yang diperlukan untuk output 16.3A pada 460V menempati ruang fisik lebih banyak daripada rekan 200V mereka.

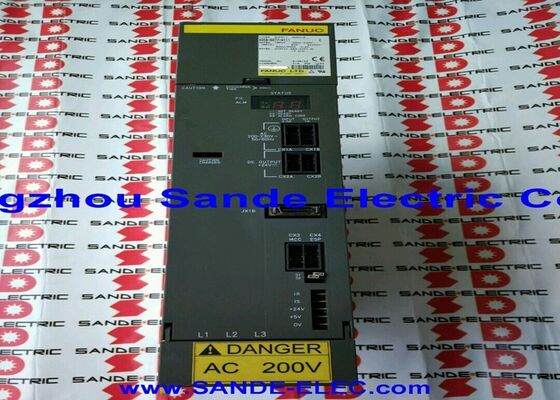

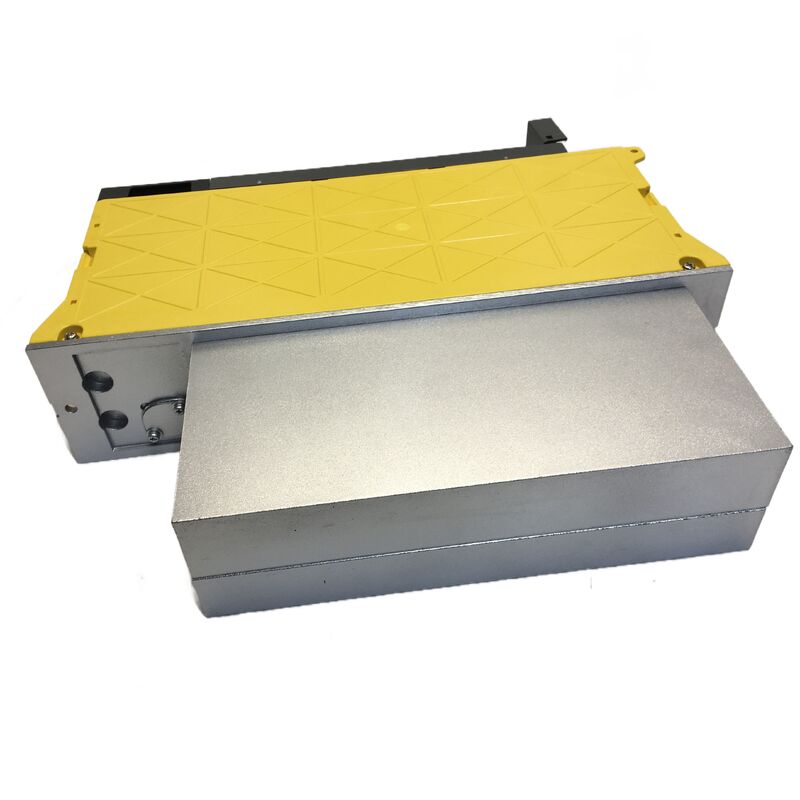

Pendingin eksternal di bagian belakang modul membuang energi termal dari kedua saluran yang beroperasi secara bersamaan.

FAQ

Q1: Bisakah modul alpha 200V standar (A06B-6079 atau A06B-6096) menggantikan A06B-6097-H206 jika modul HV tidak tersedia?

Tidak. Tingkat tegangan listrik sangat berbeda — seri standar 200V beroperasi pada bus DC 283–325V dan menghasilkan output maksimum 230V; seri HV beroperasi pada bus DC 566–651V dan menghasilkan output 460V.

Motor HV yang terhubung ke H206 memerlukan tegangan output kelas 400V; menghubungkan modul 200V ke motor ini akan mengakibatkan penggerak motor yang sangat kurang dan kemungkinan kondisi alarm.

Seri HV dan standar tidak dapat dipertukarkan dalam arah mana pun.

Q2: Apa perbedaan antara A06B-6097-H206 dan A06B-6097-H205 dalam seri FSSB HV yang sama?

Modul HV dual-axis A06B-6097 berbeda berdasarkan konfigurasi arus saluran.

H205 adalah SVM2-20/40HV (asimetris), memberikan arus yang berbeda pada saluran L dan M; H206 adalah SVM2-60/60HV (simetris), memberikan 16.3A pada kedua saluran L dan M.

H206 dipilih ketika kedua sumbu mesin menggerakkan kelas motor HV yang sama; H205 dipilih ketika kedua sumbu menggunakan kelas motor HV yang berbeda. Selalu verifikasi nomor suku cadang spesifik terhadap dokumentasi konfigurasi sumbu mesin.

Q3: Kontrol CNC seri i mana yang kompatibel dengan modul ini?

A06B-6097-H206 berkomunikasi melalui FSSB, yang kompatibel dengan kontrol FANUC 15i, 16i, 18i, dan 21i dalam semua variannya (seri A, B, C jika berlaku).

Catu daya dan tegangan kontrol tetap pada tegangan rendah standar — tegangan tinggi sistem penggerak HV terbatas pada tahap daya PSM dan SVM.

CNC terhubung ke SVM HV melalui cincin serat optik FSSB standar, dan parameter kontrol diatur untuk model motor HV spesifik yang terpasang pada setiap sumbu.

Q4: Bagaimana pengujian A06B-6097-H206 berbeda dari pengujian modul SVM 200V standar?

Pengujian memerlukan PSM HV Fanuc yang menghasilkan bus DC 566–651V dan motor servo α12HV atau α22HV yang sesuai — rig pengujian 200V standar tidak dapat digunakan.

Fasilitas perbaikan khusus dengan infrastruktur pengujian HV menghubungkan modul ke bus HV, mengoperasikan kedua saluran sumbu L dan M di bawah beban dengan motor HV yang diberi peringkat sesuai, dan memverifikasi regulasi arus, respons perlindungan alarm, dan integritas komunikasi FSSB.

Basis instalasi sistem HV yang relatif kecil berarti lebih sedikit fasilitas khusus yang memiliki kemampuan pengujian HV — konfirmasikan kemampuan pengujian sebelum mengirim modul untuk perbaikan.

Q5: Kode alarm apa pada A06B-6097-H206 yang spesifik untuk operasi tegangan tingginya?

Alarm 5 (LVDC — tegangan tautan DC rendah) sangat relevan untuk sistem HV: ambang batas minimum tautan DC diatur untuk bus HV 566–651V, sehingga setiap penurunan di bawah ini — dari kesalahan PSM HV, masalah suplai input, atau kesalahan koneksi batang bus HV — memicu alarm ini.

Alarm 8 (arus berlebih sumbu L) dan Alarm 9 (arus berlebih sumbu M) standar berlaku sama seperti pada modul 200V — lepaskan kabel motor dan uji resistansi isolasi motor (ratusan megaohm ke PE) sebelum menyimpulkan tahap output modul telah gagal.

Modul servo alpha Fanuc A06B-6097-H206 SVM2-60/60HV, FSSB. Dual-axis, 566-651V/12kW, 16.3A/460V per axis, 90mm, untuk motor α12/α22 HV. CNC 15i/16i/21i. Pengujian isolasi motor HV memerlukan penguji isolasi tegangan tinggi yang diberi peringkat untuk kelas tegangan motor.
