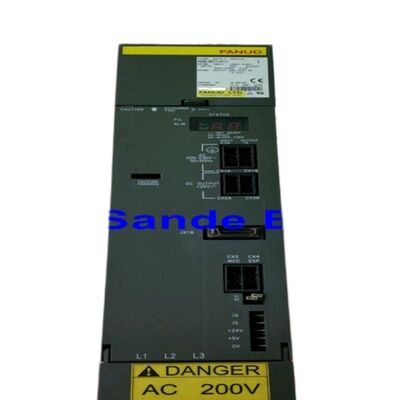

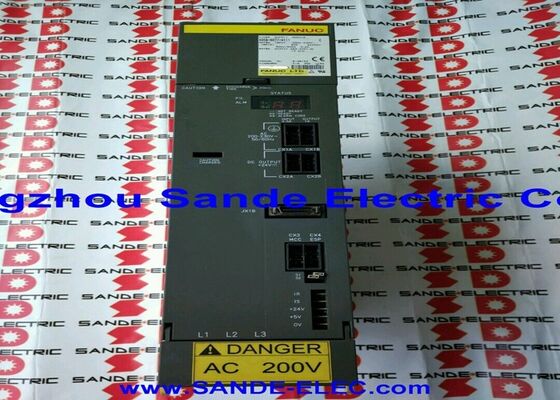

FANUC A06B-6102-H211#H520 | Alpha SPM-11 Spindle Amplifier — 48A / 13.2 kW / 283–325V / Tipe 1 / CE

SPM-11 — Spindel Alpha Generasi Kedua untuk Mesin Perkakas Kelas Menengah

A06B-6102-H211#H520 adalah SPM-11 dalam keluarga spindel alpha generasi kedua FANUC A06B-6102 — amplifier spindel 48A, 13.2 kW yang cocok dengan motor spindel Alpha6, Alpha8, AlphaP8, dan AlphaP12. Pasangan ini mencakup kebutuhan spindel mesin perkakas CNC kelas menengah: pusat permesinan kecil-menengah, mesin bubut CNC dengan daya spindel sedang, dan pusat bor-ketuk dalam kelas daya spindel 7.5–11 kW.

Seri A06B-6102 menggantikan keluarga alpha SPM A06B-6078 asli. Keduanya membawa penunjukan SPM-11 dan berbagi peringkat listrik yang identik — input 13.2 kW, output 48A, bus DC 283–325V. A06B-6102 membedakan dirinya melalui kartu kontrol yang diperbarui: A16B-2203-050x dengan perangkat lunak 9D20 menggantikan kartu generasi sebelumnya, memberikan penanganan parameter yang ditingkatkan dan struktur diagnostik alarm yang lebih halus yang dapat diakses melalui tampilan LED dual 7-segmen.

Spesifikasi Utama

Akhiran #H520 — Mengapa Penting

Akhiran setelah # dalam keluarga A06B-6102 mengidentifikasi revisi perangkat lunak kartu kontrol dan status kepatuhan regional. #H520 menunjukkan perangkat keras yang disetujui CE dengan revisi perangkat lunak tertentu yang mengatur eksekusi fungsi spindel, set parameter, dan fungsi yang tersedia termasuk kontur Cs, koordinasi ketukan kaku, dan pengaturan waktu orientasi.

Varian akhiran lain — H500, H501, H502 — membawa revisi perangkat lunak yang berbeda. Memasang varian H500 atau H501 pada mesin yang awalnya dilengkapi dengan H520 dapat menghasilkan ketidaksesuaian parameter atau akses fungsi yang hilang tanpa pembaruan parameter CNC. Selalu tentukan nomor suku cadang lengkap termasuk #H520 saat memesan pengganti.

Antarmuka Tipe 1 dan Fungsi Spindel

Antarmuka Tipe 1 menghubungkan SPM-11 ke antarmuka spindel serial CNC melalui bundel kabel standar. Ini mendukung set fungsi spindel standar penuh:

• Kontur Cs — menggunakan spindel sebagai sumbu servo yang dikontrol posisi untuk operasi alat penggerak pada pusat putar
• Ketukan kaku — menyinkronkan rotasi spindel dengan kemajuan sumbu Z untuk penguliran yang akurat
• Orientasi spindel — menghentikan spindel pada posisi sudut yang ditentukan untuk penggantian alat dan transfer benda kerja
• Sinkronisasi spindel — mencocokkan dua spindel selama penyerahan benda kerja

Keempat jenis motor Alpha menggunakan umpan balik coder posisi seri alpha standar, kompatibel dengan susunan konektor umpan balik Tipe 1 JY2/JY4 pada SPM-11.

FAQ

Q1: Apa yang membedakan A06B-6102-H211#H520 dari A06B-6078-H211 sebelumnya?

Peringkat listrik identik — 13.2 kW, 48A, 283–325V, output 230V, antarmuka Tipe 1. Perbedaannya adalah generasi kartu kontrol: A06B-6102 menggunakan kartu A16B-2203-050x dengan perangkat lunak 9D20, memberikan pemrosesan parameter yang ditingkatkan dan kompatibilitas yang ditingkatkan dengan seri kontrol CNC yang lebih baru. Keduanya dapat dipertukarkan secara fungsional dalam sebagian besar aplikasi dengan jenis motor Alpha yang sama; akses fungsi spindel lanjutan mungkin berbeda tergantung pada versi perangkat lunak CNC mesin.

Q2: Kode alarm apa yang menunjukkan kesalahan modul SPM-11 versus kesalahan motor spindel?

Alarm 3 (sekring tautan DC putus) dan Alarm 9 (sirkuit utama terlalu panas) secara langsung menunjukkan kesalahan modul SPM-11. Alarm 12 (arus berlebih di sirkuit daya) paling sering disebabkan oleh kegagalan isolasi belitan motor spindel — lepaskan kabel motor dan uji isolasi belitan ke tanah sebelum menyalahkan SPM. Alarm 1 (motor terlalu panas) menunjuk ke termistor yang tertanam di motor — periksa pendinginan motor dan siklus kerja. Alarm 56 (kipas pendingin internal berhenti) memerlukan respons segera untuk mencegah kerusakan termal pada tahap output 48A.

Q3: PSM apa yang diperlukan untuk mendukung SPM-11 bersama dengan modul servo?

Perhitungan PSM harus mencakup semua modul yang terhubung secara bersamaan: SPM-11 pada 13.2 kW ditambah semua permintaan puncak modul servo SVM yang terhubung. Mesin dengan SPM-11 ini dan tiga modul SVM dengan total puncak 8 kW memerlukan PSM yang diberi peringkat setidaknya 21.2 kW — biasanya PSM-18.5 (A06B-6087-H118) atau PSM-26 (A06B-6087-H126). Peringkat PSM yang kurang menyebabkan alarm penurunan tegangan tautan DC selama akselerasi spindel dikombinasikan dengan gerakan sumbu simultan.

Q4: Apa itu kontur Cs dan mesin mana yang menggunakan SPM-11 untuk ini?

Kontur Cs mengubah spindel menjadi sumbu servo yang dikontrol posisi penuh untuk operasi alat penggerak. Pada pusat putar CNC, ini memungkinkan penggilingan, pengeboran, dan penguliran pada permukaan benda kerja dan keliling saat spindel menahan posisi sebagai sumbu penahan kerja. Output berkelanjutan 48A SPM-11 menopang motor spindel melalui permintaan torsi dari operasi alat penggerak. Mesin yang hanya menggunakan spindel untuk rotasi tidak memerlukan mode Cs.

Q5: Apa prosedur pengujian yang benar untuk A06B-6102-H211#H520 yang diduga rusak?

Pengujian memerlukan sistem alpha yang cocok: PSM yang berfungsi menghasilkan bus DC 283–325V, SPM-11 terhubung ke bus, dan motor spindel Alpha6, Alpha8, AlphaP8, atau AlphaP12 yang sebenarnya terhubung ke terminal output U/V/W dan konektor umpan balik, dengan CNC FANUC menyediakan antarmuka spindel serial Tipe 1. Pengujian fungsional harus memverifikasi daya hidup bebas alarm, respons kecepatan yang benar di seluruh rentang kecepatan, respons perlindungan arus berlebih, dan akurasi orientasi. Pengujian bangku statis tanpa motor dan CNC yang terhubung tidak memberikan validasi yang berarti.
