A06B-6115-H003 Modul Catu Daya Fanuc A06B6115H003 AO6B-6II5-HOO3

FANUC A06B-6115-H003 | Modul Catu Daya Regeneratif Alpha i PSMR-3i — 200–240V AC / 3,8kW DC Bus / 3 Fase

PSMR — Catu Daya Regeneratif untuk Sistem Penggerak Alpha i

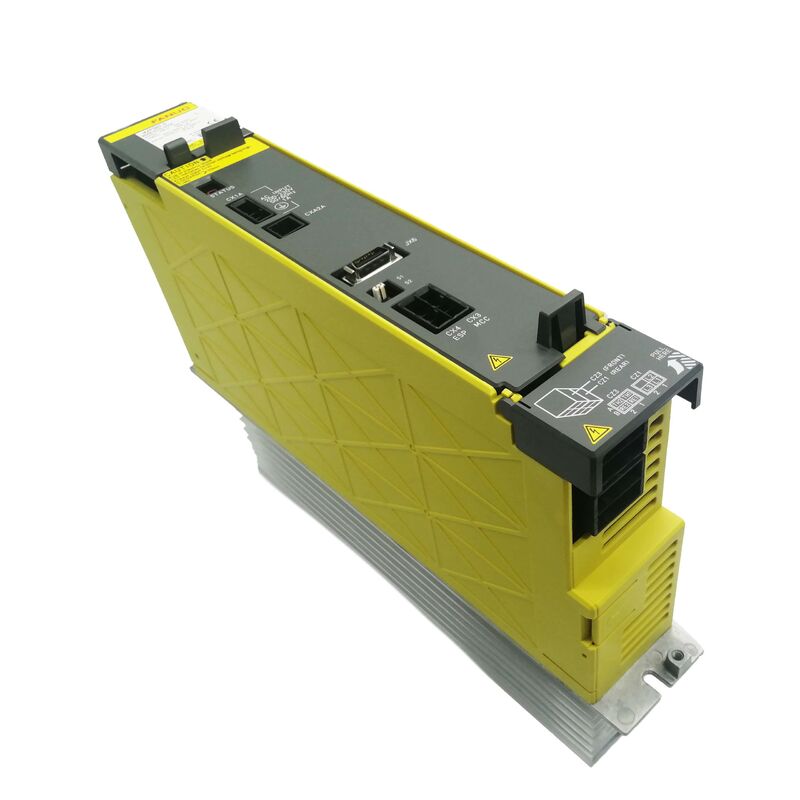

A06B-6115-H003 adalah PSMR-3i (Modul Catu Daya, Regeneratif, kelas 3kW) dalam seri drive Alpha i FANUC. Ini adalah tahap konversi AC-ke-DC untuk seluruh sistem penggerak — mengambil listrik tiga fase 200–240V AC dan mengubahnya menjadi bus DC 283–339V yang digunakan oleh modul penguat servo (SVM) dan penguat spindel (SPM) ke bus DC yang sama.

Huruf "R" di PSMR mengidentifikasi ini sebagai catu daya regeneratif. Selama perlambatan motor, penguat servo dan spindel mengembalikan energi pengereman sepanjang bus DC ke modul PSMR, yang mengubahnya menjadi AC dan menyalurkannya kembali ke pasokan listrik. Operasi regeneratif ini mengurangi pembuangan panas dalam sistem penggerak dibandingkan dengan pasokan non-regeneratif yang menghilangkan energi pengereman sebagai panas melalui resistor. Hal ini juga mengurangi konsumsi energi pada mesin dengan siklus perlambatan yang sering.

Dengan output terukur 3,8kW, A06B-6115-H003 / PSMR-3i melayani konfigurasi penggerak yang lebih kecil — mesin sumbu tunggal atau ganda di mana total permintaan daya berkelanjutan dari modul SVM dan SPM yang terhubung termasuk dalam peringkat ini. Sistem penggerak yang lebih besar dengan total kebutuhan daya yang lebih tinggi memerlukan modul PSMR dari varian dengan rating lebih tinggi dalam rangkaian A06B-6115 atau A06B-6121.

Spesifikasi Utama

Kode Alarm — Arti Setiap Alarm

Tampilan LED depan PSMR-3i menunjukkan kode alarm yang salah:

Membaca kode alarm pada saat terjadi kegagalan adalah langkah diagnostik pertama yang penting — setiap kode mengidentifikasi sirkuit gangguan tertentu dan memandu perbaikan.

Pertanyaan Umum

Q1: Apa perbedaan antara modul PSM dan PSMR?

PSM (Modul Catu Daya) menyediakan konversi AC-ke-DC tanpa regenerasi — energi pengereman hilang sebagai panas melalui resistor eksternal. PSMR (regeneratif) mengembalikan energi pengereman ke sumber listrik AC. Modul PSMR mengurangi pembuangan panas dan konsumsi energi pada alat berat dengan siklus pengereman yang sering. PSMR-3i (A06B-6115-H003) adalah tipe regeneratif. Modul PSM dan PSMR tidak dapat dipertukarkan — konfigurasi sistem harus menentukan jenis yang digunakan.

Q2: AL-2 muncul di PSMR-3i. Apa tindakan yang benar?

AL-2 menunjukkan kipas pendingin internal (A90L-0001-0441) telah berhenti. Segera matikan sistem — pengoperasian tanpa kipas pendingin menyebabkan kerusakan termal pada modul daya dalam beberapa menit. Ganti kipas (A90L-0001-0441) dan konfirmasikan pengoperasian kipas saat dihidupkan berikutnya. Periksa konektor kipas dan kabel sebelum mengganti kipas, karena konektor yang kendor adalah penyebab umum.

Q3: PSMR-3i menunjukkan AL-5 (kapasitor tidak diisi ulang). Apa yang menyebabkan hal ini?

AL-5 terjadi ketika kapasitor bus DC tidak mengisi daya sesuai tegangan yang diharapkan dalam waktu yang ditentukan setelah penyalaan. Penyebab umum: satu fasa pasokan masukan AC hilang atau tegangan rendah; kesalahan sirkuit pengisian awal internal; degradasi kapasitor (unit yang sangat lama). Periksa ketiga fase pasokan AC yang masuk terlebih dahulu. Jika daya tiga fasa dipastikan baik, diperlukan servis internal.

Q4: Apakah A06B-6115-H003 dapat diperbaiki atau harus diganti?

Perbaikan tersedia dan hemat biaya untuk modul PSMR. Titik kegagalan umum termasuk dioda penyearah, transistor IGBT di bagian inverter regeneratif, rangkaian driver gerbang, degradasi bank kapasitor, dan kipas pendingin. Pusat perbaikan drive spesialis FANUC dengan peralatan uji Alpha i PSMR dapat mendiagnosis dan memperbaiki modul dalam kondisi beban untuk memastikan fungsi regeneratif penuh sebelum dikembalikan.

Q5: Apa aturan peringkat daya untuk mencocokkan PSMR-3i dengan modul servo dan spindel?

Total daya kontinu terukur semua modul SVM dan SPM yang terhubung ke bus DC tidak boleh melebihi output terukur PSMR (3,8kW untuk PSMR-3i). Untuk daya puncak sementara selama akselerasi, pedoman desain sistem penggerak FANUC menentukan faktor penurunan daya. Jika permintaan daya gabungan amplifier yang terhubung melebihi peringkat PSMR, modul akan trip pada AL-1 (arus lebih) atau AL-7 (tegangan DC tinggi) di bawah beban. Mengupgrade ke PSMR dengan rating lebih tinggi akan mengatasi masalah undersizing.
